最近找一個大功率的自動升降壓模塊,搜”15A降壓“”8A升降壓“可以搜到大量類似模塊,價格低廉(當然也有JS賣的超級貴的),應該是被大量抄板了。

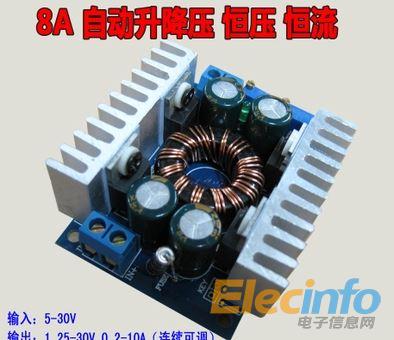

類似于以下圖片:
恰好在本論壇搜索到有高人發了類似的:http://www.15119.cn/bbs/1474690.html,還抄出了大致原理圖,
4管裝滿就成了升降壓,仔細看了下其中一個管子居然是個二極管,難怪boost功率少了一半,所以這個芯片升壓時候是假的同步整流,還真是很奇怪的芯片!但是3780一個芯片都比這個模塊貴,所以此方案還是很有吸引力,既然被抄了這么多,肯定有人知道芯片是什么吧……希望有高人能解答一下。
順便BS一下國內作坊擦芯片的行為,對于電子愛好者來說增加了仿制難度,但想抄襲賺錢的別的作坊來說根本不是個事兒,所以意義何在呢……

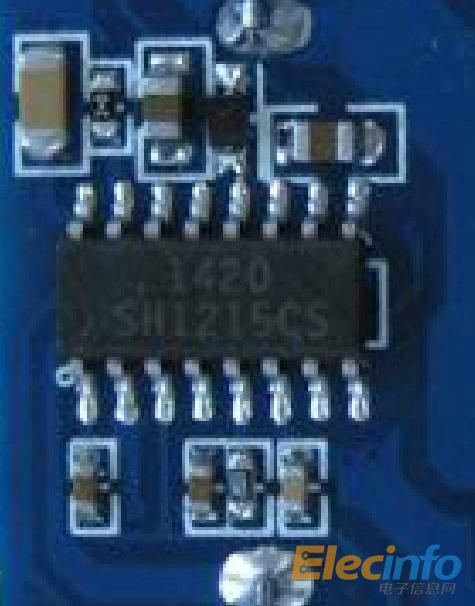

某店的圖中能看到大致字號,但壓根找不到任何資料,還有印WD2001的,估計都是改了字號,如此神秘,是要造航天飛機嗎……
另外還有個貼片版本,應該是同樣的電路:

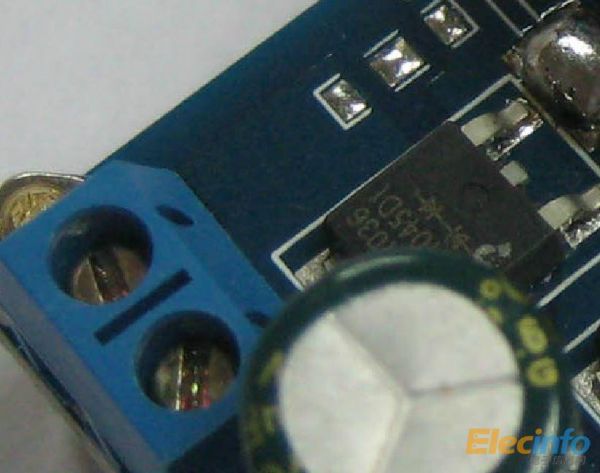

輸出端同樣是個肖特基:
