星期一下午收到的demo，一直在尋找時間測試，今天下午終于擠出了一些時間來測試此demo。
按照慣例，首先上圖。

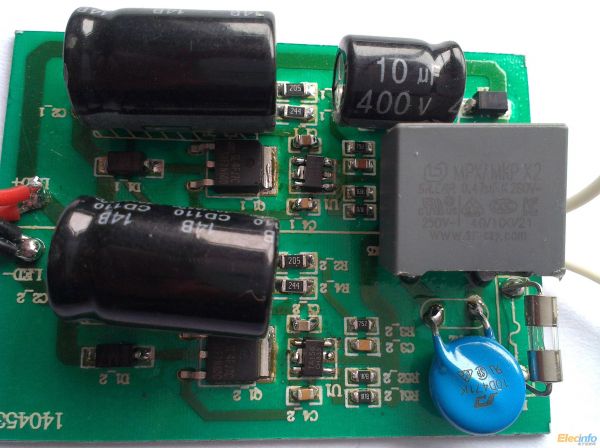

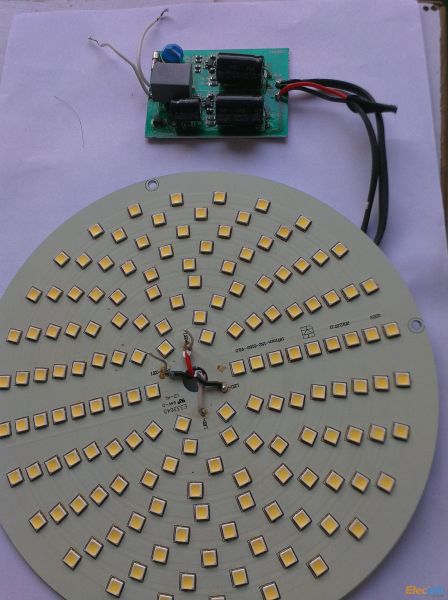

驅動電源+燈板，兩個不同角度的玉照。

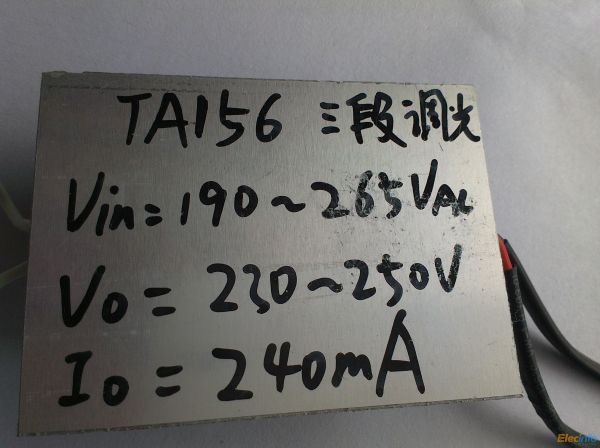

細心的廠家，把輸入跟輸出的參數標出來了，點個贊。
【中國好方案前八強DEMO測評】戶外大功率：基于非線性恒流技術的成熟大功率LED驅動方案TA156
全部回復(30)
正序查看
倒序查看
還是按照慣例，第2樓是曬裝備的樓層
高壓差分探頭也是泰克的
可以厚著臉皮說，這些裝備應該算得上是專業級的了
0
回復
@心中有冰
還是按照慣例，第2樓是曬裝備的樓層[圖片]一臺Chroma61602可編程ACsource，由于不相信國產的功率計測試數據，所以連功率計都沒有接，直接就出來接電源測試[圖片]由于輸出的是高壓，所以采用的電子負載是一臺艾德克斯的IT8512B的電子負載，量程是電壓最大500V，電流最大15A，最大功率300W，用CV模式測試[圖片]示波器是一臺泰克的DPO3014，功能基本夠用[圖片]電流槍跟放大器也是泰克的[圖片]高壓差分探頭也是泰克的[圖片]還有一臺遠方的PF210用來測試電流諧波的畸變總量（THD），以前跟橫河的WT210對比過，還是比較準的，只是反應較慢而已[圖片]一套伏達的傳導測試系統，跟專業的第三方測試機構對比過測試數據，應該還是比較準確，作為參考數據精度應該足夠了可以厚著臉皮說，這些裝備應該算得上是專業級的了
待續，明天把測試參數整理之后，會陸續上傳
|
|
0
回復
@心中有冰
還是按照慣例，第2樓是曬裝備的樓層[圖片]一臺Chroma61602可編程ACsource，由于不相信國產的功率計測試數據，所以連功率計都沒有接，直接就出來接電源測試[圖片]由于輸出的是高壓，所以采用的電子負載是一臺艾德克斯的IT8512B的電子負載，量程是電壓最大500V，電流最大15A，最大功率300W，用CV模式測試[圖片]示波器是一臺泰克的DPO3014，功能基本夠用[圖片]電流槍跟放大器也是泰克的[圖片]高壓差分探頭也是泰克的[圖片]還有一臺遠方的PF210用來測試電流諧波的畸變總量（THD），以前跟橫河的WT210對比過，還是比較準的，只是反應較慢而已[圖片]一套伏達的傳導測試系統，跟專業的第三方測試機構對比過測試數據，應該還是比較準確，作為參考數據精度應該足夠了可以厚著臉皮說，這些裝備應該算得上是專業級的了
坐等測試結果
0
回復
由于電源網要求的時間很緊，我們沒有現成的大功率DEMO，只好向客戶買電源板來救急。為了再增加一個開關調光的演示效果，我們把TA155（無三段開關調光功能）芯片換成了TA156（帶三段開關調光功能），所以這些電源板美觀度確實差點。到20號演示的時候，我們會帶更美觀一些的DEMO。
另外，這個供評測的板子，是客戶供國內市場的，國內市場對輻射要求不高，客戶使用的元件參數不一定是為輻射而優化的，所以這個測試板的傳導輻射可能會略微超標。
0
回復
@心中有冰
還是按照慣例，第2樓是曬裝備的樓層[圖片]一臺Chroma61602可編程ACsource，由于不相信國產的功率計測試數據，所以連功率計都沒有接，直接就出來接電源測試[圖片]由于輸出的是高壓，所以采用的電子負載是一臺艾德克斯的IT8512B的電子負載，量程是電壓最大500V，電流最大15A，最大功率300W，用CV模式測試[圖片]示波器是一臺泰克的DPO3014，功能基本夠用[圖片]電流槍跟放大器也是泰克的[圖片]高壓差分探頭也是泰克的[圖片]還有一臺遠方的PF210用來測試電流諧波的畸變總量（THD），以前跟橫河的WT210對比過，還是比較準的，只是反應較慢而已[圖片]一套伏達的傳導測試系統，跟專業的第三方測試機構對比過測試數據，應該還是比較準確，作為參考數據精度應該足夠了可以厚著臉皮說，這些裝備應該算得上是專業級的了
測試中……
0
回復
@心中有冰
[圖片]230V輸入時，第一段調光輸出滿載，電流為202mA時的輸出電壓波形[圖片]230V輸入時，第二段調光輸出中載，電流為112mA時的輸出電壓波形[圖片]230V輸入時，第三段調光輸出輕載，電流為43mA時的輸出電壓波形不得不說的是，方案上寫的是三段調光，其實實測是有4段，第四開機之后的輸出電流實際上跟第二次是一樣的，只有第五次開機才會出現回到第一個狀態
TA156三段開關調光順序是：100%->50%->18%->50->100%，這是為避免亮度改變太劇烈而設計的。
