純手工制作12V500W正弦波逆變器

最近準備用EG002小板做了一臺12V500W的正弦波逆變器

機器主要參數如下；

1、主變：EE42(初級0.8*16： 3+3，次級：0.75：95T，副繞組：0.75:6T）

2、功率管：IF3703(1個防反接，2個推動主變)。

3、橋：IRF460*4.

4、前級驅動：3525+324（帶過流，欠壓保護）.

5、后級：EG002成品板。

6、為了使EG002更穩定工作，采用了2個LM2576分別穩壓成15V與5V給驅動板供電。

7、輸出電感使用直徑:35的鐵硅鋁繞制，0.8的銅線繞120T.

全部回復(52)
正序查看
倒序查看
2014-12-20 21:44

可不可以 把pbc 和電路圖發出來嗎 研究一下



0
回復
2014-12-20 21:51
上圖
0
回復
2014-12-21 09:18
@低頻機愛好者
上圖

前級電路如下：

0
回復
2014-12-21 09:19
@chenyifeng198010
前級電路如下：[圖片]

后級驅動板：

0
回復
2014-12-21 09:39
@chenyifeng198010
后級驅動板：[圖片]
目前ＰＣＢ已畫好，待做ＰＣＢ(手工制作)，先上圖片吧:

0
回復
2014-12-21 11:53
@chenyifeng198010
目前ＰＣＢ已畫好，待做ＰＣＢ(手工制作)，先上圖片吧:[圖片][圖片]
一對3703就能做500w了？？
0
回復
2014-12-21 11:57
@chenshixing
一對3703就能做500w了？？
一對3703就能做500w了？？還有，用洞洞板做出來的機才叫純手工！包括H橋驅動板！嘿嘿嘿～～；
0
回復
2014-12-21 12:14
@chenyifeng198010
前級電路如下：[圖片]

這圖根本不是你做的這個板子的電路何必貼出來呢？

0
回復
2014-12-21 12:54
@斌520
這圖根本不是你做的這個板子的電路何必貼出來呢？

我的機子前級部分是參考此電路設計的，所以直接把原電路放出來啦（實際完整電路沒有畫好）。

另外一對3703我認為做500Ｗ機器問題不大（大家可以討論一下），有待驗證。

0
回復
hjct
LV.5
11
2014-12-21 14:10
好，功率小，管容易找，制作容易。ＰＣＢ最好做成單面的，愛好者容易DIY。
0
回復
2014-12-21 15:29
@hjct
好，功率小，管容易找，制作容易。ＰＣＢ最好做成單面的，愛好者容易DIY。

PCB設計是單面的。圖片藍色部分線路為大電流部分，需覆銅增加電流。

0
回復
net20
LV.4
13
2014-12-21 16:21
路過，支持一下
0
回復
weishao
LV.2
14
2014-12-21 18:15
后級加互感器檢測才可靠吧
0
回復
2014-12-21 20:39
@weishao
后級加互感器檢測才可靠吧
此板本來就帶有似于互感器檢測電路啦，只是有一點點的不同。
0
回復
2014-12-23 22:43
@chenyifeng198010
此板本來就帶有似于互感器檢測電路啦，只是有一點點的不同。

今天晚上已把PCB主板做好啦，先上圖。這幾天沒空，焊接只有再等過幾天有空再焊啦。

0
回復
wt.liu
LV.5
17
2014-12-24 12:19
@chenyifeng198010
前級電路如下：[圖片]

是半橋電路吧，為何不用電流大點的管子？4個并聯有何優勢？

0
回復
wheelzhou
LV.9
18
2014-12-24 17:16
@chenyifeng198010
今天晚上已把PCB主板做好啦，先上圖。這幾天沒空，焊接只有再等過幾天有空再焊啦。[圖片]
呵呵，不錯，藍色的板子……我個人更中意綠色的板子
0
回復
chenshixing
LV.5
19
2014-12-24 21:52
@wheelzhou
呵呵，不錯，藍色的板子……我個人更中意綠色的板子[圖片]
發過來我?guī)湍愫福?/div>
0
回復
2014-12-24 22:56
@chenshixing
發過來我?guī)湍愫福?/span>

先謝啦，還是自己我自己焊吧！星期六日就有時間焊啦。

另外由于此PCB為自己手工制作的，而感光油柒是藍色的。所以做出來的PCB為藍色的。

0
回復
2014-12-25 14:14
@chenyifeng198010
前級電路如下：[圖片]
可以發個PCB 玩一下么 478424795@qq.ocm
0
回復
2014-12-25 18:26
@wt.liu
是半橋電路吧，為何不用電流大點的管子？4個并聯有何優勢？

此機設計時，不想把機器設計的太大，想做個小巧一點的。所以沒有用成4個管子。IR3703做500W機器應該不成問題。

0
回復
2014-12-25 18:34
@電源技術磚家
可以發個PCB玩一下么478424795@qq.ocm
不好意思，我用的畫板軟件為業余軟件，專業軟件（如portel,pads）這類軟件是打不開我的文件的。所以發給你們也沒用。
0
回復
isoimg2130
LV.3
24
2014-12-26 19:21

麻煩各位大神幫我算算我這個。。

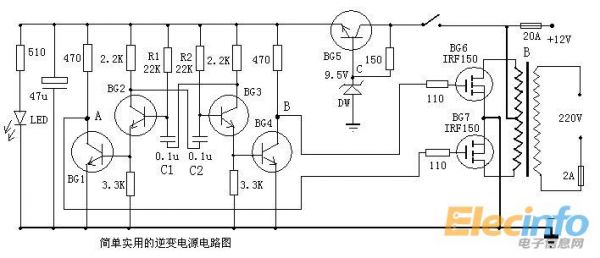

  請教一下，這個圖的變壓器如何繞制啊。我用的是EE40...

我原來是用的雙12V的降壓變壓器。反過來用，空載AC220V，帶個15W的白熾燈都帶不動，亮了一半，電壓掉到了145V。電壓達不到300V，想拆了重繞，但是沒合適線徑的銅絲。。。

因此我想用高頻變壓器做。但是我按初級0.8MM*6根4+4T，次級0.25*6根100T，不行?？蛰d用直流電源限流2A測試。電流好大。電源直接保護

0
回復
chenshixing
LV.5
25
2014-12-26 21:04
@isoimg2130
麻煩各位大神幫我算算我這個。。  請教一下，這個圖的變壓器如何繞制啊。我用的是EE40...[圖片]我原來是用的雙12V的降壓變壓器。反過來用，空載AC220V，帶個15W的白熾燈都帶不動，亮了一半，電壓掉到了145V。電壓達不到300V，想拆了重繞，但是沒合適線徑的銅絲。。。因此我想用高頻變壓器做。但是我按初級0.8MM*6根4+4T，次級0.25*6根100T，不行?？蛰d用直流電源限流2A測試。電流好大。電源直接保護
重新找改高頻機的圖來做吧！3525直接驅一對3707，我的手機又傳不了圖
0
回復
hjct
LV.5
26
2014-12-26 21:34
@chenyifeng198010
今天晚上已把PCB主板做好啦，先上圖。這幾天沒空，焊接只有再等過幾天有空再焊啦。[圖片]
很好的板子。
0
回復
2014-12-26 22:16
@isoimg2130
麻煩各位大神幫我算算我這個。。  請教一下，這個圖的變壓器如何繞制啊。我用的是EE40...[圖片]我原來是用的雙12V的降壓變壓器。反過來用，空載AC220V，帶個15W的白熾燈都帶不動，亮了一半，電壓掉到了145V。電壓達不到300V，想拆了重繞，但是沒合適線徑的銅絲。。。因此我想用高頻變壓器做。但是我按初級0.8MM*6根4+4T，次級0.25*6根100T，不行?？蛰d用直流電源限流2A測試。電流好大。電源直接保護
這種電路我們讀書時就已做過，效果不好：體積大、功率小、發熱量大。還是用3525或494做一個高頻的吧，這種電路方便簡單，成功率較高。
0
回復
2014-12-26 22:19
@chenyifeng198010
這種電路我們讀書時就已做過，效果不好：體積大、功率小、發熱量大。還是用3525或494做一個高頻的吧，這種電路方便簡單，成功率較高。
機子明天就有時間焊接啦，希望一切順利吧！
0
回復
2014-12-26 22:42
@isoimg2130
麻煩各位大神幫我算算我這個。。  請教一下，這個圖的變壓器如何繞制啊。我用的是EE40...[圖片]我原來是用的雙12V的降壓變壓器。反過來用，空載AC220V，帶個15W的白熾燈都帶不動，亮了一半，電壓掉到了145V。電壓達不到300V，想拆了重繞，但是沒合適線徑的銅絲。。。因此我想用高頻變壓器做。但是我按初級0.8MM*6根4+4T，次級0.25*6根100T，不行?？蛰d用直流電源限流2A測試。電流好大。電源直接保護
這個電路很好用的，是你選取的變壓器不行，要用逆變型的變壓器才行。比如工頻UPS上的變壓器。這個電路優點很多，簡單幾乎不用調試即可制作成功。缺點是，振蕩頻率隨溫漂而改變。最大的缺點是不能穩壓。也就是空載時電壓高帶載后跌幅很大。用這個電路也可以做高頻前級，不過阻容值要改變，要調試到空載電流最小為佳。調試時極為麻煩，兩邊電阻要同步調節，不然兩邊輸出不對稱。
0
回復
2014-12-26 22:54
@chenyifeng198010
不好意思，我用的畫板軟件為業余軟件，專業軟件（如portel,pads）這類軟件是打不開我的文件的。所以發給你們也沒用。

嗯，你的板子畫得很漂亮

0
回復
isoimg2130
LV.3
31
2014-12-27 08:44
@chenyifeng198010
這種電路我們讀書時就已做過，效果不好：體積大、功率小、發熱量大。還是用3525或494做一個高頻的吧，這種電路方便簡單，成功率較高。
嗯4，那我做好這個再用494做一個 。
0
