這玩意窩前后苦思冥想折騰了快1年的時間啊啊啊 在2014年的最后一天終于做好了！
設計指標輸入85-265VAC，輸出400VDC，持續輸出功率1.5kw，在85V輸入時也得達到1.5kw
窩選擇UCC28019作為核心控制芯片，這是一款單周期平均電流控制的PFC芯片，單周期控制技術只需要采樣輸入電流和輸出電壓即可完成PFC功能，傳統的CCM模式的PFC芯片需要額外采樣輸入電壓的瞬時值和有效值，這倆在無橋PFC中很難直接采樣。因此單周期控制方案成為了首選。
其他公司類似的芯片還有安森美NCP1654、英飛凌ICE1PCS02、ICE2PCS02、ICE3PCS02等
UCC28019的開關頻率為固定的65KHz，對于這個1.5kw級別的應用正好，是在電感體積和開關損耗之間的一個不錯的平衡芯片帶有超壓保護、開環保護、輸入電壓過低保護、過流保護、過熱保護等功能
比較難攻克的地方就是電流采樣，幸運的是ST公司的一片應用文檔已經給出了不錯的解決方案，在這里感謝他們！

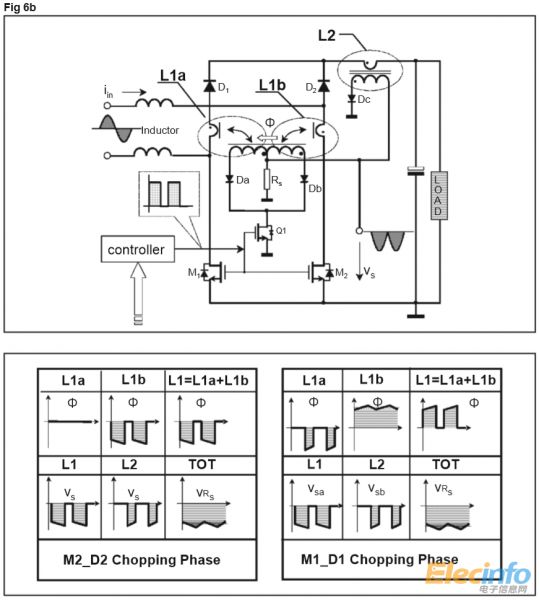

圖來自ST公司的AN1606文檔
這里有L1和L2兩個電感，L1對功率管電流進行采樣，L2對二極管電流采樣，合成之后便是含有高頻成分的電感電流波形。
當AC上正下負的時候，當M2開啟時L1b和次級傳感了M2的電流，M2關閉之后L2則傳感了二極管波形
當AC上負下正的時候，當M1開啟時L1b和次級傳感了M1的電流，M2關閉之后 L1a和L1b產生了相反的磁通，互相抵消，此時L2傳感了二極管的電流波形
Q1的作用是為了防止L1的磁芯通過次級的二極管進行磁復位，防止輸出的信號含有復位電流成分
有了這個檢測方法，就可以準確的反應出電感電流的波形，從而提供給芯片進行功率因數校正

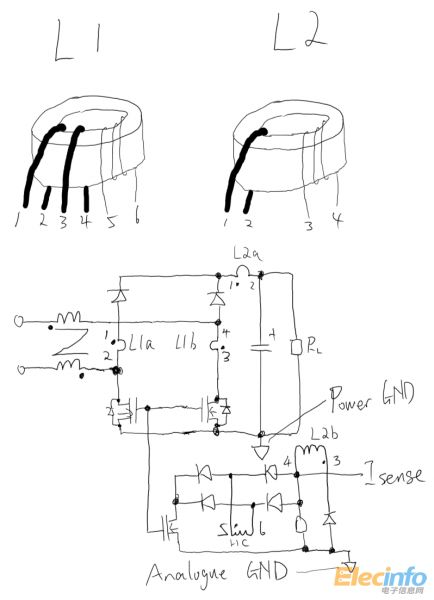

窩計算得到的電流采樣電阻為0.018歐，因此互感器就采用1：260的，而次級的負載電阻為4.7歐，較高的互感器初次級比有助于抵消二極管的非線性影響。兩個電流互感器用0.2的漆包線繞260圈，然后穿過粗漆包線制成，結構如下：
采用互感器之后，功率回路和信號回路更獨立，因此得到的電流信號更純凈
主功率電感和UCC28019的反饋和補償回路的設計與傳統的有橋PFC完全一致，因此可以方便的采用TI公司提供的excel表格進行快速計算。

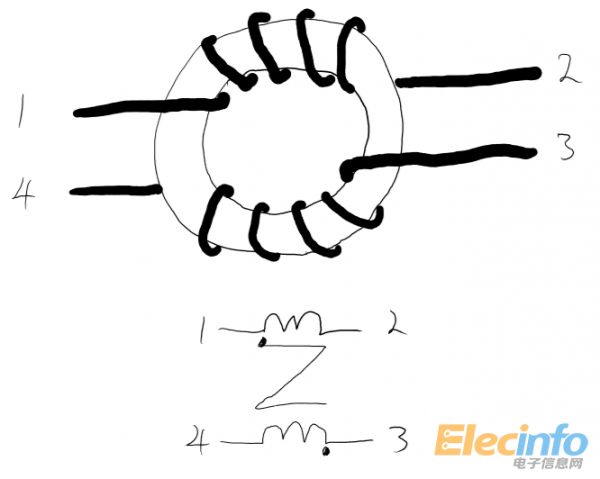

為了降低EMC問題，輸出電感采用雙繞組耦合工藝，圈數和傳統PFC所需的一樣，只不過分成兩部分來繞：

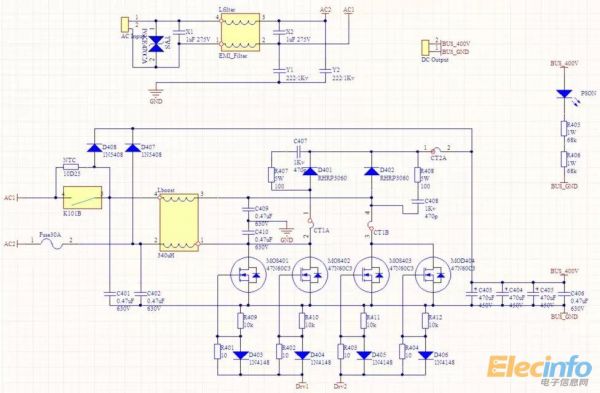

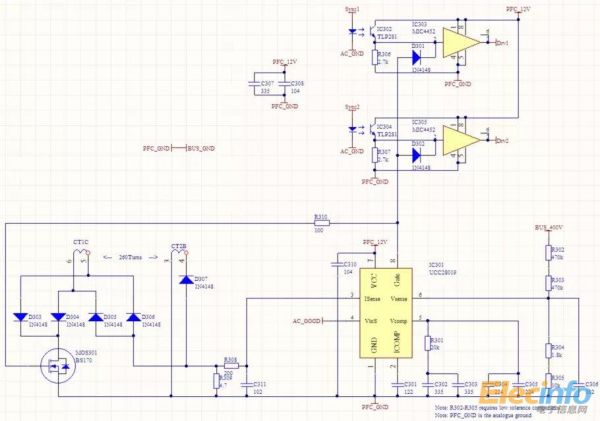

控制部分和功率部分的參數如下：
D407和D408用于在啟動的時候給高壓電容充電，防止電流沖擊電感
繼電器用于在PFC正常工作之后短路啟動限流的NTC電阻，降低損耗

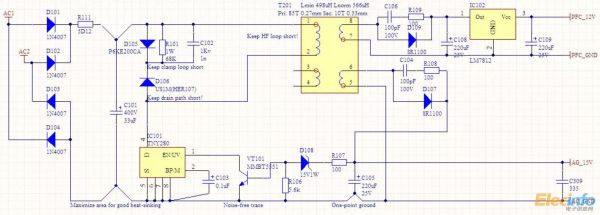

這是給控制電路供電的開關電源電路，AG_15V用于給軟起動電路、同步整流控制電路和低壓保護電路供電，電路采用了無光藕的形式，保證了AG_15V那路的輸出穩定，反激變換器有交叉調整問題，為了保證PFC芯片得到穩定供電，IC102充當了穩壓的作用。
下面介紹其他的一些控制電路
首先是低壓保護功能，防止在電網電壓過低時PFC輸入過大電流而燒毀
這部分電路利用NE555的鎖存和比較功能實現，需要結合NE555內部原理分析。輸入的AC經過整流濾波后進行檢測，當6腳電壓大于5腳電壓時輸出變?yōu)榈碗娖?，光藕得電工作，AC_GOOD信號傳遞給PFC芯片使之開始工作，當IC201A的5腳小于5.2V之后，2腳電壓變低，3腳輸出高電平關閉光藕，此時PFC芯片被禁止工作以達到保護目的。
然后是同步整流控制電路，用于使續流的管子持續導通，避免體二極管導通，提高效率
穩壓管用于保護比較器，電容用于濾波。之所以用輸入AC分壓后和一個非零電壓比較是為了在Sync1和Sync2之間產生一定死區時間避免同時長時間導通引起炸雞
最后是軟起動電路
這部分只是一個延時接通可控硅的電路
最終的PCB：
實物圖和帶2.4kw負載的圖片：
最后發電路圖和PCB 用AD10能打開:1.5Kw無橋PFC.zip
過幾天等儀器到了之后準備進行更詳細的效率和PF測試w
