恒阻呢？

如果要弄個5000KW的，這MOS熱量能迅速散發出去嗎？

市面上10KW以上的電子負載也是用調節RDS的嗎？

運放分開驅動，均流效果不錯。

大神請問這個電路哪個地方有問題，可否告知，準備做個用用。

艾德克斯IT8512+    120V 30A  300W

就是用的8只IRFP260N,IRFP260N是200V 50A  40mR的管子,IRFP260是200V 46A  55mR,

260后綴帶N的比不帶N的好,

如果自己玩負載的話,用IRFP4668    200V 130A   ,是不是更好?

請問樓主的康銅絲電阻，直徑　跨距　　阻值分別是多少的？

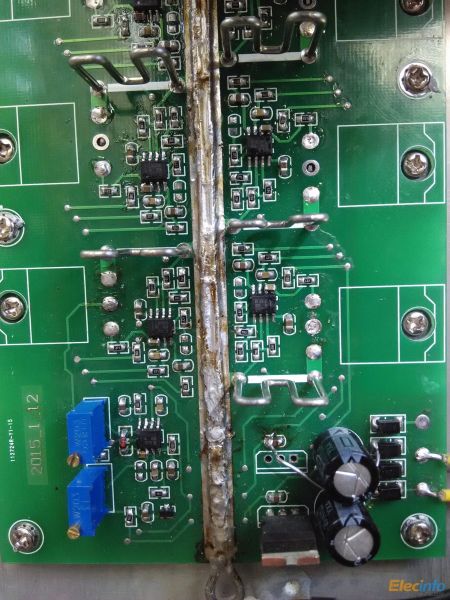

樓主的板畫的漂亮，看起來好象是每一路是對稱的，

康銅絲用的 腳距15mm 線徑1.5mm 20毫歐的

我覺得電子負載用高參數的管子意義不是很大 同樣封裝的管子 熱阻差別不是很大 同樣的功率 管芯溫度都差不多

 能保證每個管子功率平均的話 盡量用更多的管子效果可能更好

我用的就是260n 我覺得用260 和260n做電子負載 不會有什么區別的

 感覺這個恒流的原理，是用的７８１５做的，后面的是錳銅線做的，然后小電流并成大電流的～～

7815只是對運放提供供電電壓用的,康銅絲是每個MOS對地的電流檢測電阻,

運放檢測康銅絲兩端的壓降來控制MOS工作在放大狀態,

IRFP4668的問題是SOA區域太小，只能做開關用，不適合線性使用。

適合電子負載用的比如
IRFBA90N20D，200V、98A，主要是極限功率達到650W，意味著J-C熱阻非常小，因此可以少用管子達到同樣功率。

用這個管子，兩個并聯就能輕松達到300W（或更大），電路豈不簡化？均流不是更好做？

只要是MOS,任何型號都可以做負載用 好不好?

IRFBA90N20D是一個TO-220的MOS,再厲害,也厲害不到哪去,2個TO-220的玩意能做300W,?

260N一個 PD=300W,為何做300W負載  艾德克斯需要8只呢?

IRFP4668安全區小不等于不能做,只要是個MOS就能做,主要是看你怎么做?看誰做?

竹石草木,皆能為劍.

IRFBA90N20D當然厲害，別說單管150W，就是耗散200W，也在額定參數之內，所以我才推薦。

艾德克斯用8只，顯然是沒有選這個管子。

IRFP4668安全區小的可憐，并非不能做，而是不適合做電子負載，因此就不適合推薦。

不妨把IRFP4668的SOA曲線貼出來示眾，30V的情況下只允許可憐的0.2A電流，要是30A是不是需要150只管子并聯？這就是所謂的“只要是個MOS就能做”？

IRFP4668的SOA曲線,“30V只允許0.2A的電流”,這條曲線;如果說30V時只允許0.2A,那曲線的底部是40V 那會是0.1A嗎?

一個TO-247的管子 才0.2A ?不可能吧?

那個4668的SOA曲線圖的時間,1mS和10mS是不是應該換下位置?

下圖是260N的SOA曲線

下圖是90N20D的SOA曲線

照這么說,IRFP260N 的SOA是2A呢，而IRFBA90N20D 的SOA是1A,那IRFP260N比IRFBA90N20D厲害了?

這個應該不是這么定義的

4668的曲線里說明了，漏源通態電阻限制線、最大漏極電流限制線、最大功耗限制線、最大漏源電壓限制線，

4668在VDS  2V以下,線性由VDS決定,而IRFBA90N20D是5V以下線性由VDS決定，可見4668能在VDS較低的情況下實現線性，

PD多少W并不代表能做多少W的負載,

艾德克斯300W的負載選用PD=300W的IRFP260N的8只做，自然有他的道理

http://www.15119.cn/bbs/1507079.html 這個貼子采用4568 的8只就做成了1KW的水冷負載,能不能做,實驗說明了一切,

4568與4668  還有4368    4468  4768 都是這樣的SOA,這種管子非常好用,

竹石草木,皆可為劍,

SOA就是這么定義的，不能超過。

管子使用時都應該留有余量，不會用到200V極限。但如果真加到200V，那10ms就只允許1A或2A那么大的電流。

那個1000W的電子負載恰恰有這個問題，我已跟帖說明。

沒有壞，只能說工作電壓低，沒有超出管子的SOA區域，或者指標SOA有余量。

但無論如何，正規的設計必須考慮SOA，不能超出，而且要留有余量。

沒那么夸張的,

實際產品測試,溫度能過就行了,不必考慮這些理論性的東西

你這個康銅電阻是多少規格的啊

不要去紙上談兵什么SOA了,什么都按理論去做,那都不用活了,

一切以實際為主,

按照營長的思路，請問，設計一個１５０Ｗ的反激電源,帶4010風扇，輸出48V 3A,效率按照0.83設計，輸入電壓范圍是180~260V,工作頻率65K,

選用什么型號的MOS和磁芯?

我這個只能恒流或者恒壓 電壓電流可調 沒有放電記錄

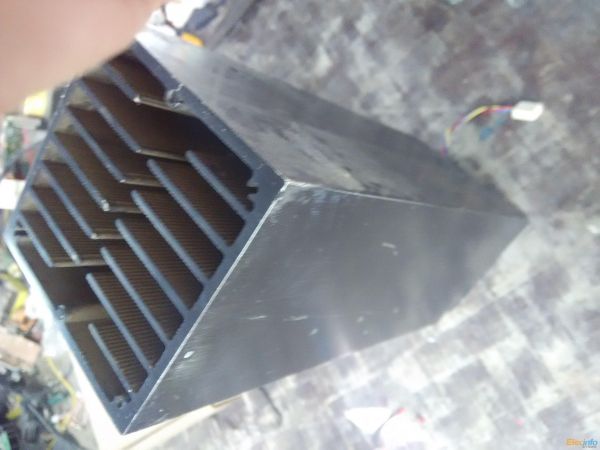

我準備重新做 用這樣的散熱片 加上單片機 有了單片機就可以實現很多功能

這個散熱片是6*6厘米?還是8*8厘米?
