最新完成的3KW光伏并網、饋能式電子負載,再次分享

       最近花了三個月的時間完成這一款產品，功能可以復用，接光伏板時，工作設定為光伏并網模式，可以啟用三通道MPPT輸入,如果是作為饋能式電子負載,則三通道為獨立恒流輸入模式,全部都可以實現三相并聯交錯.

        不多說了,上圖

boost

升壓板

CPU

CPU板

power

主板

VID_20150202_222109_201524104229

VID_20150203_212211_201524104342

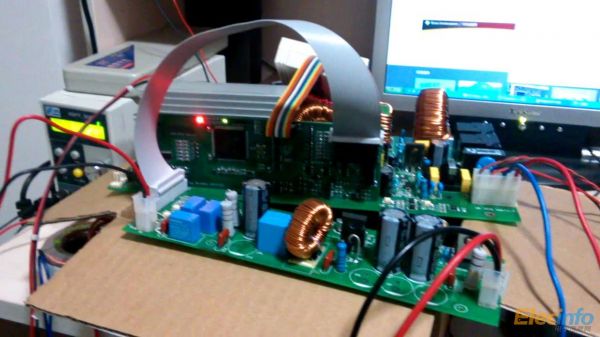

整體

VID_20150203_212211_201524104354

VID_20150203_212211_20152410449

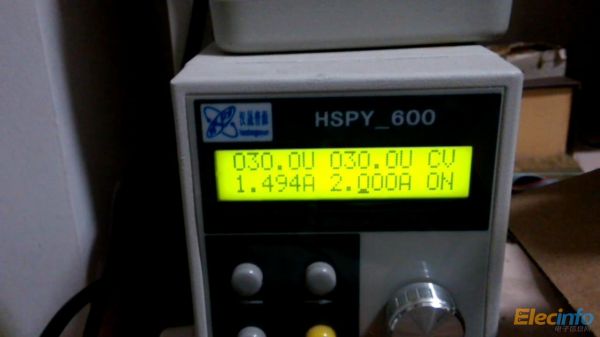

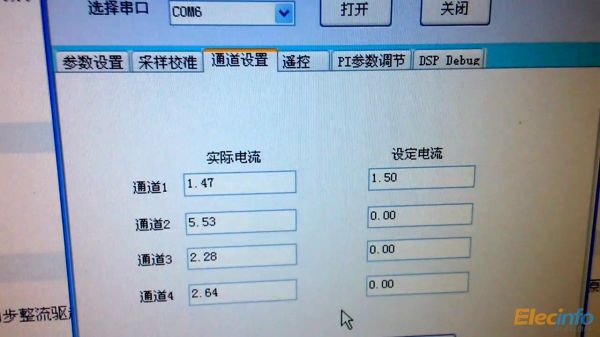

設定饋能電子負載電流1.5A,電源實際輸出1.47--1.49,控制精度相當高

VID_20150202_222109_201524104043

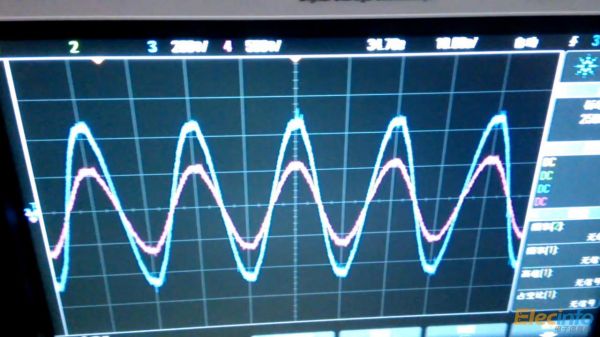

最后一張肯定是經典的并網電流電壓波形,現在算法更優化,電流波形近乎完美,工作時無任何聲音,效果十分理想.

全部回復(67)
正序查看
倒序查看
2015-02-04 11:09
看起來不錯哦！
0
回復
hnzkwz
LV.7
3
2015-02-04 13:32

強人啊，樓主出套件不？

0
回復
279436787
LV.5
4
2015-02-04 22:18

同問  有套件？？

0
回復
繆飛虎
LV.4
5
2015-02-04 23:13
倒第二張那個電源亮了  小弟我有個低電壓版本的這貨  你這個東東不便宜呢
0
回復
jakeccc
LV.5
6
2015-02-04 23:46
@繆飛虎
倒第二張那個電源亮了 小弟我有個低電壓版本的這貨 你這個東東不便宜呢
好東西
0
回復
251236897
LV.5
7
2015-02-05 11:21
@jakeccc
好東西
要緊哦，要是壞了，估計只能返廠了
0
回復
STARshc01
LV.1
8
2015-02-05 11:23
樓主出售套件嗎
0
回復
whwqm
LV.5
9
2015-02-05 11:29
@STARshc01
樓主出售套件嗎

感謝大家的關注,現在這版已經調試完成,由于是第一版,難免中間有兩根飛線,年后準備再做一版,

如果有興趣的網友,可以在下面留言,如果人多的話,我就出些,人少就算了,見諒!

0
回復
2015-02-05 11:35
帖子不錯哦，推薦到帖子底部經典圖庫。更多請點擊：http://www.15119.cn/bbs/classic/
0
回復
Temo
LV.5
11
2015-02-06 08:51
MARK
0
回復
sun_sky01
LV.2
12
2015-02-06 16:59
@whwqm
感謝大家的關注,現在這版已經調試完成,由于是第一版,難免中間有兩根飛線,年后準備再做一版,如果有興趣的網友,可以在下面留言,如果人多的話,我就出些,人少就算了,見諒!
希望能出套件
0
回復
2015-02-10 09:27
帖子關注加紅咯  ~好東西一起分享！
0
回復
johnxu
LV.2
14
2015-02-10 09:49
強烈要求出套件
0
回復
daset55
LV.3
15
2015-02-11 12:14
@whwqm
感謝大家的關注,現在這版已經調試完成,由于是第一版,難免中間有兩根飛線,年后準備再做一版,如果有興趣的網友,可以在下面留言,如果人多的話,我就出些,人少就算了,見諒!
希望出套件。加油。
0
回復
zhuzhu
LV.5
16
2015-02-11 15:34
@whwqm
感謝大家的關注,現在這版已經調試完成,由于是第一版,難免中間有兩根飛線,年后準備再做一版,如果有興趣的網友,可以在下面留言,如果人多的話,我就出些,人少就算了,見諒!
要求出套件，爾等只能敬候佳音了
0
回復
zwttt
LV.6
17
2015-02-21 10:21
@whwqm
感謝大家的關注,現在這版已經調試完成,由于是第一版,難免中間有兩根飛線,年后準備再做一版,如果有興趣的網友,可以在下面留言,如果人多的話,我就出些,人少就算了,見諒!
希望出套件。加油。I love !
0
回復
2015-02-26 20:30
套件套件
0
回復
帝國夢
LV.5
19
2015-02-27 16:05
看著好強大！了解一下
0
回復
xd285070
LV.7
20
2015-02-27 16:49
頂
0
回復
2015-02-27 18:54
LZ，并網部分可否分享點資料？
0
回復
2015-02-28 14:05
@xd285070
頂[圖片]
有CPU控制板，估計套件不好調試吧
0
回復
whwqm
LV.5
23
2015-03-01 20:12
@liwei20080512
LZ，并網部分可否分享點資料？

http://www.15119.cn/bbs/1452498.html

這個里面講得非常詳細了，基本按這個原理做，一定可以成功的

0
回復
2015-03-03 16:04
@whwqm
感謝大家的關注,現在這版已經調試完成,由于是第一版,難免中間有兩根飛線,年后準備再做一版,如果有興趣的網友,可以在下面留言,如果人多的話,我就出些,人少就算了,見諒!
熱切希望樓主出套件，我也想隨學習學習
0
回復
2015-03-08 13:40
@whwqm
http://www.15119.cn/bbs/1452498.html這個里面講得非常詳細了，基本按這個原理做，一定可以成功的
好的，非常感謝！
0
回復
td大炮臺
LV.4
26
2015-03-08 15:45
你這是用什么MCU控制的？？我們在學校用STM32做了個并網的有個問題是，并網后占空比增大的時候波形偶爾就會有一個連續，當馬上又恢復鎖定狀態，占空比越大出現可能越大，不知道是怎么回事。
0
回復
whwqm
LV.5
27
2015-03-08 20:18
@td大炮臺
你這是用什么MCU控制的？？我們在學校用STM32做了個并網的有個問題是，并網后占空比增大的時候波形偶爾就會有一個連續，當馬上又恢復鎖定狀態，占空比越大出現可能越大，不知道是怎么回事。
我用的TI的DSP F28335，浮點運算，你的運算速度夠不夠，不然就是算法寫的有問題，多做做實驗觀察下。
0
回復
繆飛虎
LV.4
28
2015-03-08 23:16
@whwqm
我用的TI的DSPF28335，浮點運算，你的運算速度夠不夠，不然就是算法寫的有問題，多做做實驗觀察下。
大神 出套件么  我也想弄一套 呵呵
0
回復
zhuzhu
LV.5
29
2015-03-09 10:52
@whwqm
我用的TI的DSPF28335，浮點運算，你的運算速度夠不夠，不然就是算法寫的有問題，多做做實驗觀察下。
樓主要吧弄個小功率的（1KW）左右的，給我們?nèi)腴T者學習下嗎？當然錢是要花的，或是找人一起出成品，我可以負責SMT加組裝，數量200PCS以上最好！
0
回復
whwqm
LV.5
30
2015-03-09 12:24
@zhuzhu
樓主要吧弄個小功率的（1KW）左右的，給我們?nèi)腴T者學習下嗎？當然錢是要花的，或是找人一起出成品，我可以負責SMT加組裝，數量200PCS以上最好！
有量什么都好說,是準備找人SMT的,既然你開口了,那要是有需要就找你吧.
0
回復
IGBT2010
LV.8
31
2015-03-11 20:33
樓主是在做產品？
