1.方案概述BP2831A 是一款高精度降壓型LED 恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac 全范圍輸入電壓的非隔離降壓型LED 恒流電源。BP2831A 芯片內部集成500V 功率開關，采用專利的驅動和電流檢測方式，芯片的工作電流極低，無需輔助繞組檢測和供電，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。BP2831A 芯片內帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。BP2831A 具有多重保護功能，包括LED 開路/短路保護，CS 電阻短路保護，欠壓保護，芯片溫度過熱調節等。
2，方案品牌：上海晶豐明源
3.特點?
電感電流臨界連續模式?
內部集成500V 功率管?
無需輔助繞組檢測和供電?
芯片超低工作電流?
寬輸入電壓?
±5% LED 輸出電流精度?
LED 開路保護?
LED 短路保護?
CS 電阻短路保護?
芯片供電欠壓保護?
過熱調節功能

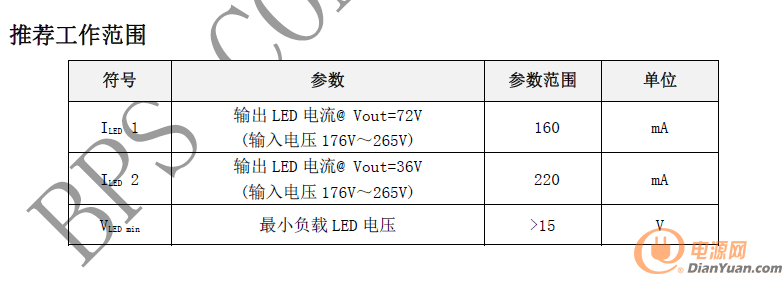

4，方案規格?
采用SOP-8 封裝應用?
5，適用范圍
LED 蠟燭燈
LED 球泡燈?
其它LED 照明

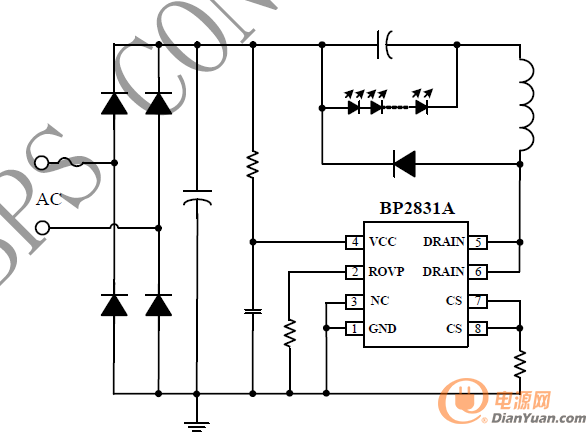

6，原理圖

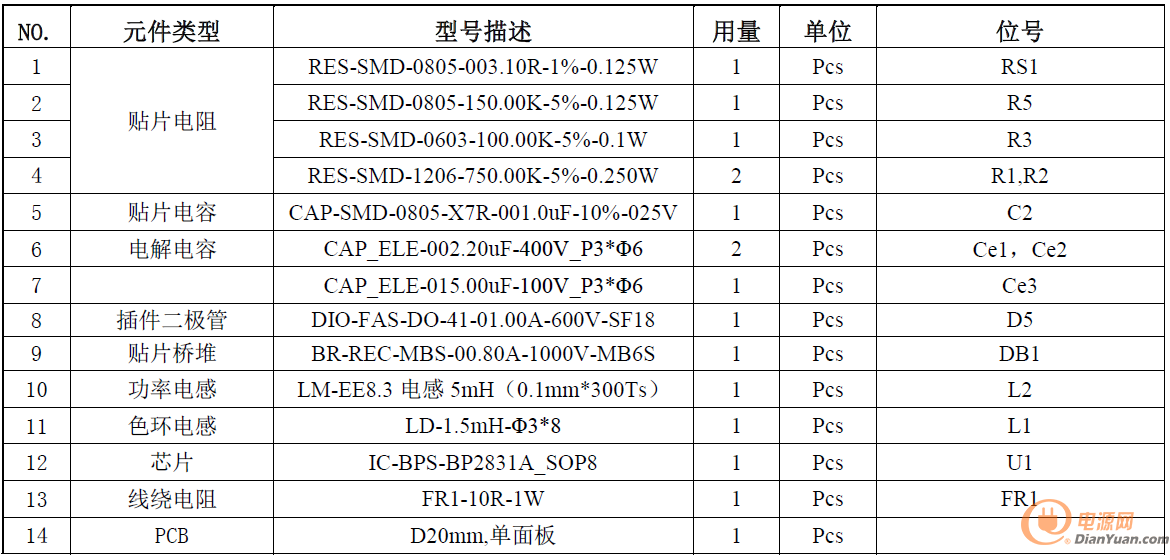

7，材料清單
