本人新手一枚，之前沒有搞過DSP，也沒有搞過三相逆變器。歡迎各位大師前輩拍磚！
設計目標：1.數字控制器使用TMS320F2812。
2.實現38V低壓逆變，功率100W。
3.控制策略采用SPWM。
【我是工程師】菜鳥學習三相DSP數控低壓逆變電源
全部回復(10)
正序查看
倒序查看
@電源網-璐璐
投票正式開始，投出的每一票都至關重要，最終大獎花落誰家?我們拭目以待...掃描[圖片]點擊：[圖片]該參賽作品編號為NO.21[圖片]
抱歉讓大家久等了，兄弟不才，正在畫板子了，純手工打造，比較丑，大家見諒！

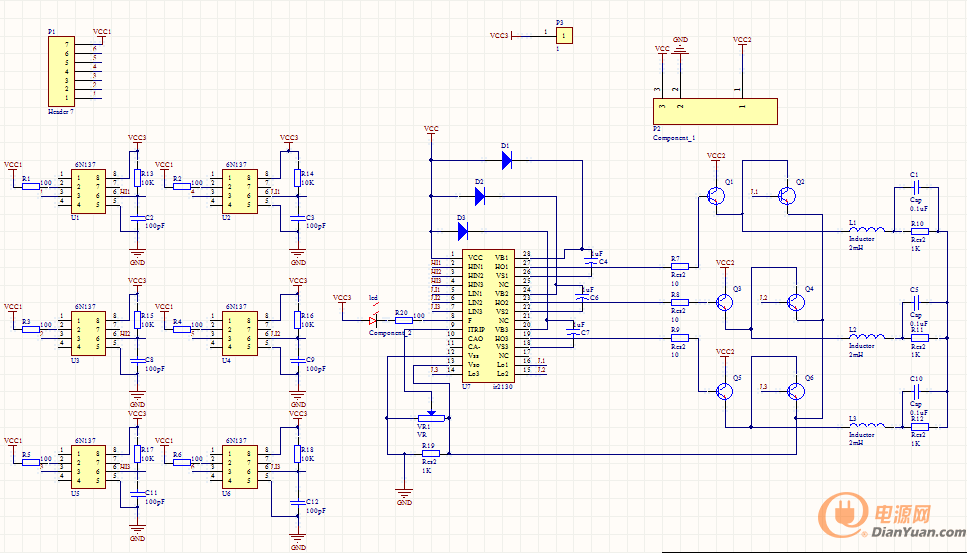

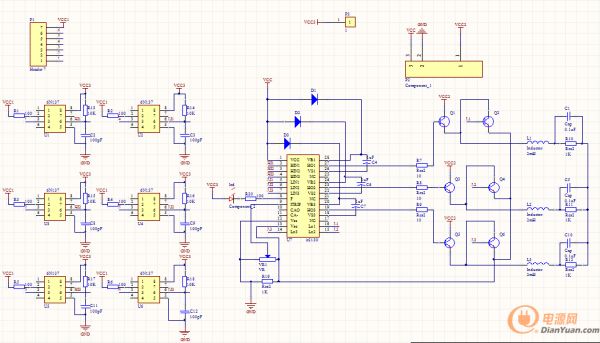

逆變功率板原理圖：采用高速光耦6N137隔離，經過IR2130驅動6路MOSFET，不得不說，2130確實方便好用啊

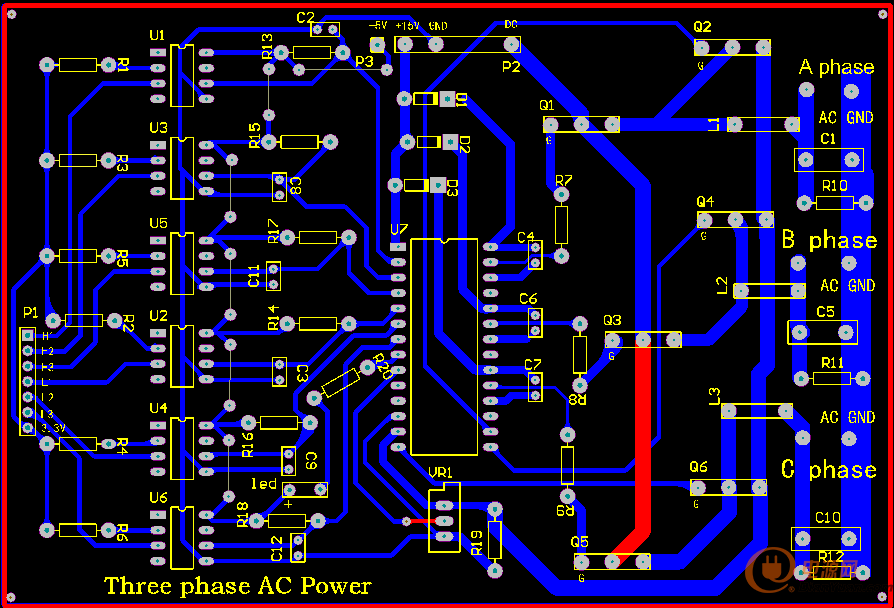

PCB圖：新手畫的，還行，將就用吧
腐蝕中：
