設計經驗：1、Ae值小效率低溫度高，磁芯面積小扇熱差，罐裝磁芯輻射好，長寬磁芯漏感小。

          2、Ae=Po*2 本人更喜歡這個公式Ae=18*2*1.4=50.4mm2

這個1。4那里來的

12、Np計算：

     初級匝數：Np=VINmin*ton/ΔB/AE

        Np=108*7.5/0.2/51.8

                 =78.18T 取整79T

13、NS計算：

     次級匝數：NS=（Vo+Vd）*（1-Dmax)*NP/（VINmin*Dmax）

                 =（18+0.6）*（1-0.45）*78/（108*0.45）

                 =11.12T取整11T

14、N計算：

匝比計算：N=Np/Ns=79/11=7.18T

15、Iav計算

平均電流:Iav=Po/η/Vinmin =18/0.84/108 =0.198A

16、Ipk計算：    峰值電流計算 Ipk=Ipk1+Ipk2=Iav*2/Dmax =0.198*2/0.45=0.88A

17、ΔI計算：

電流變化率ΔI 計算：CCM Ip2=3Ip1

           DCM Ip1=0

          0.88/4=IP1=0.22    0.22*3=IP2=0.66

ΔI =Ip2-Ip1

                =0.66-0.22=0.44A

18、電流有效值CCM：Irms==0.88*0.512=.45A

19、Lp計算：

初級電感量計算：Lp=Vinmin*ton/ΔI=108*7.5/0.44=1.8mH 我們實際使用的要比計算的小一些這里算一個經驗值吧再乘以0.7=1.26mH

20、驗證是否飽和：ΔB=Lp*Ipk/Np/Ae=1.26*0.88/79/51.8=0.27T<0.3T

21、Ipks計算：

   次級峰值電流：Ipks=Ipk*N=0.88*7.18=6.3A

22、Irmss計算：

次級有效值計算： CCM Irms=6.3*0.566=3.57A

23、Dp計算

初級線徑計算：Dp=(Irms/π/J)開根號*2

                =(0.45/3.14/6)開根號*2=0.3mm

J電流密度取5-7

24、Ds計算：

次級線徑計算：Ds= （3.75/3.14/7）開根號*2=0.82mm   繞不下的情況下降額70%=0.57

J電流密度取6-8

集膚深度：導線線徑不超過集膚深度的2倍，若超過集膚深度，則需多股并繞。δ=66.1/√∫cm=66.1/244.94=0.269mm   0.269*2=0.54

    多股線計算=0.7/根號股數=0.57/1.414=0.4mm*2

25、Nvcc計算:

反饋繞組計算：Va=（Vo+Vd）/Ns=12.6/11=1.145V/T

              Nvcc=Vcc/Va

                  =14/1.145

                  =12.22T 取12T

Lp：1.2mm 1K0.25V

Np：79T 0.3mm

Ns：11T 0.4*2mm

Nvcc：12T  0.15mm

NP放在第一層這樣每咋的長度最短減少匝間電容，起線放在MOS端使dv/di最大的部分被繞組屏蔽EMI較好

Vcc繞組PSR放在最外層，有利于初次級耦合減少初級和Vcc繞組耦合有利于輸出電壓精度

SSR模式將Vcc放在初次級之間充當屏蔽。盡量滿層。

下面聊下調試經驗

1/2*Lp*Ipk*Ipk*?=Po/η   PFM 變頻模式 這里要設計好頻率一般滿載60K  頻率高了變壓器和輸入大點解溫度會下降但是MOS溫度會上升所以這里要調試一個平衡。

1/4*N*Ipk=Io 匝比大了Ipk會下來MOS的溫度會下降，肖特基反向電壓下降，但是變壓溫度會上升 Vds電壓會升高

初級級之間加屏蔽，銅箔屏蔽要比線屏蔽效果好，線跟線之間存在縫隙。需要時磁芯外可以包外屏蔽但是屏蔽也是會產生損耗的效率會下降。

具體EMI大家可以去看下這篇帖子http://www.15119.cn/bbs/1509149.html

在效率低Vds高的情況下可以采用三明治繞法提升效率減小Vds

變壓器計算完了，網上有很多計算方法我這算是結合驗證還是蠻準的

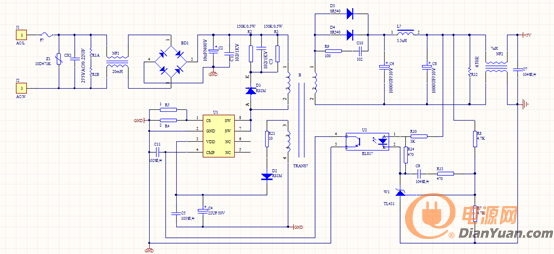

b：器件選型

1、保險絲。

If=Iav/0.6*2   0.6為不帶PCF

 =0.198/0.6*2

 =0.66A

電壓 額定輸出電壓90-240V 250V的保險絲即可。

2、壓敏電阻：V1ma=a*Vinmax/b/c    a：電壓波動系數1.2  b：壓敏誤差系數0.85 c：壓敏老化系數 0.9

                 =1.2*374/0.85/0.9

                 =487.9V

浪涌波形發生器對外輸出有2歐的電阻，打1KV差模浪涌時流通容量：1000/2*2=1000A

"我們實際使用的要比計算的小一些這里算一個經驗值吧再乘以0.7=1.26mH "

請問，樓主，為什么這里要乘以0.7 呢，用計算的電感量去設計變壓器實際應用會不會有問題？？

投票正式開始，投出的每一票都至關重要，最終大獎花落誰家?我們拭目以待...掃描

點擊：

該參賽作品編號為NO.31

2Po=C=18*2=36uF 故此選擇33uF電容

如電容選小了，1、紋波電流大會使電容發熱。

              2、無法滿足維持輸出功率的能量導致帶不起載。

              3、低頻紋波大。

              4、在滿足容量的情況下，盡可能的前面放一個小電容后面放一顆大電容，對0.5M前的EMI有很好的效果。

1. 初級繞組必須在最里層：這樣可以縮短每匝導線的長度，減小其分布電容，同時初級繞組還能被其他繞組屏蔽，降低其電磁干擾。

2. 初級繞組的起始端應接到MOSFET 漏極：利用初級繞組的其余部分和其他繞組將其屏蔽，較小從初級耦合到其他地方的電磁干擾。

3. 初級繞組設計成2 層以下：這樣能把初級分布電容和漏感降到最低，在初級各層間加1 絕緣層，能將分布電容減小到原來的1/4 左右。

4. 繞制多路輸出的次級繞組：輸出功率最大的次級繞組應靠近初級，以減小漏感。如次級匝數少，無法繞滿一層，可在匝間留間隙以便充滿整個骨架，當然最好是采用多股并繞的方法。

5. 反饋繞組一般在最外層：此時反饋繞組與次級繞組間耦合最強，對輸出電壓的變化反應靈敏，還能減小反饋繞組與初級繞組的耦合程度以提高穩定性。

6. 屏蔽層的設計：在初、次級之間增加屏蔽層可減小共模干擾，最經濟的辦法是在初次級間專繞一層漆包線，一端接Vi（或Vd），另一端懸空并用絕緣帶絕緣而不引出，線徑可選0.35mm。但是因?yàn)榫€于線之間有間隙沒有銅箔效果好。

7. 銅片屏蔽帶：可用1 銅片環繞在變壓器外部，構成屏蔽帶，相當于短路環，對泄漏磁場起抑制作用，屏蔽帶應與Vd 連通

8. 安全試驗：變壓器繞好后在外面纏3 層絕緣膠帶，插入磁芯，浸入清漆，然后進行安全測試。對于110V電源，初次級間應能承受2000V 交流試驗電壓，持續時間60s，漏電距離為2.5～3mm；對于220V 電源，需承受3000V 的交流試驗電壓，漏電距離為5～6mm。各繞組首尾引出端需加絕緣套管，套管壁厚不得小于0.4mm。

輸入2pin為2類，輸入3pin為1類，2類加強絕緣，1類基本絕緣。2類選擇X2電容，容量越大傳導效果越好，安規規定X電容超過0.1uF需要加釋放電阻，保證輸入斷電1S內降到安全電壓，輸入峰值電壓的37%

0.65*R*Cx=1  如Cx0.22uF

      R=1/0.65/0.22=7Mmax  Cx：uF  R單位M

R=1/0.65/0.22=7M max  我們選擇R1A 1M R1B 2M 這里還要注意耐壓我們選擇2顆1206貼片電阻

因其他放電回路X電容漏電流這些因數所以最好實測調試。

壓敏電阻

4、Y電容：

   根據初級峰值電壓選取Y1，Y1參數交流額定工作電壓250V 直流額定工作電壓400V

   二類產品漏電流小于0.25mA   CY=Ileakage/2/π/?/Vrmsmax=0.25/2/3.14/60/264*10-6=2.5nFmax 可以選擇不超過2500pF的電容 我們先選擇222/400V的，也可以選擇2個Y2串聯，電容串聯容量減半，并聯疊加。

不要超過2500pF 具體選擇根據EMI實際情況選擇

濾波電感：  共模電感差模電感，理論上電感越大EMI效果越好，但是差模電感大電感帶來的是匝數多，分布電容大，可能會適得其反。

這里我一直按照個人經驗，先選個20mH的感量（傳導不過的情況下再試著加大感量） 線徑Dp=0.3*0.7=0.21mm

橋堆選擇：

Vd=2√2*Vinmax=2*Vinmax=747V

加470V壓敏防雷擊后其殘壓越800V左右*1.1（它表示在規定的沖擊電流Ip通過壓敏電阻器兩端所產生的電壓此電壓又稱為殘壓，所以選用的壓敏電阻的殘壓一定要小于被保護物的耐壓水平。）

Vd=775*1.1=852.5V 471最大殘壓775V

BR1=5*Iav=5*0.198=0.99A

選擇1A1KV

RCD吸收：

        網上很多計算方法，我也看了很多實驗了很多，我覺得算的沒有意義太繁瑣結果頁不是很滿意，先采取典型電路配置，個人更喜歡150K電阻，102的電容，加一顆慢管。

        電阻電容具體這么選擇尼我覺得還是調試把效率和Vds調整到一個合適的平衡，二極管，我看過其他人先的文章說的都有道理，所以尼我一般過輻射即可，這里注意滿足有異音和這個管子及電容有關系。

        對于小功率推三極管的盡量還是選慢管可以減小MOS關閉時的震蕩頻率。

CS電阻：

        Vcs    VCS盡量取低一點避免飽和對充電設備來說恒流更精準，這里注意我有碰過一些IC老化后OCP下降滿載掉電壓，所以要多試驗多驗證。

VCC電容/

        大了起機速度慢，小了在滿載轉空載會出現饋電的情況，最嚴重的滿載轉空載，VCC進入欠壓保護。這里講一個經驗，國產的芯片ESD做的不是太好所以畫板時盡量Vcc電容靠近Vcc腳，所有的低單點接地。

樓主，沒看懂你初級電流有效值0.88*0.512中這個0.512是從哪來的，還有次級電流有效值里面的6.3*0.566鐘0.566又是從哪來的，經驗還是有計算公式？

說反了吧，電阻大了，會出現欠壓保護的現象吧

NS計算：

     次級匝數：NS=（Vo+Vd）*（1-Dmax)*NP/（VINmin*Dmax）

                 =（18+0.6）*（1-0.45）*78/（108*0.45）

                 =11.12T取整11T

DX這個NS的計算結果是不是錯的？我怎么算都是等于16.4T，你這個11.12T是怎么算出來的啊

按你的公式算出次級是16.41啊，，，然后那公式里邊不是應該包含個反射電壓Vor嗎？Ns=(Vor+Vinmin)Dmax*Np/(Vo+Vd)*(1-Dmax)
