求救：反激12V8A帶重載輸出電壓不穩滋滋響

接到客戶低成本的一個案子，全電壓交流輸入（主要輸入在高壓220V電壓），輸出12V100W，用SF1565+12N65+PQ3220的副邊反激做，目前的現象是高壓220V輸入時，帶載輸出電流從5A開始電壓不穩，由12V很快降到11或10V，同時伴隨著滋滋的響聲，工作頻率也開始亂跳。百思不得其解，請教各位高手指點，叩謝：

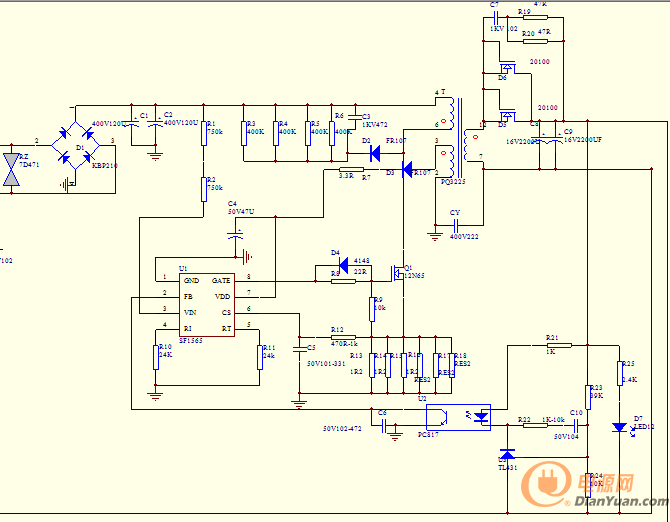

12V8A

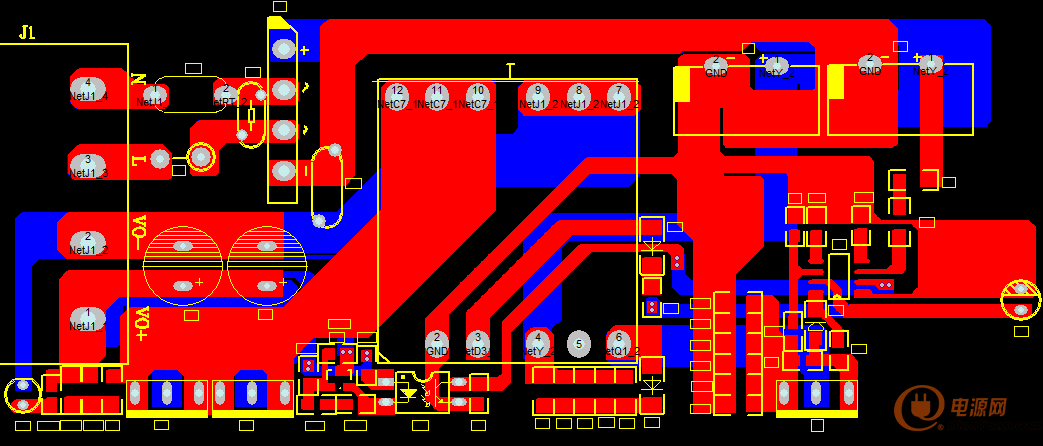

12V8A2

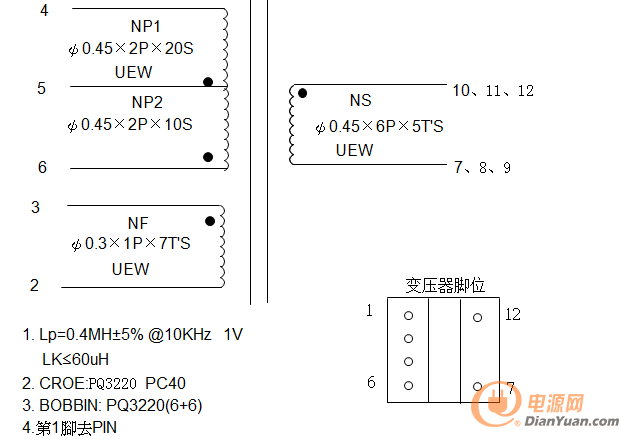

12V8A變壓器

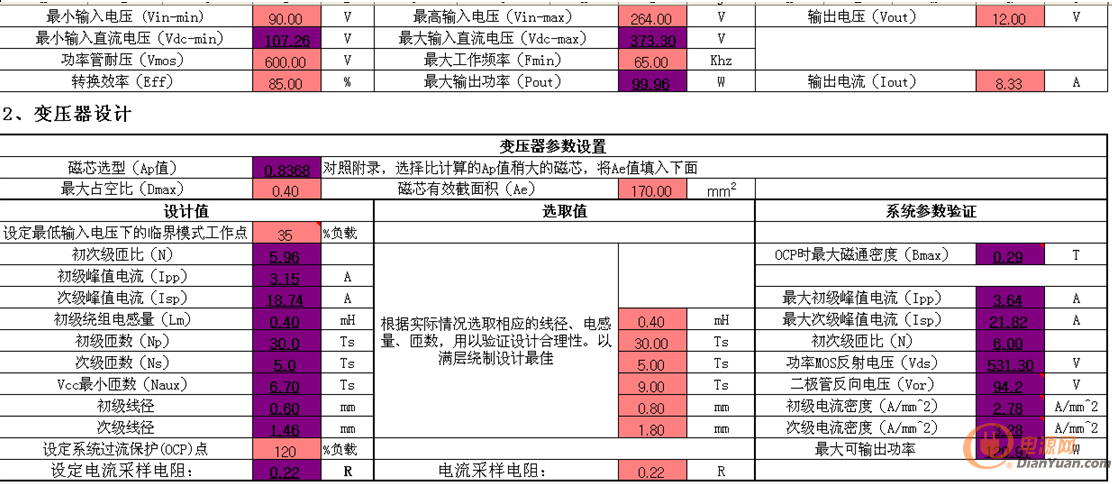

12V8A公式

全部回復(15)
正序查看
倒序查看
zxqbbk
LV.4
2
2015-04-20 08:55
小伙伴們，幫幫忙呀！
0
回復
zxqbbk
LV.4
3
2015-04-20 12:18
@zxqbbk
小伙伴們，幫幫忙呀！
,求助
0
回復
洪七公
LV.9
4
2015-04-20 14:40
@zxqbbk
小伙伴們，幫幫忙呀！

同步整流？

你這同步整流不行吧？ 重載交越了

0
回復
zxqbbk
LV.4
5
2015-04-20 16:03
@洪七公
同步整流？你這同步整流不行吧？重載交越了
不是同步整流，后面是肖特基
0
回復
2015-04-23 11:52
@zxqbbk
不是同步整流，后面是肖特基
這么大的案子都不用同步整流??！
0
回復
2015-04-24 09:59
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
bpyanyu
LV.8
8
2015-04-26 14:24

在光耦的發光管之間并聯一個1K的電阻試試

0
回復
zxqbbk
LV.4
9
2015-04-28 10:13
@bpyanyu
在光耦的發光管之間并聯一個1K的電阻試試
這個試過了，沒效果，后來在補償?shù)碾娮枧c電容兩端并了個電容解決了，不知道理論上怎么解釋。
0
回復
bpyanyu
LV.8
10
2015-04-30 11:26
@zxqbbk
這個試過了，沒效果，后來在補償?shù)碾娮枧c電容兩端并了個電容解決了，不知道理論上怎么解釋。
環路不穩定，在論壇里找找關于431反饋補償?shù)奶涌纯矗陀杏懻撨@幾種補償方式，你加了個電容是把補償方式變了，我忘了這具體是哪一型補償網絡了。
0
回復
2015-04-30 12:04
@zxqbbk
這個試過了，沒效果，后來在補償?shù)碾娮枧c電容兩端并了個電容解決了，不知道理論上怎么解釋。
lLAYOUT有問題。
0
回復
2015-05-08 16:46
板子安規距離夠嗎？
0
回復
mxh0305
LV.2
13
2015-05-20 16:33
431并個電容
0
回復
2015-05-20 18:18
副邊繞組在重載時有沒有測過電壓？現懷疑在重載時供電有些不足我試過副邊繞組9T的效果不錯。TL431跟反饋環路搞不好也會導致變壓器嘯叫。
0
回復
zb95140059
LV.5
15
2015-08-11 12:11
換一個品牌的是431看看啊  ，建議用插件的431，在431的RC網絡在加一個電容 。100P以下  不能太大啊。
0
回復
zb95140059
LV.5
16
2015-08-11 12:13
低成本的還用雙面板做啊，怎么不用單面板啊。單PCB的單價雙面板比單面板貴3倍啊
