現在所有元件已焊完，但獨在水鄉的變壓器沒有標出具體的參數，變壓器不知該如何繞制。希望各位朋友幫忙算一下。。。

另注：本人用的變壓器為：PQ3220,準備做一個12V10A左右的充電器。

這是我的作品，獨在水鄉那個ID被屏蔽好久了，

這個板做不了12V 10A，

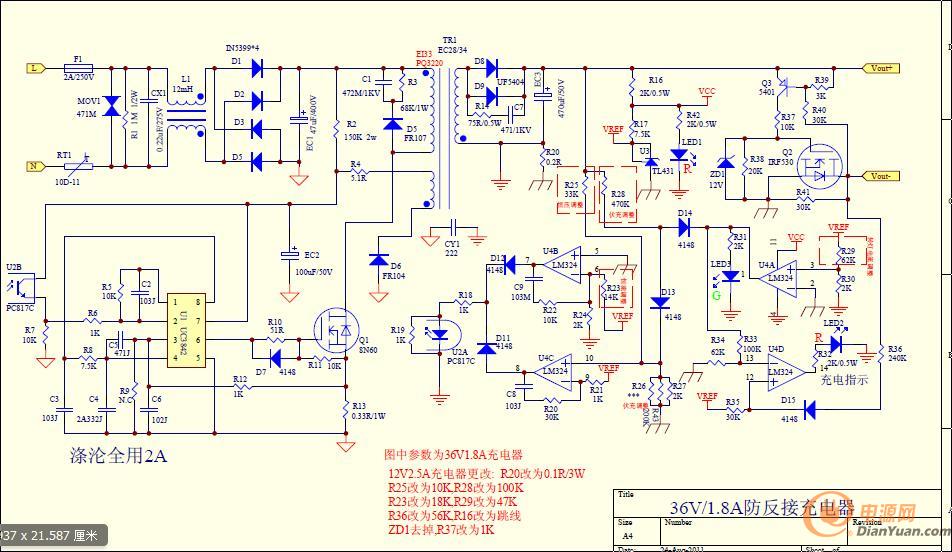

原理圖因當時上傳時還在涉足行業問題，故324的VCC和地腳是畫反，傳上去的，PCB是沒錯的，

變壓器按照斷續模式跨連續模式去設計，

很高興水鄉電源親自指導，你所說的你的原理圖電源是反的，幸好PCB文件沒問題。我的PCB是用你的PCB文件直接手工制作的?，F(xiàn)在除變壓器外所有元件已焊好就差變壓器，不想中途而廢，能否提供一下變壓器的參數呢？（做不到10A也沒所謂）謝謝、、、

另外：

    水鄉電源畫板的功夫真了得，帶APFC功能的板可以畫得這么小。新板估計效率會比舊板高很多

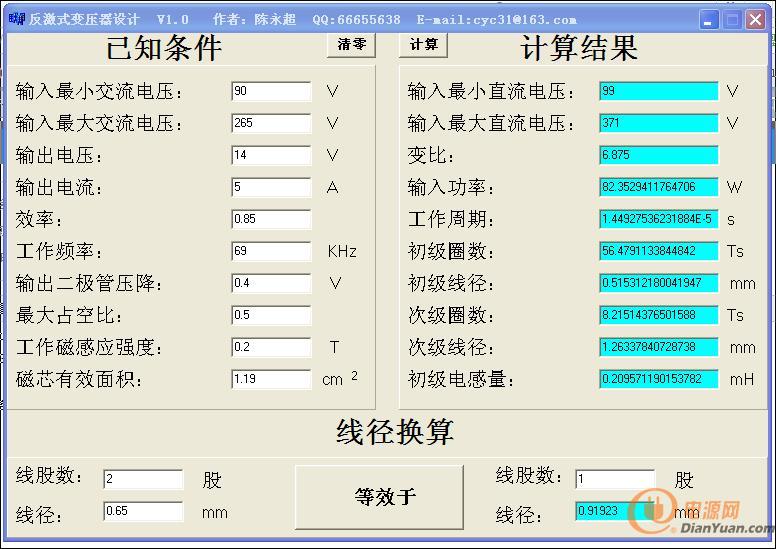

今天在網上找了個反激式變壓器計算軟件，各位朋友幫忙看一下，按里面的參數繞變壓器對不對。

1、首先用3842 IC頻率計算公式算得此板的工作頻率為：69.49KHZ  (F=1.72/RT*CT、RT=7.5K,CT=0.000033UF)。

2、把所有參數輸進軟件后計算結果如下：

第7貼的似乎不對,

RT和CT不是一定要用7.5K和332，設計時是按65K，理論計算是8.2K+332，

只因各個廠家的3842頻率有偏差，我記得當時用8.2K+332，有的品牌3842頻率偏低，

才用的7.5K+332，需測量頻率，若過高，7.5K需換成8.2K

PQ3220，65K，輸入全電壓，輸出14.7V  5A，

NP=0.55*1 *36T  （LP=500~550uH）

NS=0.65*4*6T

NF=0.3*1*7T

初級需分段繞，減小漏感

然后在原理圖的下方，按照那些紅色的更改項目更改后，再把R20  3W0.1R，改成3W 0.05R的扁絲繞線或直徑1.2mm的0.05R康銅絲電阻

多謝水鄉電源指點，待我把變壓器繞好后，再把結果告訴大家。順便問題一下，我手上只有3843，沒有3842，直接用3843不知是否可行呢？

3843可以，把VCC繞組減掉一圈 就可以了，

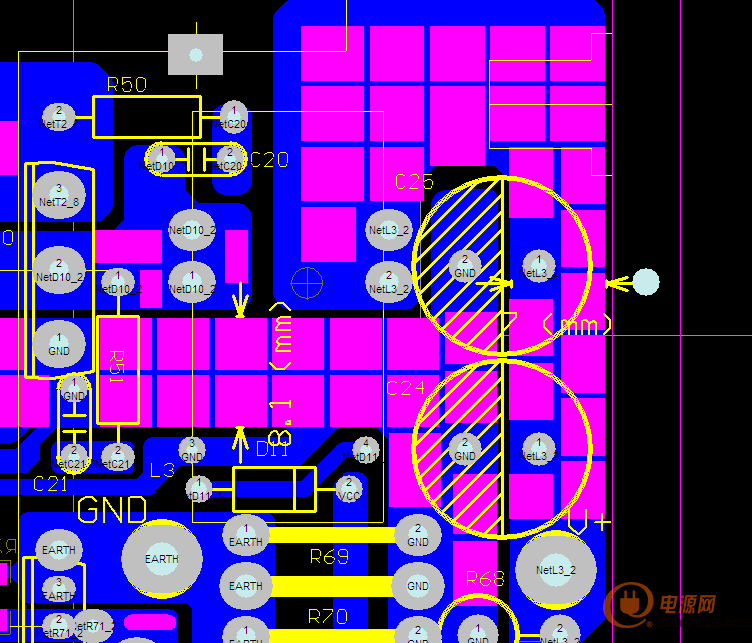

陳司令，低壓大電流那里，因為板是CEM-1 銅箔厚度是1 OZ，所以漏銅吃錫，畫成單個塊狀不相連，

這樣吃的錫最厚，減小銅箔的內阻，降低發熱量，

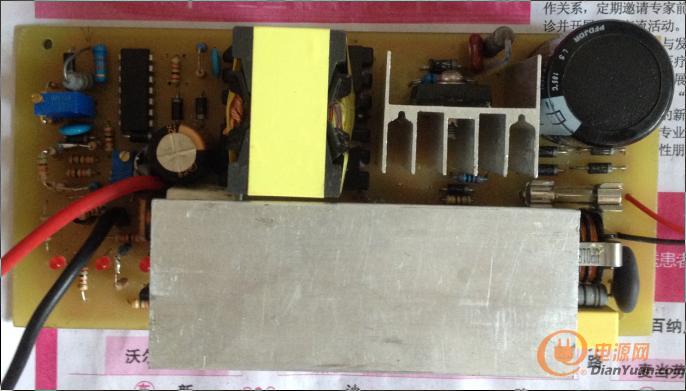

今天把變壓器繞好啦，變壓器繞法：18T（初）----3T(次）----18T（初）----3T(次）----7T（副）。磁芯中間柱子磨掉0.5MM，用電橋測到初級電感量為510UH.整機圖片如下：

機子現在出現輸出電壓不正?，F(xiàn)象：用3843 IC輸出電壓為30V，用3842 IC 輸出電壓為40V。我已檢查了所有元件，沒有發現問題。我把R25換成了100K電位器，想把電壓調下來，但電阻調到最小時，輸出電壓都不變；電阻調到很大時，輸出電壓會跳動。現在不會該如何下手，各位幫忙分析一下。

交叉反而不好，在過波峰時容易連在一起，中間阻隔成塊狀，而沒畫成一整條，就是為了單獨形成焊點，

這樣不會燒斷的，走線寬度有7-8mm，再加上漏銅吃錫，過15A沒有任何問題

不要搞可調，必須固定電阻，

你搞可調，你也不知道當前電阻調的多大阻值，

圖中是36V的參數，需要按照原理圖下方的那些小紅字的改過后，才是12V

你變壓器繞法，這樣不好，

正確繞法，

1. NP 0.55*1*15T

2.  NS 0.65*4 * 6T（如果0.65的4根繞不下，就換成0.6的4根）

3. NP  0.55*1* 21T

4. NF  0.3*1*7T

LP=500-550uH

我是按紅色字體要求焊的料，就是電壓不對時我才把R25改成可調電阻的。我試過用可調電源調到12V左右接到輸出（輸入不接220V電）,測試到LM324電路和光藕這部份電路能工作（調節R25電阻，光藕3－4腳阻值會變化）?，F(xiàn)在輸出電壓這么高不知什么原因。

另外，我有幾個問題想確認一下：

1、R9、R43、R25A我是沒有裝零件的,不知是否正確。

2、C1電容由于我沒有472的電容，所以我用了103的電容。

3、R20原理圖上有兩個，一個是電流取樣用的，我已改為0.15R,另一個為U4C反饋的，我用的是30K。

4、變壓器方面，我說明一下：初級我是用了0.55的線，次級用的是由很多小線繞在一起的那種（一條大約有10多條小線組成），次級我是用了兩條線一起線的，繞3T剛好一層。

我再重復第2遍，不要用可調，

越是有問題，越不能用可調，

另外，變壓器相位對不對？

R17，U3是否有插？R16是否插的跳線？

我已確認過啦，此板后級電路是沒問題的（我用其它充電器也是3842方案的前級電路，再用這個板的后級電路。把兩板板子連在一起，是能正常工作的）。所以問題應該在前級，但是我檢查了前級所有元件都沒發現問題。不知是不是變壓器的問題所致，但是變壓器我是按你的要求制作的，3842工作的工作頻率我也測過啦在63K左右。現在無從下手啦，再指點一下。

這個軟件能否發我一個。網上找了一天沒找到

這個軟件是不是就只能用3842.43系列的IC才能行？

謝謝，QQ郵箱136651713@QQ.COM

軟件已發送到你郵箱，慢慢研究一下吧。
