請教：半橋充電電路的問題？

近是解剖了一70V、25A的充電器（對5個串接12V、120AH蓄電池進行充電），其中有很多疑問，希望各位高人指教。

_DSC4265S

_DSC4284S

這個是描出來的半橋主電路

主變換電路

它比經典的半橋諧振電路少了諧振電感和諧振電容

電流互感器1

這2個是電流互感器，分別裝在主變壓器次極的中間端，如下圖：

主變換電路1

為什么要2個電流互感器？

實測工作時開關管溫度不是很高，整個充電過程占空比是固定的，是用改變頻率的方式來調節

充電電流的由此來看應該是工作在諧振或者準諧振。

希望各位樓主指點。

全部回復(36)
正序查看
倒序查看
jmmos
LV.4
2
2015-05-15 12:03
這電路是半橋諧振電路嗎？我測IGBT驅動信號是頻率是130KHz的。
0
回復
2015-05-15 17:15
@jmmos
這電路是半橋諧振電路嗎？我測IGBT驅動信號是頻率是130KHz的。
這圖像是硬半橋吧。開關管是MOS還是IGBT？
0
回復
jmmos
LV.4
4
2015-05-16 10:20
@ymyangyong
這圖像是硬半橋吧。開關管是MOS還是IGBT？

開關管是IGBT，如果是硬半橋的話，工作在130KHz開關管會受不了的，

實測工作時開關管溫度不是很高，整個充電過程占空比是固定的，是用改變頻率的方式來調節

充電電流的由此來看應該是工作在諧振或者準諧振。

希望各位樓主指點。

0
回復
2015-05-16 20:20
LLC諧振半橋充電器
0
回復
jmmos
LV.4
6
2015-05-17 20:05
@宛東驕子
LLC諧振半橋充電器
請問樓主，描出來的電路主回路中少諧振電容和諧振電感，我不知算不算LLC諧振半橋電路？怎樣估算它的諧振頻率?
0
回復
2015-05-18 12:37
@jmmos
請問樓主，描出來的電路主回路中少諧振電容和諧振電感，我不知算不算LLC諧振半橋電路？怎樣估算它的諧振頻率?

滿載測試工作頻率

0
回復
jmmos
LV.4
8
2015-05-18 17:19
@宛東驕子
滿載測試工作頻率

謝謝！

另問：為什么要用2個電流互感器？

0
回復
2015-05-18 23:16
0
回復
jmmos
LV.4
10
2015-05-19 00:30
@jerome0117
[圖片]
這個圖怎看，可否解釋一下。謝謝!
0
回復
liruming
LV.3
11
2015-05-20 09:05
看里面結構應該是杭州鐵城的電動車充電器。
0
回復
2015-05-31 14:29
@liruming
看里面結構應該是杭州鐵城的電動車充電器。
你真NB。這個確實是的。
0
回復
2015-07-02 10:05
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2015-07-02 21:23
@jmmos
請問樓主，描出來的電路主回路中少諧振電容和諧振電感，我不知算不算LLC諧振半橋電路？怎樣估算它的諧振頻率?
那幾個473就是偕振電容，變壓器初級就是偕振電感
0
回復
Q403920015
LV.6
15
2015-07-03 17:22

這個是鐵城的產品.我的客戶

0
回復
jmmos
LV.4
16
2015-09-09 00:08

我保留了原來的主板，將控制板中的主控芯片DSP（TMS320F28020）改用ST 的DSP（STM32F301C8）重新編寫軟件，現在是接電池和接電阻都能正常工作，但電子負載后（CR、CC、CV模式都試過），充電電源剛起動輸出電壓就立即飆升，然后充電電源就過壓力保護了，懇求各位大俠指教，謝謝！

0
回復
jmmos
LV.4
17
2015-09-09 00:13
@Q403920015
這個是鐵城的產品.我的客戶

你是做這個產品的？



0
回復
Rachelmi
LV.9
18
2015-09-09 17:59
@jmmos
這個圖怎看，可否解釋一下。謝謝!
我也沒太看懂
0
回復
jmmos
LV.4
19
2015-09-09 18:10
@jmmos
開關管是IGBT，如果是硬半橋的話，工作在130KHz開關管會受不了的，實測工作時開關管溫度不是很高，整個充電過程占空比是固定的，是用改變頻率的方式來調節充電電流的由此來看應該是工作在諧振或者準諧振。希望各位樓主指點。

開關管是MOSFET，之前搞錯了

0
回復
Rachelmi
LV.9
20
2015-09-10 11:47
@jmmos
開關管是MOSFET，之前搞錯了
哦哦，原來是這樣
0
回復
Q403920015
LV.6
21
2015-09-15 16:38
@jmmos
你是做這個產品的？
我是說是我的客戶，我是做半導體器件的。
0
回復
jmmos
LV.4
22
2015-09-17 18:14
@jmmos
我保留了原來的主板，將控制板中的主控芯片DSP（TMS320F28020）改用ST的DSP（STM32F301C8）重新編寫軟件，現在是接電池和接電阻都能正常工作，但電子負載后（CR、CC、CV模式都試過），充電電源剛起動輸出電壓就立即飆升，然后充電電源就過壓力保護了，懇求各位大俠指教，謝謝！

問題解決了。

原來是我在軟啟動時頻率調整得起太快了，致瞬間電流或電壓增加得太快使電子負載保護了，謝謝各位的啟發！

0
回復
Rachelmi
LV.9
23
2015-09-18 15:26
@jmmos
問題解決了。原來是我在軟啟動時頻率調整得起太快了，致瞬間電流或電壓增加得太快使電子負載保護了，謝謝各位的啟發！
有收獲，也感謝~~
0
回復
jmmos
LV.4
24
2015-10-24 20:16

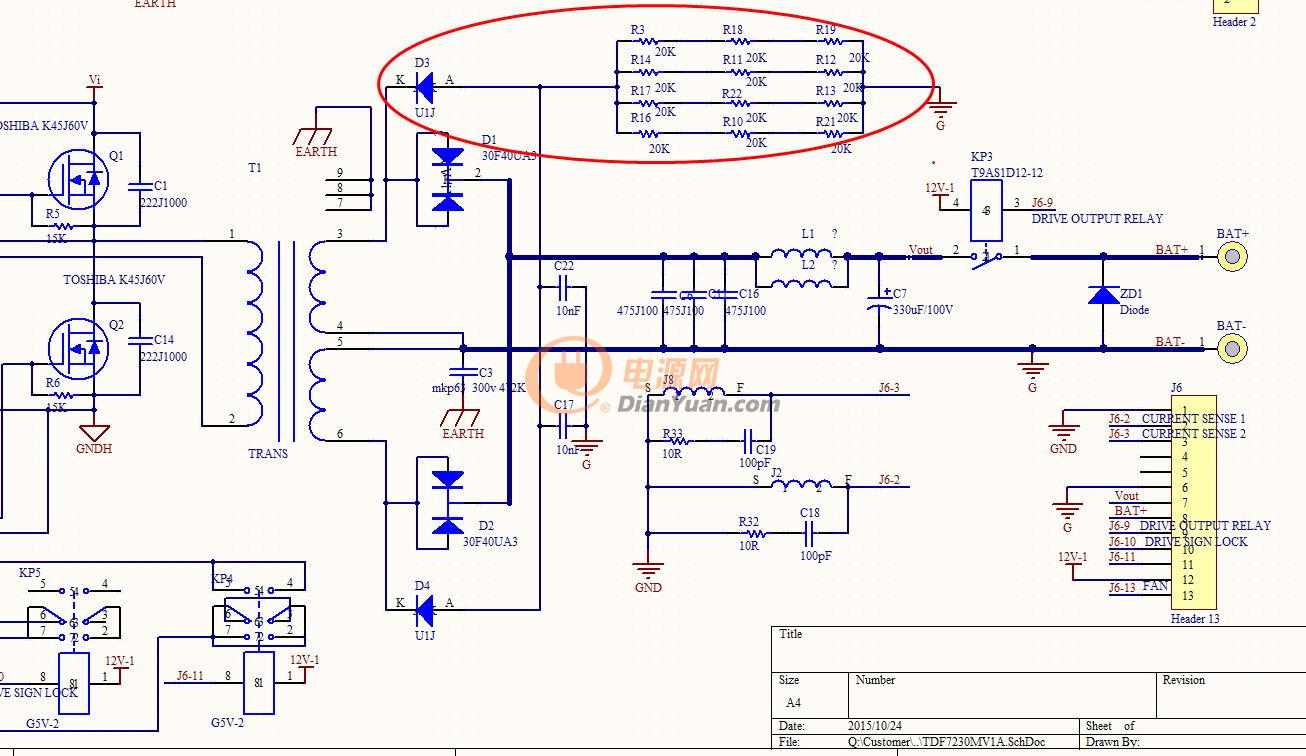

在滿負載工作時候，紅圈內元件是很熱的，有90多度？這樣正常嗎？

這個電路作用是吸收整流二極管的尖鋒嗎？



0
回復
freshpowerE
LV.4
25
2015-10-26 10:26
@jmmos
[圖片] 在滿負載工作時候，紅圈內元件是很熱的，有90多度？這樣正常嗎？這個電路作用是吸收整流二極管的尖鋒嗎？
這個應該是死區時間內磁復位的電路
0
回復
jmmos
LV.4
26
2015-10-26 12:35
@freshpowerE
這個應該是死區時間內磁復位的電路
我看有些機是沒有這個電路的
0
回復
Q403920015
LV.6
27
2015-11-13 17:24
@jmmos
我看有些機是沒有這個電路的

老兄 你們也要做這款機了嗎？

0
回復
Rachelmi
LV.9
28
2015-11-13 17:56
@Q403920015
老兄你們也要做這款機了嗎？
你們也在做么
0
回復
jmmos
LV.4
29
2015-11-14 09:30
@Q403920015
老兄你們也要做這款機了嗎？

是的，我保留了原來的主板，將控制板中的主控芯片DSP（TMS320F28020）改用ST 的DSP（STM32F301C8）重新編寫軟件

0
回復
jmmos
LV.4
30
2015-11-14 09:34
@Rachelmi
你們也在做么
是的，主板部分基本保留，對控制部分進行了優化，并將主控芯片DSP（TMS320F28020）改用ST 的DSP（STM32F301C8）重新編寫控制軟件
0
回復
Rachelmi
LV.9
31
2015-11-16 10:41
@jmmos
是的，主板部分基本保留，對控制部分進行了優化，并將主控芯片DSP（TMS320F28020）改用ST的DSP（STM32F301C8）重新編寫控制軟件
哦，效果怎么樣
0
回復
立
