反激開關電源輸出整流肖特基發熱。

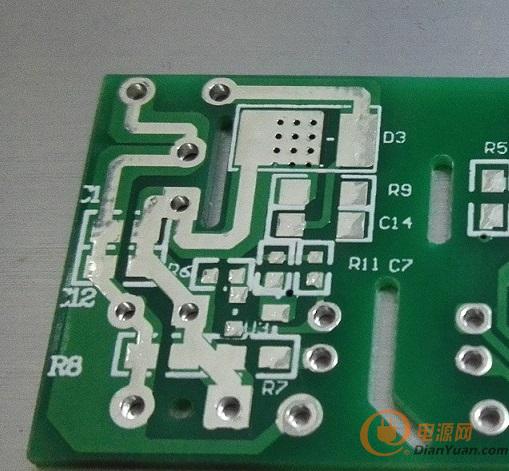

IMG_20150520_224111

這是輸出局部圖，二極管用的是10U45 封裝是TO-277 不知道這熱量怎么計算的。。。怎么損耗那么大。。。

全部回復(10)
正序查看
倒序查看
102114
LV.2
2
2015-05-20 22:56
我使用的銅皮是1oz的，不知道換成2oz溫度能下降多少？目前測試表面溫度都達到85度了，換個不銅供應商的管子都沒能解決問題，估計是哪影響。這里向大家學習，看有沒什么好方法解決。。
0
回復
2015-05-20 23:17
@102114
我使用的銅皮是1oz的，不知道換成2oz溫度能下降多少？目前測試表面溫度都達到85度了，換個不銅供應商的管子都沒能解決問題，估計是哪影響。這里向大家學習，看有沒什么好方法解決。。
電流大，發熱就大，可以考慮并管
0
回復
2015-05-21 00:24
@笑著去愛去擁有
電流大，發熱就大，可以考慮并管
首先，你要先大概知道二極管上的功耗有多少W，其次根據你的溫升要求計算下是否需要外加散熱片，如果需要，外加散熱片熱阻計算值是多少，然后根據熱阻確定散熱方案是否合理
0
回復
102114
LV.2
5
2015-05-21 07:39
@笑著去愛去擁有
電流大，發熱就大，可以考慮并管
并管測溫度也差不多。。估計這個熱量不是vf產生的吧，我在輸出端串一個同類型管子，明顯串的溫度低很多。。
0
回復
102114
LV.2
6
2015-05-21 07:43
@jianjun8410
首先，你要先大概知道二極管上的功耗有多少W，其次根據你的溫升要求計算下是否需要外加散熱片，如果需要，外加散熱片熱阻計算值是多少，然后根據熱阻確定散熱方案是否合理
我的是5v 2A，二級管上產生的功耗怎么個計算～如果單是二極管的壓降乘上電流2A，最多也就0.5瓦
0
回復
2015-05-25 09:57
@102114
我的是5v2A，二級管上產生的功耗怎么個計算～如果單是二極管的壓降乘上電流2A，最多也就0.5瓦
開關損耗就不用算了。？？？
0
回復
2015-05-25 09:57
@102114
我的是5v2A，二級管上產生的功耗怎么個計算～如果單是二極管的壓降乘上電流2A，最多也就0.5瓦
如果要求很高只能用同步整流。。。。
0
回復
102114
LV.2
9
2015-05-25 12:31
@dxsmail
如果要求很高只能用同步整流。。。。

問題是溫度太高了，感覺不正常呀，不知道如何減少這損耗10U45有哪個做過溫度多少？

0
回復
2015-05-25 12:37
@102114
問題是溫度太高了，感覺不正常呀，不知道如何減少這損耗10U45有哪個做過溫度多少？
看一下肖特基上的電壓有沒有過壓？？？
0
回復
konglingzhi
LV.6
11
2015-05-25 17:50
@102114
并管測溫度也差不多。。估計這個熱量不是vf產生的吧，我在輸出端串一個同類型管子，明顯串的溫度低很多。。
如果是表面溫度85度那就已經很好了，我這邊很多客戶都是在95-105度，用10A/45V,TO-277封裝，有時不是看肖特基的電流大小，其實你換個15A/50V，TO-277，也許也一樣，封裝對散熱也有一定的限制，不能一味的依靠肖特基電流變大來降低溫度。
0
