  • 大家好，這臺焊機是一款igbt單管機，客戶送來時已經讓人修過，上板中的小驅動板已經燒壞，其上每一路中有兩只電阻，一只二極管，不知道是啥型號，參數多少，哪位大俠幫幫忙，謝謝

大家好，這臺焊機是一款igbt單管機，客戶送來時已經讓人修過，上板中的小驅動板已經燒壞，其上每一路中有兩只電阻，一只二極管，不知道是啥型號，參數多少，哪位大俠幫幫忙，謝謝

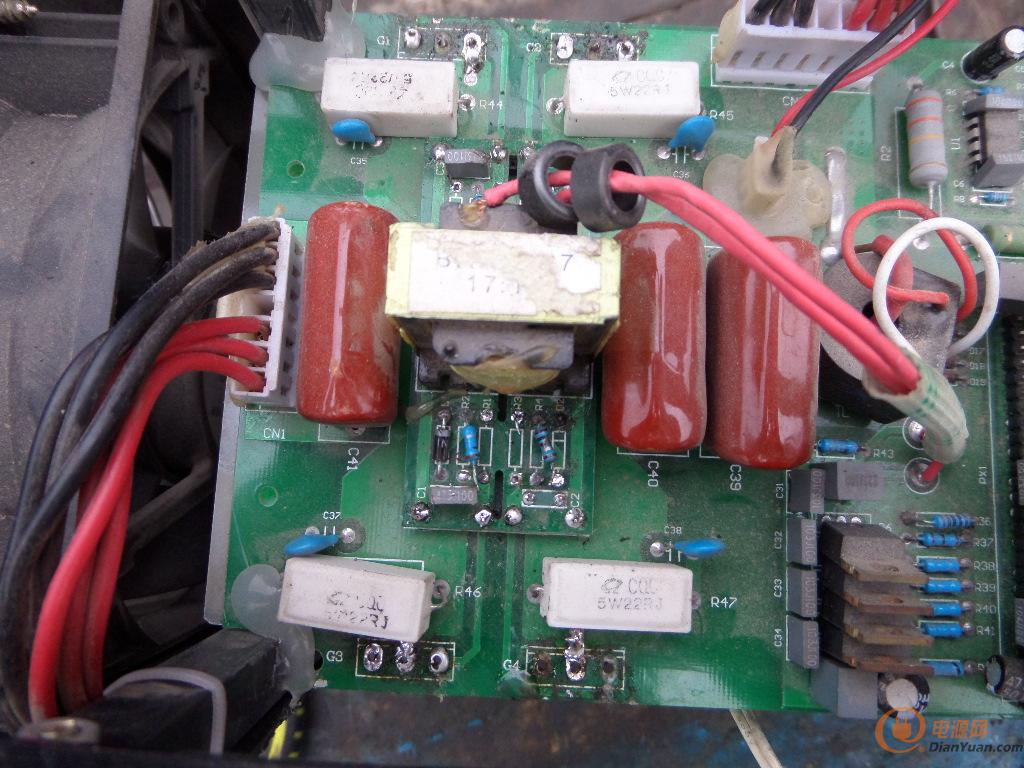

SAM_1722

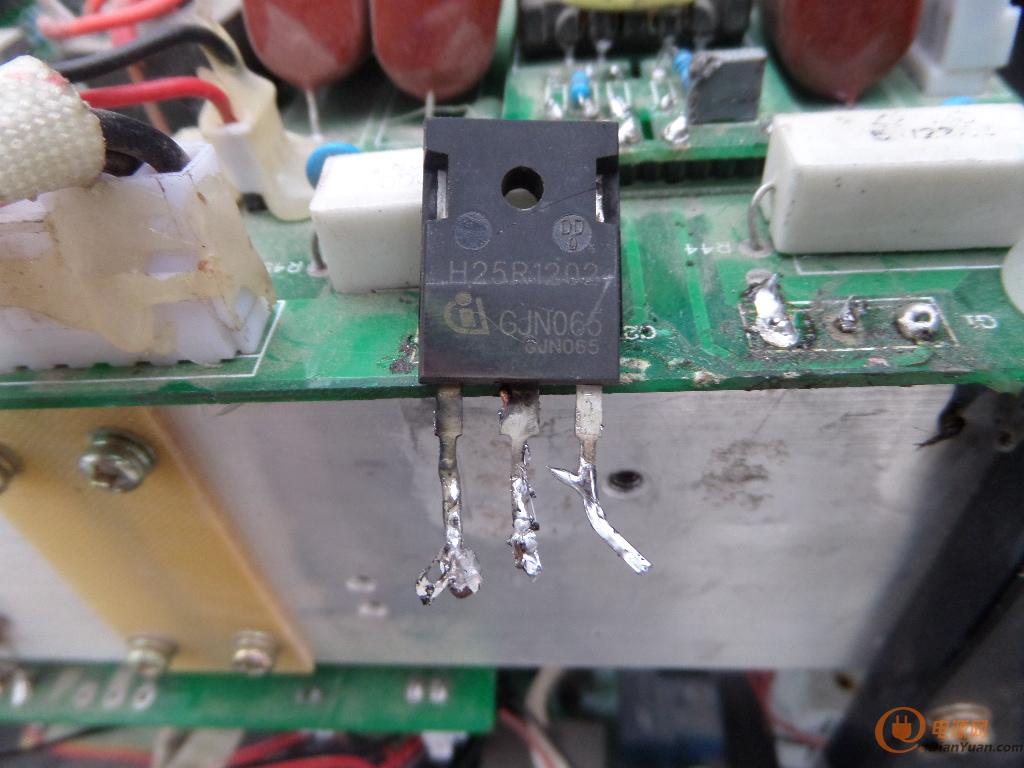

SAM_1723

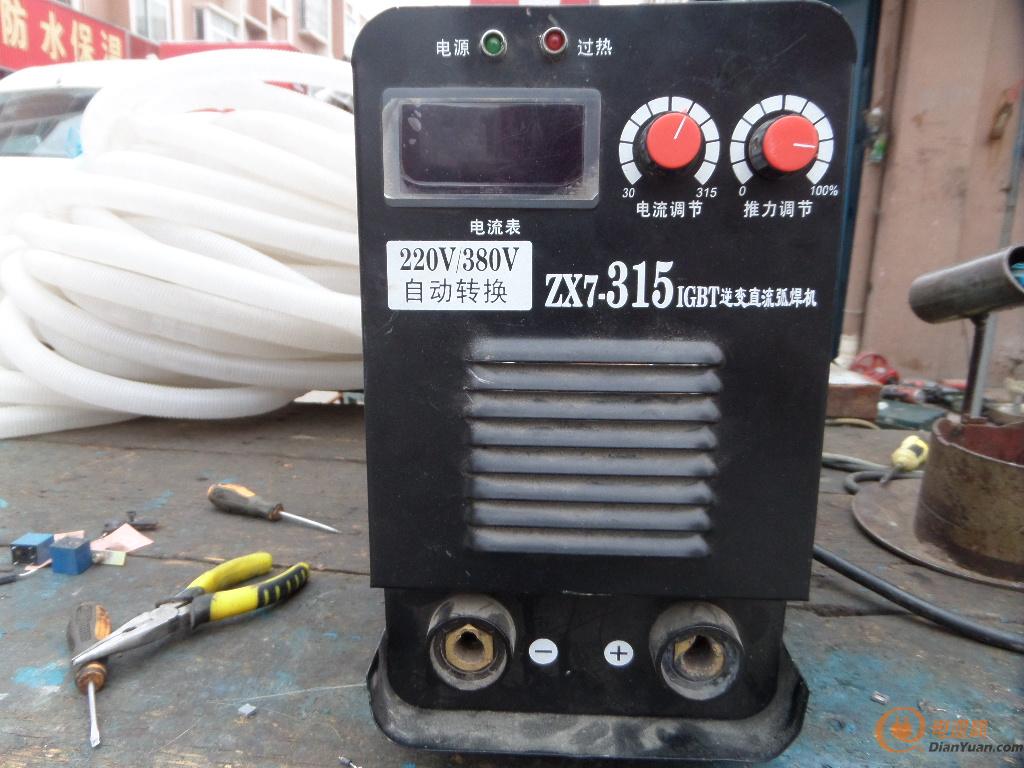

SAM_1721

全部回復(6)
正序查看
倒序查看
2015-05-27 10:04
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2015-05-27 11:35
板子被焊得不成樣，這個圖壇內應該有。
0
回復
btma
LV.8
4
2015-05-27 22:04

二極管應該是15~18V的穩壓管，與C1并聯的電阻應該是5~20k，另一個是20~100歐姆的，都是1/4W。

這個驅動可靠性比較低。

0
回復
操作工
LV.3
5
2015-09-23 09:40
315的機子，竟然用25R1202？這顆是RC結構的啊，是我的認知落伍了嗎？
0
回復
聞洪寶
LV.5
6
2015-09-23 16:25
二極管應該是IN5819，或者SR160，電阻5.1歐，22歐，差不多，再看看資料，只是建議
0
回復
聞洪寶
LV.5
7
2015-09-23 16:39
中間的電阻2.2--5.1，另一個20--22，電容103就可以，二極管就是我和你說的兩個都可以
