小功率高頻逆變器，現在名聲不太好，大家總感覺它太容易壞，可靠性不高，所以，有很多場合，現在還有人喜歡用工頻逆變器。這倒真是一個很實際的問題，加上現在大家都為了占領市場，降低價格，在成本有嚴格限止的情況下，機器當然是越做越爛，導致惡性循環。

    其實，如果我們?cè)陔娐飞喜扇∫稽c(diǎn)措施，有些故障還是可以避免的，當然，要提高一點成本，真是“魚”和“熊掌”不可兼得。那么，采取什么樣的方法呢，我的理解為一個字，“軟”，也就是在電路上要加上“軟特性”，讓功率器件工作在“舒服”的環境里，這樣，發生故障的概率可以大大降低。

  一、前級功率部分要做“軟”

    為了簡單，小功率的逆變器，前級一般用推挽方式，我也喜歡用推挽的，但是，推挽電路有一個問題，在開機的瞬間，驅動脈沖的占空比還沒有完全拉開的情況，前級MOS管的D極會有很高的反沖，有時會超過MOS管的耐壓值，這時就埋下了一個故障隱患，難怪，有時，一打開開關，逆變器就壞了?，F(xiàn)在，很多小功率逆變器，前級都是不做限功率保護的。如果MOS管一穿，一般很恐怖，有時還會引發明火。

    所以，我們一定要想點辦法，限止MOS管上面的反沖，讓MOS管D極上的波形，是慢慢的軟軟地拉開的，再加上一個前級功率限止電路，這樣，對前級而言，故障率可以大大降低，你就可以高枕無憂了。

二、后級功率部分也要做“軟”

    如果前級功率部分是工作在大電流狀態，那么后級功率部分就是工作在高壓狀態，加上又是直接和各種負載打交道的，所以，后級功率管的工作條件也很?chē)?yán)酷。如果想把后級功率部分的特性做軟，我覺得要從如下入手：

1.功率限止。也就是我們平時說的過載保護。首先我們不能簡單地給后級設置一個閥值，超過閥值就關機保護，這樣的機器是沒法用的，一掛沖擊性負載，機器就關機。其次，如果我們?cè)O(shè)置一個閥值，再加上一個延時，2秒鐘，等沖擊過后，如果還超過閥值，再關機，這樣，對沖擊性負載來講，非常好。但也有風險，如果這個負載非常重，后級還沒有撐到2秒，就燒掉了?？磥?lái)，如上這二種方法都不完善。所以，我還是喜歡用我的“過載軟壓縮”電路，當很重的沖擊性負載掛上去時，SPWM的脈沖自動限止，也就是輸出的正弦波頂部壓縮，雖然有點高次諧波，但輸出功率卻被限止了，不會有燒功率管的危險。用這種方法裝了很多機器，沒有一臺是因?yàn)闆_擊而燒壞的。

2.短路保護。短路保護電路現在有很多種，有可以長時間短路的，有一短路就關機的，只要設計得到位，一般都是可以的。我的短路保護電路，我曾發過一個貼子《短路它一年又何仿》。短路時，只有前級電路的空載電流，整機功耗很小，不會發熱。我看過一臺可以長時間短路的機器，發現短路時電流還有幾個安培，時間一長就熱，是不對的，時間長了，還是要燒。短路時一定要讓后級完全關閉，在短路解除時，自動讓它恢復工作。

3.做好SPWM芯片的保護工作，現在SPWM一般都是用單片機發生的，單片機很容易死機，所以一定要在電路上采取一點措施，絕對不能讓它出現死機現象。

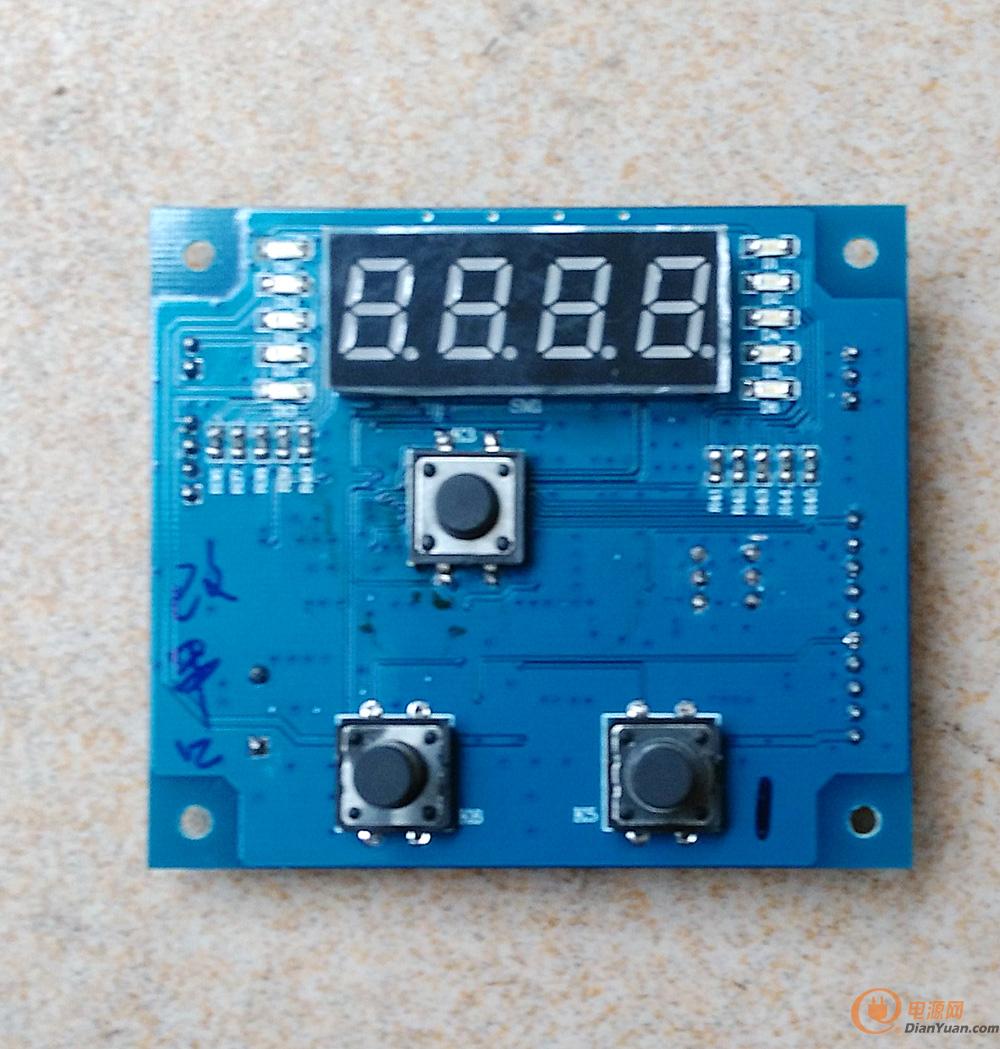

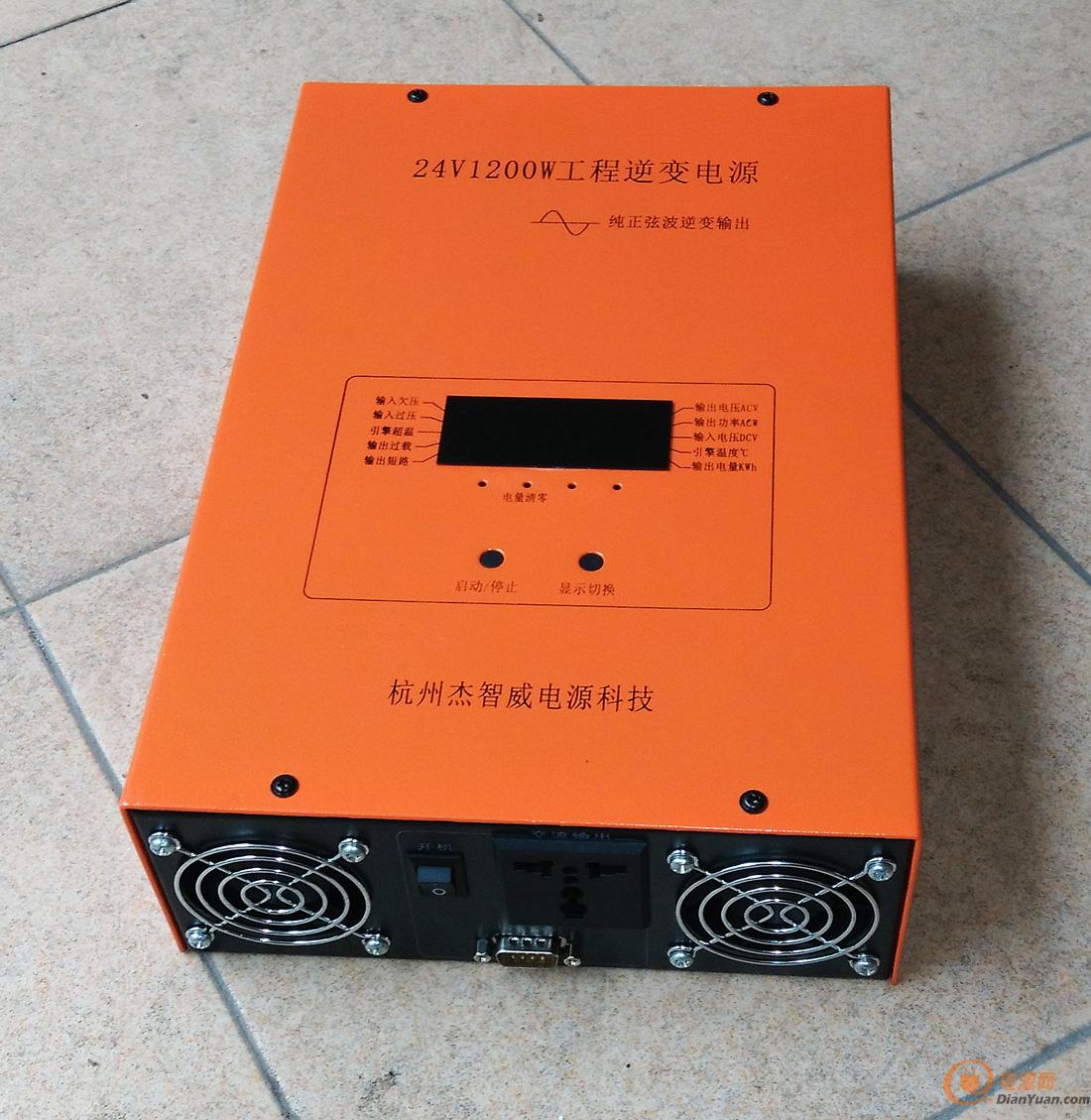

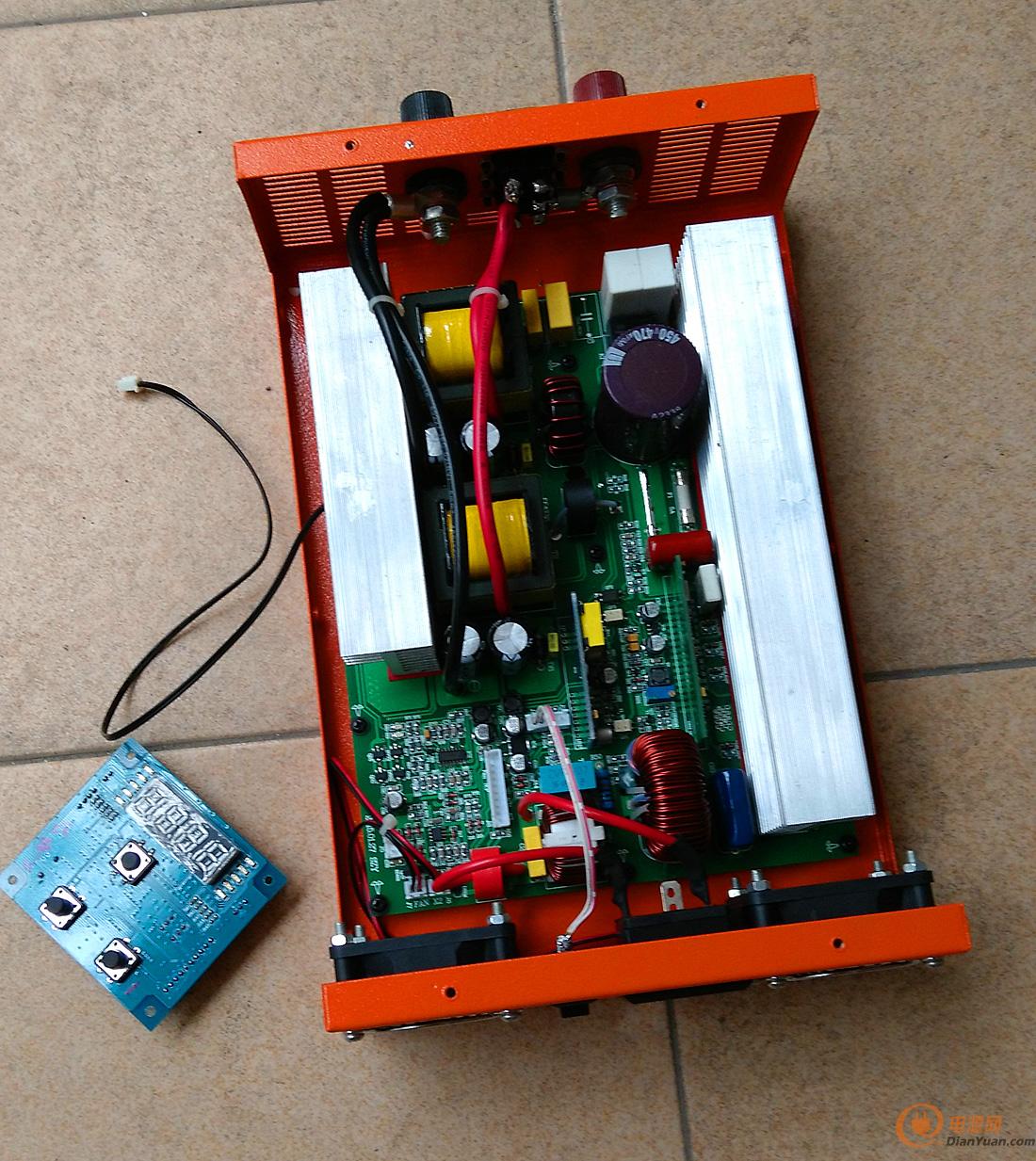

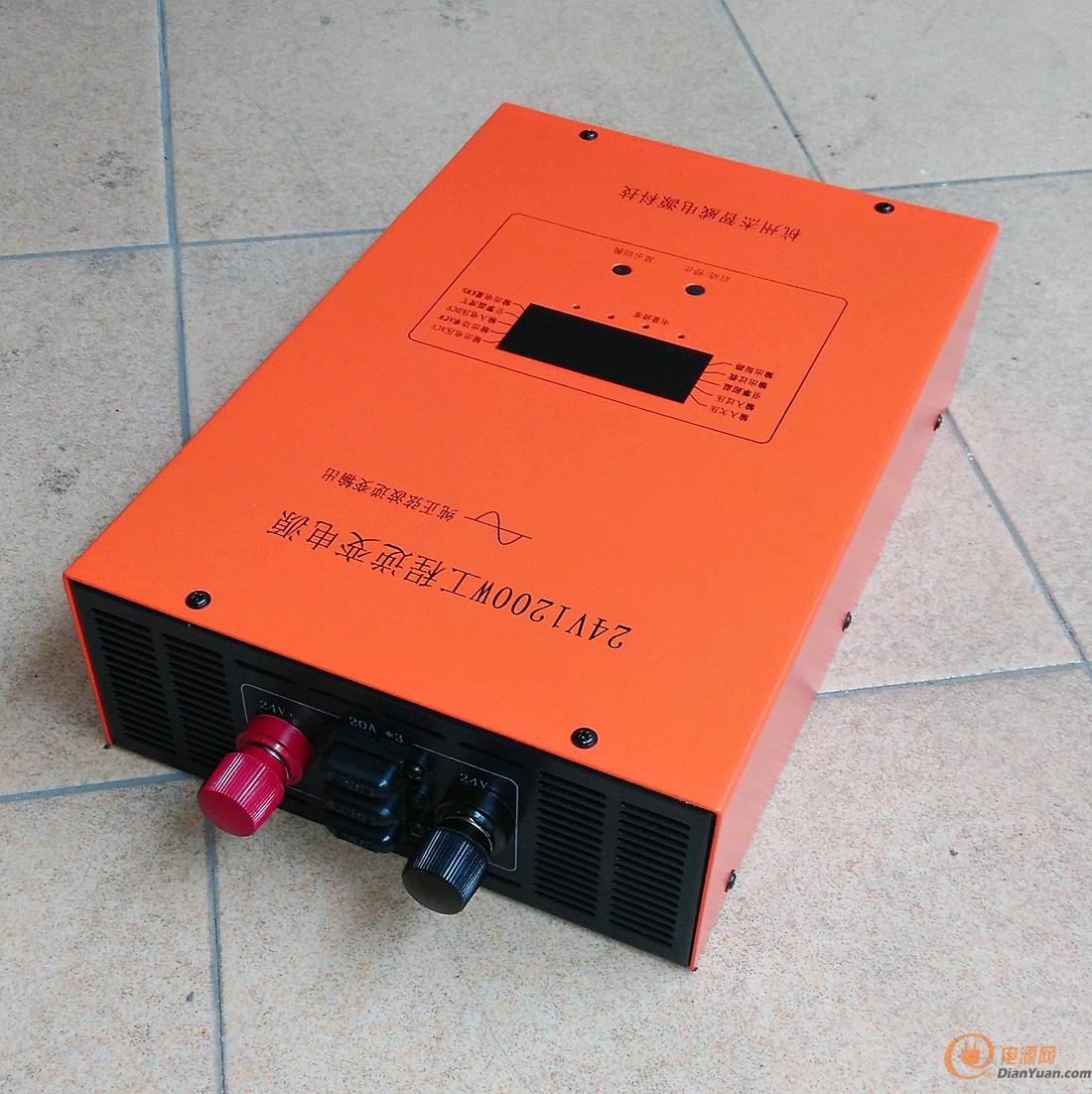

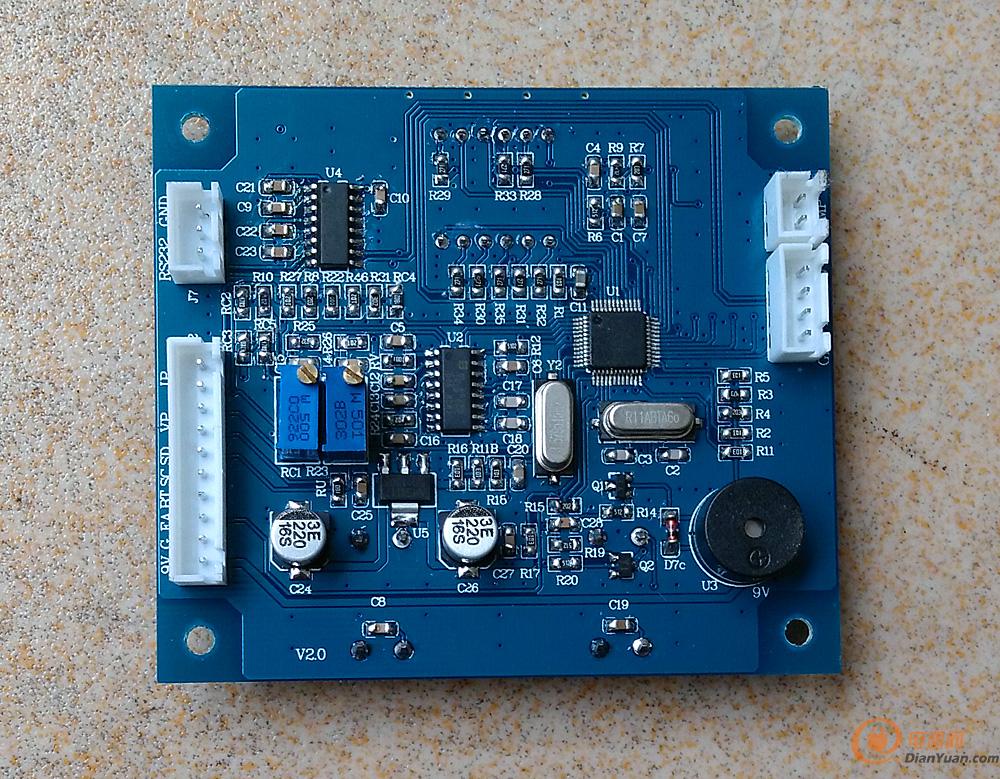

下面上幾張照片，是我最近做的其中一款工程逆變器，是具有前后級“軟特性”的，可靠性比較高，可以工作在比較嚴酷的環境下。圖中的藍色的是逆變器智能控制板，機器欠壓、過壓、過載、過溫、風扇控制、遠程監控等等，全是由這個單片機完成，這樣主機的主板部分相對就簡單多了。這個單片機的程序是一位大學生朋友小高寫的，寫得很不錯，在此表示衷心的感謝。
