模塊功能特點：

◇ 在線實時監測蓄電池組各單體電壓、組端電壓、充放電電流和溫度等；

◇ 在線自動定期（周期可設）監測蓄電池組各單體內阻；

◇ 在線自動均衡維護功能，降低蓄電池組離散性，提高各蓄電池組各單體浮充電壓的一致性；

◇ 實時報警功能，實現對電壓、溫度、內阻的超限報警，實現設備故障、防盜報警；

◇ 可通過干接點或串口實現遠程計算機報警，并顯示報警內容和自動生成報警記錄；

◇ 最先進的四線制內阻測試法，可有效避免因蓄電池組連接條壓降等原理引起的測量誤差；

◇ 采用模塊化設計，安裝、使用和維護方便；

◇ 可配合我司蓄電池性能分析專家診斷方法(專利號：CN200710068081.9)，準確判斷蓄電池組性能及變化趨勢，并給出維護建議；

◇ 完善的計算機管理分析監控軟件，強大的數據處理能力，并自動生成各項報表；

◇ 全面和先進的蓄電池監測、維護和診斷技術，開啟蓄電池維護和管理工作新時代。

電壓檢測精度：±0.2%

電壓檢測范圍： 1.5V～3.0V (適用于2V蓄電池)

4.5V～8.0 V (適用于6V蓄電池)

9.0V～16.0 V (適用于12V蓄電池)

電流檢測精度：±2.0%

電流檢測范圍： 0～±2000 A

溫度測量精度：±0.5℃

內阻檢測范圍： 0.1mΩ～100mΩ

內阻檢測一致性：±(2.5%+25μΩ)

通訊接口：RS485、RS232

輸出I/O口：二路干接點，可用于報警輸出與控制

工作電源：DC48±15%或AC/DC220±15%或DC110V±15%

在A/S型基礎上，可擴展C/D型：

C型（Control Unit）在A/S型基礎上增加CU模塊，具有數據存儲、分析、統計、處理能力，可解決多個BMM聯接問題。

D型（Diagnosis）在C型基礎上內置蓄電池容量分析軟件，可直接輸出蓄電池容量分析結果。

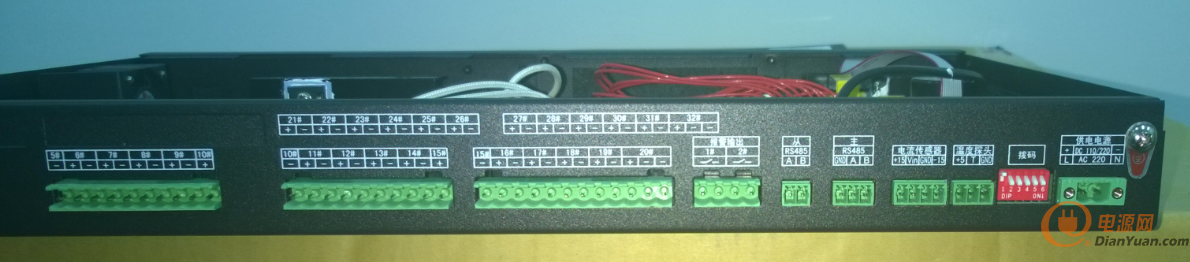

模塊接口：

模塊可檢測32節電池組電壓，內阻。一路電池組溫度和電池組電流。

模塊開蓋圖：

電池電壓切換繼電器組：

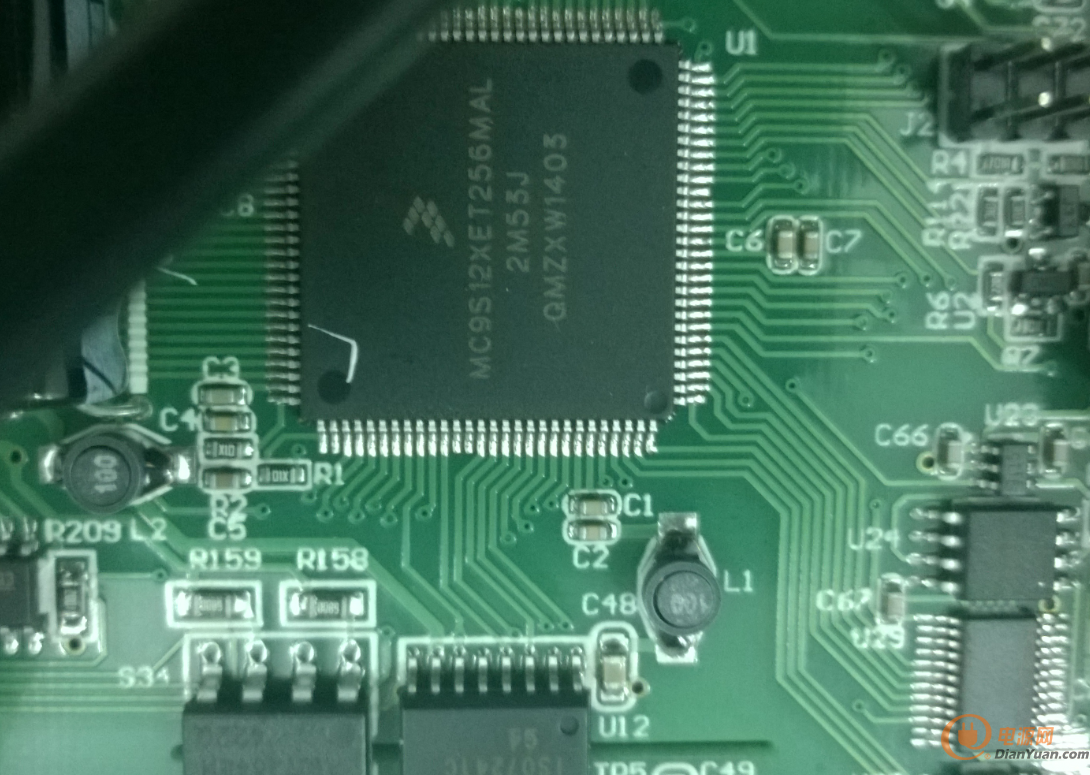

主控CPU:

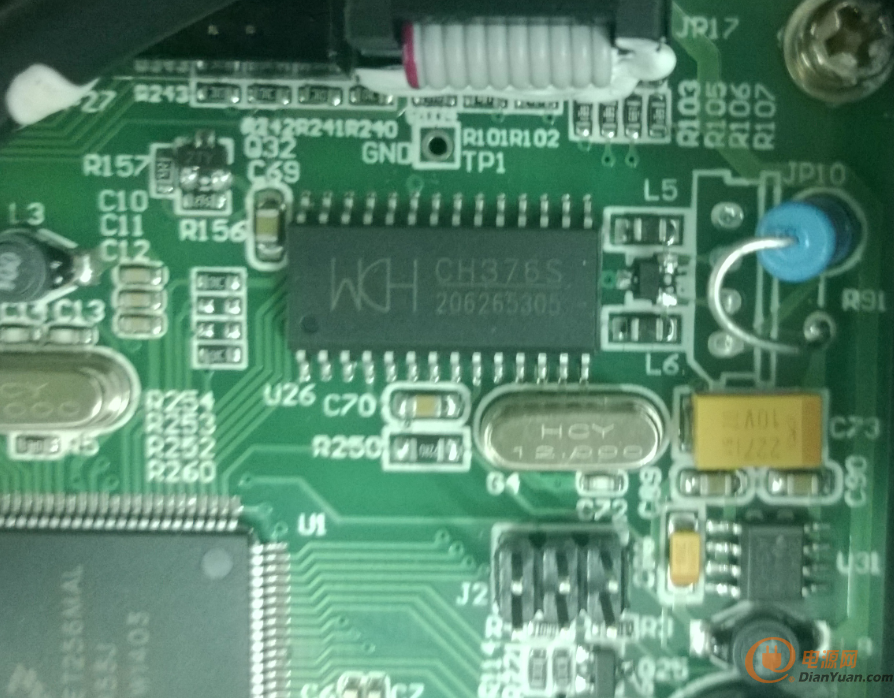

U盤驅動芯片：

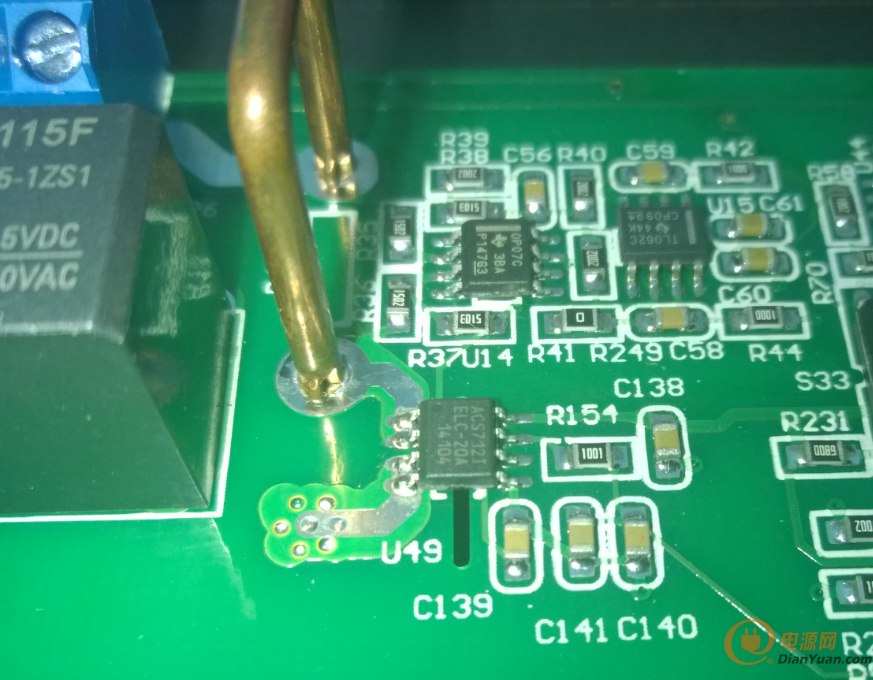

電池放電及電流采集：

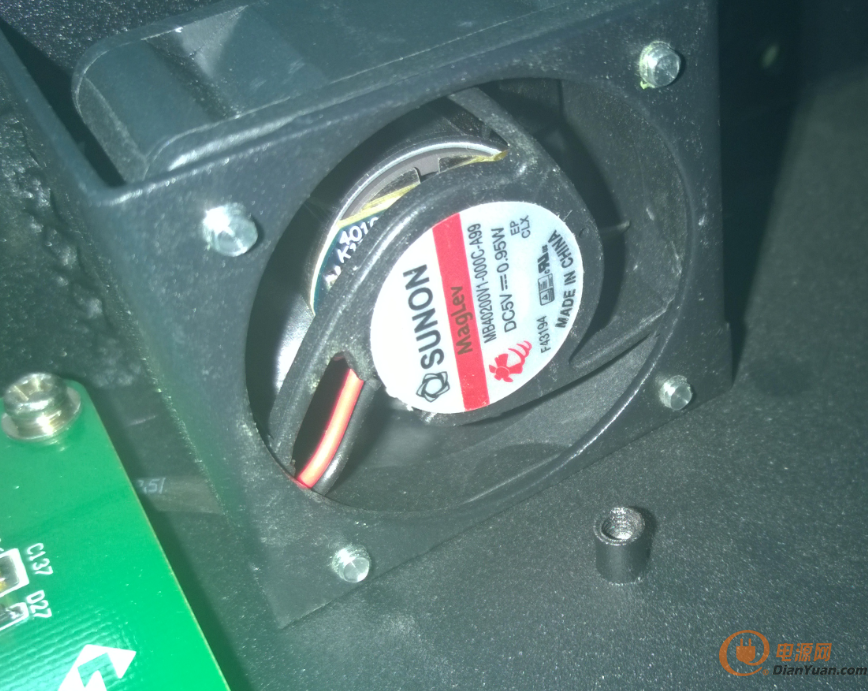

散熱風扇：

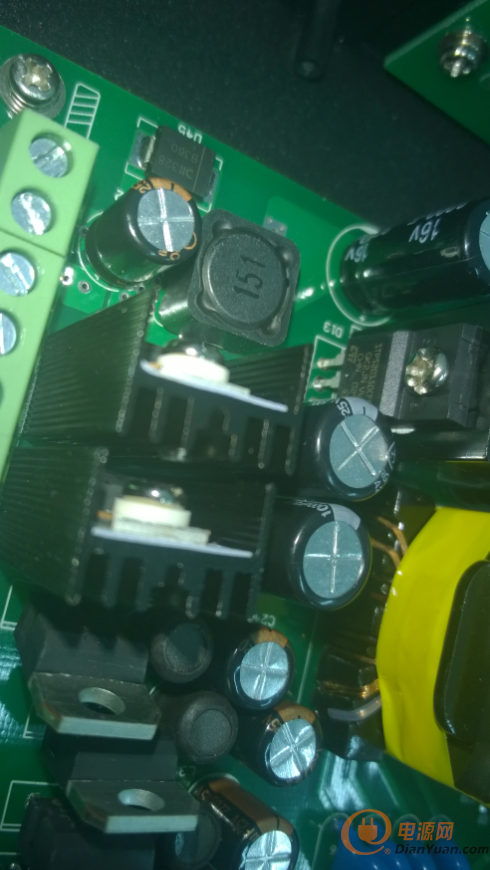

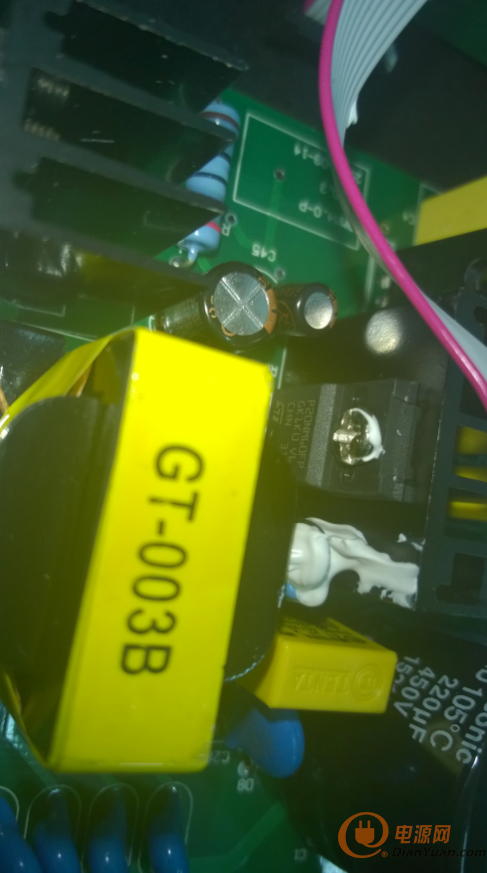

輔助電源：

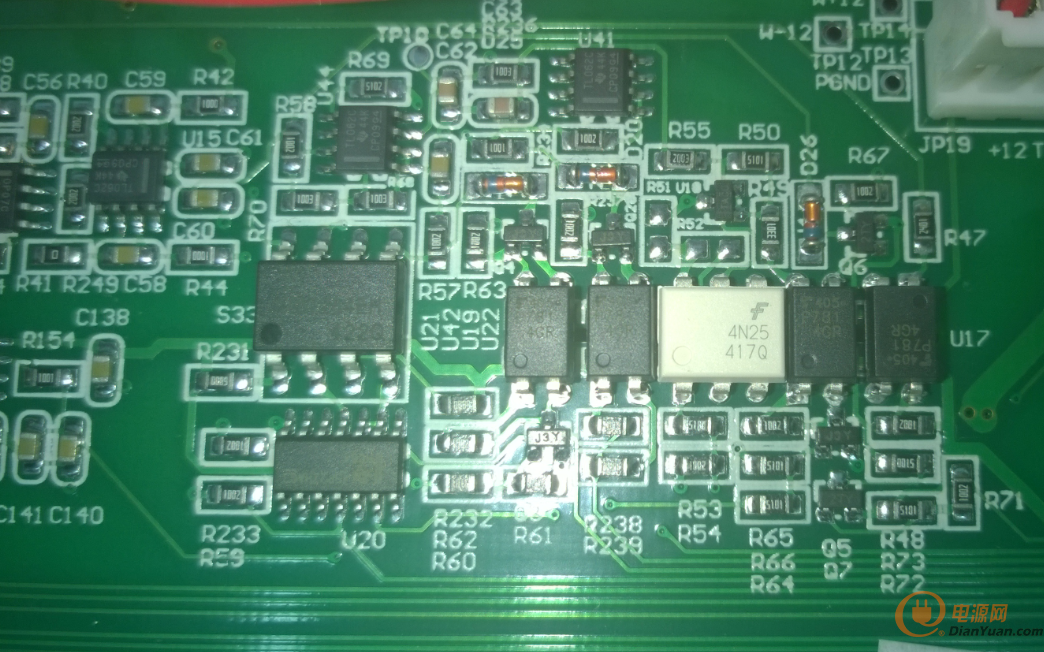

繼電器驅動及互鎖：

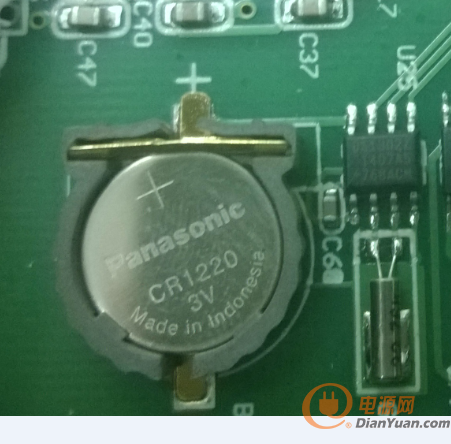

RTC ds1302：

RS485部分：
