3842做的開關電源帶載和不帶載,開關頻率會變的??

3842做的開關電源帶載和不帶載,開關頻率會變的,帶載時頻率為60K,帶載后頻率為30K.難道要這樣嗎?還有難聽的聲音
原理圖如附件1175052055.pdf
那位高人指點指點.如何解決!
全部回復(23)
正序查看
倒序查看
fsy1001
LV.5
2
2007-03-28 12:08
你的電路,高壓補償
跟諧波補償電路都是有問題的
不變是不正常的,證明你的板沒有畫錯啊
^_^
0
回復
fsy1001
LV.5
3
2007-03-28 12:31
你的諧波補償電路有問題,是你頻率變化的主要原因
另外你輸入電壓變化的時候頻率也回變是不是啊
0
回復
chinamcu
LV.2
4
2007-03-28 14:41
@fsy1001
你的諧波補償電路有問題,是你頻率變化的主要原因另外你輸入電壓變化的時候頻率也回變是不是啊
我是抄的人家的呀
0
回復
chinamcu
LV.2
5
2007-03-28 14:56
@fsy1001
你的電路,高壓補償跟諧波補償電路都是有問題的不變是不正常的,證明你的板沒有畫錯啊^_^
怎樣修正呢?
我現在去掉Q1、R10.測量3842的8腳和5腳電壓在264和85V的時候都是5V,而且不變的,
叫聲基本沒有了.但是頻率還是在變化,空載波形為56k,滿載為30k
0
回復
chinamcu
LV.2
6
2007-03-28 15:50
@fsy1001
你的諧波補償電路有問題,是你頻率變化的主要原因另外你輸入電壓變化的時候頻率也回變是不是啊
改好的電流,
空載時,不會隨輸入電壓而開關頻率變化.
但滿載會隨輸入電壓之開關頻率變化.
什么原因?
測量了8腳和5腳電壓沒有變化,5v
0
回復
fjhcyx
LV.1
7
2007-03-28 22:40
我也遇到過,看看振蕩器的波形,尖刺很大吧,不過還沒解決
0
回復
rhett
LV.8
8
2007-03-29 06:29
@chinamcu
改好的電流,空載時,不會隨輸入電壓而開關頻率變化.但滿載會隨輸入電壓之開關頻率變化.什么原因?測量了8腳和5腳電壓沒有變化,5v
R10接錯位置了.
先好好看看芯片的資料,這些在資料上都有.
0
回復
chinamcu
LV.2
9
2007-03-29 06:35
@rhett
R10接錯位置了.先好好看看芯片的資料,這些在資料上都有.
R10我已經移去.不裝.兩種情況下的頻率還是在變化呀.空載53k,滿載30k,低壓時聲音還是能聽到一點點.?
0
回復
rhett
LV.8
10
2007-03-29 07:30
@chinamcu
R10我已經移去.不裝.兩種情況下的頻率還是在變化呀.空載53k,滿載30k,低壓時聲音還是能聽到一點點.?
把R11去掉就不變了
0
回復
chinamcu
LV.2
11
2007-03-29 10:24
@rhett
把R11去掉就不變了

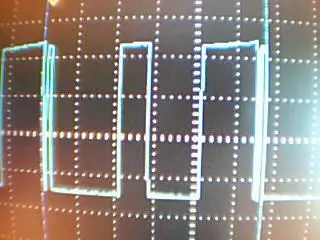

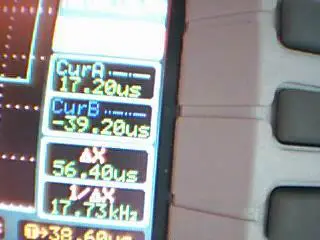

這是我把R7,Q1、R10移去后的波形,加載和500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175133791.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175133802.jpg');}" onmousewheel="return imgzoom(this);">

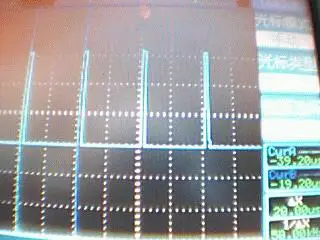

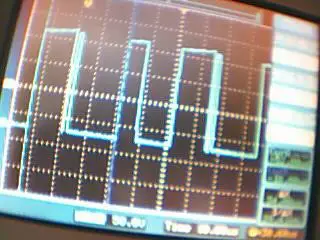

不加載的圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175133813.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175133822.jpg');}" onmousewheel="return imgzoom(this);">
其中加載的圖片倆個規則的脈沖之間有一個不規則的脈沖,是什么意是?
0
回復
2007-03-29 16:03
@fjhcyx
我也遇到過,看看振蕩器的波形,尖刺很大吧,不過還沒解決
加大磁芯間隙試試,以前我好像也出現過,就是這樣加大再進行調試搞定的.
0
回復
2007-03-29 16:48
R8、R9、R10去掉   R6改為150K   R3改為47Ω   R1改為1K  ;C2、D6、D7去掉  1腳150K電阻到地;C3改為0.22UF
0
回復
2007-03-29 16:53
@power20071983
R8、R9、R10去掉  R6改為150K  R3改為47Ω  R1改為1K  ;C2、D6、D7去掉  1腳150K電阻到地;C3改為0.22UF
817的CTR選PC817B的   CTR是130%~260%     你的零件參數都沒標明   UC3842~3845都很好搞啊
0
回復
2007-03-29 17:00
@power20071983
817的CTR選PC817B的  CTR是130%~260%    你的零件參數都沒標明  UC3842~3845都很好搞啊
Q1  R12  R12都要的   那是鋸齒波斜率上升補償   那個要的
0
回復
2007-03-29 17:08
@power20071983
Q1  R12  R12都要的  那是鋸齒波斜率上升補償  那個要的
C5改為102P , 有鋸齒波斜率上升補償  可以去掉R7   IC1的7腳要加一個bypass 電容
0
回復
2007-03-29 17:13
@power20071983
C5改為102P,有鋸齒波斜率上升補償  可以去掉R7  IC1的7腳要加一個bypass電容
C4改為102  不是C5 ,打錯了;R13阻值改小
0
回復
2007-03-29 17:19
@power20071983
C4改為102  不是C5,打錯了;R13阻值改小
低壓有聲音   把C3改為224的獨石電容 看看,VT1的G極需接一個10K電阻到地
0
回復
power_sz
LV.7
19
2007-03-29 20:20
@power20071983
低壓有聲音  把C3改為224的獨石電容看看,VT1的G極需接一個10K電阻到地
這種現象叫大小頭(或大小波),可能和Layout等原因有關,還可以增加電感量試試.
0
回復
rhett
LV.8
20
2007-03-29 21:52
@chinamcu
這是我把R7,Q1、R10移去后的波形,加載和[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175133791.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175133802.jpg');}"onmousewheel="returnimgzoom(this);">不加載的圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175133813.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175133822.jpg');}"onmousewheel="returnimgzoom(this);">其中加載的圖片倆個規則的脈沖之間有一個不規則的脈沖,是什么意是?
現在頻率還變不變了?
0
回復
chinamcu
LV.2
21
2007-04-06 13:41
@power20071983
R8、R9、R10去掉  R6改為150K  R3改為47Ω  R1改為1K  ;C2、D6、D7去掉  1腳150K電阻到地;C3改為0.22UF
R1有影響嗎?
0
回復
chinamcu
LV.2
22
2007-04-06 14:11
@power20071983
817的CTR選PC817B的  CTR是130%~260%    你的零件參數都沒標明  UC3842~3845都很好搞啊
我的元件參數表明了的.我的額定電流是3A,現在負載在大于1.5A時6腳波形變得很亂.
0
回復
2007-04-06 14:17
@chinamcu
R1有影響嗎?
跟R1無關
0
回復
chinamcu
LV.2
24
2007-04-06 14:34
@power_sz
這種現象叫大小頭(或大小波),可能和Layout等原因有關,還可以增加電感量試試.
電感量增加了!
