UC3854做PFC直流母線電壓一直上升

PWM信號和直流母線電壓QQ截圖20150604104403PFC.pdf

附件里面是電路圖，電容用的是470uF的電容，用Saber仿真感覺波形是對的，仿的是3KW的波形。我實際做實驗的時候帶的是20Kohm的負載，給一個交流50V的輸入，然后直流母線電壓一直上升，最大都上升到600多V了，PWM信號的占空比也一直很大。請教各位大神有可能是什么問題。

謝謝！

全部回復(15)
正序查看
倒序查看
2015-06-04 14:33
最后都沒穩定下來嗎？有可能是沒閉環。就是占空比一直是最大。
0
回復
wxg152629
LV.2
3
2015-06-04 15:13
@新月GG
最后都沒穩定下來嗎？有可能是沒閉環。就是占空比一直是最大。
占空比一直都很大，沒閉環的原因可能有些什么呢？
0
回復
2015-06-05 00:10
@wxg152629
占空比一直都很大，沒閉環的原因可能有些什么呢？

可能性很多，這個要自己慢慢查。如果沒有焊錯的話，可以試著調節下運放上的電阻電容值，即比例積分參數。

1
回復
wxg152629
LV.2
5
2015-06-05 11:39
@新月GG
可能性很多，這個要自己慢慢查。如果沒有焊錯的話，可以試著調節下運放上的電阻電容值，即比例積分參數。

真是太感謝您了，我們把那個電壓環的帶寬降低之后電壓穩定下來了，但是現在還有幾個問題：

1.電壓電流波形不是太好

2.上高一點的交流電（170V）會把那個IGBT給燒掉，上60V的交流電就不會燒掉。

您有空幫我看看可能是什么原因，謝謝您。

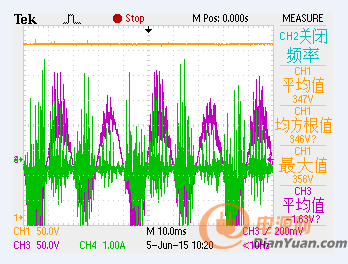

ps:紫色的波形是交流輸入電壓波形，綠色的是交流電流波形。

0
回復
2015-06-06 00:04
@wxg152629
真是太感謝您了，我們把那個電壓環的帶寬降低之后電壓穩定下來了，但是現在還有幾個問題：1.電壓電流波形不是太好2.上高一點的交流電（170V）會把那個IGBT給燒掉，上60V的交流電就不會燒掉。您有空幫我看看可能是什么原因，謝謝您。[圖片]ps:紫色的波形是交流輸入電壓波形，綠色的是交流電流波形。
要測一下IGBT的尖峰電壓，看是否超耐壓了。這個是高壓，最好用高壓差分探頭測，普通探頭容易燒。
0
回復
wxg152629
LV.2
7
2015-06-08 10:33
@新月GG
要測一下IGBT的尖峰電壓，看是否超耐壓了。這個是高壓，最好用高壓差分探頭測，普通探頭容易燒。
謝謝您的回帖，我還想問一下您的就是像這種PFC電路軟起動您是怎么搞的，我們先前加了一個水泥電阻，但是加了水泥電阻，這個電路運行就不正常了，仿真也顯示電路運行不正常。謝謝您。
0
回復
wxg152629
LV.2
8
2015-06-09 11:36
@新月GG
要測一下IGBT的尖峰電壓，看是否超耐壓了。這個是高壓，最好用高壓差分探頭測，普通探頭容易燒。

今天做實驗的時候，我們采用的方法是先上交流電在上控制電，我們先把交流電壓調到50V，然后上電，待輸出直流電壓穩定后上控制電，剛上控制電的時候，發現那個母線電壓有個500多V的沖擊，之后我們在慢慢將交流電壓調到220V，這期間都沒出現問題，我想問一下您，為什么剛給UC3854上電的時候母線電壓會有一個沖擊，這該怎么解決，謝謝您。

0
回復
wxg152629
LV.2
9
2015-06-09 14:48
@wxg152629
今天做實驗的時候，我們采用的方法是先上交流電在上控制電，我們先把交流電壓調到50V，然后上電，待輸出直流電壓穩定后上控制電，剛上控制電的時候，發現那個母線電壓有個500多V的沖擊，之后我們在慢慢將交流電壓調到220V，這期間都沒出現問題，我想問一下您，為什么剛給UC3854上電的時候母線電壓會有一個沖擊，這該怎么解決，謝謝您。

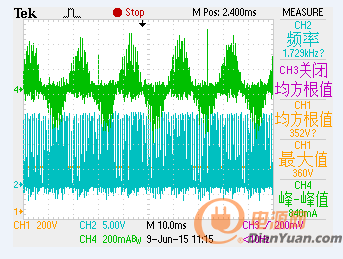

這是今天幾乎空載的時候測得的波形

0
回復
Rochen
LV.2
10
2015-06-09 17:24
@wxg152629
這是今天幾乎空載的時候測得的波形[圖片]
今天做的還不錯。
0
回復
2015-06-12 00:05
@wxg152629
謝謝您的回帖，我還想問一下您的就是像這種PFC電路軟起動您是怎么搞的，我們先前加了一個水泥電阻，但是加了水泥電阻，這個電路運行就不正常了，仿真也顯示電路運行不正常。謝謝您。
一般芯片都有軟啟功能，3854應該有軟啟功能，你看下芯片資料吧，上面應該有說。
0
回復
Rochen
LV.2
12
2015-06-12 09:53
@新月GG
一般芯片都有軟啟功能，3854應該有軟啟功能，你看下芯片資料吧，上面應該有說。
看到了，這個芯片可以自動設置軟啟動，現在在測試的時候，我們是用直流電源給3854單獨供電的，所以沒法一起上電。。。。
0
回復
wxg152629
LV.2
13
2015-06-15 20:38
@新月GG
一般芯片都有軟啟功能，3854應該有軟啟功能，你看下芯片資料吧，上面應該有說。
謝謝您一直以來給我們的幫助，您有沒有遇到過加了PFC之后會對其它路電源產生干擾的情況啊，我們現在做的板子是用電源芯片將PFC輸出的DC350V的電壓轉成5V 15V 24V,現在發現15V的電毛刺比較大，導致IPM誤動作，請問一下這種情況應該怎么解決啊

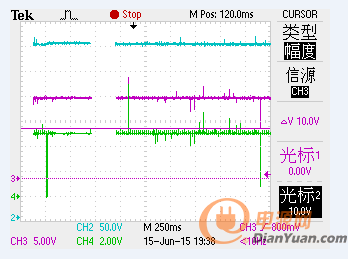

藍色的是直流母線電壓350V，紫色的是15V供電電壓，綠色的是IPM的Fault信號。謝謝您！

0
回復
wxg152629
LV.2
14
2015-06-18 11:23
@wxg152629
謝謝您一直以來給我們的幫助，您有沒有遇到過加了PFC之后會對其它路電源產生干擾的情況啊，我們現在做的板子是用電源芯片將PFC輸出的DC350V的電壓轉成5V15V24V,現在發現15V的電毛刺比較大，導致IPM誤動作，請問一下這種情況應該怎么解決啊[圖片]藍色的是直流母線電壓350V，紫色的是15V供電電壓，綠色的是IPM的Fault信號。謝謝您！
已經找到原因了，出現IPM故障的原因是IPM電流有沖擊。
0
回復
Rochen
LV.2
15
2015-06-18 21:54
我也在做這個，boostPFC，功率帶到3KW的時候電壓降的很多，示波器顯示已經小于200V了。。。。。就算Ton=0，那有效值也是大于220的啊，為什么會小于200V呢？
0
回復
Rochen
LV.2
16
2015-06-18 22:21

F0043TEK

UC3854做的，紅色的CH3是網側電壓，黃色是電流，電流波形有點超前。
