推挽正激半橋電路 MOS管VDS振蕩 輸入電流不正常 求解？？？

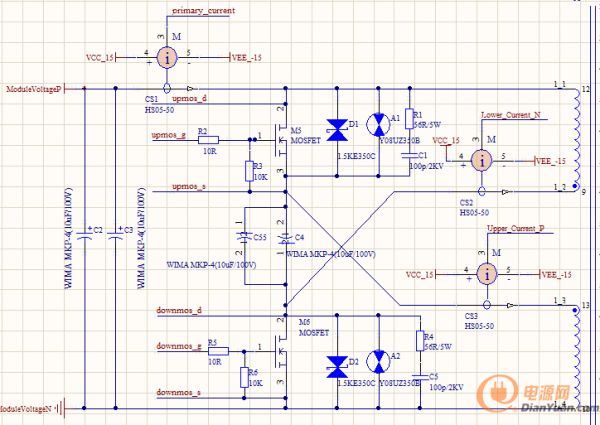

推挽正激電路如下圖所示



推挽正激電路

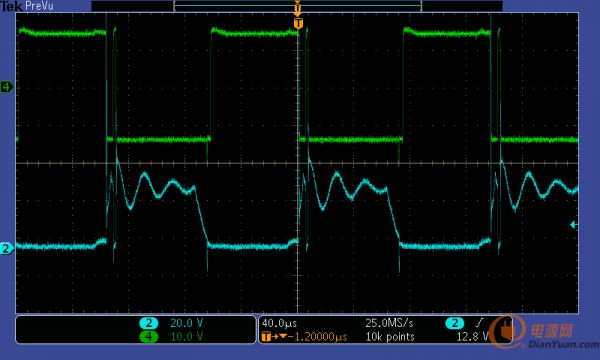

MOS管GS驅動電壓正常，DS電壓紋波較大，如下圖

tek00000

1 綠色為GS電壓，2藍色為DS電壓

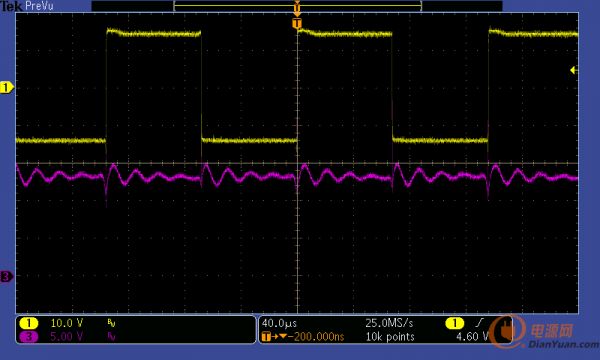

原邊輸入電流不正常，如下圖

tek00036



1黃色為MOS管GS驅動電壓波形，3紫色為原邊輸入電流波形，相當不正常，求高人指點





全部回復(2)
正序查看
倒序查看
2015-06-17 17:43
DS有變壓器釋能時的電壓疊加，尖峰是會比較高的
0
回復
2024-06-26 20:33

輸入儲能電容離MOS管遠會造成這樣

0
回復
