【學生專區】BUCK課程實踐課1測試

萌萌老師的第一堂實踐課上完了，怎么樣？是不是對于聰明的你來說，一點難度都沒有？

好~萌萌助理來收“答卷”嘍~


怎么交卷呢？

把你組裝好，并測試好的BUCK電路板，拍好照片，回復到本帖中，（成功回復后，要主動和我聯系哦~電源網-璐璐1929515385~）


好啦~等著萌萌助理審核吧~


PS：主動和我聯系后，測試通過，即可開啟下一章節課程

全部回復(79)
正序查看
倒序查看
2015-06-29 17:48

電路測試成功。

0
回復
2015-06-29 17:55
@王成美業

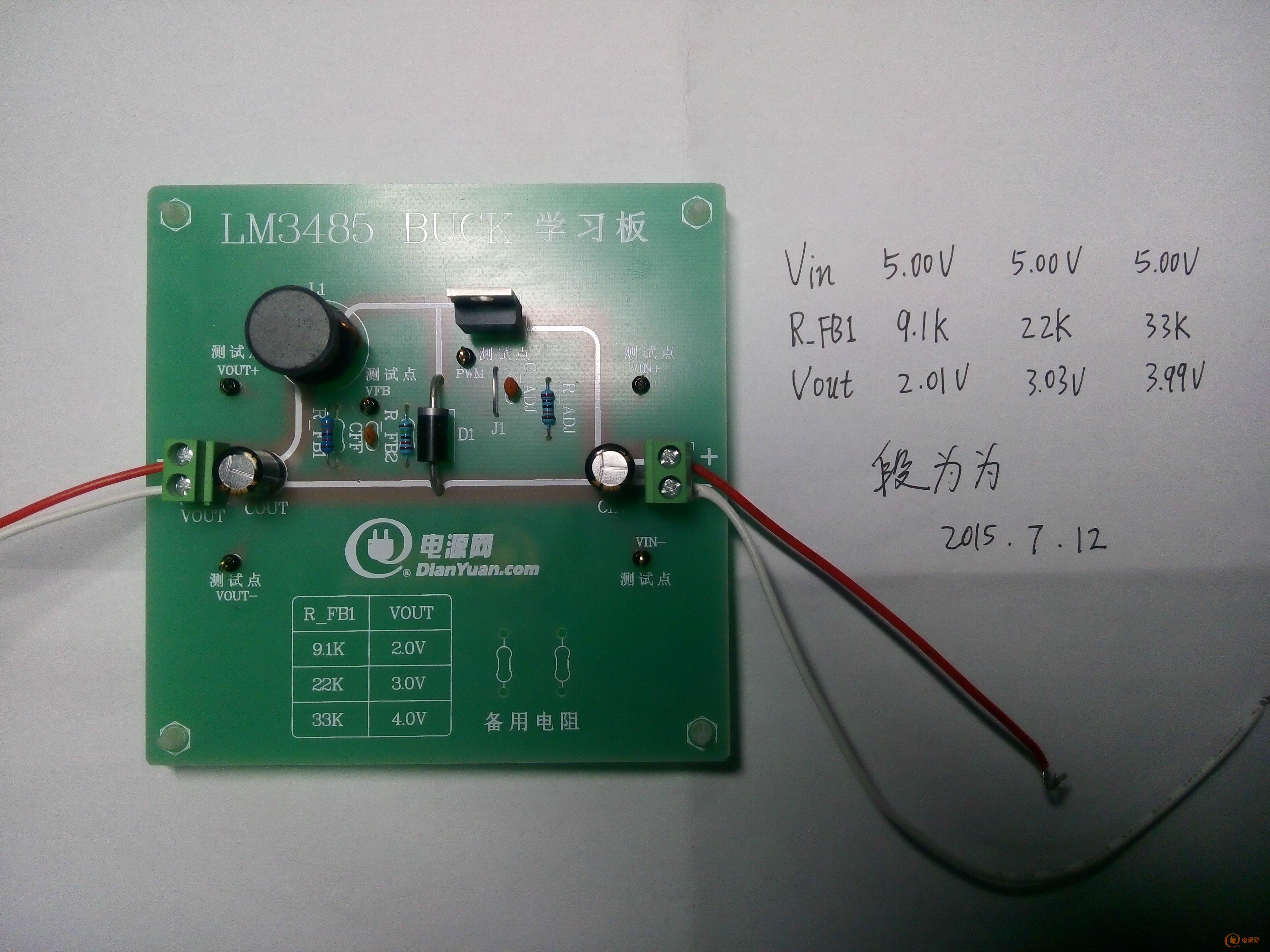

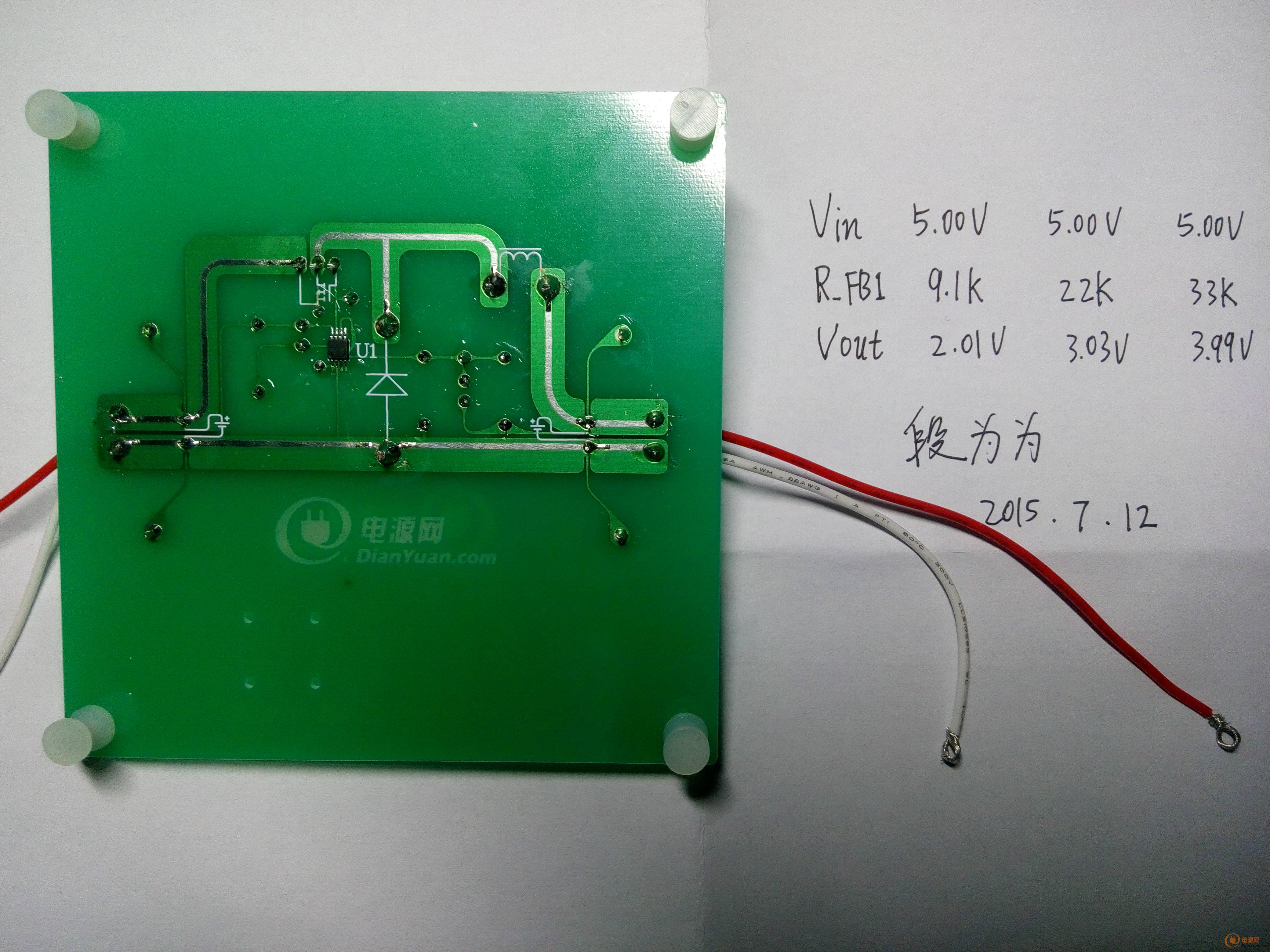

[圖片][圖片]電路測試成功。
太膩害了
0
回復
2015-07-02 11:47
@王成美業
[圖片][圖片]電路測試成功。
第一名 恭喜  恭喜
0
回復
2015-07-02 11:49
@hebut_chenlei
第一名恭喜 恭喜
謝謝
0
回復
吳家豪
LV.1
6
2015-07-11 15:09

0
回復
2015-07-12 13:23

0
回復
dw7517
LV.1
8
2015-07-12 18:40

電路測試OK。

0
回復
2015-07-13 09:22
@吳家豪
[圖片][圖片]
好~此章節課程已通過哦~，下一章節加油~！
0
回復
2015-07-13 09:23
@心地平線
[圖片][圖片][圖片]
好~此章節課程已通過哦~，下一章節加油~！
0
回復
2015-07-13 09:23
@dw7517
[圖片][圖片]電路測試OK。
好~此章節課程已通過哦~，下一章節加油~！
0
回復
2015-07-17 14:06

測試成功

0
回復
2015-07-17 15:15
@fengzheng1995
[圖片]測試成功
贊~通過考核哦~
0
回復
Pl314
LV.1
14
2015-07-18 18:35

R_FB1我換成了503的可調電阻。R_FB2取15K，R_ADJ取200K，C_ADJ取102  ，CFF101. 輸出穩定，準確度達到0.1V以上

0
回復
2015-07-20 10:33
@Pl314
[圖片][圖片]R_FB1我換成了503的可調電阻。R_FB2取15K，R_ADJ取200K，C_ADJ取102 ，CFF101.輸出穩定，準確度達到0.1V以上
為神馬要換成可調電阻呢？能說說么
0
回復
NoTraum
LV.3
16
2015-07-20 22:49

電路板已組裝測試完成。。。

RFB_2阻值15K，R_ADJ阻值200K，C_Adj取值102，CFF取值101（這兩個電容取值換過來應該影響不大，做濾波用）

測試電壓誤差均小于0.01V，還沒帶載測。紋波系數，負載調整率，電壓調整率，效率有機會的話可以測一下。

以下屬個人意見：

1.輸入一般放左邊的吧，差點把輸出當輸入了

2.RFB_2還是換成50K的電位器比較好，可以讓輸出電壓可調

0
回復
2015-07-21 09:11
@NoTraum
[圖片]電路板已組裝測試完成。。。RFB_2阻值15K，R_ADJ阻值200K，C_Adj取值102，CFF取值101（這兩個電容取值換過來應該影響不大，做濾波用）測試電壓誤差均小于0.01V，還沒帶載測。紋波系數，負載調整率，電壓調整率，效率有機會的話可以測一下。以下屬個人意見：1.輸入一般放左邊的吧，差點把輸出當輸入了2.RFB_2還是換成50K的電位器比較好，可以讓輸出電壓可調
好~你的這個必須點贊~
0
回復
sxr2912719
LV.1
18
2015-07-21 16:18
成功啦?。。?！

0
回復
2015-07-22 11:05
@sxr2912719
成功啦?。。?！[圖片][圖片]
恩，還不錯~
0
回復
nevermind
LV.1
20
2015-07-22 15:46
@電源網-璐璐
恩，還不錯~

輸出電壓值測試結果和理論差不多（1.99/3.04/3.95,電壓表示值）（1.99/3.06/3.97,據數據手冊計算值），帶負載（10W1k）后用示波器看紋波效果不理想。PCB電感焊盤間距有點小，R_FB1自己加了兩個插腳，方便換電阻。VOUT = 1.242* ( R1 + R2 ) / R2。

0
回復
sudazsy
LV.1
21
2015-07-22 16:08

焊好了，已測試，結果還行，有點偏差，輸入端最好放左邊來，差點就弄反了，大家對照數據手冊就可以知道這些外圍電路的作用的值的大小了，想要深入學習，還要精讀數據手冊

0
回復
2015-07-22 16:11
@sudazsy
焊好了，已測試，結果還行，有點偏差，輸入端最好放左邊來，差點就弄反了，大家對照數據手冊就可以知道這些外圍電路的作用的值的大小了，想要深入學習，還要精讀數據手冊[圖片]
測試的偏差是多少呢？
0
回復
sudazsy
LV.1
23
2015-07-22 16:13
@電源網-璐璐
測試的偏差是多少呢？
2V的是2.04V，3V的是3.06V，4V的是4.06V，建議將R_FB1換成可調電阻
0
回復
2015-07-22 16:17
@sudazsy
2V的是2.04V，3V的是3.06V，4V的是4.06V，建議將R_FB1換成可調電阻
恩，這個偏差還好~
0
回復
nevermind
LV.1
25
2015-07-22 16:20
@sudazsy
2V的是2.04V，3V的是3.06V，4V的是4.06V，建議將R_FB1換成可調電阻
這個和R_FB1,R_FB2實際值有關吧,阻值越大偏差越大
0
回復
2015-07-22 16:33
@nevermind
[圖片][圖片]輸出電壓值測試結果和理論差不多（1.99/3.04/3.95,電壓表示值）（1.99/3.06/3.97,據數據手冊計算值），帶負載（10W1k）后用示波器看紋波效果不理想。PCB電感焊盤間距有點小，R_FB1自己加了兩個插腳，方便換電阻。VOUT=1.242*(R1+R2)/R2。
行吧~
0
回復
2015-07-23 20:35

 難道只有我自己覺得不太好焊  ？
0
回復
2015-07-23 20:36
@電源網-璐璐
測試的偏差是多少呢？
求通過哦
0
回復
2015-07-26 15:51

0
回復
2015-07-28 12:58

0
回復
fjjjy
LV.1
31
2015-07-28 19:07

測試完畢。期待下一章的學習。
