【學生專區】BUCK課程實踐課2測試

嘿嘿~同學們理論課上完了，別忘了理論要結合實踐呦，這樣才能學得扎實~~不多說了，動手吧~~：


和萌萌老師一起學習完如何用webench實現LM3485的電路設計了，那么這節課的測試就是按照萌萌老師的學習思路來設計一款LM25085電路，并把你完成的LM25085電路設計圖以及測試結果，發到本帖中，（成功回復后，還是要記得主動和我聯系哦~電源網-璐璐1929515385~）


PS:主動和我聯系后，測試通過，即可開啟下一章節課程


要對自己有信心哦~~萌萌老師和助理在精彩的下一堂課等著你們~~

全部回復(20)
正序查看
倒序查看
2015-07-04 16:56

電路圖如下圖。

測試結果如下。輸出為1.25V/5A，電阻負載0.25Ω。

0
回復
2015-07-06 09:31
@王成美業
電路圖如下圖。[圖片]測試結果如下。輸出為1.25V/5A，電阻負載0.25Ω。[圖片]
好啦~本章節測試通過啦~
0
回復
dw7517
LV.1
4
2015-07-16 20:19

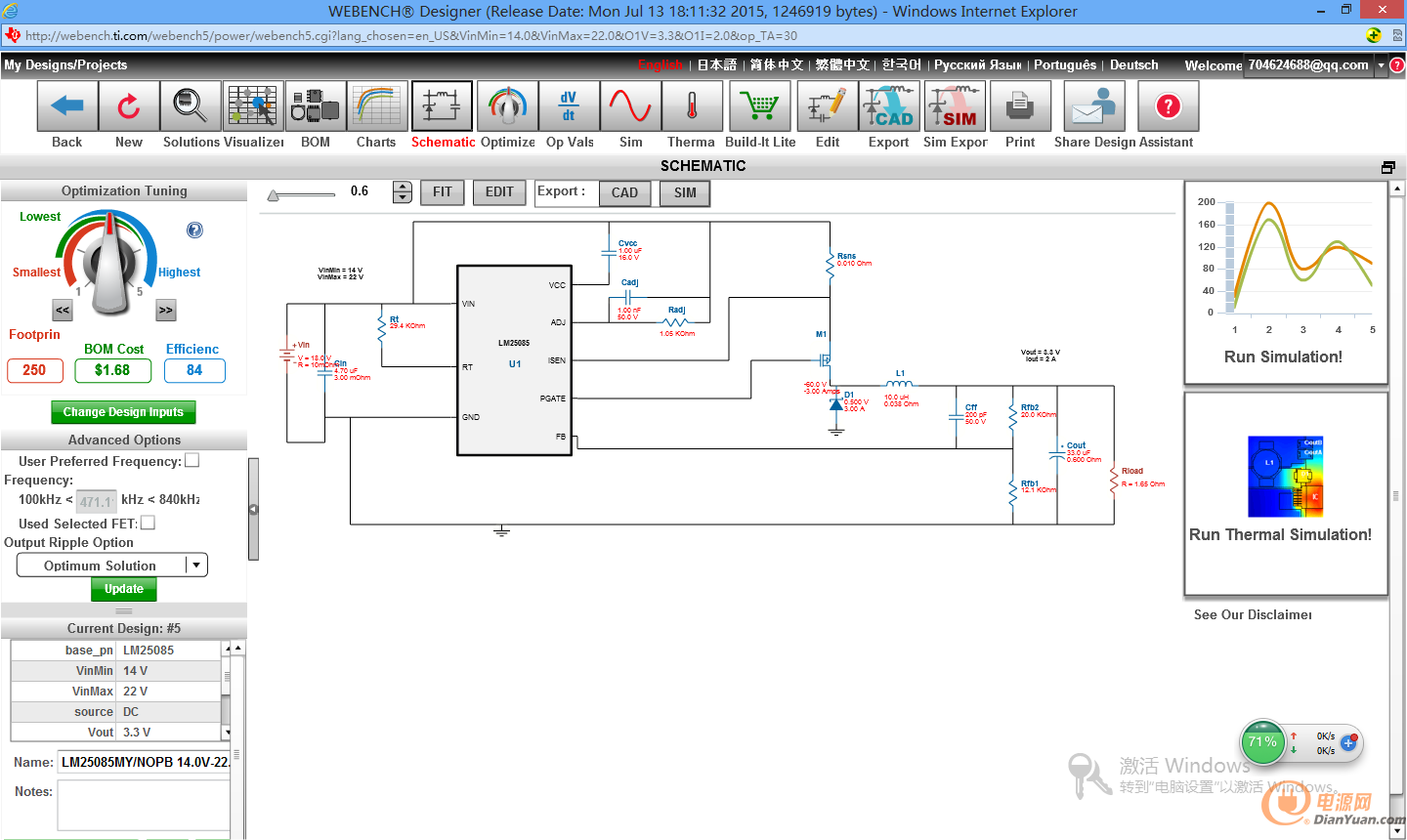

原理圖如下：

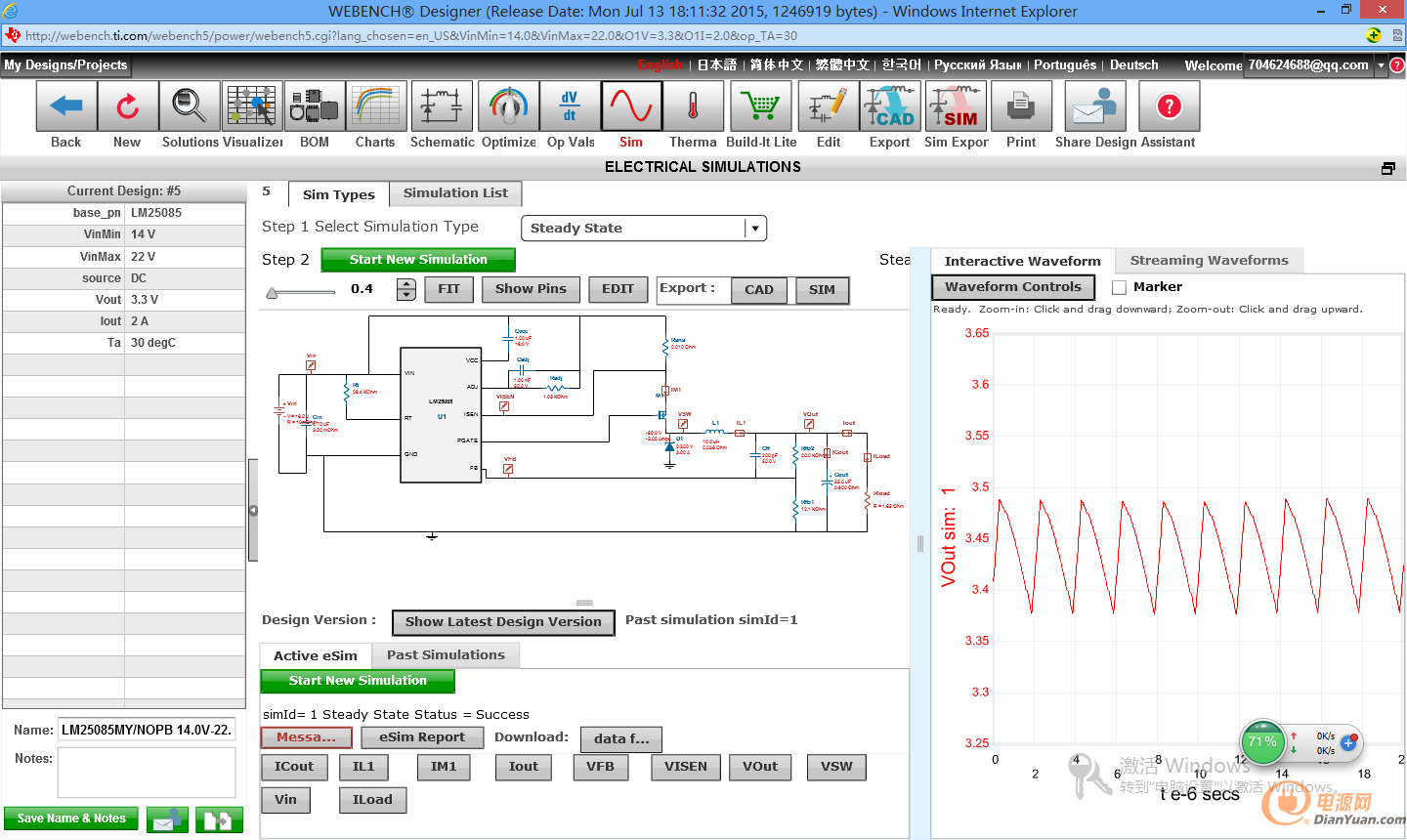

仿真結果：              輸出：3.3V/2A            負載電阻：1.65 Ohm



0
回復
2015-07-17 13:27
@dw7517
原理圖如下：[圖片] 仿真結果：             輸出：3.3V/2A           負載電阻：1.65Ohm[圖片]
好~仿真的還不錯~
0
回復
2015-07-20 16:00

電路圖如下：

仿真結果 輸出 3.3V 5A 負載0.66歐

0
回復
2015-07-20 16:12
@fengzheng1995
電路圖如下：[圖片]仿真結果輸出3.3V5A負載0.66歐[圖片]
好~這下還不錯
0
回復
NoTraum
LV.3
8
2015-07-21 16:14

原理圖：輸入5~30V  輸出3.3V 最大輸出電流2A，效率85%

只測了穩態誤差，感覺一般

0
回復
2015-07-22 10:42
@NoTraum
[圖片]原理圖：輸入5~30V 輸出3.3V最大輸出電流2A，效率85%[圖片]只測了穩態誤差，感覺一般
恩，還有可以改進和完善的空間~
0
回復
2015-07-23 10:00

仿真結果：輸入12V，輸出5V，3A，負載電阻1.67歐

0
回復
2015-07-23 10:03
@心地平線
[圖片][圖片]仿真結果：輸入12V，輸出5V，3A，負載電阻1.67歐

0
回復
2015-07-31 11:17

電壓輸出為：3.02V，電流輸出為：2.01A，負載電阻為1.50Ohm

0
回復
2015-07-31 11:21
@JIANGLONG19931212
[圖片][圖片][圖片]電壓輸出為：3.02V，電流輸出為：2.01A，負載電阻為1.50Ohm
OK~
0
回復
2015-08-04 21:15

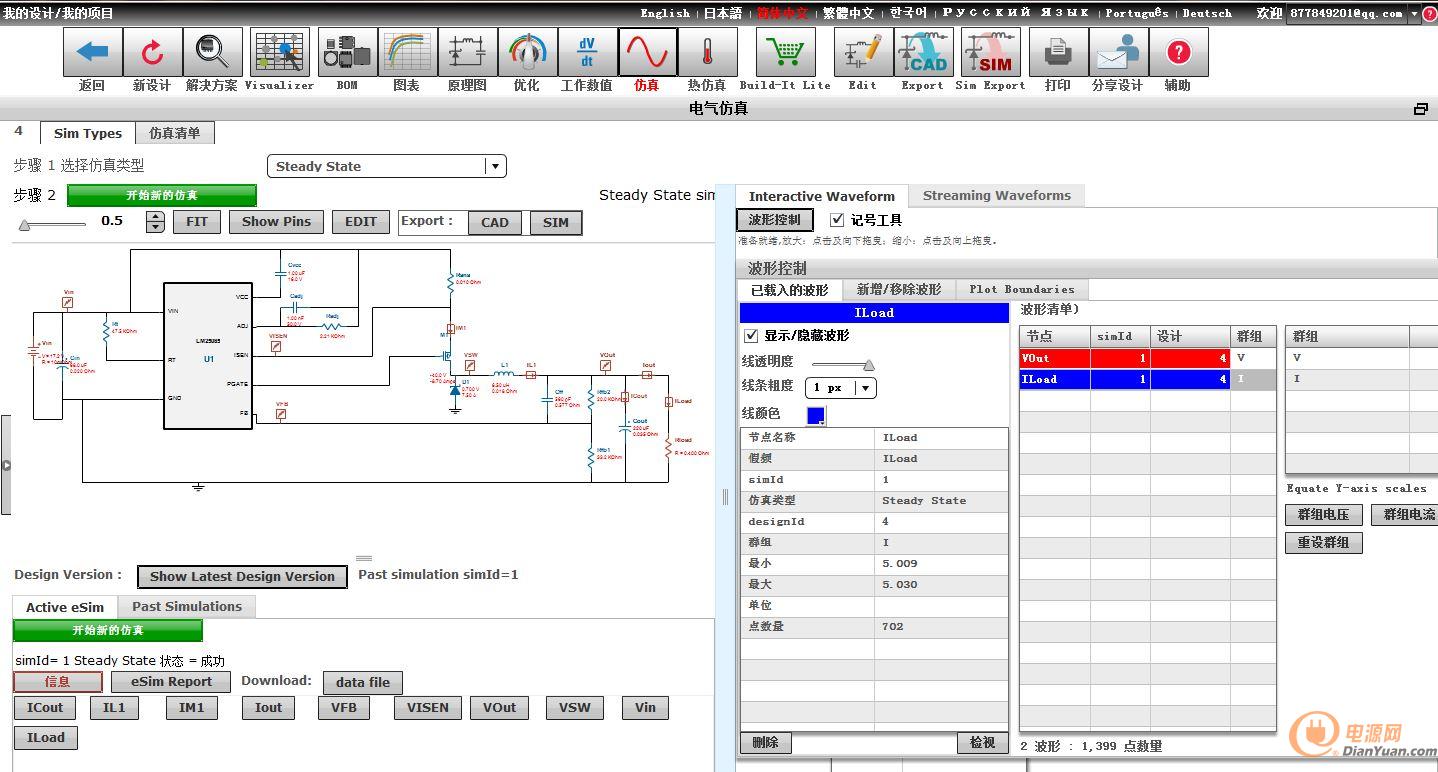

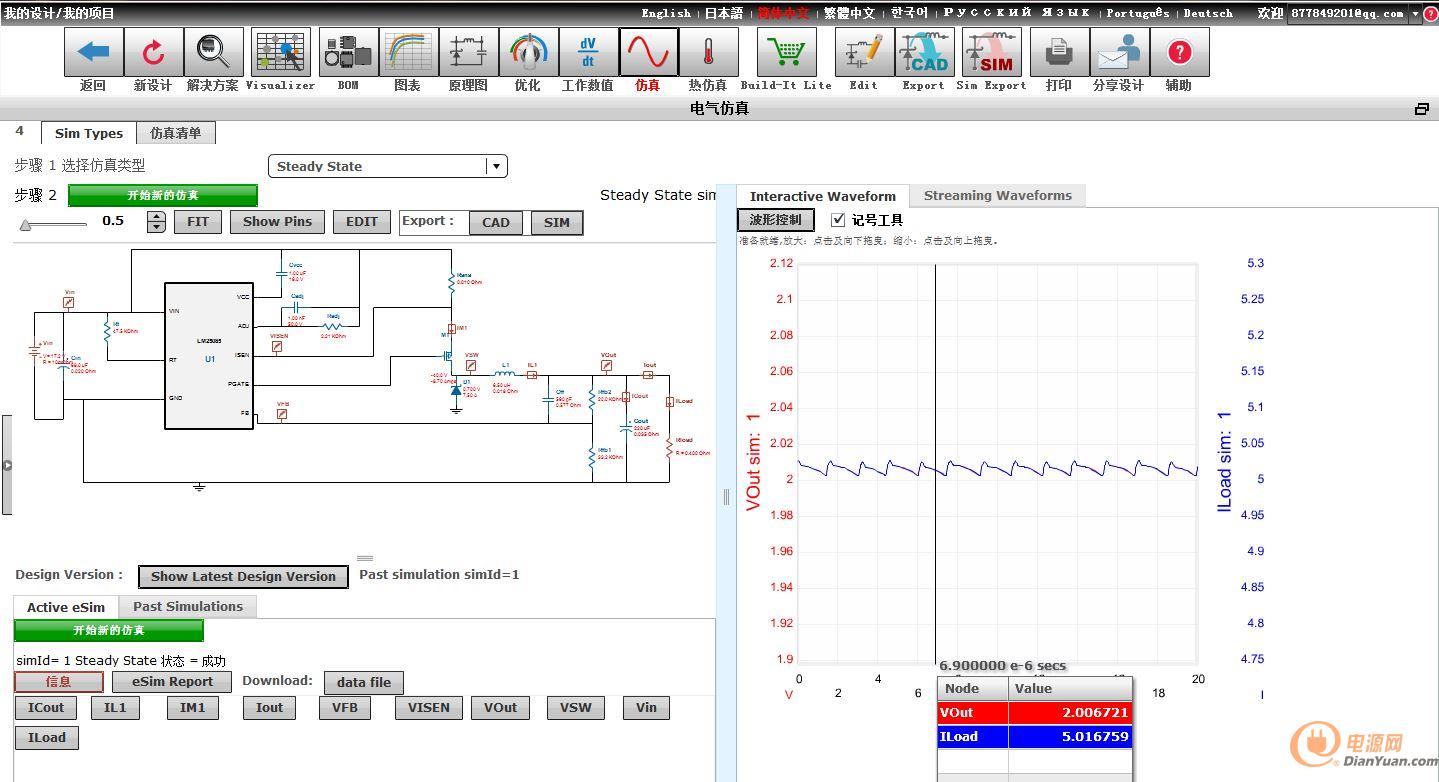

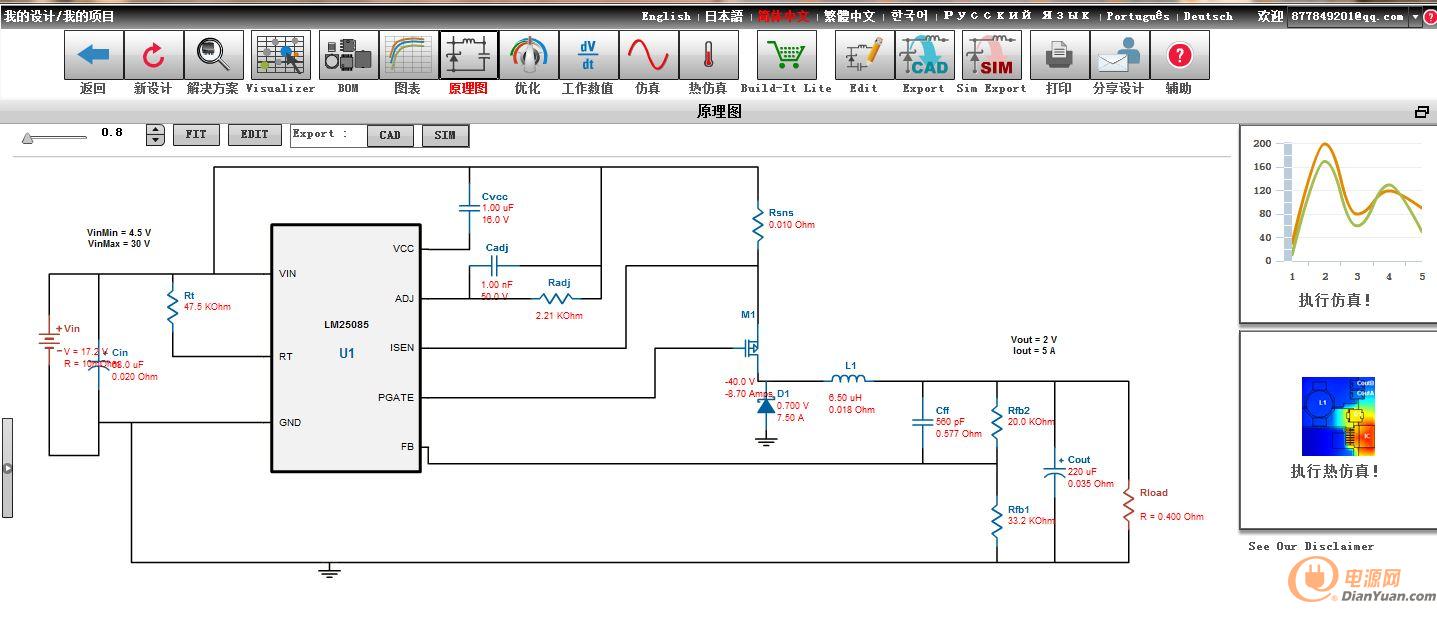

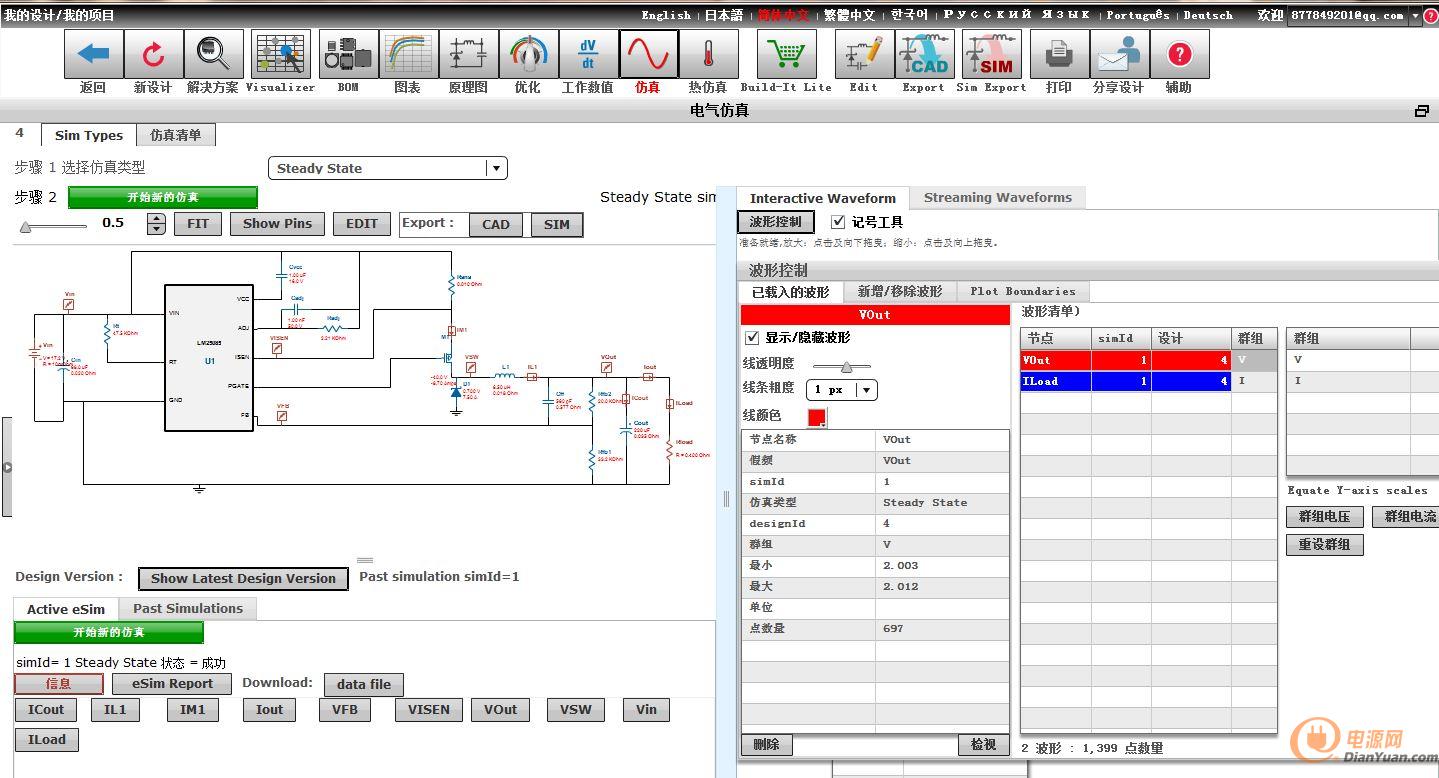

輸出負載電阻0.4歐姆，輸出的電流為5.009~5.030A,電壓為2.003~2.012V

0
回復
2015-08-05 10:14
@zhangwenqi12
[圖片][圖片][圖片][圖片]輸出負載電阻0.4歐姆，輸出的電流為5.009~5.030A,電壓為2.003~2.012V
OK~
0
回復
2015-08-17 15:49

電路圖

負載1歐

顯示電感的電流波形、二極管和輸出波形。電感工作在連續模式；一個周期內有多次導通現象（二極管波形）。

0
回復
2015-08-17 16:04
@tianfish1216
電路圖[圖片]負載1歐[圖片]顯示電感的電流波形、二極管和輸出波形。電感工作在連續模式；一個周期內有多次導通現象（二極管波形）。
好~過~
0
回復
liutogo
LV.1
18
2015-08-17 16:20

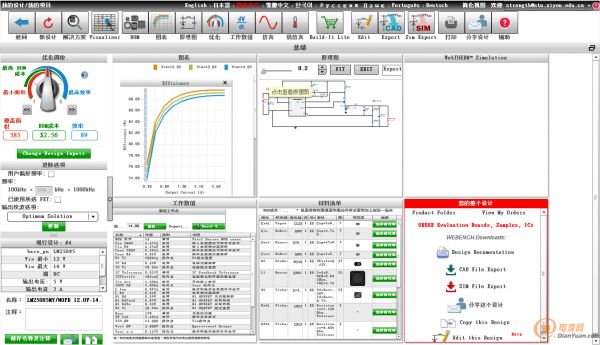

之前沒有使用過Ti的這個工具，現在發現簡直就是電源設計的神器啊，老外做的太高大上了。

0
回復
2015-08-19 16:54
@liutogo
[圖片][圖片][圖片][圖片]之前沒有使用過Ti的這個工具，現在發現簡直就是電源設計的神器啊，老外做的太高大上了。
神器吧~
0
回復
賭注
LV.1
20
2015-08-25 10:25
@電源網-璐璐
神器吧~

VOUT=3.3V  Rload=1.65  IOUT=2

0
回復
2015-08-25 10:30
@賭注
[圖片]VOUT=3.3V Rload=1.65 IOUT=2

輸出和負載是多少捏？
