大家好，歡迎加入會員中心，您是否已經拿到申請的套件，現在可以開始組裝了。
萌萌老師會帶你一起，逐步完成。

套件名稱：BUCK電路-LM3485

組裝步驟

Step1  檢查包裝是否完整，套件共包含以下部分：

PCB電路板1塊、LM3485芯片1個、電阻4個、電容4個、二極管1個、開關管1個（如下圖所示）

Step2  除此之外，你還需要準備：

焊接工具、防靜電手套、萬用表、工作臺

Step3  認識電路板

首先，我們把電路板看成1面和2面，如下圖：

1面

2面

在這套學習套件中，我們將IC芯片安裝在2面，其他元器件安裝在1面。

Step4  安裝芯片

找到電路板2面所示U1位置，將LM3485芯片的各腳進行焊接。

Step5  安裝跳線

在電路板1面所示J1位置，安裝跳線。

Step6  安裝電阻

在電路板1面所示R_FB1、R_FB2、R_ADJ位置，分別安裝金屬膜電阻。

Step7 安裝電容

在電路板1面所示CFF、C_ADJ位置，分別安裝瓷片電容；

Step8 安裝測試點

在電路板1面所示測試點位置，安裝測試針。

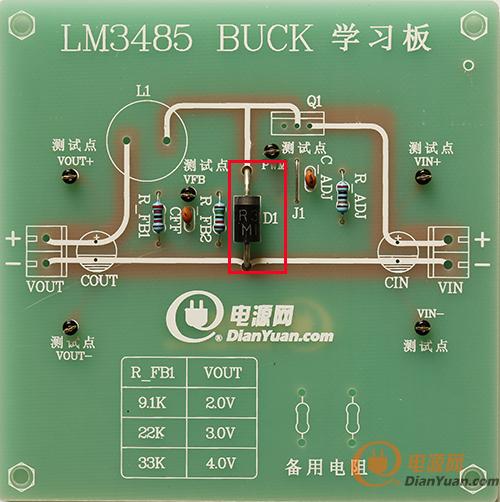

Step9 安裝二極管

在電路板1面所示D1位置，安裝二極管（注意正負極方向）。

Step10 安裝電解電容

在電路板1面所示CIN、COUT位置，分別安裝鋁電解電容。

Step11 安裝連接器

在電路板1面所示VOUT、VIN位置，安裝連接器。

Step12 安裝電感

在電路板1面所示L1位置，安裝電感。

Step13 安裝MOSFET

在電路板1面所示PWM位置，安裝MOS管。

Step14 安裝固定柱

在電路板四角位置，安裝固定柱。

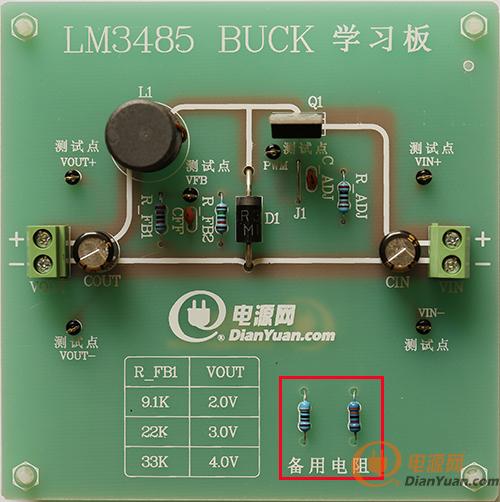

Step15 備用電阻

最后，在電路板1面?zhèn)溆秒娮栉恢?，安裝兩個備用電阻。

※完成以上全部步驟，即完成電路板的全部焊接。

組裝結果測試

組裝完成后，檢測電路是否可正常工作，方法如下：

1、用萬用表在電路板1面所示的VIN的測試點進行電壓值的測量并記錄；

2、用萬用表在電路板1面所示的VIN的測試點進行電壓值的測量并記錄；

3、數值對比

（1）輸出電壓＜輸入電壓，電路正常工作，組裝成功！

（2）輸出電壓=輸入電壓，電路非正常工作，組裝不成功！

（3）輸出電壓=0，電路非正常工作，組裝不成功！

4、檢查電路非正常工作的可能原因

（1）輸出電壓=輸入電壓，MOS管短路；

（2）輸出電壓=0，二極管正負極接反。

組裝說明及注意事項

※元器件的組裝原則：由小到大
※焊錫不宜過多
※注意元器件極性是否安裝正確

更多使用

在電路板1面正下方有以下注釋：

在這套學習套件中，我們準備了2個備用電阻，用于更換R_FB1處的電阻。
