逆變輸出接的負載要能和接在市電上效果相同時，逆變正弦最大值要達到多少（示波器觀察）？

有二波形圖，方波的是載波，逆變左右臂電壓。正弦波的是濾波輸出接了一個60W的燈泡。

有一個問題產生，從正弦波上看，電壓在210左右，但是呢萬用表讀數只有160VAC，而且燈泡比接在市電220VAC上要暗。

接上一個風扇比接在市電上轉速也要慢的多。想問一下，別人實際的輸出波形（示波器觀察）達到了標準值，

燈泡的亮暗與接在市電上有沒有區別？怎么改善？

載波相同，正弦輸出改為50HZ也是一樣。

從載波圖看，尖峰諧波應該合理范圍內的。

ADS00144 拷貝



全部回復(9)
正序查看
倒序查看
brsys
LV.7
2
2015-06-18 09:32

手邊有購買來的逆變器也可以幫忙做一下實驗的，接一下一般白熾燈，看看與接在市電上的亮暗有沒有分別？

謝謝。

0
回復
brsys
LV.7
3
2015-06-18 09:40
@brsys
手邊有購買來的逆變器也可以幫忙做一下實驗的，接一下一般白熾燈，看看與接在市電上的亮暗有沒有分別？謝謝。

試過輸出濾波電感到1.5MH->3MH.

輸出濾波電容4.4UF.



也試過后級再加1個共模5MH+1個電容2.2uf，試了燈泡好像反而有點暗了（不太確定），馬上拆了。

還有方法嗎？

0
回復
brsys
LV.7
4
2015-06-18 09:47
@brsys
試過輸出濾波電感到1.5MH->3MH.輸出濾波電容4.4UF. 也試過后級再加1個共模5MH+1個電容2.2uf，試了燈泡好像反而有點暗了（不太確定），馬上拆了。還有方法嗎？

原來市電也好，逆變輸出也好，最大值要達到300VAC（從波形上看）。

論壇的作用啊。

0
回復
javike
LV.12
5
2015-06-18 12:31
你看的是峰值電壓210V，有效值和平均值只有160V左右，交流電是要看有效值的，你的萬用表測得160V沒錯，你用示波器測下市電的波形就知道了，峰值300多V，峰峰值600多V
0
回復
javike
LV.12
6
2015-06-18 12:32
把示波器開啟有效值測量，看讀數
0
回復
brsys
LV.7
7
2015-06-18 12:47
@javike
把示波器開啟有效值測量，看讀數

謝謝提醒。

我的示波器很低級，沒有這個功能，也從來沒有直接測過市電。

今天等會測一下，不知道會不會燒掉呢。

最要緊的是讓我想起一個電工公式。

0
回復
brsys
LV.7
8
2015-06-18 12:58
@brsys
謝謝提醒。我的示波器很低級，沒有這個功能，也從來沒有直接測過市電。今天等會測一下，不知道會不會燒掉呢。最要緊的是讓我想起一個電工公式。

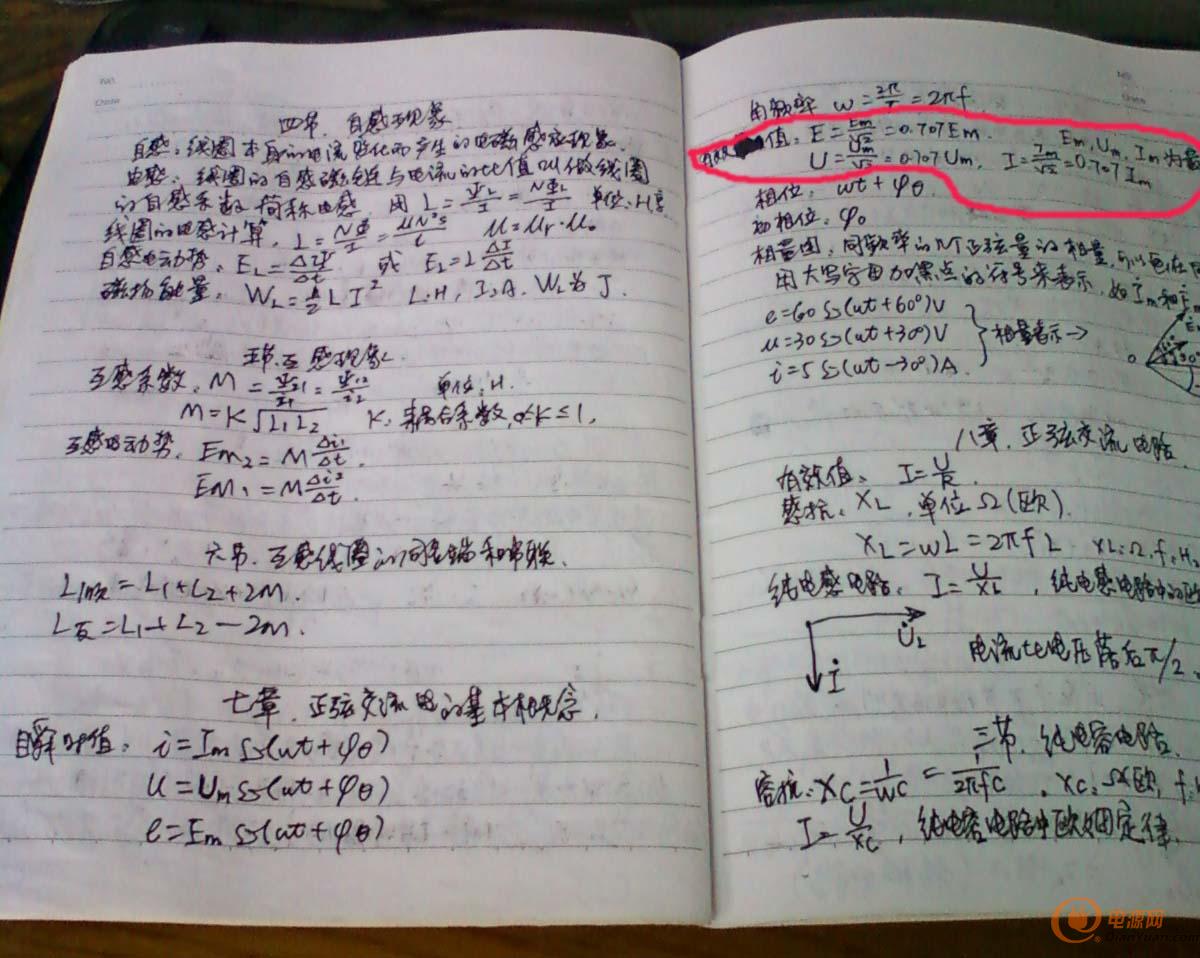

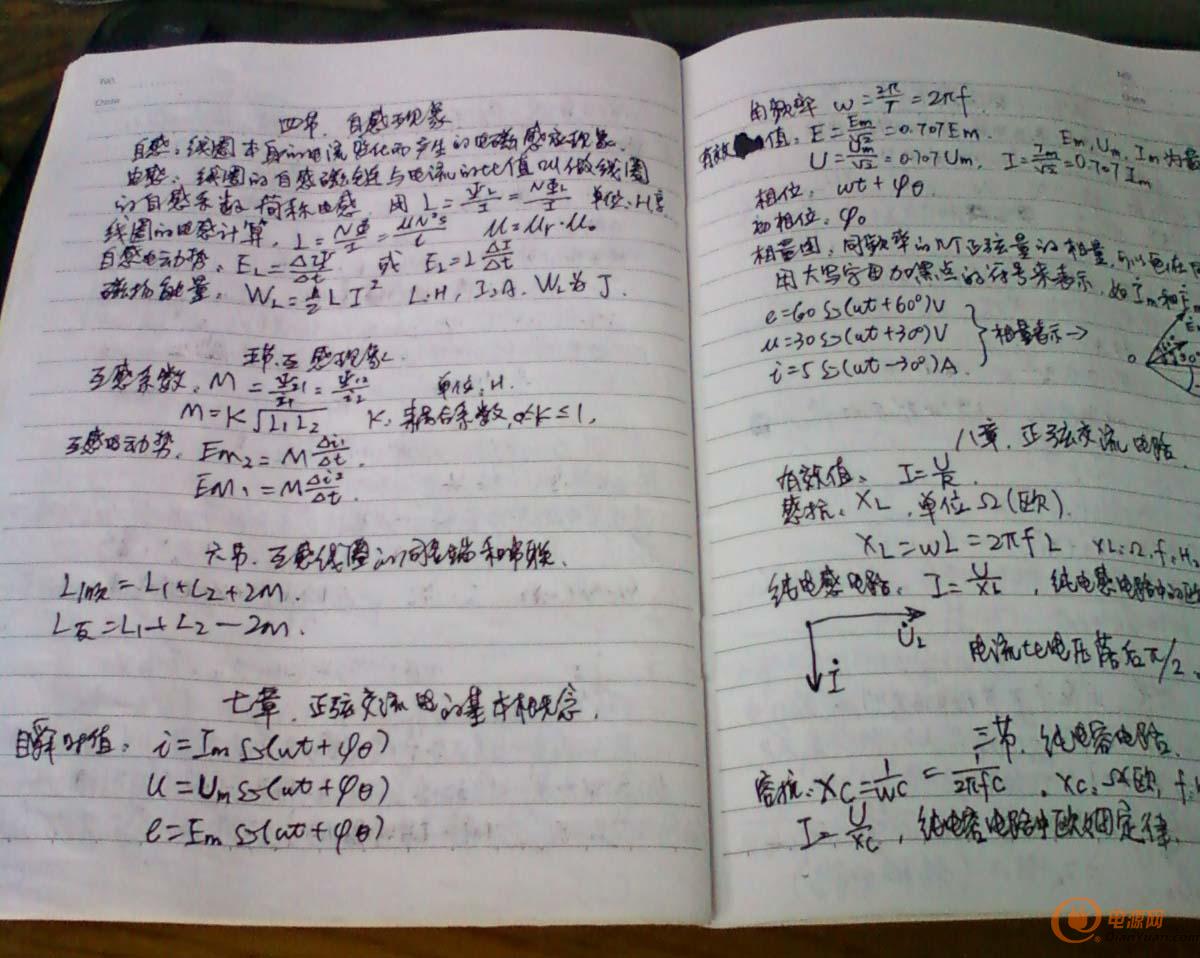

立即找我的筆記翻翻，幾年前的事了。

 也就是說，逆變輸出最大值也要達到300V





0
回復
brsys
LV.7
9
2015-06-18 13:08
@javike
你看的是峰值電壓210V，有效值和平均值只有160V左右，交流電是要看有效值的，你的萬用表測得160V沒錯，你用示波器測下市電的波形就知道了，峰值300多V，峰峰值600多V

非常感謝。

0
回復
whqd
LV.5
10
2015-06-25 09:26
@brsys
立即找我的筆記翻翻，幾年前的事了。 也就是說，逆變輸出最大值也要達到300V
5樓說的對，1，逆變后的直流電壓要達到300V；2，用萬用表接輸出端，調節輸出電壓達到220V。
