如何用webench實現LM3485的電路設計


在經過了電路板制作及理論知識的學習后,現在來為大家介紹一塊設計軟件——WEBENCH。

WEBENCH是一款功能非常強大的在線設計和仿真工具,可以對電源、LED、放大器、濾波器、音頻、接口、無線以及信號路徑進行設計與仿真。

萌萌老師將以學習套件為例,講解如何利用WEBENCH實現LM3485的電路設計。


使用步驟


Step 1  注冊會員

點擊設計頁面https://www.ti.com/myti/docs/accesseventaction.tsp?actionId=2205&lang=cn,注冊會員并完善信息


Step 2  參數設置頁面

這里邊提供多個選項,包括平常的開關電源,F(xiàn)PGA,傳感器和LED設計

下邊是單路輸出或多路輸出選項

這里以LM3485 的設計為例

(大家也可根據其他條件進行設置,選擇適應不同條件的電源解決方案進行設計)

設置條件參數:輸入電壓值為4.5-6V,輸出電壓為3V、1A,環境溫度30℃。


帖子1


點擊“開始設計”按鈕,彈出此對話框,選擇“所有類型”


帖子2


WEBENCH會根據輸入條件篩選出所有符合條件的IC,如下圖

帖子8



大家可根據設計需求從不同“維度”下選擇最適宜的解決方案,如“體積最小,成本最小,效率最高”等等。這里用LM3485做例子,所以直接搜索即可。

帖子3





Step 3  開啟設計

在這里我們需要找到LM3485,點擊“開啟設計”

系統將自動給您生成包括原理圖,BOM表等一切設計資料



帖子9





Step 4  輸出文件

在頁面右下“您的整個設計”中可以選擇輸出文件資料,包括BOM,原理圖,工作圖表,工作數值等。

這里主要需要輸出兩個文件,設計報告和CAD工程文件。

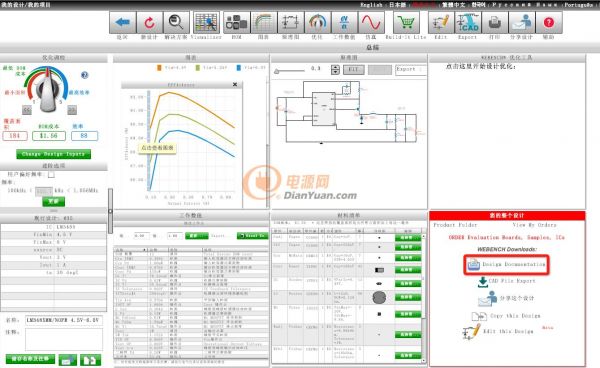

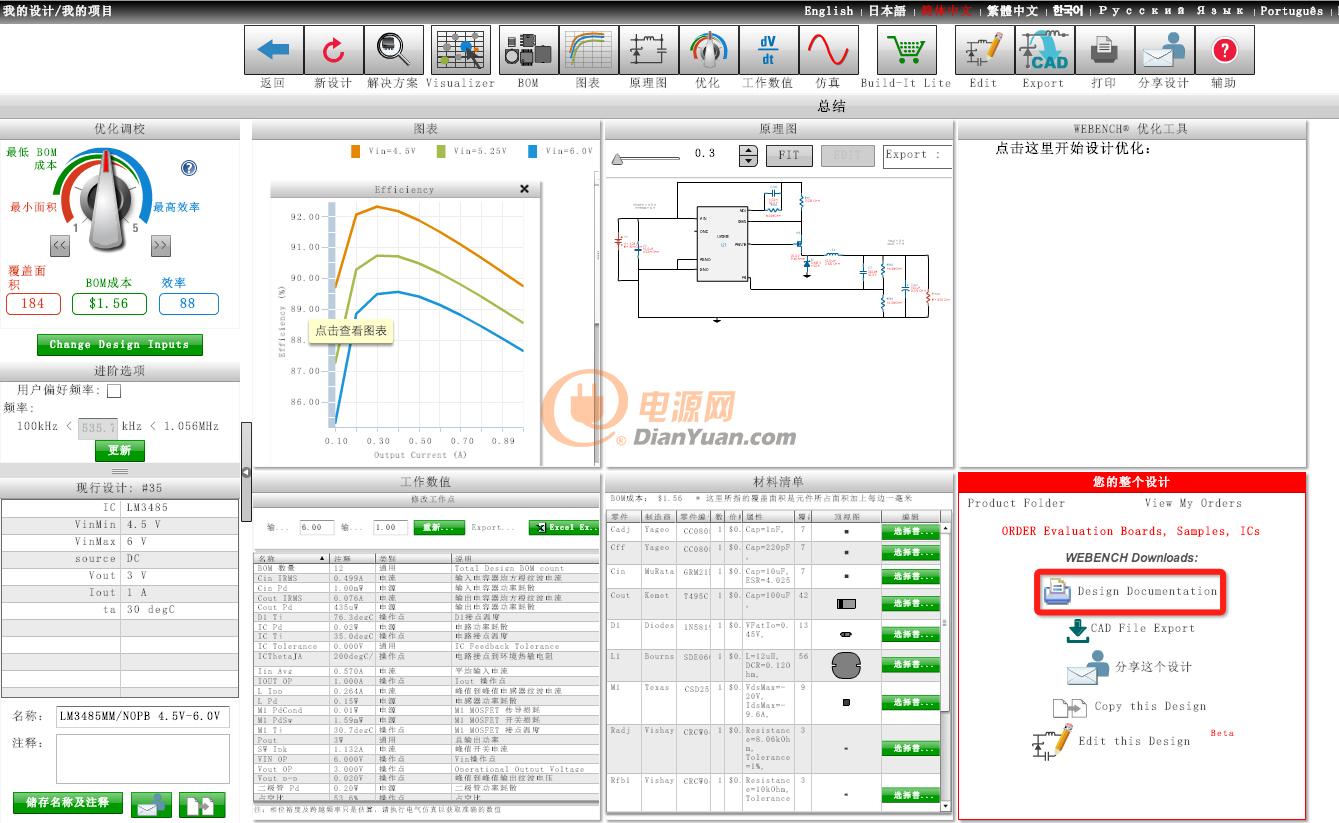

<1>設計報告,另存到電腦即可,如下圖:

帖子4


<2>CAD工程文件,這里輸出幾種咱常用的繪圖軟件格式的文件,方便咱們用繪圖軟件來打開

帖子5




帖子6


選擇一個常用的軟件然后點擊Export,出現以下界面


帖子7


最后點擊Download file便可輸出一個壓縮文件



現在已經得到我們想要的設計結果了,即可上傳到活動頁面http://www.15119.cn/webench201605

參加TI WEBENCH大賽還有更多獎品和實習機會等著你!
