或許你會認為這是個廣告貼，但沒關系，新東西和科學研發總是會遇到很多阻力，大部分工程師可能都有懷舊感，對自己比較熟悉的測試方法鐘愛有加，不過如果你想把電源做的夠出色一流，就需要了解這個東西帶來的好處。在分布式電源系統的時代，電力系統的穩定性變得越來越重要，頻率響應測量是必不可少的。真心覺得有興趣的朋友可以了解討論下，甚至群里的高手不吝賜教。

Venable公司成立于1979，主旨是為電力電子行業提供測試反饋環路穩定性的解決方案。它的應用大致歸納如下：

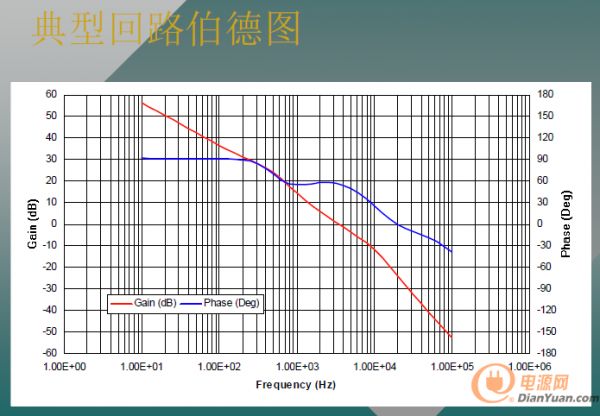

說起頻率響應測試，這里不得不提一下伯德圖。伯德圖是系統頻率響應的一種圖示方法。伯德圖由幅值圖和相角圖組成，兩者都按頻率的對數分度繪制，故伯德圖常也稱為對數坐標圖。利用伯德圖可以看出在不同頻率下，系統增益的大小及相位，也可以看出增益大小及相位隨頻率變化的趨勢，從而對系統穩定性進行判斷。簡單的講，伯德圖表明了一個電路網絡對不同頻率信號的放大能力。

測量輸入輸出阻抗

? 開關電源產生不利的輸入電阻

? 交換式電源有一個電感電容輸出濾波器

? 連接一個負電阻的電感電容濾波器可以使電子系統振蕩

Venable的產品支持1個回路，2個回路甚至3個回路的測試，和其他測試方案相比較更具有通用型和可擴展性。下圖是一個典型的2個回路測試方案圖。

Venable的一些特點：

- 通道數最高可達4個通道

- 測試帶寬：10uHz-40MHz

- 頻率分辨率：10uHz

- 接地隔離電壓最高達600V

- 支持USB2.0, GPIB, LAN等常用接口

有錯誤的地方，歡迎拍磚及討論。
