參考論壇做的24V準諧振逆變器.
目前正常帶載時波形還算可以.但是軟啟動過程占空比低時DS尖峰超過100V,試過RC 吸收 ,效果不明顯.
TVS(p6ke68a)并聯MOS,好像也沒什么作用,請問是我的方法有什么問題嗎? 以下波形供參考.目前軟啟動時間120ms.

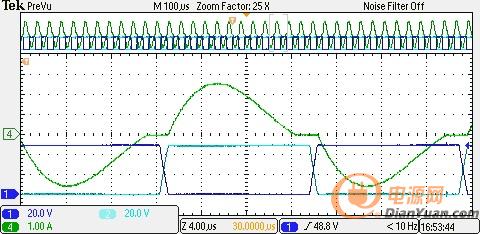

滿載波形:

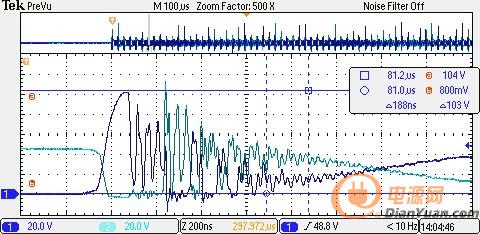

無吸收：

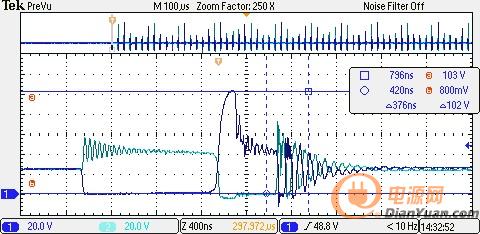

RC吸收：

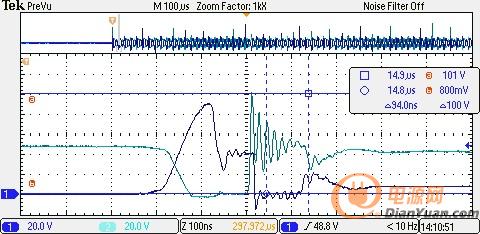

TVS：
24V準諧振逆變器 VDS尖峰求救!
全部回復(25)
正序查看
倒序查看
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
http://www.15119.cn/bbs/classic/
0
回復
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.15119.cn/bbs/classic/
你好。你是看我的論壇做的嗎，這個我非常清楚，需要注意影響，變壓器你恐怕是完全沒有氣旋吧，這個會導致結電容存在，容性開通的情況，產生諧波，注意就產生了一定的峰壓了，從波形上看，上抖下緩的正弦波電流，屬于負載偏小了吧，當然，這個品種因數高了，存在一定的這種現象，但屬于0電流關斷和0電流導通了，是不是。加一點氣旋，即一層膠帶0.06毫米就可以了。
注意一下，不要變頻，是固定頻率的，諧振電容一只1微法25到30只左右，通過調整數量到完全正弦波，像上面的電路波形是可以的，要用方型大個一點的電容，不可以用小個的獨石電容，因為，可以達到500瓦以上，最大可以1000瓦了，那電流多大呀，所以，一只電容只能過2安，不可以再大了，否則，電容腿腳受不了，而且會發熱的?！居惺裁磫栴}再上網討論吧】
交代，開關管上下兩個一點兩點一線，短距離并電容，否則你，大電流走線電感會產生感生電動勢產生尖峰電壓了。千萬不可以加RC通常的開關管所謂的吸收，這樣是人為并聯了電容了，不是說開關管結電容越小越好嗎，你并聯這個吸收器豈不是把結電容加大了嗎，這個與硬開關不一樣的，不允許并聯電容的，當然，與不要調頻調脈寬，這個產生了硬關斷自然就會產生非常高的尖峰了，要穩壓再通過二級降壓電路來實現的，前面的一概固定不穩壓，形成正弦波電流就可以了，這個不是準諧振而且全諧振，可以說這個部分的效率最高了。通常是要用100伏以上耐壓的開關管，電壓高內阻大效率不是太高，即推挽兩管滿脈寬效率很高了但不如這個的效率高，改進移相吧，應當非常不錯的效果的。
我用的是30伏100安內阻是5毫歐非常小了，兩個并聯，在于小封裝管子不可以通過太大的電流，500瓦兩個并聯總共四個管子。這個我測試過，最高實際耐壓是36伏，在30伏以下是完全可以的，這個管子才1,2元，非常便宜，四個才4,8元，是不是非常便宜，這個管子的型號是FTP05N03，與一位人聯系。電話，13603075120，我拿來20只做實驗，效果是非常不錯的，當然還有耐壓高一些的，如48伏用75伏80伏的也有，另外，高電壓的也有。
0
回復
@zhangyiping
你好。你是看我的論壇做的嗎，這個我非常清楚，需要注意影響，變壓器你恐怕是完全沒有氣旋吧，這個會導致結電容存在，容性開通的情況，產生諧波，注意就產生了一定的峰壓了，從波形上看，上抖下緩的正弦波電流，屬于負載偏小了吧，當然，這個品種因數高了，存在一定的這種現象，但屬于0電流關斷和0電流導通了，是不是。加一點氣旋，即一層膠帶0.06毫米就可以了。 注意一下，不要變頻，是固定頻率的，諧振電容一只1微法25到30只左右，通過調整數量到完全正弦波，像上面的電路波形是可以的，要用方型大個一點的電容，不可以用小個的獨石電容，因為，可以達到500瓦以上，最大可以1000瓦了，那電流多大呀，所以，一只電容只能過2安，不可以再大了，否則，電容腿腳受不了，而且會發熱的?！居惺裁磫栴}再上網討論吧】 交代，開關管上下兩個一點兩點一線，短距離并電容，否則你，大電流走線電感會產生感生電動勢產生尖峰電壓了。千萬不可以加RC通常的開關管所謂的吸收，這樣是人為并聯了電容了，不是說開關管結電容越小越好嗎，你并聯這個吸收器豈不是把結電容加大了嗎，這個與硬開關不一樣的，不允許并聯電容的，當然，與不要調頻調脈寬，這個產生了硬關斷自然就會產生非常高的尖峰了，要穩壓再通過二級降壓電路來實現的，前面的一概固定不穩壓，形成正弦波電流就可以了，這個不是準諧振而且全諧振，可以說這個部分的效率最高了。通常是要用100伏以上耐壓的開關管，電壓高內阻大效率不是太高，即推挽兩管滿脈寬效率很高了但不如這個的效率高，改進移相吧，應當非常不錯的效果的。 我用的是30伏100安內阻是5毫歐非常小了，兩個并聯，在于小封裝管子不可以通過太大的電流，500瓦兩個并聯總共四個管子。這個我測試過，最高實際耐壓是36伏，在30伏以下是完全可以的，這個管子才1,2元，非常便宜，四個才4,8元，是不是非常便宜，這個管子的型號是FTP05N03，與一位人聯系。電話，13603075120，我拿來20只做實驗，效果是非常不錯的，當然還有耐壓高一些的，如48伏用75伏80伏的也有，另外，高電壓的也有。
你把這個帖子放到電源技術綜合區吧，因為在這里看不到這個帖子了。
0
回復
@zhangyiping
你好。你是看我的論壇做的嗎，這個我非常清楚，需要注意影響，變壓器你恐怕是完全沒有氣旋吧，這個會導致結電容存在，容性開通的情況，產生諧波，注意就產生了一定的峰壓了，從波形上看，上抖下緩的正弦波電流，屬于負載偏小了吧，當然，這個品種因數高了，存在一定的這種現象，但屬于0電流關斷和0電流導通了，是不是。加一點氣旋，即一層膠帶0.06毫米就可以了。 注意一下，不要變頻，是固定頻率的，諧振電容一只1微法25到30只左右，通過調整數量到完全正弦波，像上面的電路波形是可以的，要用方型大個一點的電容，不可以用小個的獨石電容，因為，可以達到500瓦以上，最大可以1000瓦了，那電流多大呀，所以，一只電容只能過2安，不可以再大了，否則，電容腿腳受不了，而且會發熱的。【有什么問題再上網討論吧】 交代，開關管上下兩個一點兩點一線，短距離并電容，否則你，大電流走線電感會產生感生電動勢產生尖峰電壓了。千萬不可以加RC通常的開關管所謂的吸收，這樣是人為并聯了電容了，不是說開關管結電容越小越好嗎，你并聯這個吸收器豈不是把結電容加大了嗎，這個與硬開關不一樣的，不允許并聯電容的，當然，與不要調頻調脈寬，這個產生了硬關斷自然就會產生非常高的尖峰了，要穩壓再通過二級降壓電路來實現的，前面的一概固定不穩壓，形成正弦波電流就可以了，這個不是準諧振而且全諧振，可以說這個部分的效率最高了。通常是要用100伏以上耐壓的開關管，電壓高內阻大效率不是太高，即推挽兩管滿脈寬效率很高了但不如這個的效率高，改進移相吧，應當非常不錯的效果的。 我用的是30伏100安內阻是5毫歐非常小了，兩個并聯，在于小封裝管子不可以通過太大的電流，500瓦兩個并聯總共四個管子。這個我測試過，最高實際耐壓是36伏，在30伏以下是完全可以的，這個管子才1,2元，非常便宜，四個才4,8元，是不是非常便宜，這個管子的型號是FTP05N03，與一位人聯系。電話，13603075120，我拿來20只做實驗，效果是非常不錯的，當然還有耐壓高一些的，如48伏用75伏80伏的也有，另外，高電壓的也有。
張大師 ，你好，感謝你的回復
如您所說，RC效果不理想，
看到論壇有用TVS的，不知如何使用可以達到效果？
MOS管不太想用更高的，目前100V，看到大家基本都是80V的管子，不知是不是靠雪崩吸收的？
0
回復
@alps
張大師，你好，感謝你的回復如您所說，RC效果不理想，看到論壇有用TVS的，不知如何使用可以達到效果？MOS管不太想用更高的，目前100V，看到大家基本都是80V的管子，不知是不是靠雪崩吸收的？
閉環工作時有2種模式： 1：開機軟啟動時。
2：空載或者負載很輕時。
下面來看一張開機MOSFET的電壓波形
這是輸入24V電壓下功率MOSFET的電壓尖峰，如果選用100VMOSFET，也是是相當危險。
下圖為處理后的開機電壓尖峰波形，基本上已經控制在2倍輸入電壓下。
由于時間關系，接下來會依次講解處理開機電壓尖峰的處理辦法。
以上是引用隔壁論壇類似帖子的，處理辦法沒有猜出來，可能是ＭＯＳ吸收，也可能是ＴＶＳ
0
回復
@alps
閉環工作時有2種模式： 1：開機軟啟動時。 2：空載或者負載很輕時。 下面來看一張開機MOSFET的電壓波形[圖片] 這是輸入24V電壓下功率MOSFET的電壓尖峰，如果選用100VMOSFET，也是是相當危險。 下圖為處理后的開機電壓尖峰波形，基本上已經控制在2倍輸入電壓下。[圖片] 由于時間關系，接下來會依次講解處理開機電壓尖峰的處理辦法。以上是引用隔壁論壇類似帖子的，處理辦法沒有猜出來，可能是ＭＯＳ吸收，也可能是ＴＶＳ
根據你所反映的情況，我看了我的實驗波形，發現DS電壓一點尖峰都沒有，不像你說的存在電壓尖峰問題，你一點在哪里有誤，我這里電壓波形非常方方正正，沒有什么峰值電壓的。另外，我要提一下，當年我做推挽24伏用60伏的開關管為何效率低，就是管子擊穿了，形成了穩壓管形式了，產品也出去了，只是效率低了一些，管子不會壞的，以為凡是電壓擊穿就壞，看能量關系，如果小了不會有問題的，大了當然不行的。
我實驗結果非常清清楚楚，24伏就30伏的管子，內阻小，便宜，實際耐壓有36伏，完全可以，不要用什么100伏的，我上面提到的是進口的，現在，低電壓內阻可以小到才2毫歐，達200安【當然，220的腿腳細，不允許超過30安】，用同步均流壓降非常低，30伏對于諧振變換器輸出電容直接盧波，12伏輸出可以選擇30伏的，輸出5伏的更不用說了，耐壓只要夠了就可以了，這樣比較經濟，高一些電壓的內阻大壓降高成本也高，不是經濟的。
0
回復
@zhangyiping
根據你所反映的情況，我看了我的實驗波形，發現DS電壓一點尖峰都沒有，不像你說的存在電壓尖峰問題，你一點在哪里有誤，我這里電壓波形非常方方正正，沒有什么峰值電壓的。另外，我要提一下，當年我做推挽24伏用60伏的開關管為何效率低，就是管子擊穿了，形成了穩壓管形式了，產品也出去了，只是效率低了一些，管子不會壞的，以為凡是電壓擊穿就壞，看能量關系，如果小了不會有問題的，大了當然不行的。 我實驗結果非常清清楚楚，24伏就30伏的管子，內阻小，便宜，實際耐壓有36伏，完全可以，不要用什么100伏的，我上面提到的是進口的，現在，低電壓內阻可以小到才2毫歐，達200安【當然，220的腿腳細，不允許超過30安】，用同步均流壓降非常低，30伏對于諧振變換器輸出電容直接盧波，12伏輸出可以選擇30伏的，輸出5伏的更不用說了，耐壓只要夠了就可以了，這樣比較經濟，高一些電壓的內阻大壓降高成本也高，不是經濟的。
頂一下，上面的改進移相錯了，改為改進一下吧，因為拼音一樣，容易差錯。
補充一下，我是在空載的條件下波形也一點尖峰也沒有呀，不像你說的，不是這樣的，一定有誤。無論空載大載，DS波形一樣，電流波形也一樣，只是，幅度不一樣了。
0
回復
@zhangyiping
根據你所反映的情況，我看了我的實驗波形，發現DS電壓一點尖峰都沒有，不像你說的存在電壓尖峰問題，你一點在哪里有誤，我這里電壓波形非常方方正正，沒有什么峰值電壓的。另外，我要提一下，當年我做推挽24伏用60伏的開關管為何效率低，就是管子擊穿了，形成了穩壓管形式了，產品也出去了，只是效率低了一些，管子不會壞的，以為凡是電壓擊穿就壞，看能量關系，如果小了不會有問題的，大了當然不行的。 我實驗結果非常清清楚楚，24伏就30伏的管子，內阻小，便宜，實際耐壓有36伏，完全可以，不要用什么100伏的，我上面提到的是進口的，現在，低電壓內阻可以小到才2毫歐，達200安【當然，220的腿腳細，不允許超過30安】，用同步均流壓降非常低，30伏對于諧振變換器輸出電容直接盧波，12伏輸出可以選擇30伏的，輸出5伏的更不用說了，耐壓只要夠了就可以了，這樣比較經濟，高一些電壓的內阻大壓降高成本也高，不是經濟的。
“發現DS電壓一點尖峰都沒有，不像你說的存在電壓尖峰問題“
請問在３５２５軟啟動的時候，占空比很低的時候，ＶＤＳ波形是怎樣的？ 我的尖峰都是在啟動時候抓的，第一張是正常工作的
0
回復
@zhangyiping
根據你所反映的情況，我看了我的實驗波形，發現DS電壓一點尖峰都沒有，不像你說的存在電壓尖峰問題，你一點在哪里有誤，我這里電壓波形非常方方正正，沒有什么峰值電壓的。另外，我要提一下，當年我做推挽24伏用60伏的開關管為何效率低，就是管子擊穿了，形成了穩壓管形式了，產品也出去了，只是效率低了一些，管子不會壞的，以為凡是電壓擊穿就壞，看能量關系，如果小了不會有問題的，大了當然不行的。 我實驗結果非常清清楚楚，24伏就30伏的管子，內阻小，便宜，實際耐壓有36伏，完全可以，不要用什么100伏的，我上面提到的是進口的，現在，低電壓內阻可以小到才2毫歐，達200安【當然，220的腿腳細，不允許超過30安】，用同步均流壓降非常低，30伏對于諧振變換器輸出電容直接盧波，12伏輸出可以選擇30伏的，輸出5伏的更不用說了，耐壓只要夠了就可以了，這樣比較經濟，高一些電壓的內阻大壓降高成本也高，不是經濟的。
是的，使用雪崩吸收是沒有問題，使用７５Ｖ的國產ｍｏｓ，啟動尖峰可以控制在８０Ｖ以下，正常工作時梯形波，兩倍輸入電壓。
0
回復
@alps
看來只能這樣了，多謝張大師指點！
你提到的問題，我一時沒有在意，所以五點多鐘不妨試了一下，是不是像你說的出現的這種波形，我用3525的8腿干脆并聯了470微法的電解電容，非常慢了，就是空載與負載分別試驗，發現什么呢，完全沒有這個所謂的的電感盧波了，這樣的話，就存在這種現象了，否則，一定不存在這種現象，是不是你搞錯了，從理解上也不可能出現的呀，一定恐怕就是輸出有電感，這個一定不能有，如果沒有輸出電感，就一定不會出現這種現象，我看到的就是這樣了。我認為是不可能存在的。否則有誤。 0
回復
@zhangyiping
[圖片]你提到的問題，我一時沒有在意，所以五點多鐘不妨試了一下，是不是像你說的出現的這種波形，我用3525的8腿干脆并聯了470微法的電解電容，非常慢了，就是空載與負載分別試驗，發現什么呢，完全沒有這個所謂的的電感盧波了，這樣的話，就存在這種現象了，否則，一定不存在這種現象，是不是你搞錯了，從理解上也不可能出現的呀，一定恐怕就是輸出有電感，這個一定不能有，如果沒有輸出電感，就一定不會出現這種現象，我看到的就是這樣了。我認為是不可能存在的。否則有誤。
也許是電路有區別,但是輸出沒有電感的,只有串聯的諧振電容, 張大師請看下面的帖子
http://www.15119.cn/bbs/1470909.html 同樣有此問題.以下為引用此帖
"不過咱這一寫也不能讓大家伙白撈，還有一個問題得讓大家伙想想辦法。不知道做推挽的朋友有沒有發現。就是開機瞬間，3525軟啟動過程，由于占空比沒有打開。變壓器本身漏感和輸出次級電容充電應力造成的MOS電壓尖峰非常高，例如我48V輸入前級，用200VMOS管，這尖峰在開機瞬間已經到達200V甚至會超過。危險很大，目前我只能用TVS嵌位在160V，但是這TVS嵌位可靠性還是挺懸，TVS也會有一定壓降，電流越大，嵌位電壓越高，就是說尖峰電流大時160V的TVS會升高到180V以上，總覺得治標不治本。"
0
回復
@zhangyiping
[圖片]你提到的問題，我一時沒有在意，所以五點多鐘不妨試了一下，是不是像你說的出現的這種波形，我用3525的8腿干脆并聯了470微法的電解電容，非常慢了，就是空載與負載分別試驗，發現什么呢，完全沒有這個所謂的的電感盧波了，這樣的話，就存在這種現象了，否則，一定不存在這種現象，是不是你搞錯了，從理解上也不可能出現的呀，一定恐怕就是輸出有電感，這個一定不能有，如果沒有輸出電感，就一定不會出現這種現象，我看到的就是這樣了。我認為是不可能存在的。否則有誤。
借一下 此帖的圖片 ,隔壁論壇的, 應該和上面的帖子 是一個 ,不知他的問題解決了沒有
0
回復
@alps
借一下此帖的圖片,隔壁論壇的,應該和上面的帖子是一個,不知他的問題解決了沒有[圖片]
你上上傳的這個電路，是老早就有的，即變壓器輸出的llc諧振了，這個就是存在峰值電壓高的問題，我的全諧振的就是半橋諧振電路，這個尖峰電壓非常低，24伏是完全可以用30伏的低電壓的管子了，內阻小，效率高，根本不存在這個尖峰電壓的問題了，所以，這個才是遠遠優于推挽電路的先進電路了，值不過是吧我的新一代的技術用在了這里了，效果是非常高的。電流的波形就是這里你提供的正弦波的電流波形了，就是0電流導通關斷，0電壓導通了，效果是非常好的，非常有實用的價值，就是高效率低成本小型化了，是新一代技術的應用范圍了。
0
回復
@zhangyiping
你上上傳的這個電路，是老早就有的，即變壓器輸出的llc諧振了，這個就是存在峰值電壓高的問題，我的全諧振的就是半橋諧振電路，這個尖峰電壓非常低，24伏是完全可以用30伏的低電壓的管子了，內阻小，效率高，根本不存在這個尖峰電壓的問題了，所以，這個才是遠遠優于推挽電路的先進電路了，值不過是吧我的新一代的技術用在了這里了，效果是非常高的。電流的波形就是這里你提供的正弦波的電流波形了，就是0電流導通關斷，0電壓導通了，效果是非常好的，非常有實用的價值，就是高效率低成本小型化了，是新一代技術的應用范圍了。
24伏輸入，可以用耐壓30伏的管，俺有點懵圈。
