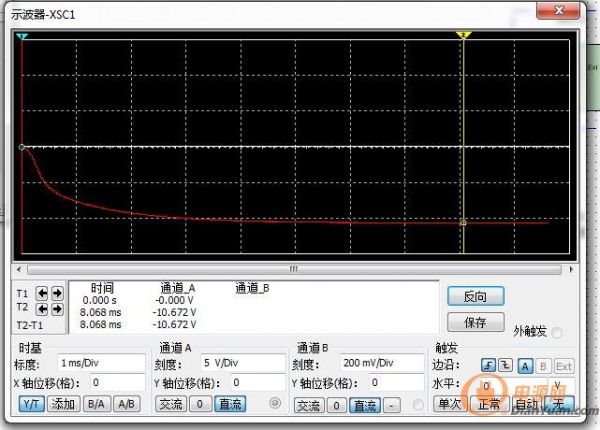

我想輸入20v輸出18伏，2安輸出，容易計算出占空比為47%，電感我取得是ccm和dcm分界點的電感，本來想驗證理論計算出的分界電感對不對，結果輸出只有10伏，離18伏，太遠了。
哪出問題了呢？
我的這個buck-boost電路為什么不能正常工作？求幫忙看一下，先謝謝了，實在不知道哪錯了

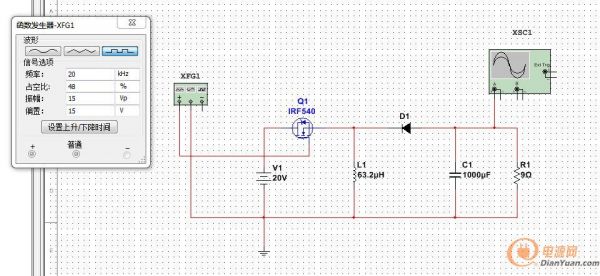

這是具體電路
全部回復(3)
正序查看
倒序查看
@qinzutaim
主要是驅動接法不對。這種接法開通時就是個源極跟隨器，電感上最高電壓不超過驅動電壓，所以得不到18V輸出也屬于正常[圖片]
太感謝了，確實是驅動問題，我一看到回復，立馬想起書上說這種電路驅動設計麻煩，只要將函數發生器的負極接d級就可以了，但是原因不是電壓不夠，而是因?yàn)関gs最低也是10v，所以這個管子關不了，非常感謝
