請教！IR2110產生負壓的問題，急急急

最近在用IR2110做全橋逆變，按照網上IR2110 的應用圖焊接的（只畫出一個IR2110的連接圖，實際測試時是搭出全橋測試的），上管和下管都能正常產生波形，如下

自用電路圖0

但是主電路不能給供電，一上電，1V以下直流電源都過流，猜測可能是因?yàn)镸OS管沒有完全關斷，所以按照按照網上改造電路圖，讓其產生負壓，電路圖如下：

自用電路圖1

SD和VSS以及COM是連在一起的，改電路圖時未畫出，VT1的S極和VT2的D極也是連在一起的，因?yàn)槭诸^沒有5V穩壓二極管，所以先用3.3V的，先驗證原理。但實際運用中發現下管能產生負壓，數值不對，測量VT2的G極和S極之間電壓如圖：

底管

GS之間只有2V，不是穩壓管的3.3V。而且上路并沒有產生負壓。所以繼續按照網上的電路圖改：

自用電路圖2

上路依然不能產生負壓，把C8電容去掉，再測VT1的G極和S極電壓，波形如下：

去掉電容

換上一個CBB電容，0.015uf，上路GS之間波形如下

015uf電容-CBB0

還是沒有負電壓，只是有一個負脈沖而已?，F(xiàn)在已經沒招兒了，求大神們幫忙分析一下什么原因，怎么才能產生負電壓？萬分感謝

全部回復(10)
正序查看
倒序查看
2015-07-31 09:43
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2015-07-31 12:37

去掉那個10歐姆的R13

另一個R13接在上管的G和S之間 10K-50k隨意 最好和下管用一樣的

然后把C9換成10 UF的

0
回復
2016-06-15 21:12

你不能產生負壓是因?yàn)殡娐方渝e(cuò)了。

自舉電容C9的一端不應該接在VS端，應該與穩壓管D1與電容C8相連。

0
回復
2017-06-25 10:51

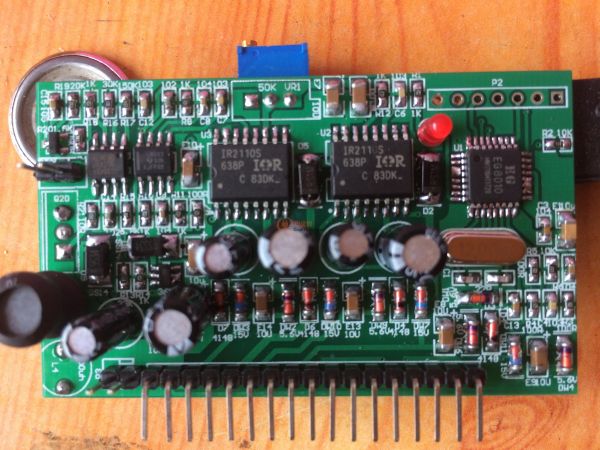

我這個用IR2110加負壓成功
0
回復
2017-06-26 17:24
http://www.15119.cn/bbs/1545978.html
0
回復
2019-04-19 22:18
@darknight419
你不能產生負壓是因?yàn)殡娐方渝e(cuò)了。自舉電容C9的一端不應該接在VS端，應該與穩壓管D1與電容C8相連。
這個電路應該形成不了負壓，用電流回路分析下就不難看出，下管有負壓，但是上管是沒有負壓的，因?yàn)樯瞎荜P(guān)斷，自舉二極管向電容充電時，二極管電壓達不到VCC，只能到VCC-3.3V，因?yàn)槎O管充電時，VS沒有通過下管拉低到0V，而是拉低到3.3V
0
回復
2019-05-16 17:15
@zhongqingdianzi
[圖片]我這個用IR2110加負壓成功
從哪買的
0
回復
2019-05-20 21:23
@zhongqingdianzi
[圖片]我這個用IR2110加負壓成功
請問你這個是2路負壓還是4路負壓，如果是2路負壓，是上半橋負壓還是下班橋負壓？
0
回復
2020-03-07 11:36
這不是已經有負壓了么，，只需要調整穩壓值和電容就可以了
0
回復
2021-08-26 21:50
@zhongqingdianzi
[圖片]我這個用IR2110加負壓成功

負壓波形有嗎看看
