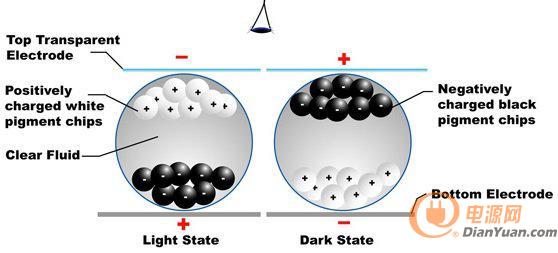

EPD 技術簡介： 電泳顯示技術系將黑、白兩色的帶電顆粒封裝于微胞化液滴結構中（如下圖），由外加電場控制不同電荷黑白顆粒的升降移動，以呈現出黑白單色的顯示效果，代表廠商是美國E-Ink公司與SiPix公司。由于EPD技術可呈現出高反射率、高對比的黑白顯示效果，因此十分適合做電子紙。
現在使用GDE043A2 EPD 面板 這個顯示模組是 TFT 驅動的電泳顯示屏, 集成電路包含源驅動電路和柵驅動電路。

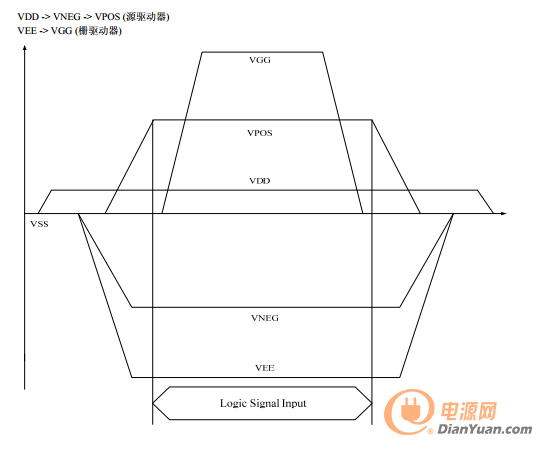

顯示模組的分辨率是 800×600（ SVGA），有效顯示區域?qū)蔷€(xiàn)是 4.3 英寸。屏幕模組供電要求多電源軌供電，同時對上電時序有較嚴格要求：
如上圖，電源需要提供邏輯電路、灰度電壓、柵源極控制電路的多種等級電壓。如下圖找到了EPD屏供電的參考設計，不過自己之前沒有接觸電源在這方面，求大牛點播一下。
問題如上圖紅字，
,第一次接觸這方面很多疑問啊。
IC為AME5142，在這有DataSheet
http://www.ame.com.tw/Product/Datasheet/AME5142.pdf
同時也查了一下，Ti有專門的用于EPD供電驅動的IC TPS65185，不過感覺比較貴了，不過已經申請到了樣片
，之后準備嘗試使用比對分立元件設計與集成方案之間的優劣，大神們?cè)贓PD面吧供電方面還有什么經驗或是好的資料，麻煩共享一下。
TPS65185簡介：
TPS65185是一個單芯片電源，設計目的是為滿足 電子墨水 Vizplex 顯示的需要，此顯示用于便攜式閱讀器并支持高達 9.7 英寸及更大尺寸的顯示屏。 兩個高效率 DC/DC 升壓型轉換器產生了 ±16V 電壓軌，這兩個電壓軌由兩個充電泵升壓至 22V 和―20V，以提供柵極驅動器電源給 Vizplex 顯示屏。 兩個跟蹤 LDO 負責產生 ±15V 源驅動器電源，可支持高達 120mA 的輸出電流。 所有電壓軌均可通過 I2C 接口進行調節以適應特定的顯示屏要求。
分立元件的供電方案原理圖參考見附件。
/**********************************華麗分割線，以上是問題，以下是自己的粗淺理解，求指正*****************************/
2015年8月19日 更新
引言：在電子紙EPD面板的供電上遇到了多軌供電的一些問題。這樣的問題在LCD面板的偏置供電上也需要解決，值不夠EPD面板要求的更加嚴格。最近瀏覽的資料發現使用充電泵能夠較容易的獲取正負電壓，不同充電泵相關的路設計（對應提供不同軌的電壓）是在DCDC Boost SW端之后演繹的。
TI.com《使用外部充電泵生成輔助電壓》同樣也說明了使用充電泵設計賦值供電的方法，這里通過幾個充電泵電路例子來說明一些通用的設計原則等問題。http://www.ti.com.cn/general/cn/ ... tsp?contentId=66914
EXAMPLE1
首先分析Ti官方TPS61085 datasheet 9.3.2 TFT LCD Application Circuit提及的電路。
電路元件的取值依據可參考 《LCD Bias Power Reference Design with TPS61085》原理圖上部分左右兩邊分別提供VGL VGH，每一邊都可以看成包含兩部分（1）充電泵級 （2）穩壓級
先來分析右側升壓電路（理想條件下）：
在SW導通接地時，由Vs上的電容對C1充電，由C3上較高的電壓對C2充電。在SW與地?cái)嚅_(kāi)時，通過L上的感應電壓加上電源電壓將C1、C2（有稱作飛跨電容、我認為可叫做自舉升壓電容）電壓抬高對儲能電容C3 C4充電，經過暫態過程，C3、C4上的電壓可以較穩定到2Vs、3vs。
再來分析右側負電壓產生電路（理想條件下）：
在SW與地?cái)嚅_(kāi)時，L右側的脈沖對C6充電,C6下正上負（電流路徑如上圖（中）），在SW導通接地時，C6（下正上負）對C7進行充電，使得VGL上產生負電壓，電壓值應該為-Vs（電流路徑如上圖（右））。
分析穩壓級電路:
充電泵提供的3Vs并不是TFT面板所需要的，同時這個電壓可能并不穩定，還需要進行降壓穩壓。在齊納二極管的作用下，保持輸出電壓為VGH = VZ(D8) - Vbe(Q1)。同時還可以使用 諸如 TL432 之類的并聯穩壓器
此處再次理解“并聯”的含義，并聯穩壓器（shunt Regulator）與負載是“并聯”在與電源相連的分壓電阻后面的，通過并聯穩壓器控制穩壓器的分流來達到穩壓的目的。這和LDO這類的串聯穩壓器不同。

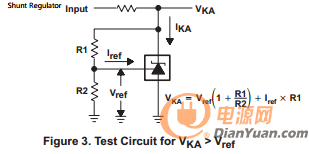

注意，TL431并聯穩壓器Ika要在1-100mA范圍內工作。
EXAMPLE2

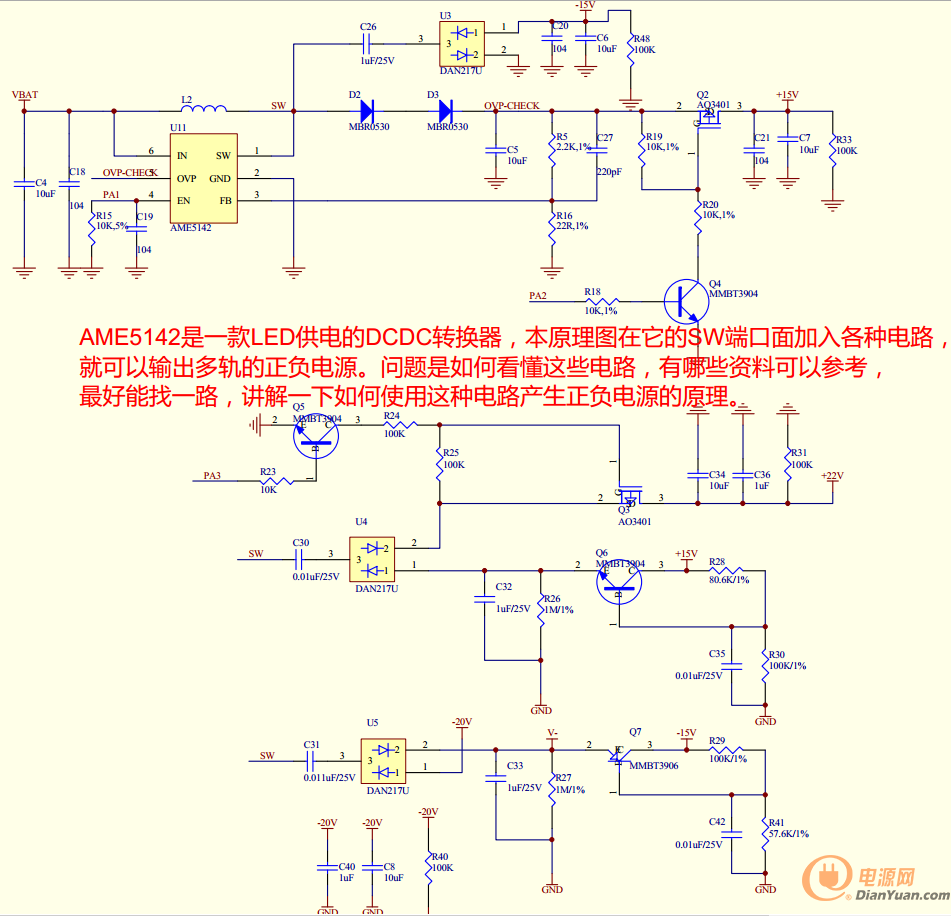

下圖為電子紙參考設計的供電方案的+-15V供電部分：

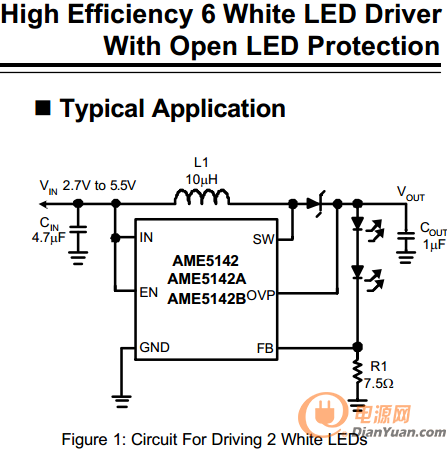

圖中AME5142為Boost型LED驅動器，在Boost電路的SW之后加上一定的電路，來實現正負15V輸出。該方案正15V電壓直接有Boost DCDC轉換器得到，負15V電壓的原理同Example1.
局部分析：
1）圖中關于反饋電阻的設計，C27的作用，請參見：《DCDC 轉換器中電阻式反饋分壓器設計考慮因素》
2）圖中使用了兩個二極管D2 D3主要為了減小正負電壓供電的不對稱性。(負電壓的絕對值為Vsw - 2Vd（DAN217U）)
3）圖中增加了N溝道MOS管，可以通過MCU控制15V供電
EXAMPLE3
在Example2 AEM5142的基礎上，SW外接以下電路，實現+22V -20V供電
以下分析正22V供電充電泵電路（分析還不完全）
當SW接地時，三極管Q6導通給電容C30充電，在SW與地?cái)嚅_(kāi)時，通過L上的感應電壓加上電源電壓，抬高C30電容上的電壓，給C34 C36 供電。當電路穩定時，三極管Q6的發射極電壓保持在R28 R30分壓值（+8.3V）減去Ube（Q6）約7.6V，是的可以保證在升壓輸出端可以有Vsw+7.6-2Vd（U4）=+22V的電壓。上圖中通過MCU控制的三極管Q5的作用是控制Q3 的導通與截止，PA3為高電平Q3導通，+22V開始供電。
下面分析負20V供電情況：

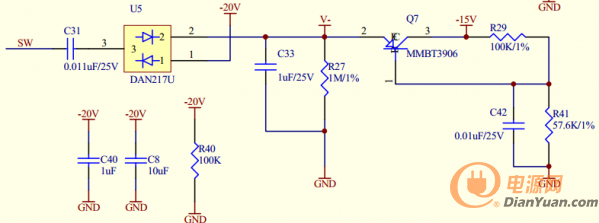

改負電壓充電泵的設計原理與之前的負電源供電充電泵一致，不過電路形式有所不同。當SW與地?cái)嚅_(kāi)時，L右側的脈沖對C31（左正右負）充電穩定是充電電壓為Vsw+V-，當SW接地時C31（左正右負）對C40 C8進行充電。穩定是，V-電壓為三極管Q7發射極電壓 V- = VR29 R41電阻分壓 + Ube = -5.5+0.7 = -4.8， 穩定時負電壓輸出為-15-4.8 約為-20V。
EXAMPLE4
在simultisim上仿真了一下電路：

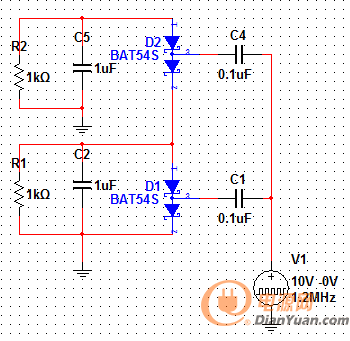

該負電壓產生電路在Example1的基礎上改造而成，經過仿真在負載R1 R2上可以生成相差二倍的負電壓。
就這樣了，懇請指正。
