1）  方案名稱：15W ，高PF，buck非隔離單級，T8燈管照明驅動方案

2）方案特點：

QR準諧振工作模式，高效率，高穩定性，方便設計

高精度的線性調整率和負載調整率，批量在3%以內

有源功率因數校正，高PF，低THD

谷底導通技術降低MOS管開通損耗

超快啟動速度：<500ms

芯片超低的工作電流

寬電壓輸入

LED開路保護

LED短路保護

芯片供電欠壓保護

過熱調節功能

SOT23-6,SOIC-8兩種封裝模式

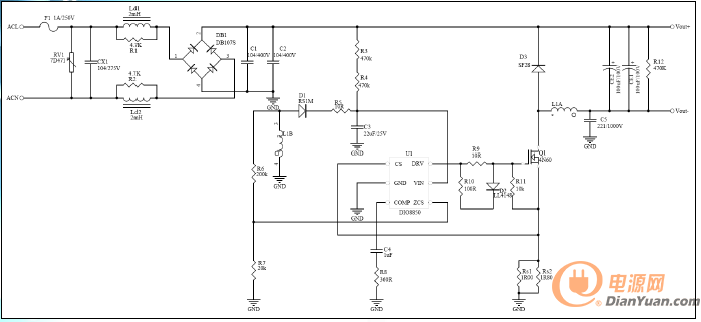

3) 方案電路原理圖

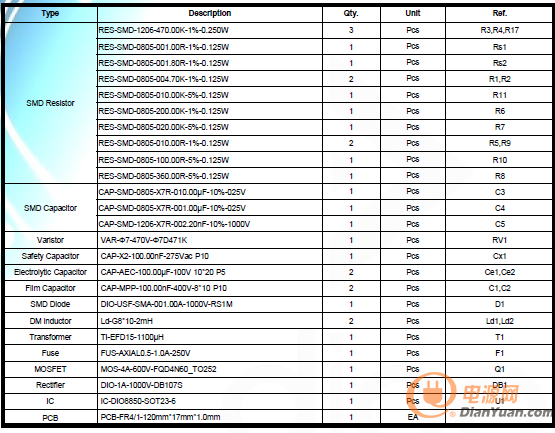

4)  BOM物料清單

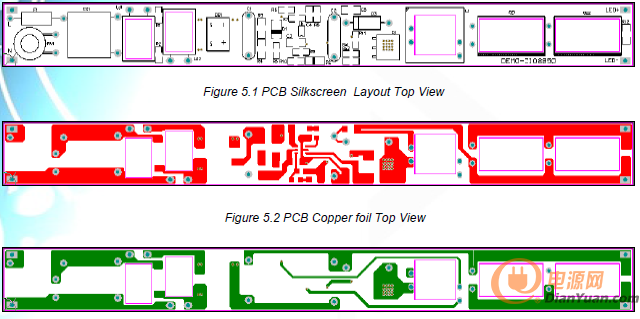

5)  PCB資料及DEMO實物圖

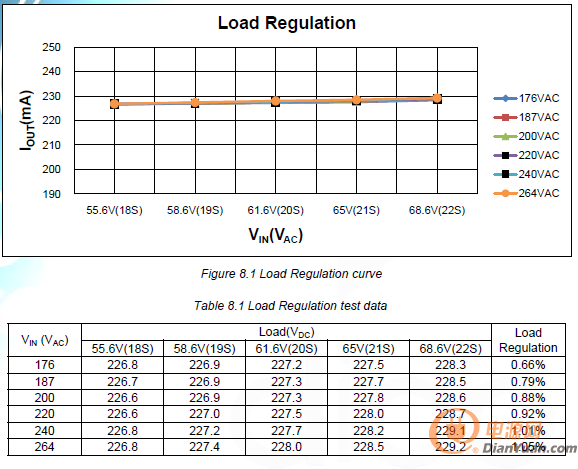

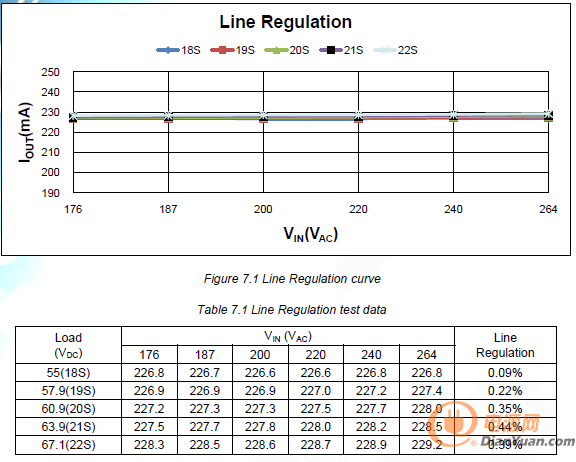

6)  線性調整率及負載調整率曲線

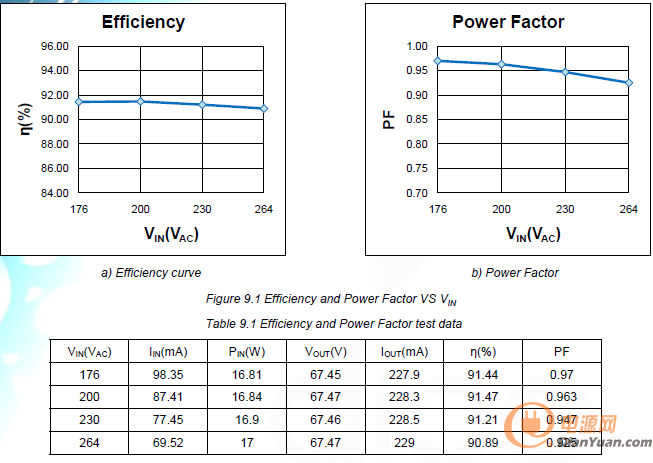

7) 輸出效率及功率因數曲線

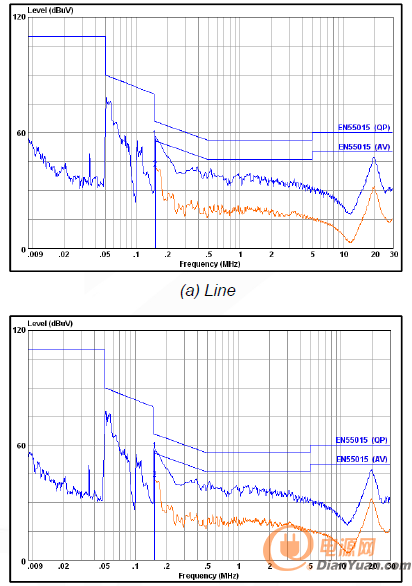

8) 靚麗的EMI曲線（6dB以上的余量）



帝奧微電子最新、最全、最具性價比LED照明方案，請聯系劉先生

親情服務電話：15016732992
