電磁爐IGBT的波形

各位：我今天測的一臺電磁爐的IGBT的VCE 和 VGE的波形，我感覺VCE的波形不對，它都不是正玄波了，但供方是一家很大的公司，所以來這里問問是否我測錯了？并且我覺得非常奇怪，它們的VGE的頻率在功率大一些的時候，會產生變化，從23KHZ 到29KHZ變化，你們覺得對不對？

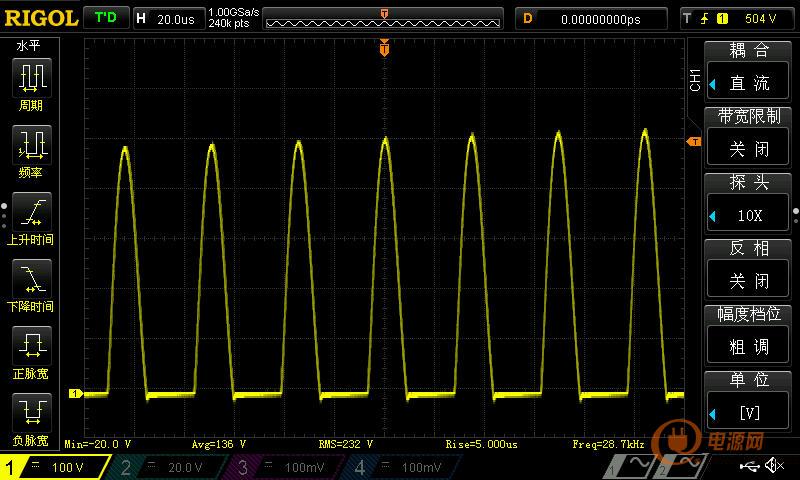

VCE的波形如下：

DS1Z_QuickPrint8



VGE的波形：

DS1Z_QuickPrint2







全部回復(8)
正序查看
倒序查看
my.mai
LV.9
2
2015-08-31 14:33
家用電磁爐，單管并聯諧振，波形是對的，通過調頻調功，所以功率最大的時候，頻率是最低的。增加了頻率，那么功率會降低。
0
回復
2015-09-03 11:15

看你的測試方法了，如果是電流波形，就不是這樣了。VCE電壓波形是正確的。

0
回復
edongdong
LV.2
4
2015-09-06 13:56
VCE波形不錯哦，看不到提前開通或者滯后開通的臺階。說明同步電路抓過零比較準確。單管的電壓波形就是這個樣子，IGBT開通的時候VCE為0，所以肯定不可能是正弦波了。再一個，功率大的時候，IGBT開通時間變長，而關閉的時間不變，導致整個周期變長，也就是頻率降低了。VGE的關斷不知為何會有個小臺階，可能是驅動電路造成的。不過幅度不大，不影響IGBT工作。
0
回復
2015-09-11 10:03
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2015-09-17 15:30
@edongdong
VCE波形不錯哦，看不到提前開通或者滯后開通的臺階。說明同步電路抓過零比較準確。單管的電壓波形就是這個樣子，IGBT開通的時候VCE為0，所以肯定不可能是正弦波了。再一個，功率大的時候，IGBT開通時間變長，而關閉的時間不變，導致整個周期變長，也就是頻率降低了。VGE的關斷不知為何會有個小臺階，可能是驅動電路造成的。不過幅度不大，不影響IGBT工作。
從圖看，嚴格說，IGBT開通時VCE不為0.

0
回復
2015-09-19 09:58
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.15119.cn/bbs/classic/





波形沒錯，電磁爐是調頻的。功率大，頻率低

哥們，看看我測試的電磁爐波形：15KW的

0
回復
mild2
LV.5
8
2015-09-22 14:05
@Q597298353Q
[圖片]  波形沒錯，電磁爐是調頻的。功率大，頻率低哥們，看看我測試的電磁爐波形：15KW的

再看這個波形，剛開始我測的地方不太正確。

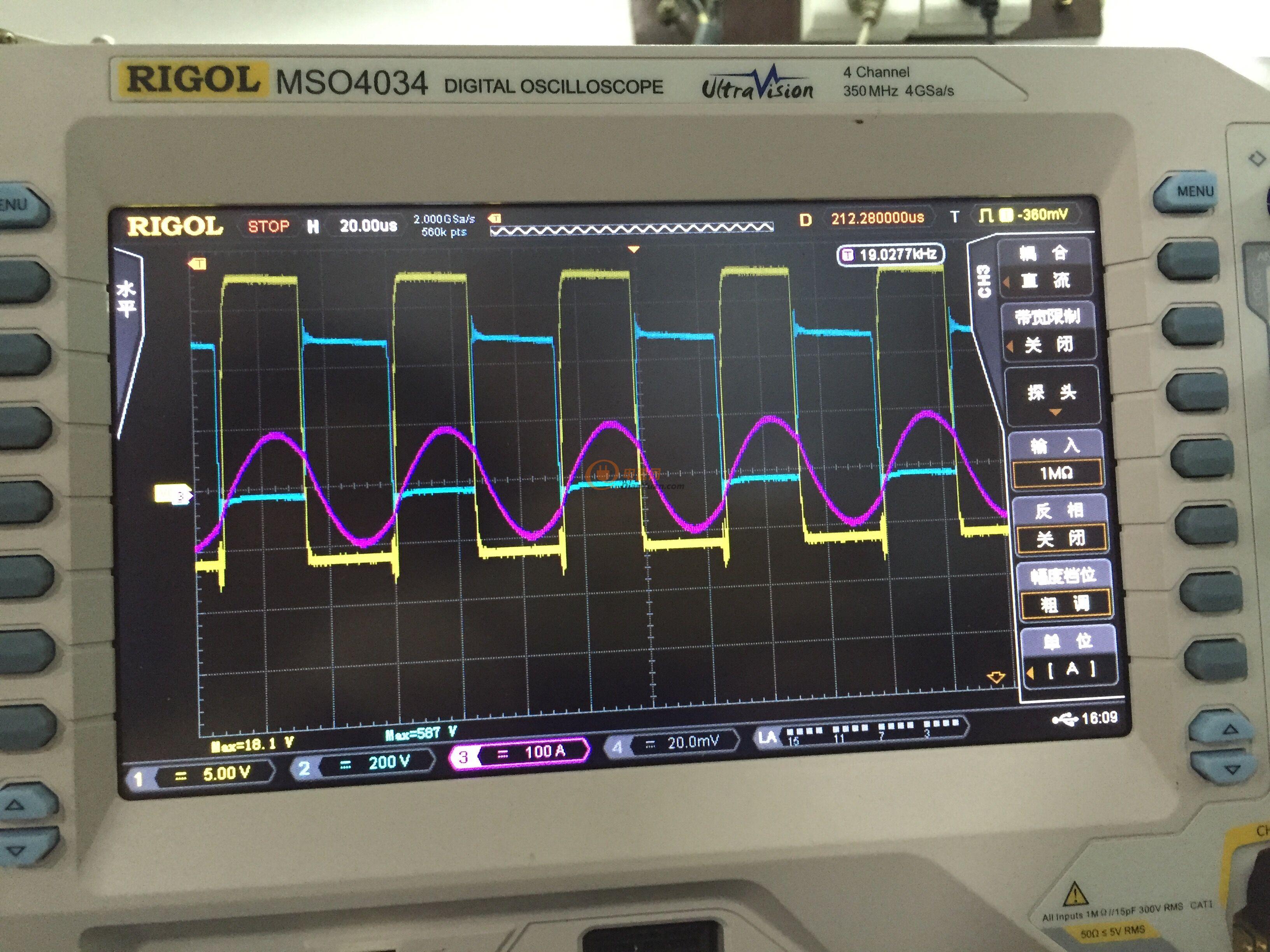

之前那個圖是我測試電感的電流的波形，這次是我測試IC波形時，采用割銅皮的方式來測的，它的電流波形更正確一些。

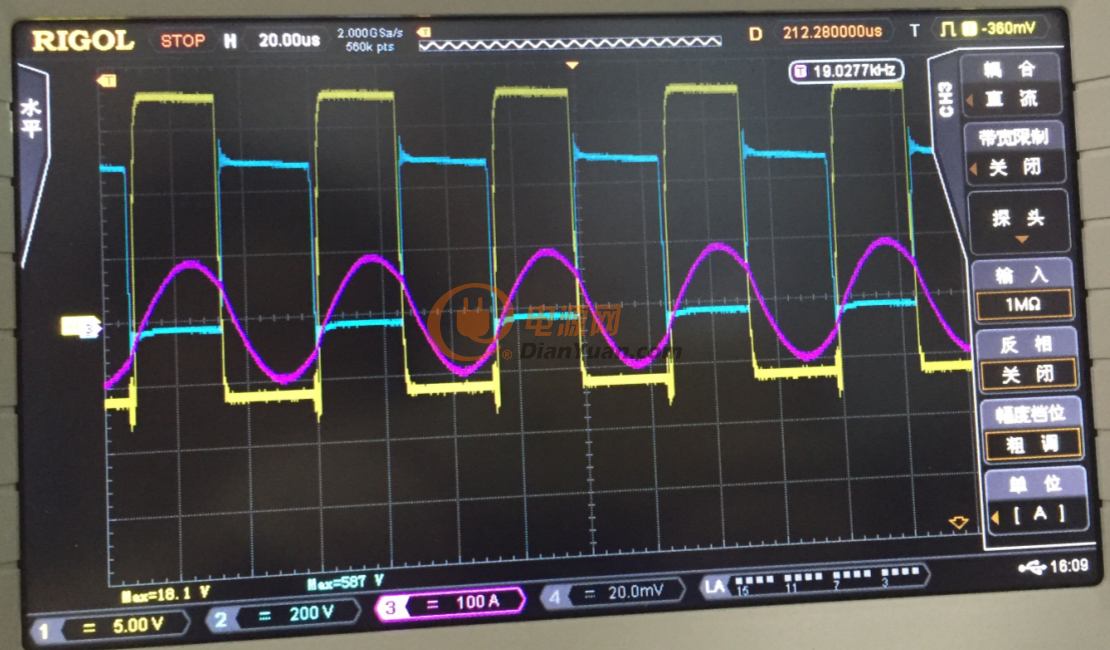

黃色通道Ic電流；綠色通道Vc電壓：

這是縮小的圖片：

這是放大的圖片：

0
回復
mild2
LV.5
9
2015-09-22 14:09
@xieqingliang
從圖看，嚴格說，IGBT開通時VCE不為0.[圖片]
兄弟幫我看第8貼的圖對不對。
