單管正激輸出尖峰高 請高手指教如和更正!

大家好本人做一個13.8V25A電源 拓?fù)浣Y(jié)構單管正激   芯片用的3845   75K頻率 變壓器 EC4215    33/6   加0.05氣隙

現在的問題是輸出反向峰隨電流增加而增大最高時達到90V   13.78V輸出 反向差不多180V 請問高手如和調整

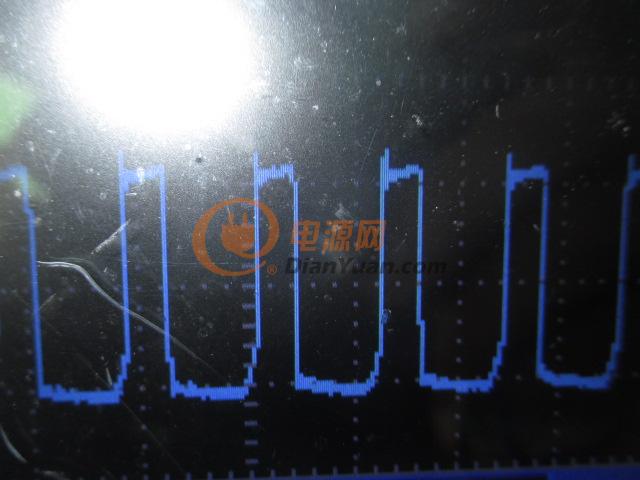

下邊有VDS波形

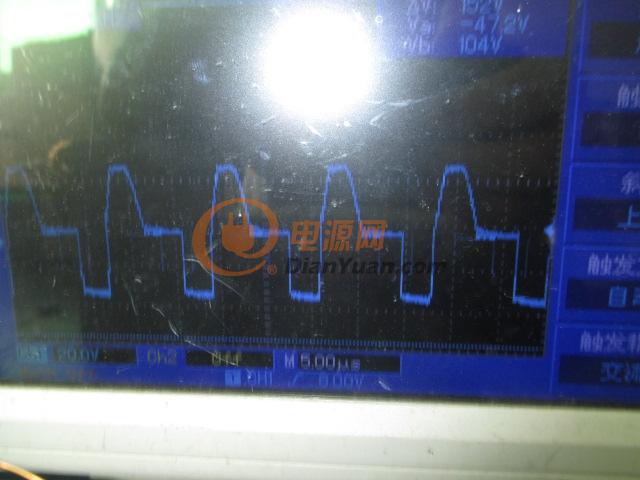

1A負載

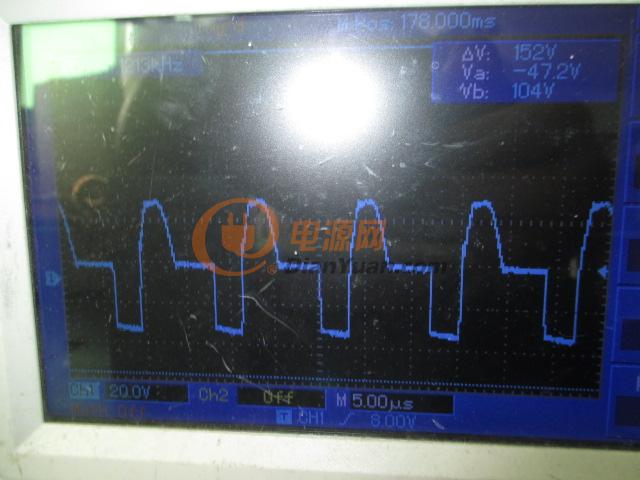

帶載1A波形

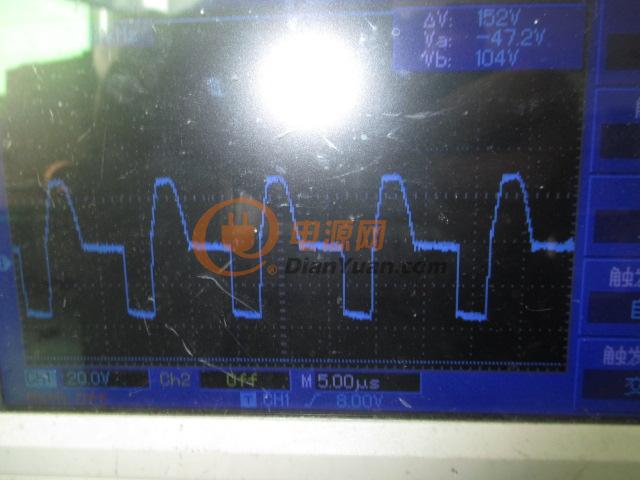

2A負載

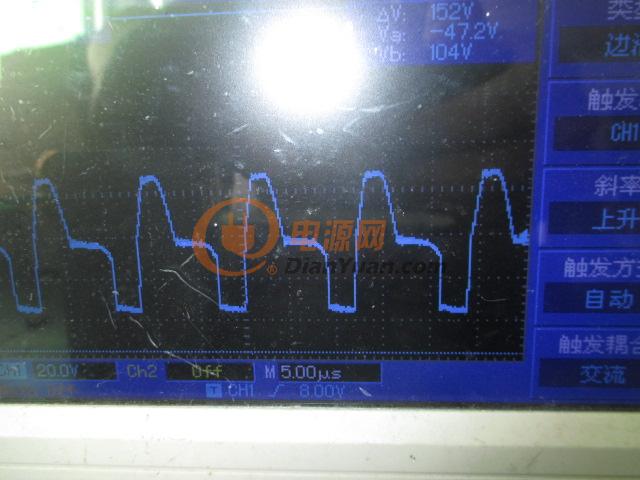

帶2A波形

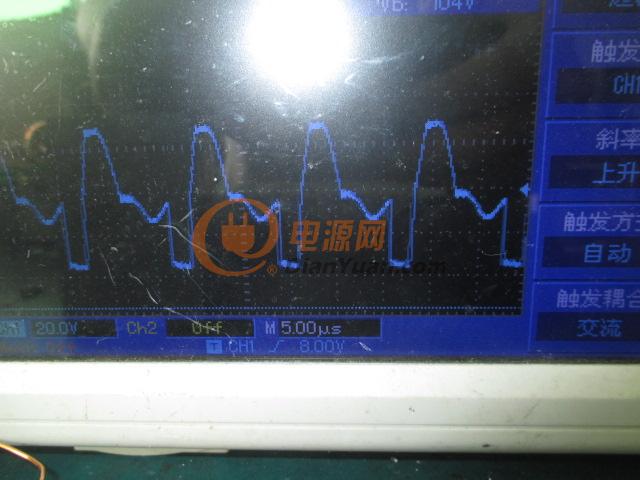

3A負載

帶載3A波形

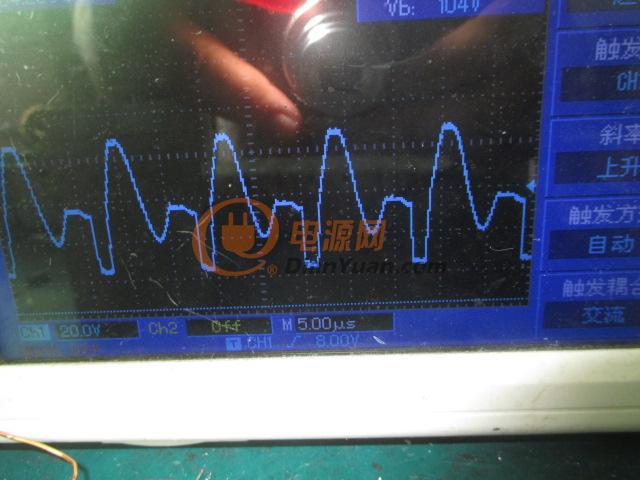

5A負載

帶載4A波形

4A負載

帶載5A波形

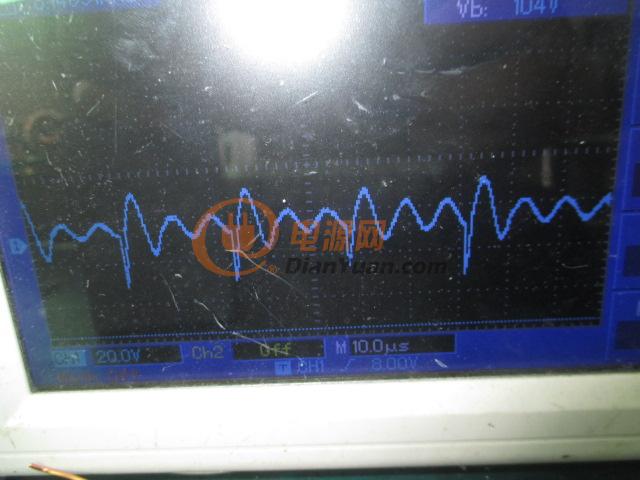

空載

空載VDS波形

8A負載



下邊為輸出整流到磁環的波形   磁環為鐵硅鋁 130125

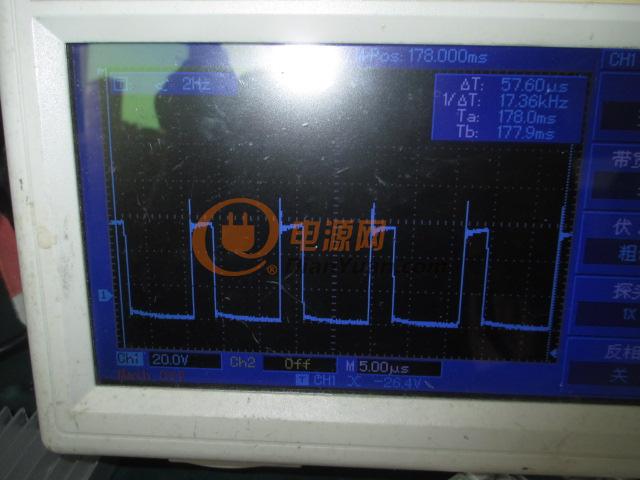

空載

空載波形

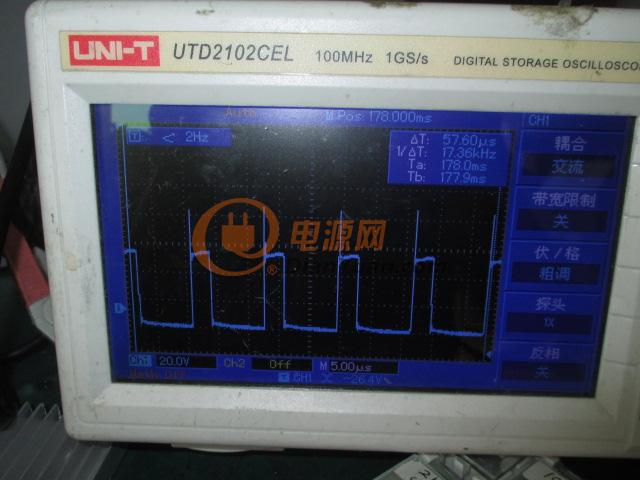

3A

帶載3A波形

5A

帶載5A波形

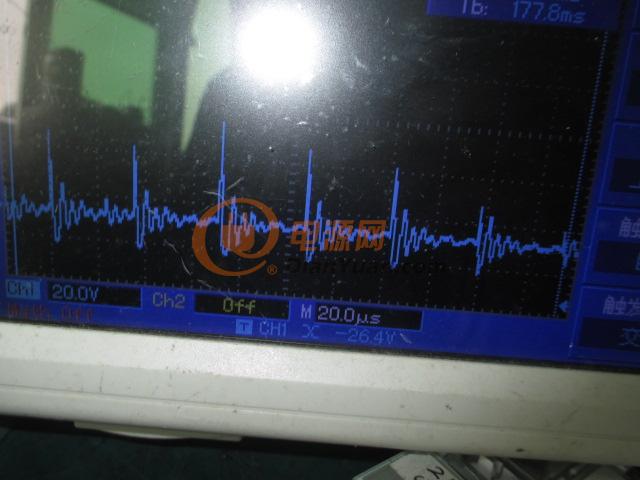

7A

帶載7A波形



全部回復(4)
正序查看
倒序查看
2015-10-06 16:16

有電路圖嗎?

0
回復
DCAC
LV.4
3
2015-10-06 17:13
@ymyangyong
有電路圖嗎?

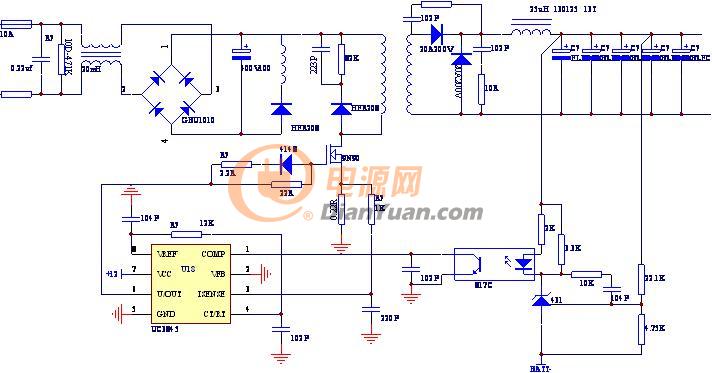

好的 電路圖在下邊

0
回復
jasonell
LV.3
4
2016-11-08 17:32
@DCAC
好的電路圖在下邊[圖片][圖片]
二次側,rc吸收電路要調整,c往大,r往小
0
回復
2016-11-08 19:37

是續流管上面的峰值吧?
