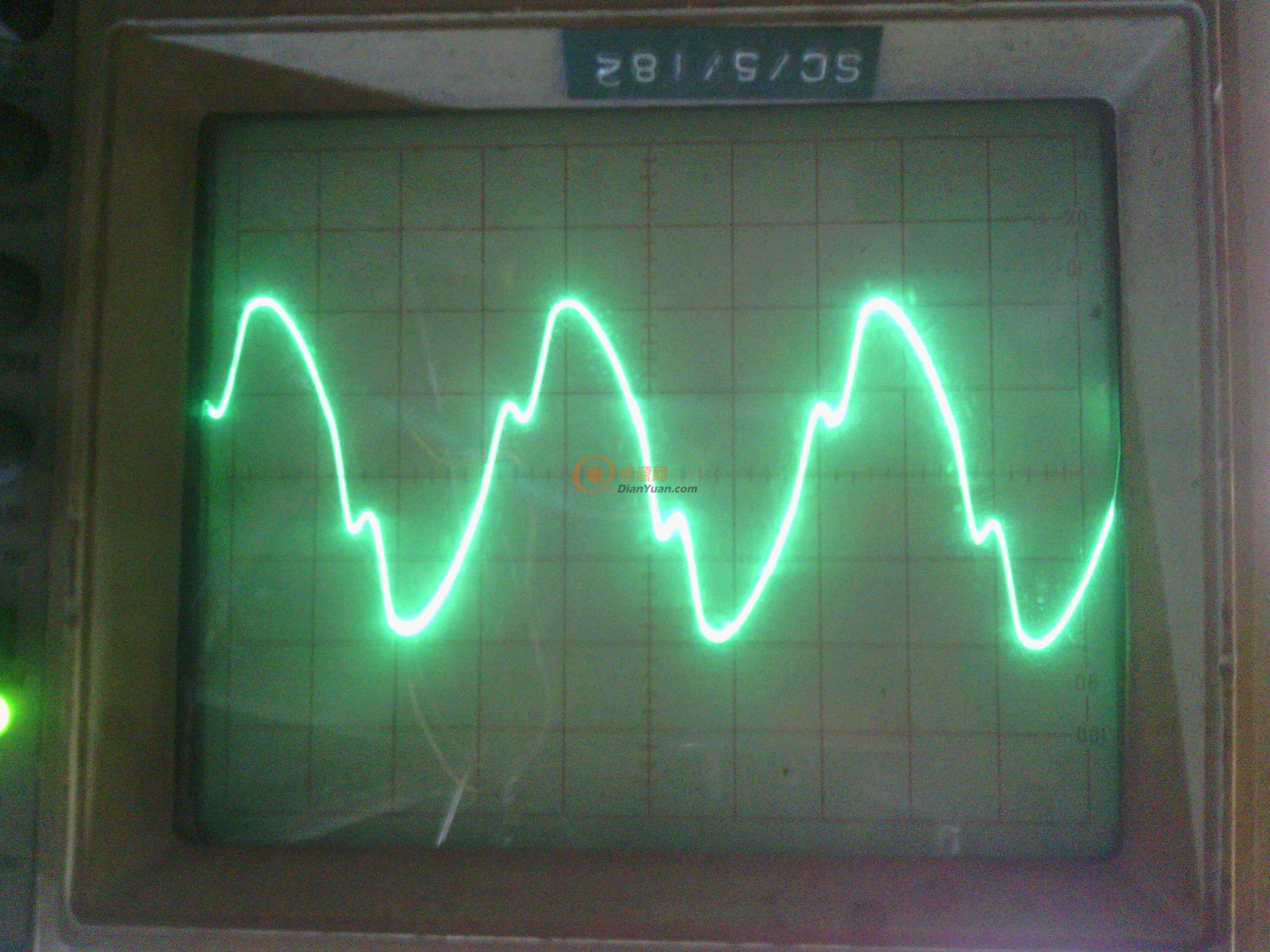

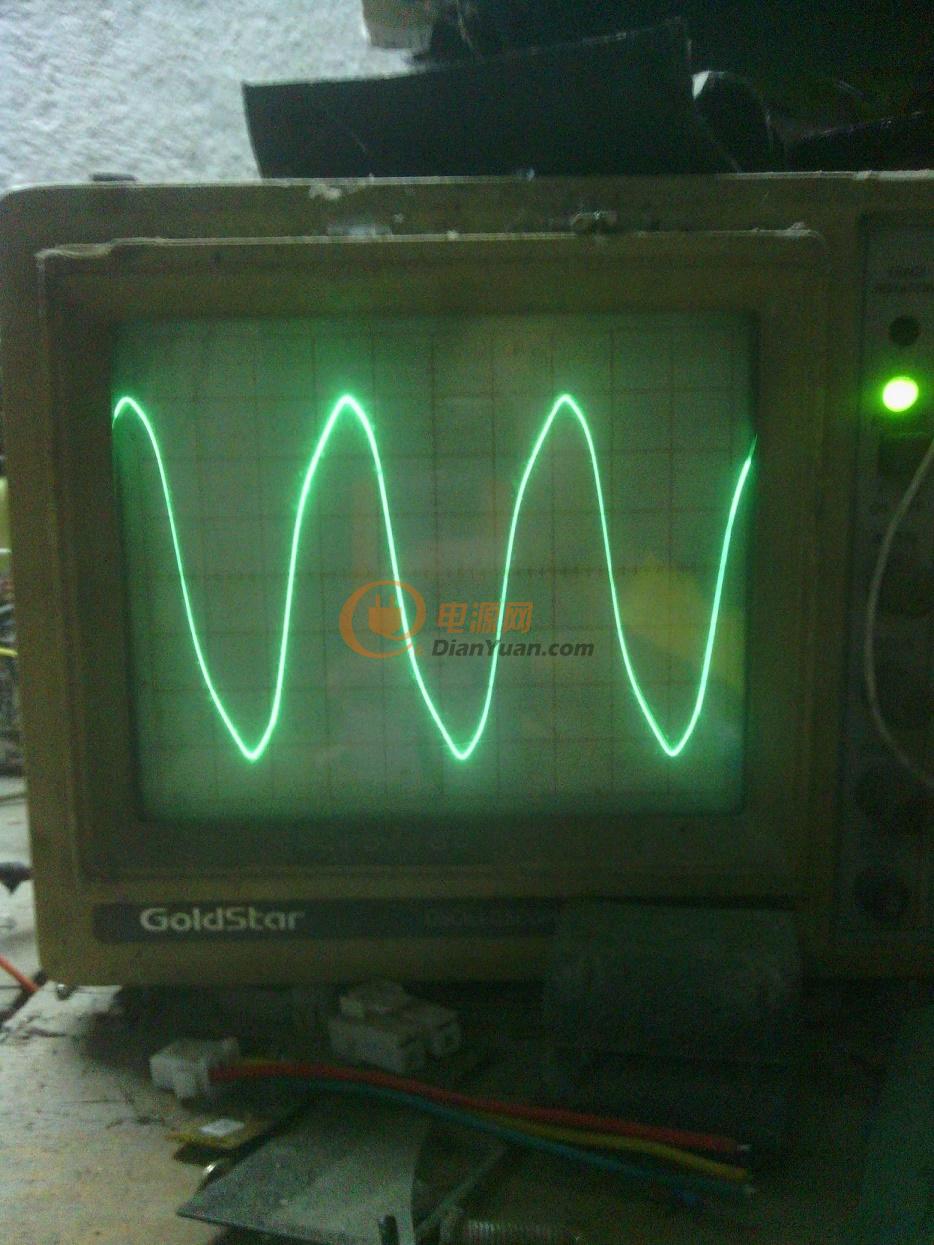

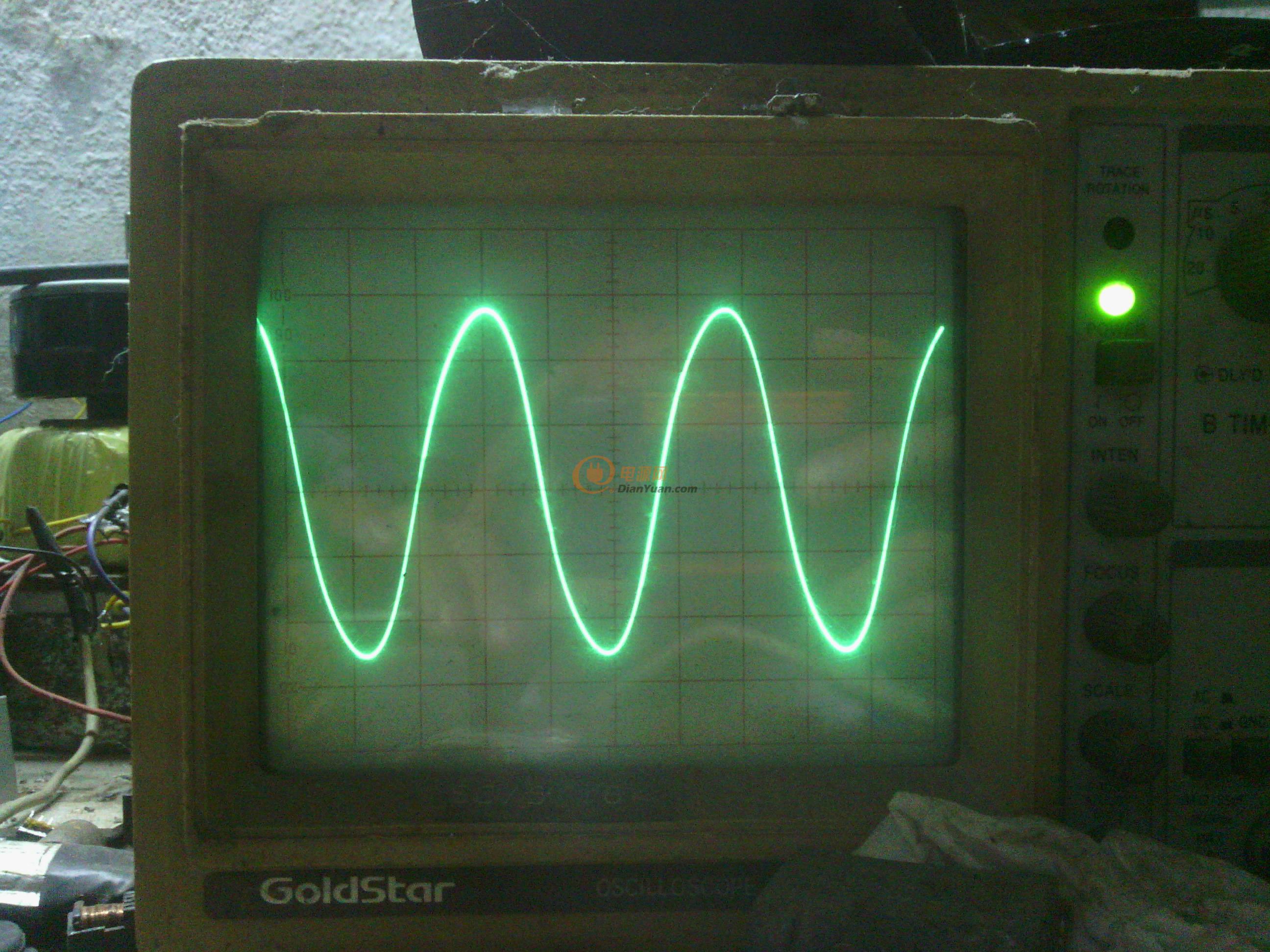

輸出波形跟變壓器有沒有關系？我試了3個變壓器，第一個波形有點變形的用了2個變壓器都一樣一個是焊機變壓器另一個是充電器，第二個波形用了圖片左邊包著黃色絕緣膠帶的環牛沒試前兩個變壓器，這次不敢?guī)лd測試怕炸管

看了其他帖子要在變壓器輸入端串一個電感，板上還要加CBB電容，電感要多大磁芯？電容焊在哪個管的D極S極？

板子上的電容加在造近H橋上下功率管的正負極上，一般是用104或103。輸入串電感，可以用長一點的輸入線在47鐵硅鋁環上繞兩三圈。感量不大，但效果不小！

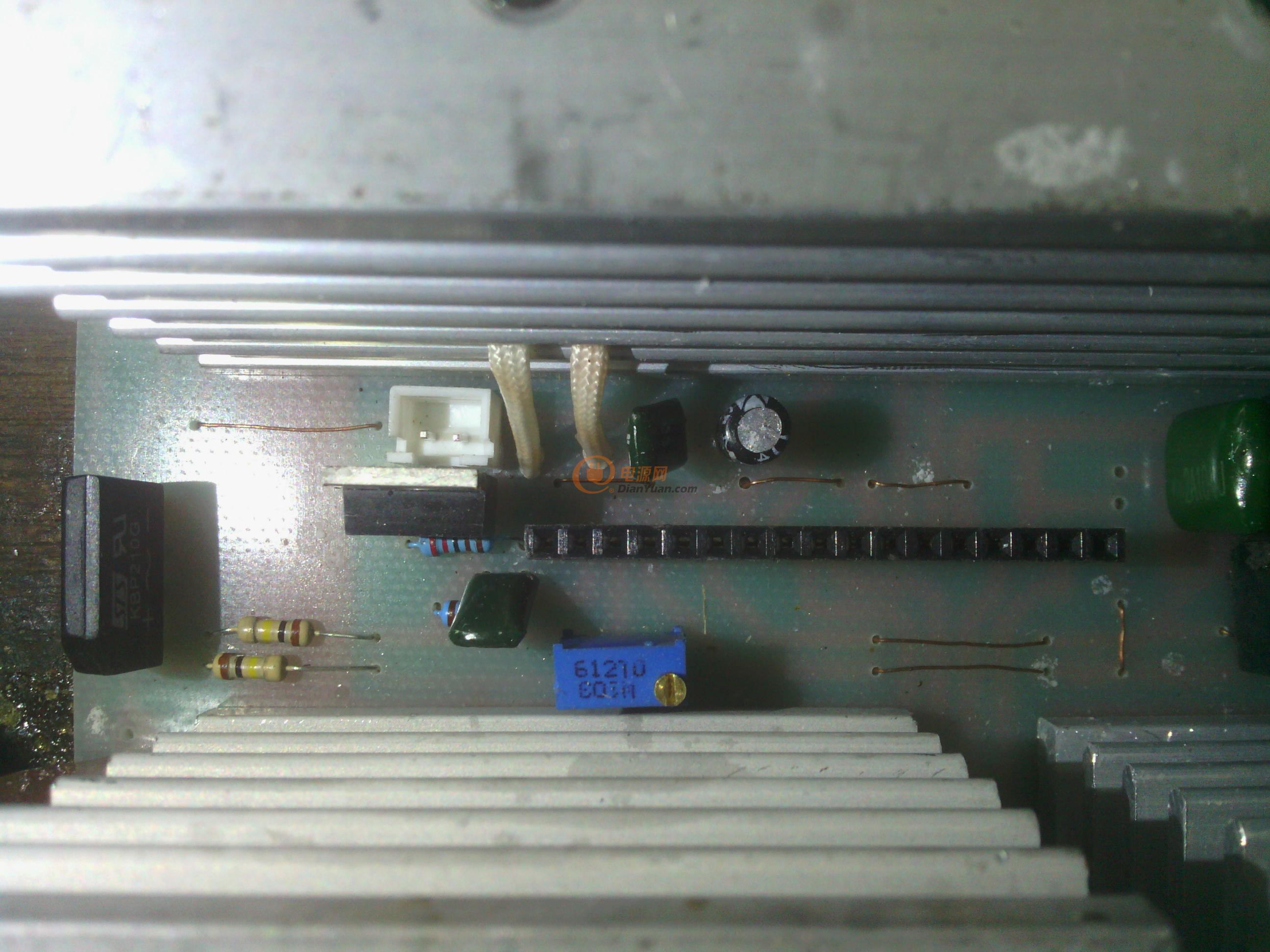

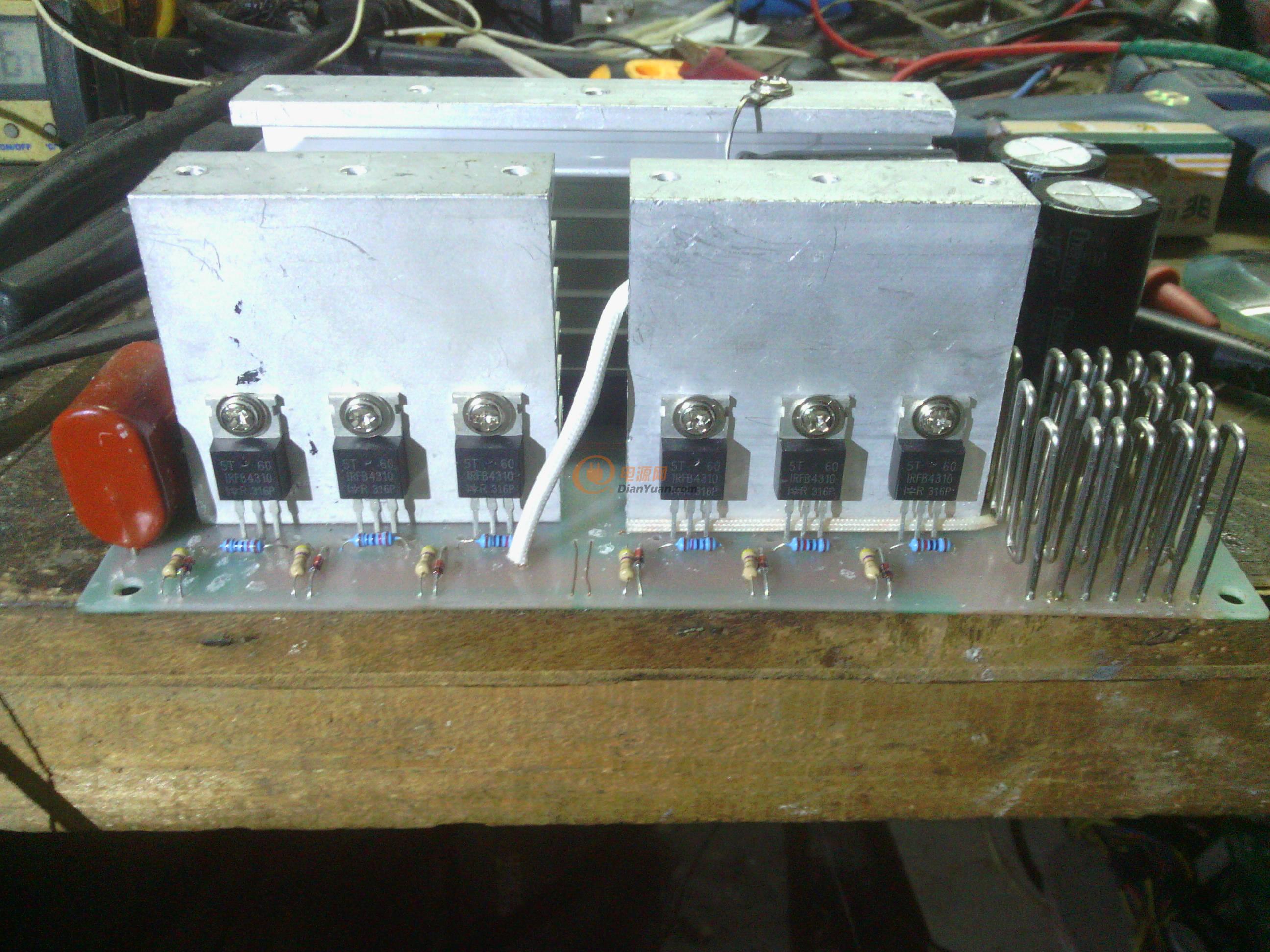

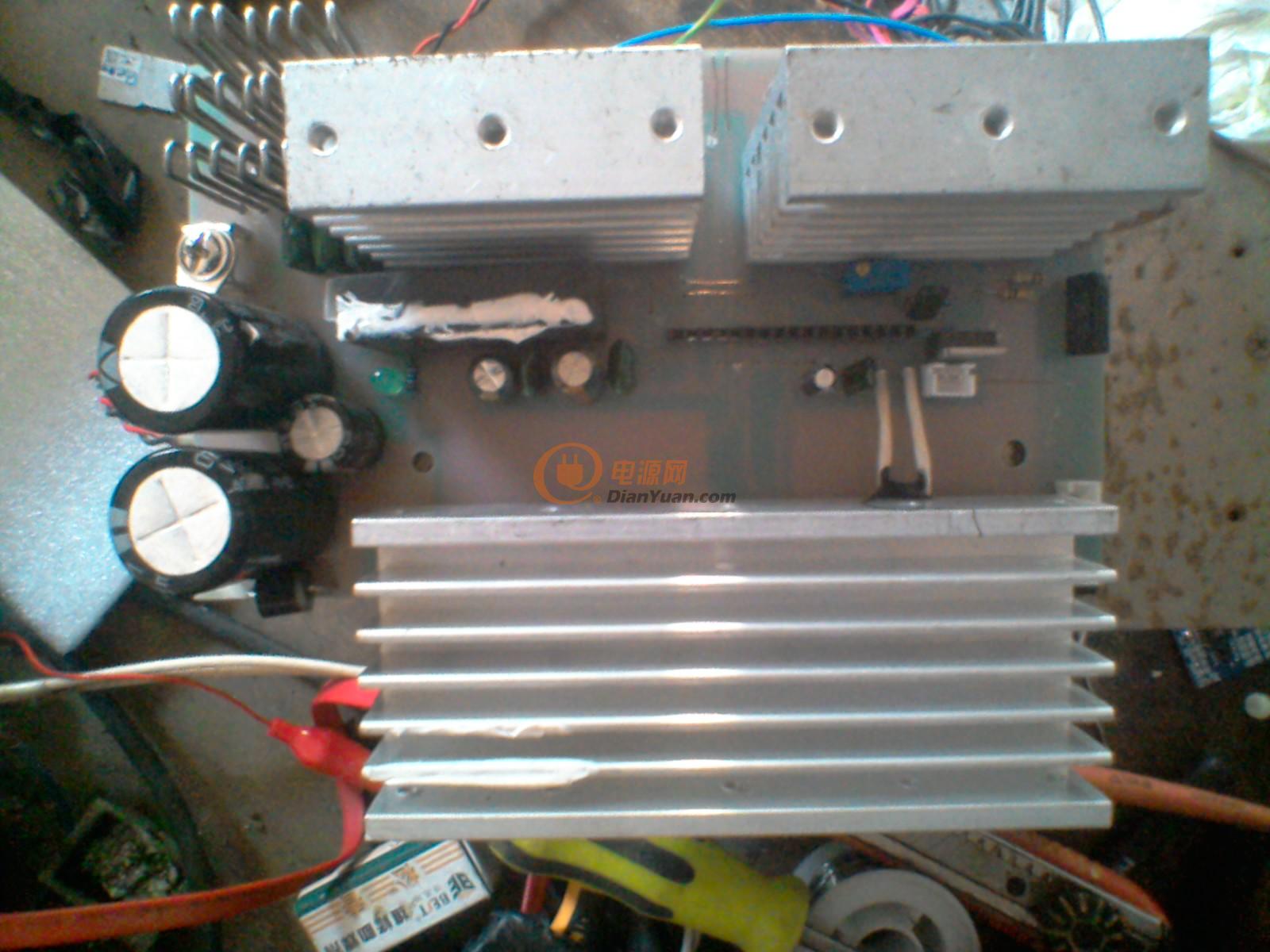

驅動板放在兩排功率管中間會有干擾，這板子布局不合理你怎么改都不行，不想換板子的話可以試試把散熱器接電池負極，然后在功率管后面帖上絕緣片。

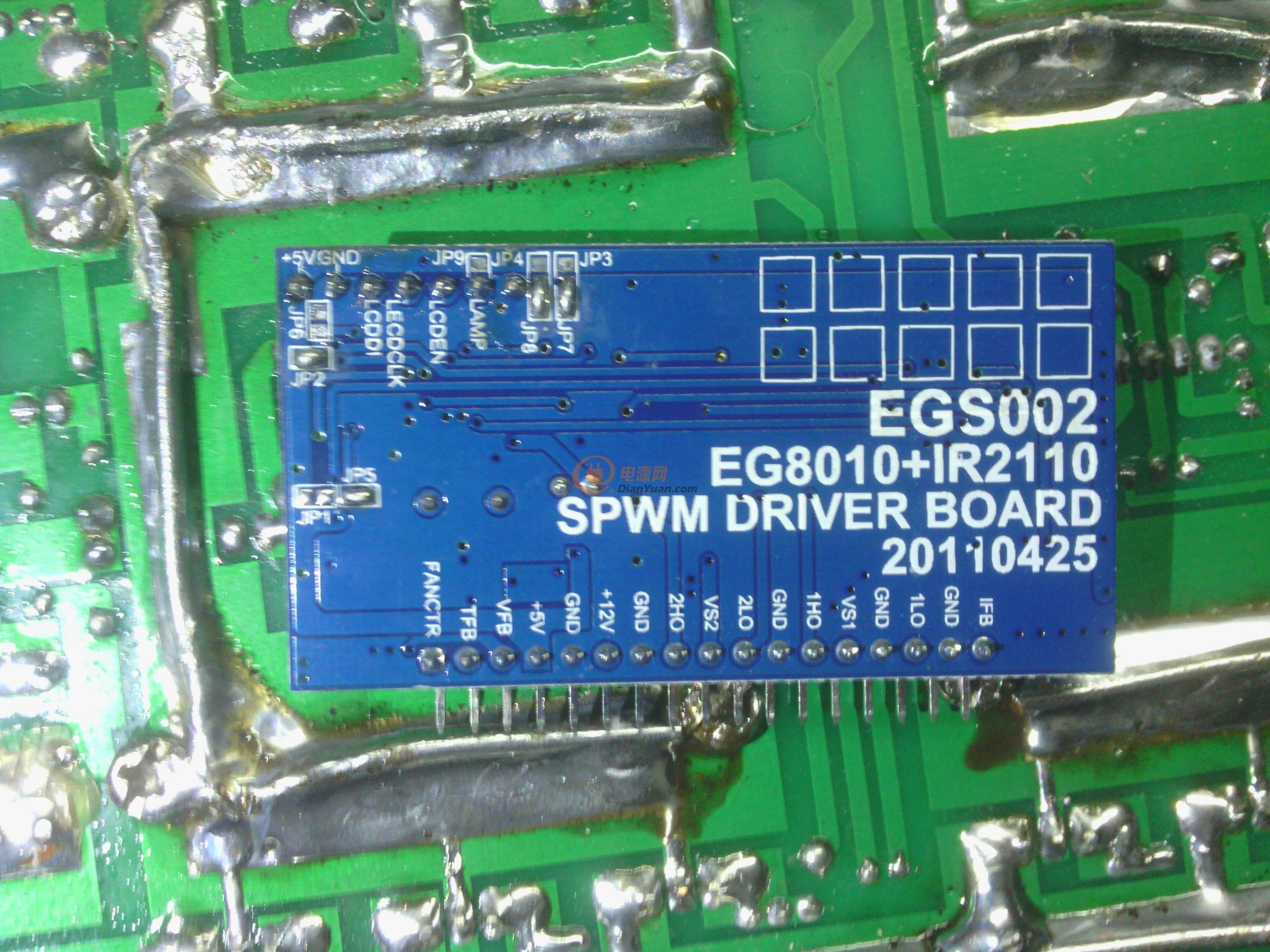

驅動板用銅皮包住，銅皮接地行不？和高頻變壓器包銅皮一樣，包完整一圈好還是包一圈頭尾絕緣好？

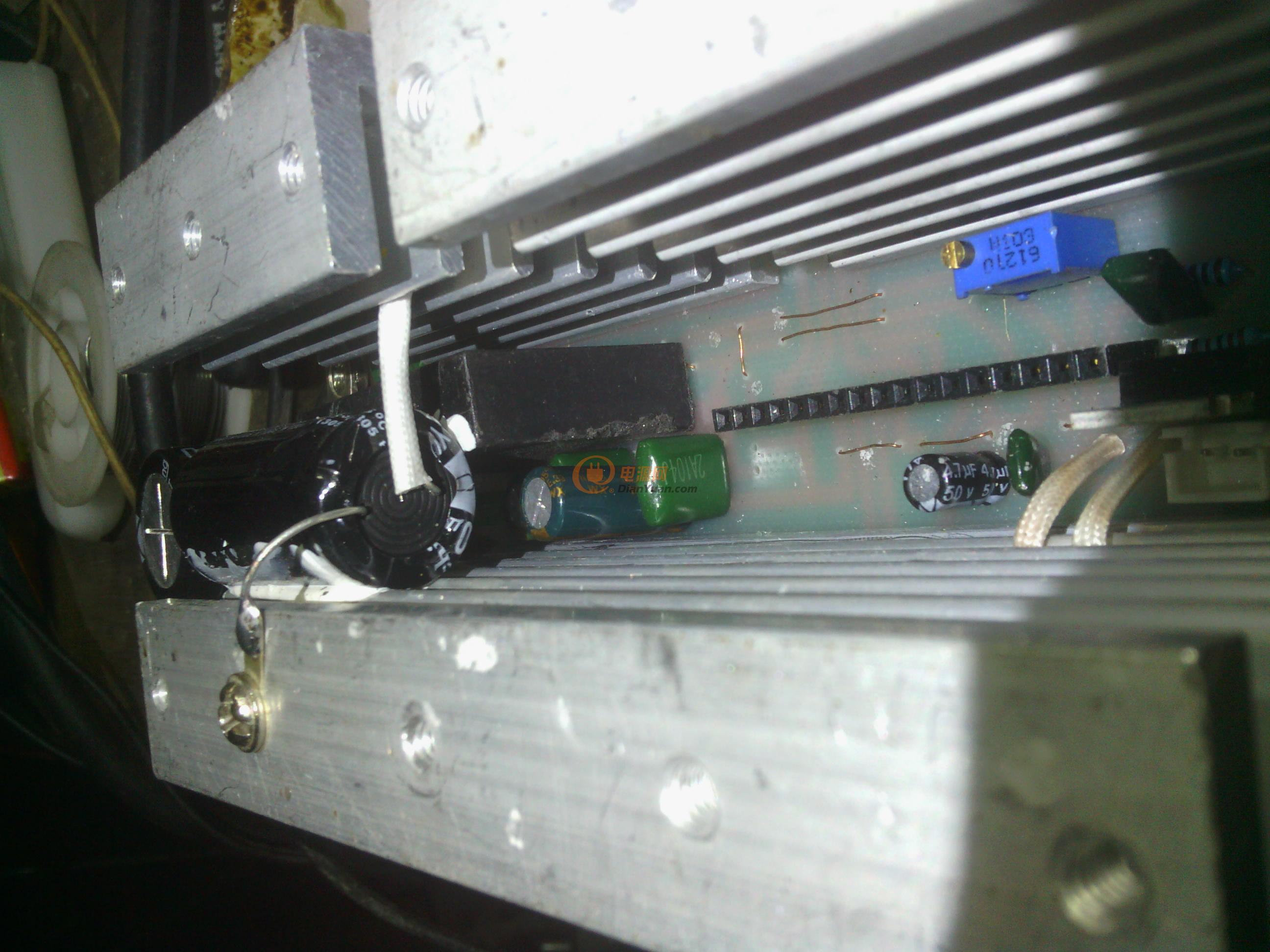

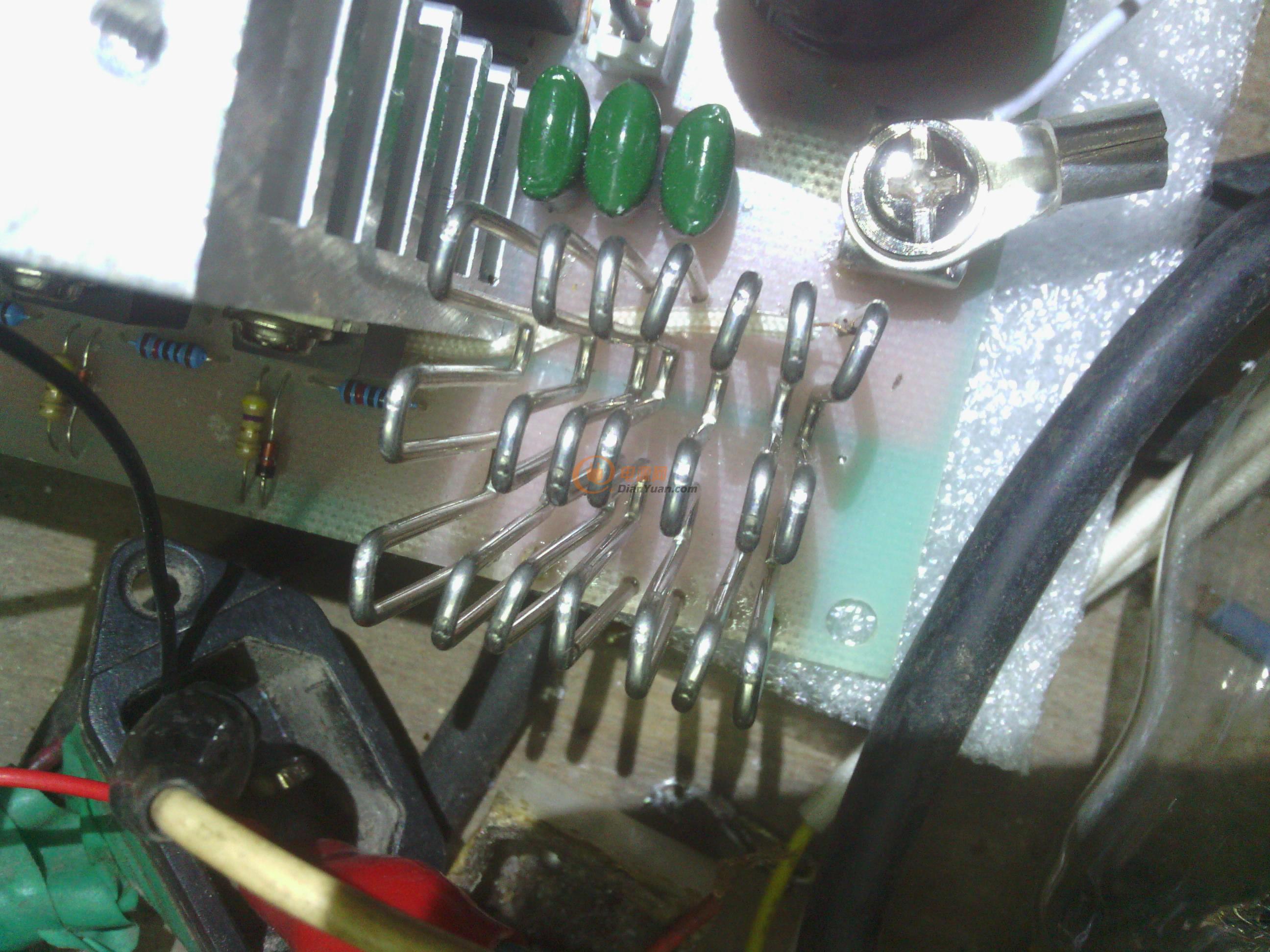

看來你還是不明白，你好好看看，從底面看三個散熱器就像一個空心電感一樣把驅動板包在中間，小電流還沒什么，大電流時就會對驅動板干擾，包銅皮沒什么用，錯就錯在設計這個板子的人為了撿芝麻丟了西瓜，我自已私搭亂建弄的帶兩個冰箱壓機也不會炸管。

不信你看看其它人弄的板子，沒一個是驅動板是被散熱器包圍的。

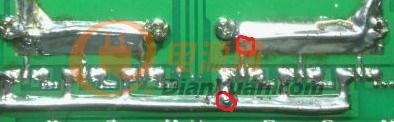

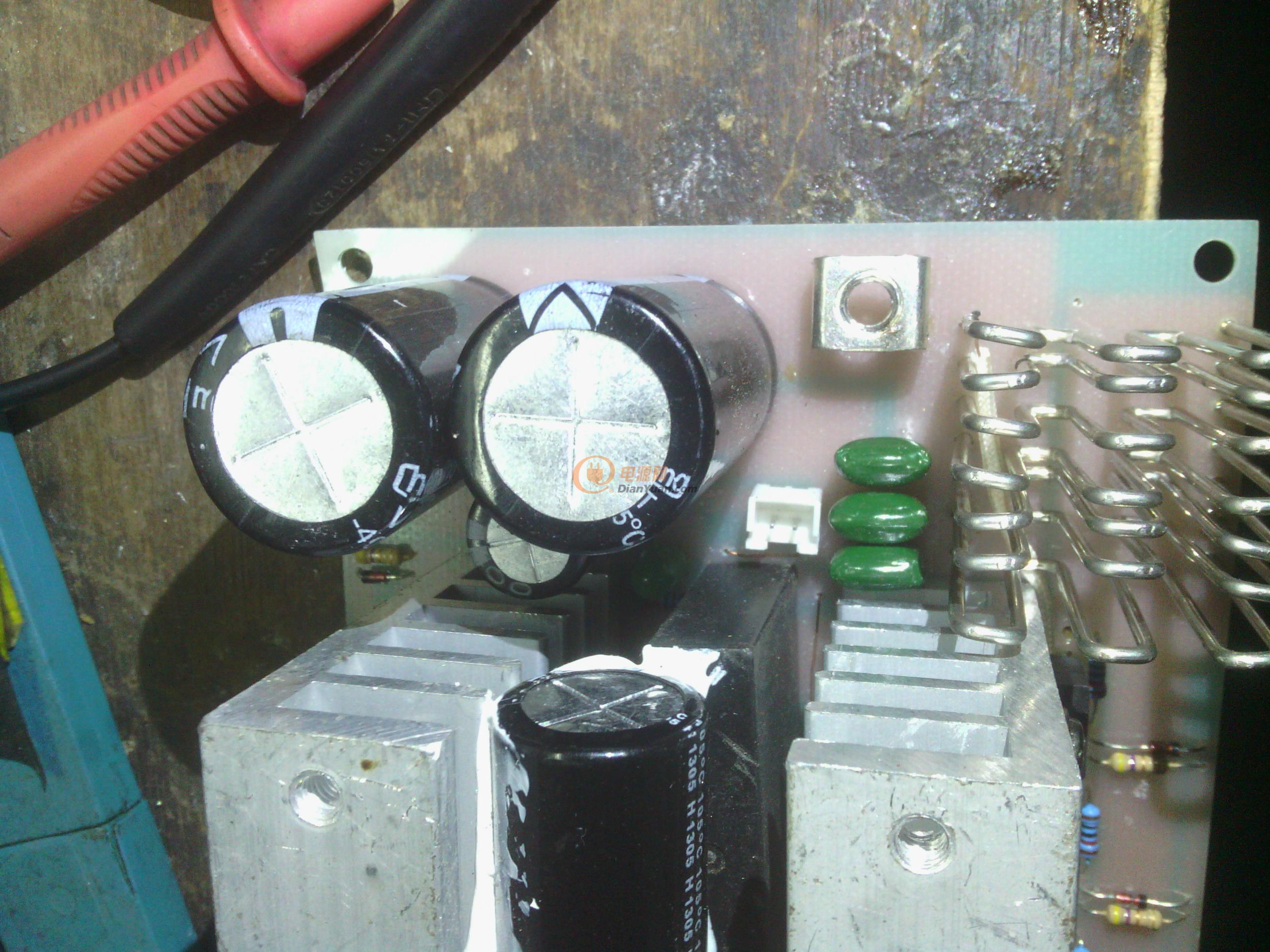

CBB是不是接圖中兩個點？

430V 0.47uf的CBB能不能用？103 104很多地方可以拆但不知道符不符合要求。輸入母線已經有3個104要不要再加一些電解和103 104？

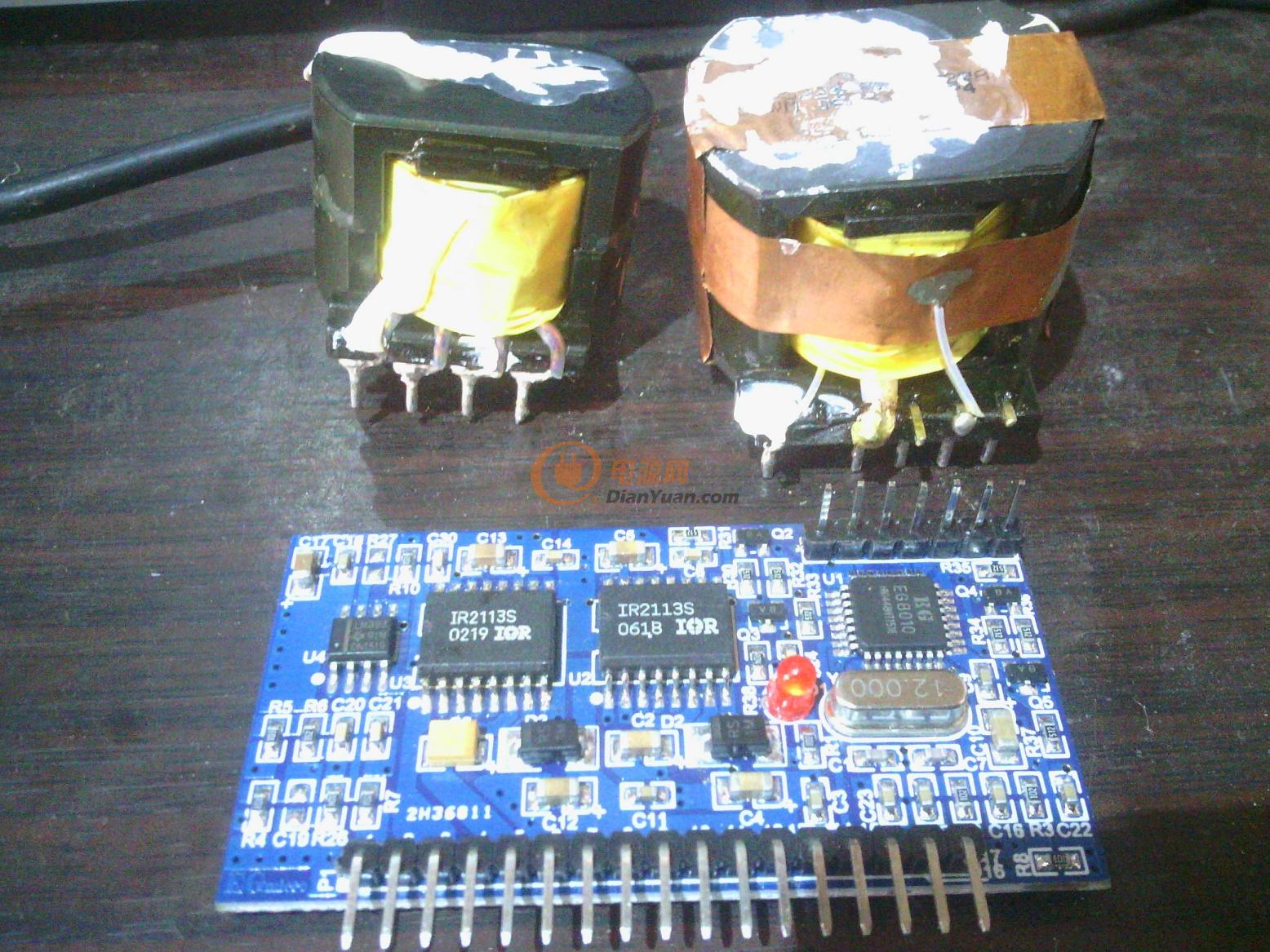

電感有2個DELL 12V 18A上拆的，小的雙粗線并繞輸出用，大的多股細線并繞PFC升壓用

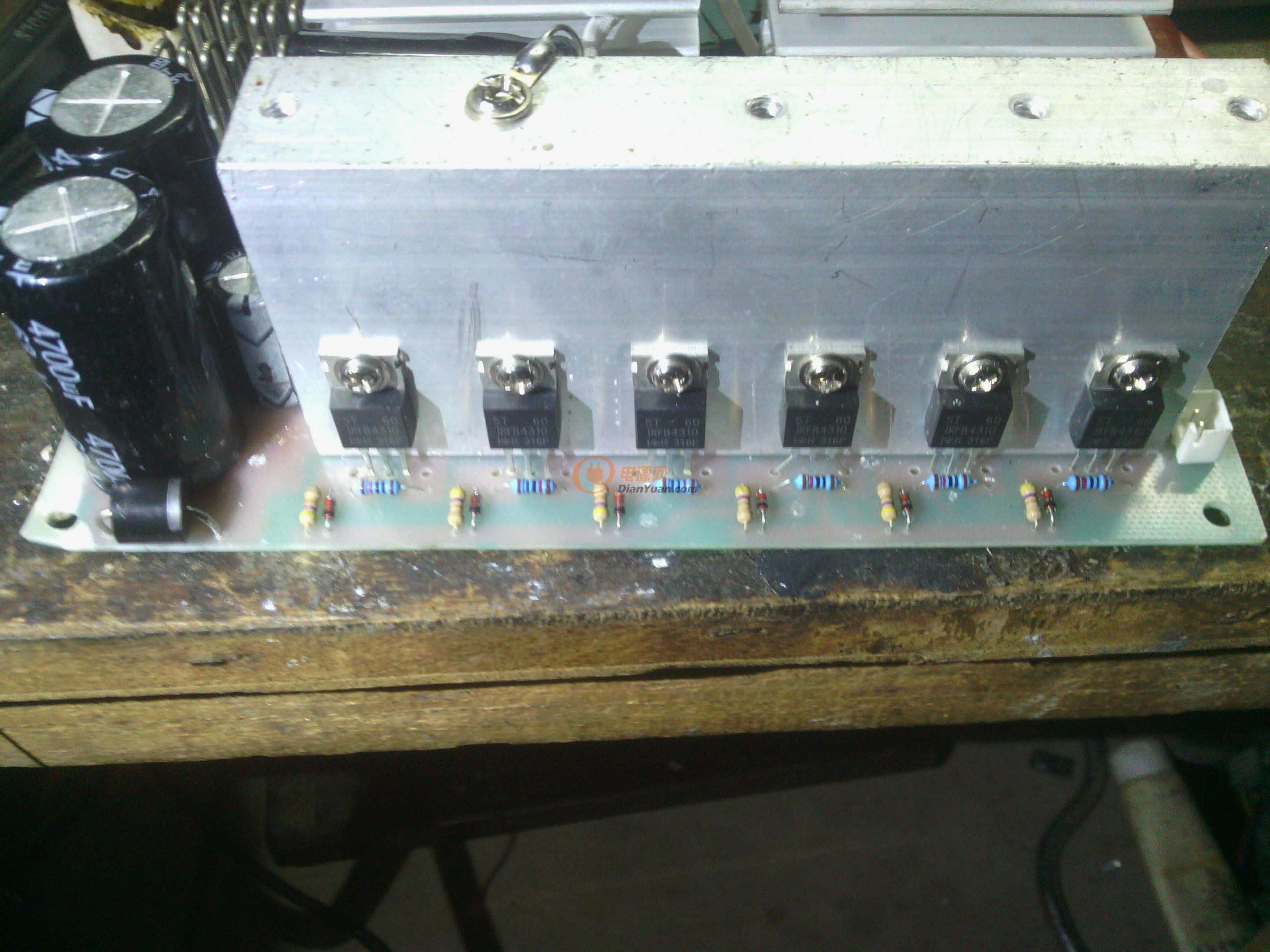

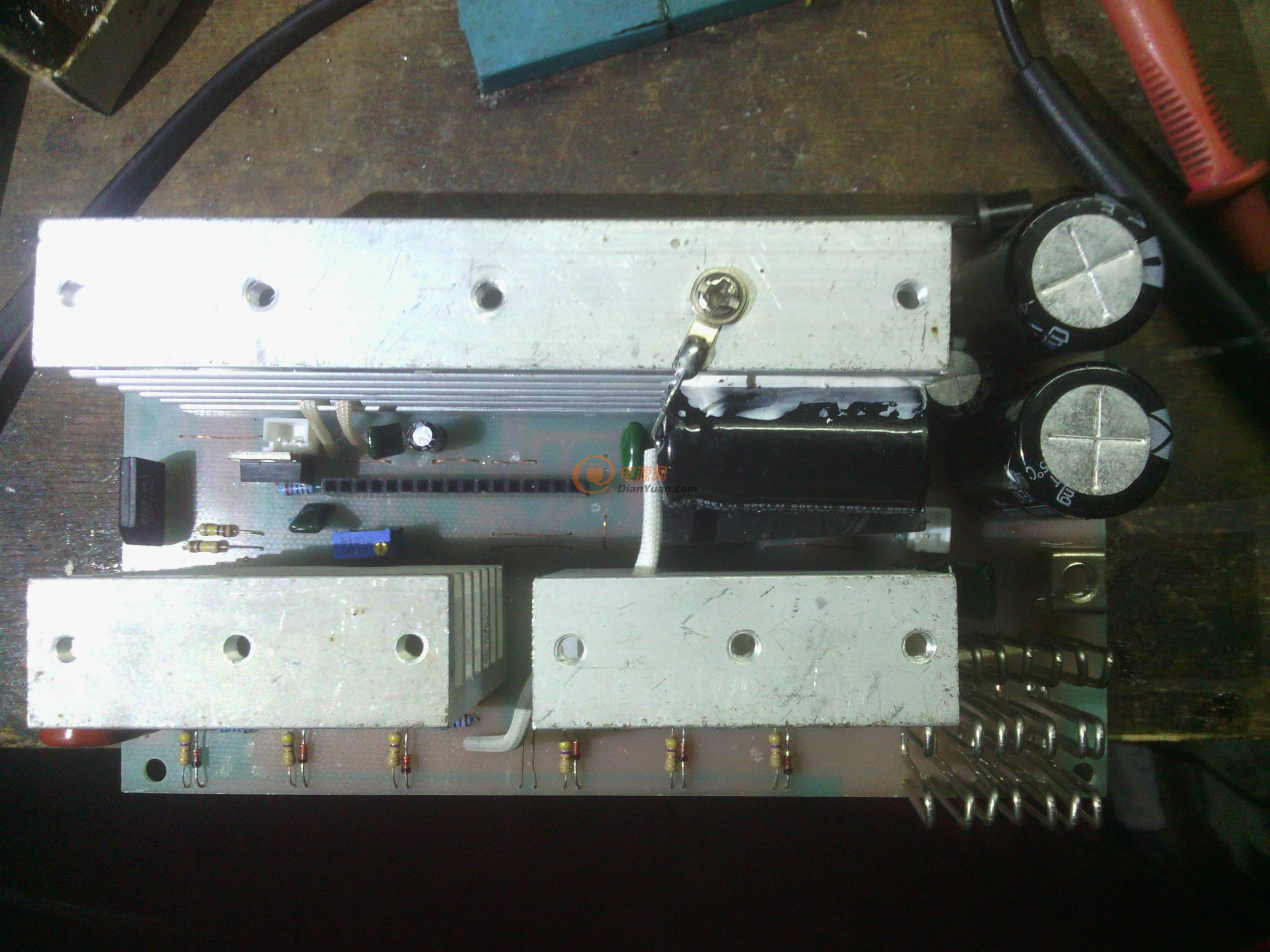

兩個輸出接變壓器的散熱器不動，只改大散熱器可以嗎？把大散熱器接地，正極從底面接，6個功率管用絕緣片隔離

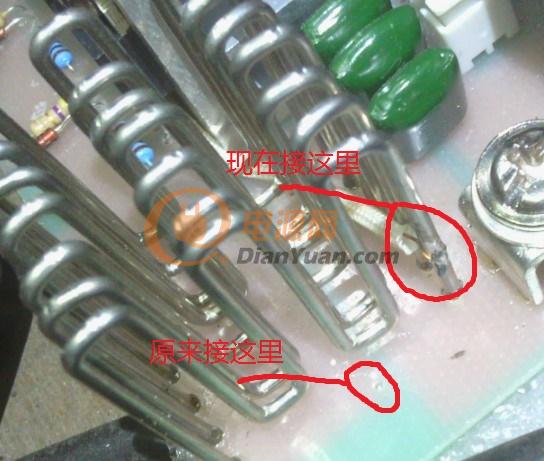

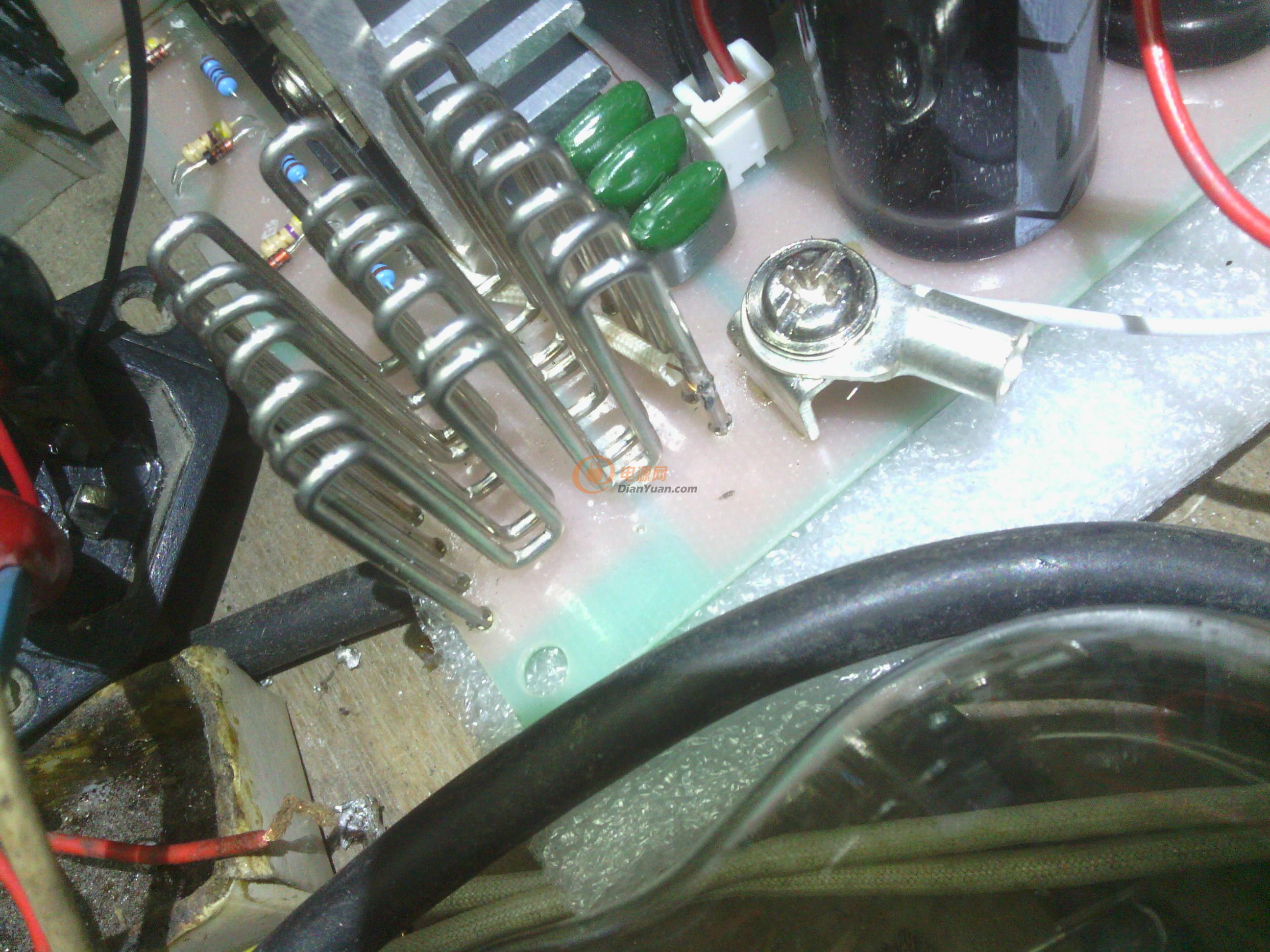

過流取樣位置變了，

這個位置是前移還是后移了？

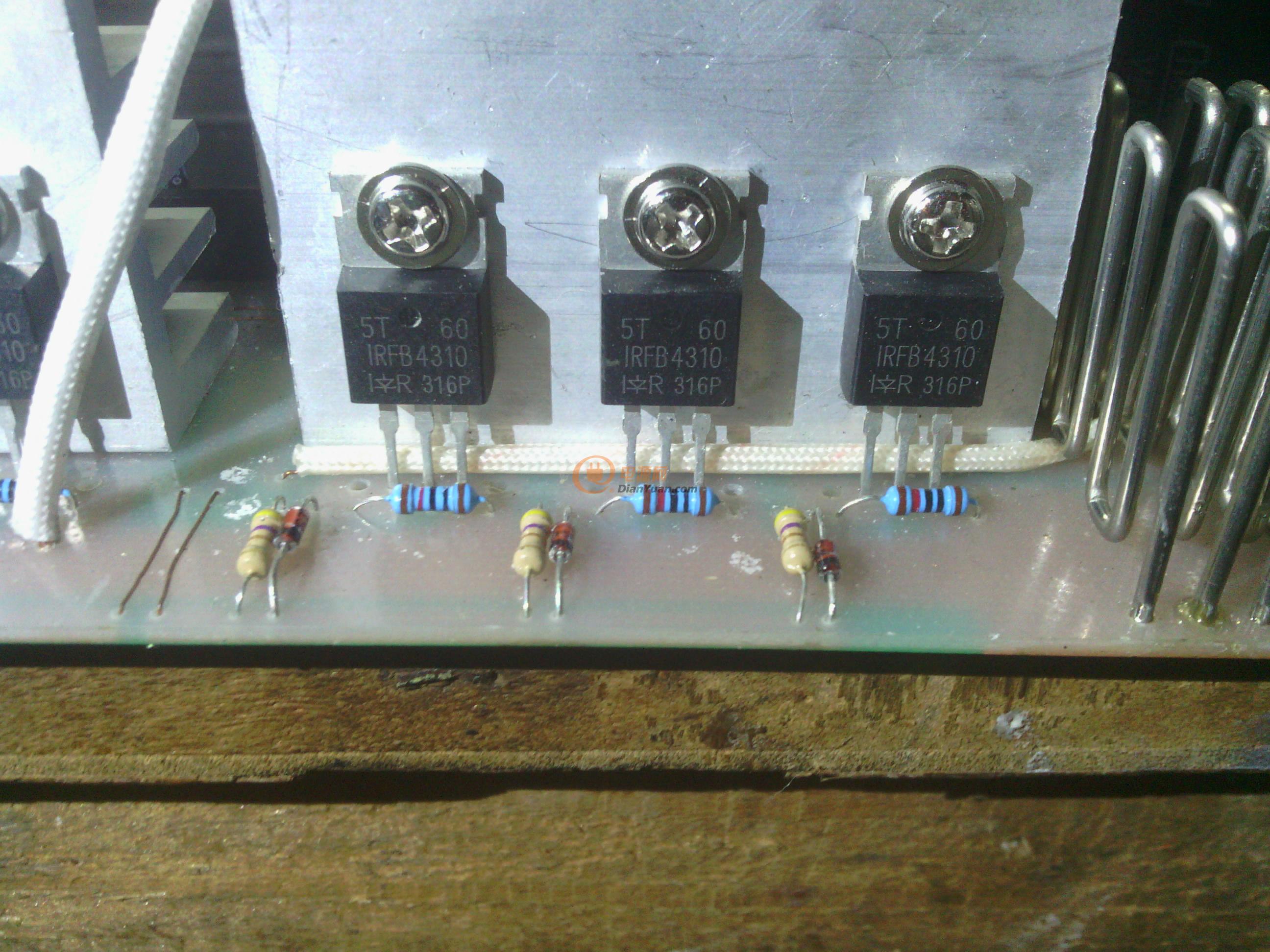

MOS柵極電阻4.7Ω會不會太??？

如果只用12V或24V輸入的話，這個CBB電容耐壓值也不需要那么高，有60V或100V就夠了。還有你那電感作為串電感不行，一是材質不行，大電流容易飽和。二是盡管多線并的但線還是小了，你要知道當你用12V或24V電壓有1000W輸出時，流過的電感電流有80A+或40A+你那一點小線徑能過這么大的電流么？

這塊板號稱12V~48V輸入都可以，我打算用48V，CBB焊的位置是那兩個點嗎？容量是不是越大越好？有一帖里面加2.2uf的

電感磁芯很難找到磁環，高壓包磁芯和高頻變壓器可不可以？

考慮到改動難度就先用土辦法試下，把大散熱器平躺，驅動板周圍包銅皮下地

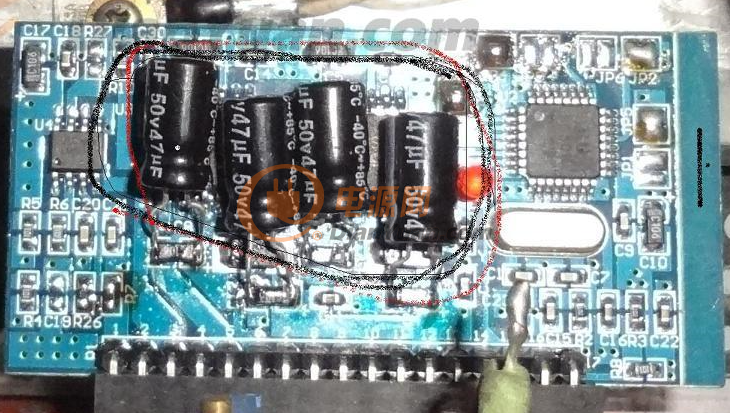

圖片里驅動板加了4個電解我要不要也加呢？







驅動板上面有個小黃豆為什么只用一個？特殊要求？

沒必要那么麻煩，只把散熱器飛線接地，然后所有功率管下面帖絕緣片，最后如果有條件的話把驅動板上的兩個自舉電容換成50V47UF就行了。

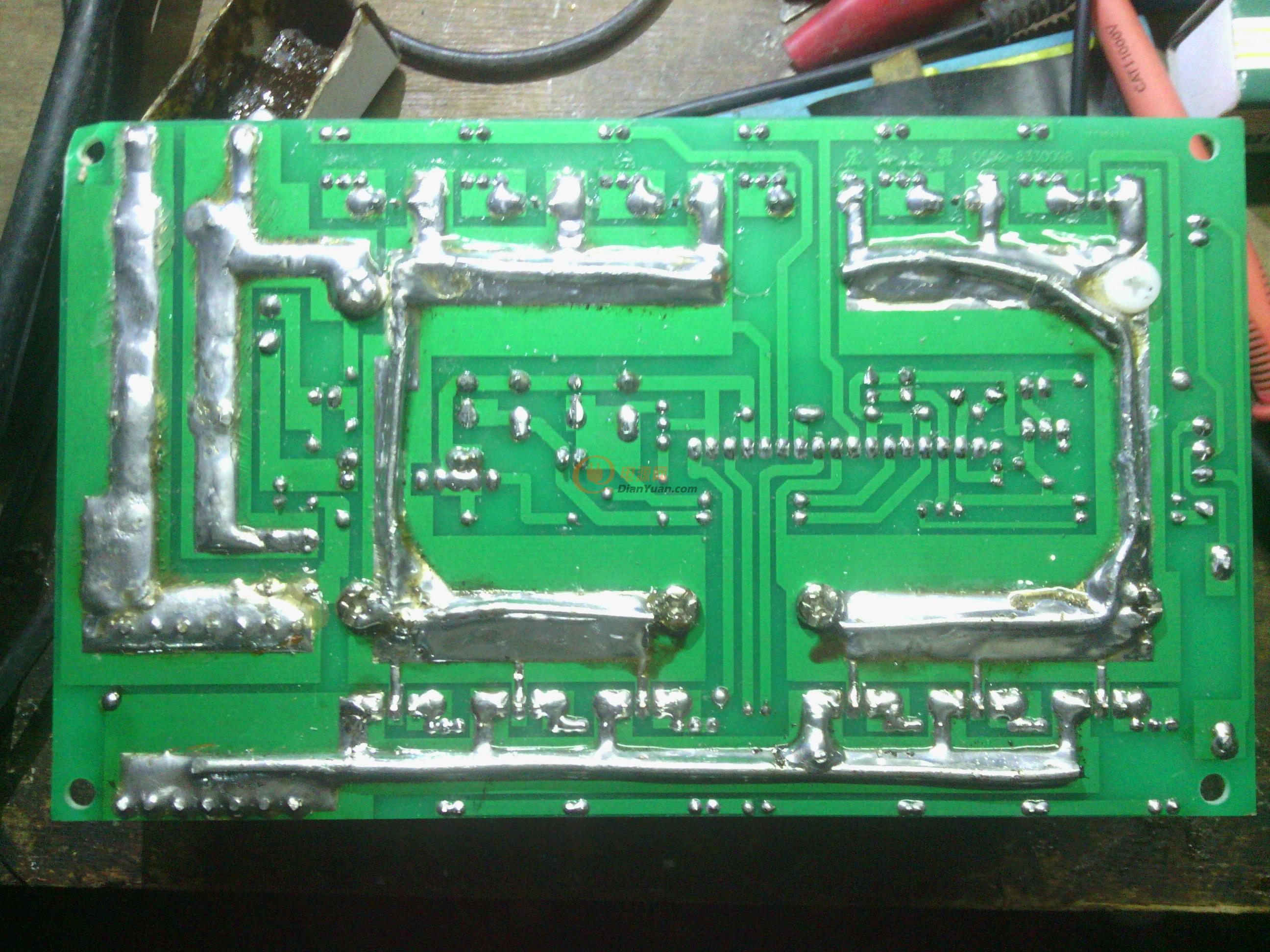

看了別的板的原理圖它們的CBB接的就是母線正負極，只是挨近管腳焊效果好對吧？這塊板這樣焊很大難度，上管就是大散熱器上的6個管，下管兩邊分開了，飛線會不會有干擾呢？

麻煩之處在于大散熱器是母線正極輸入，如果不用它輸入就要將它的6個場管另外接正極，把上管D極拖出來飛線接母線正極會不會有另一個干擾？飛線不可怕最怕有干擾，這塊板接線跟搭棚差不多了。驅動板上的自舉電容是不是指接在二極管后面的C2和小黃豆C8？直接并50V47UF也可以吧？

對，你這個板子很難靠管子焊CBB電容。另外鐵硅鋁環，不是一般磁芯環。網上有賣的。

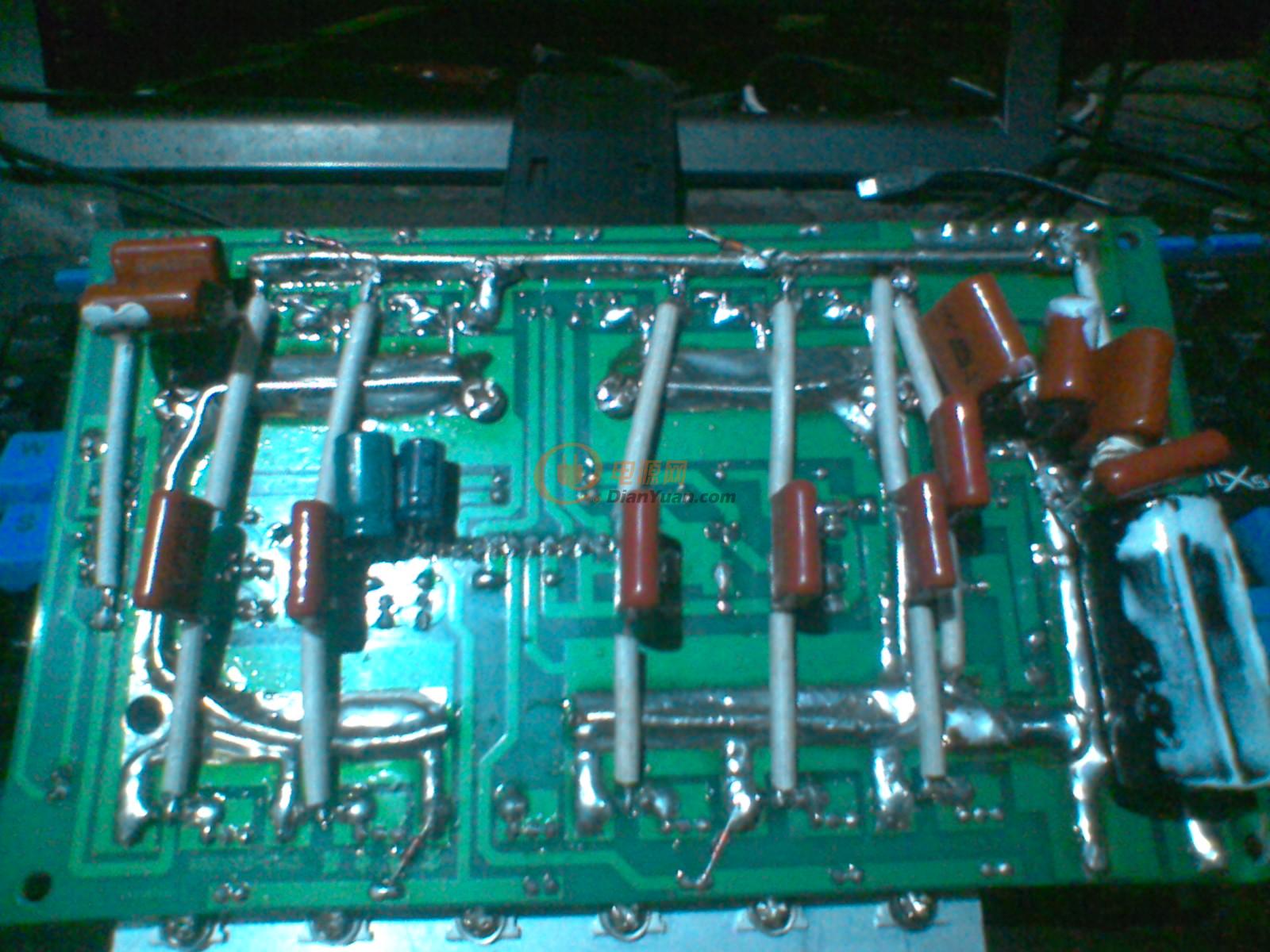

這樣焊電容會不會影響更大？四組場管柵極都加了18V穩壓二極管會有作用嗎？

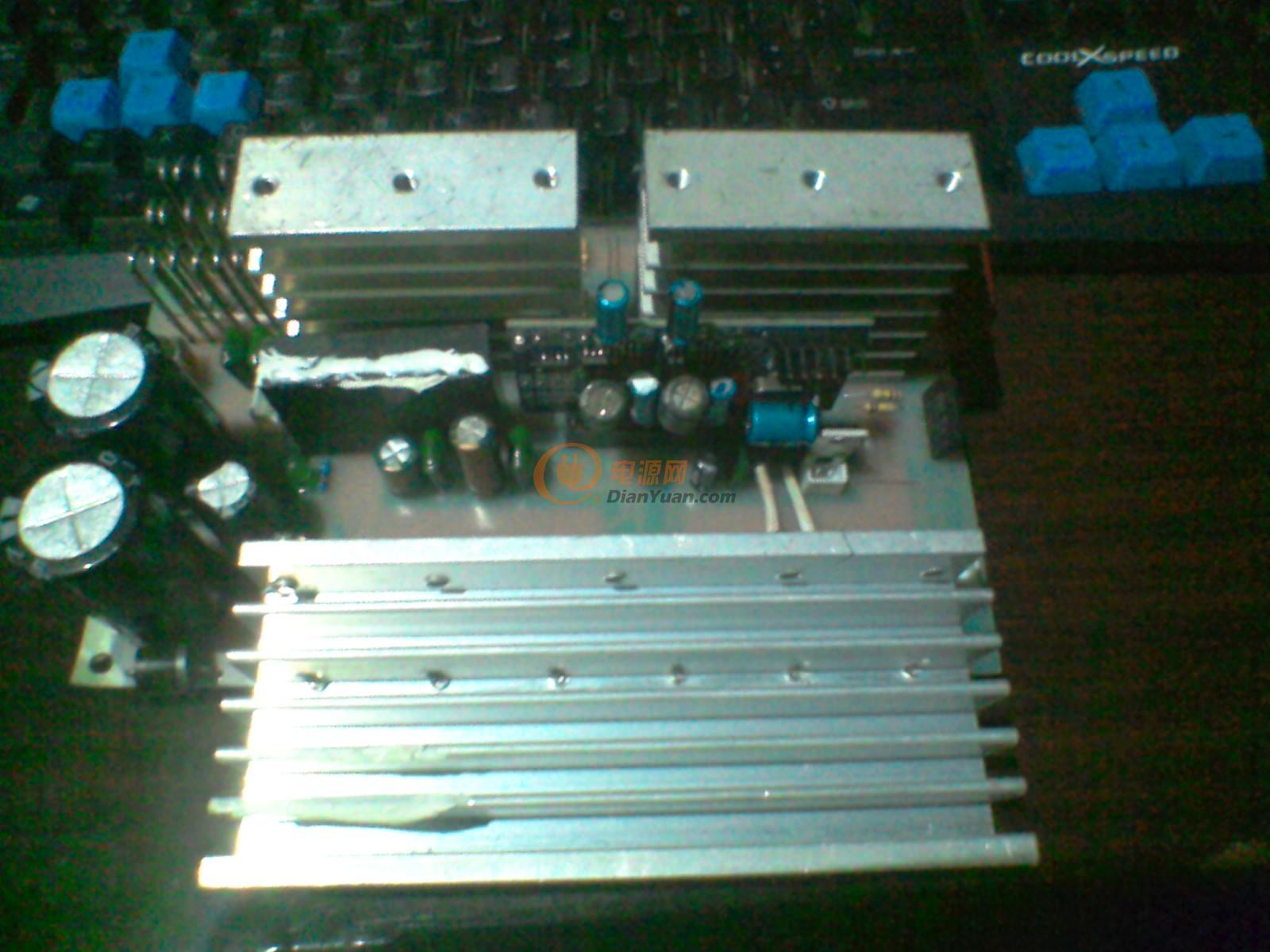

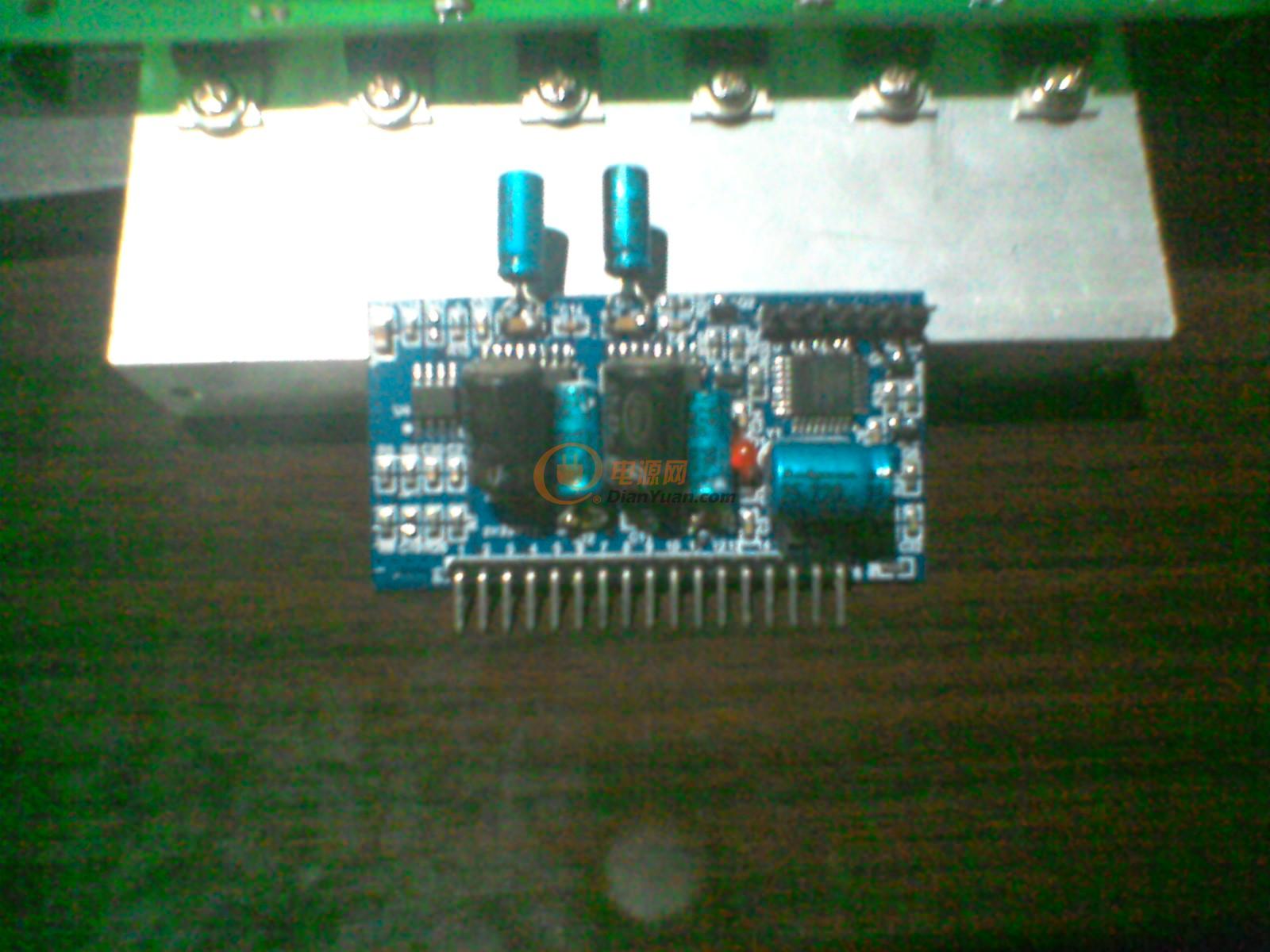

驅動板加了這些電容，兩顆黑色的是電動車控制器拆的63V47UF，四顆小藍色50V22UF大的25V100UF

剛剛看了朋友買的2KW高頻成品機，空載波形頂端和底端有些小波浪，但是750W水泵小一匹窗式空調一帶就起來，人家稱他為張工不知是不是電源網里面的？我這個明天也準備上負載測試了，祝我好運

某寶看到一家的鐵硅鋁外徑57.2內徑35.6厚14這個合適嗎？多少個才夠？

哪用那么麻煩，你隨便找個100W左右的環變用4平方的線繞8－10匝串上就行了，實在找不到到收舊貨的那找29寸電視機把電源變壓器拆了用一個就行，匝數不要太多10匝就行。

變壓器有兩組線可能是調節電流用的能不能直接用？





有個34寸彩電變壓器準備拆了用

下午接好變壓器試70W風扇試機，把一些波形奉上看有沒有問題？

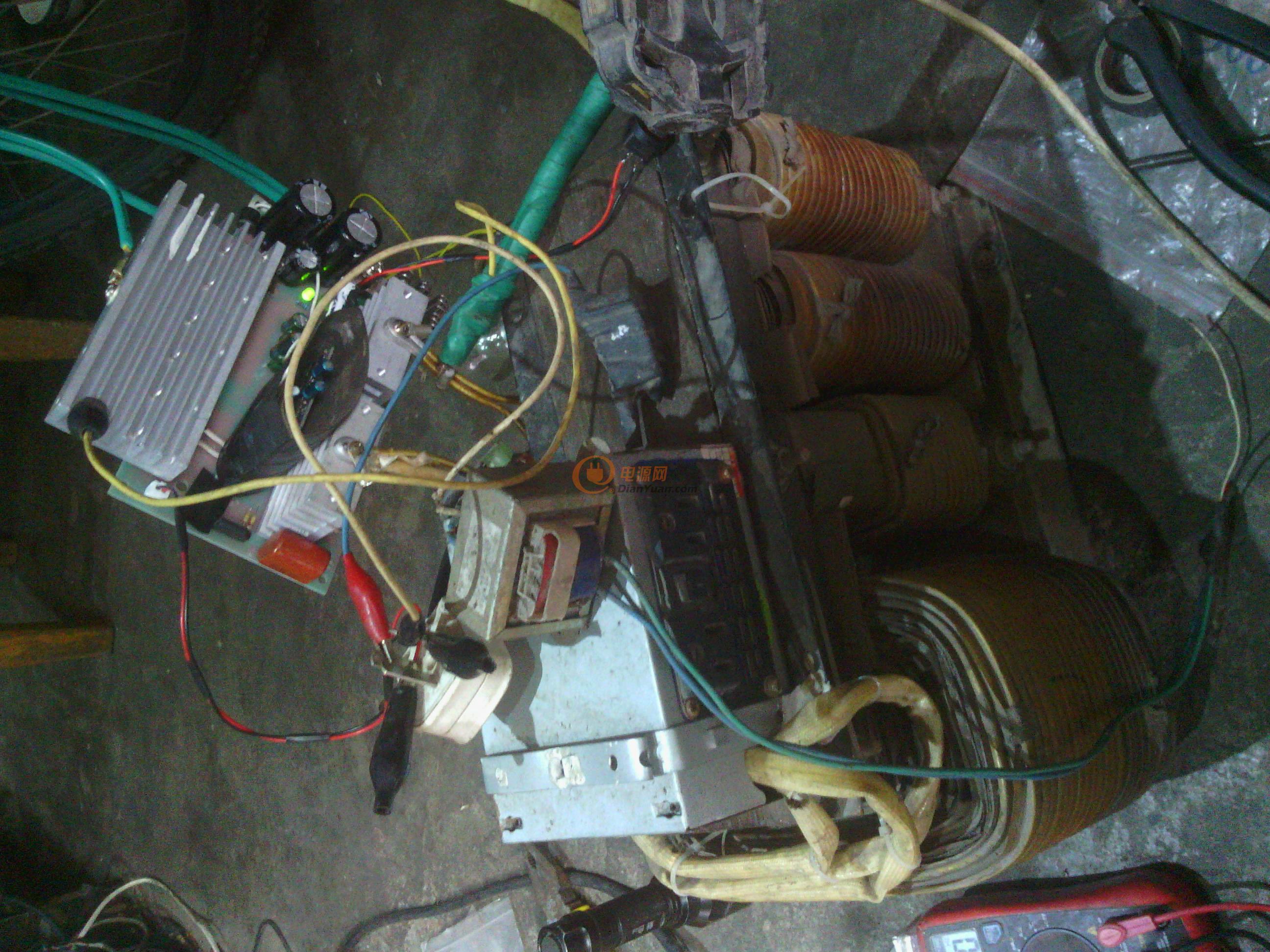

接線后的樣子

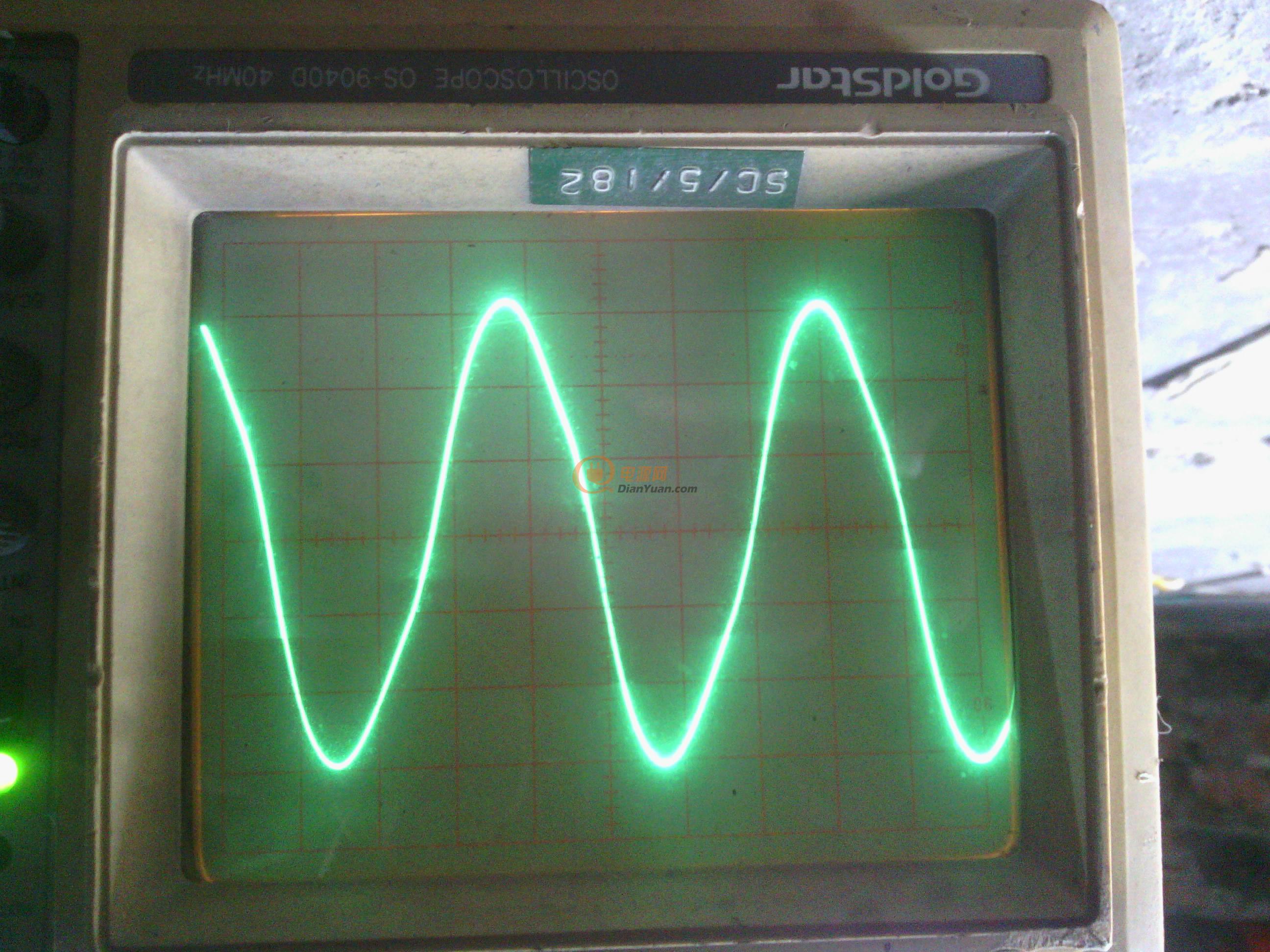

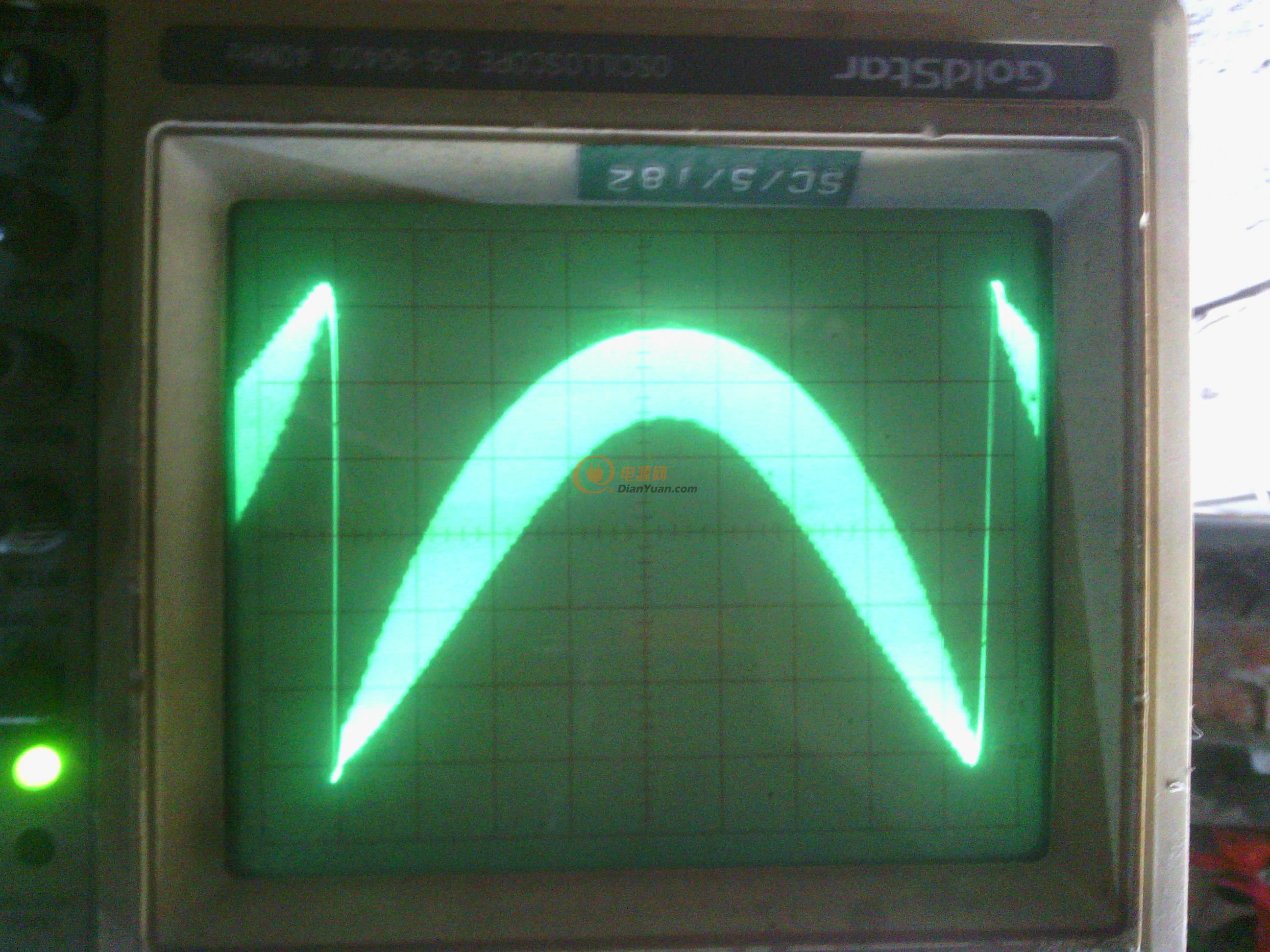

220V的波形，是不是變形了？

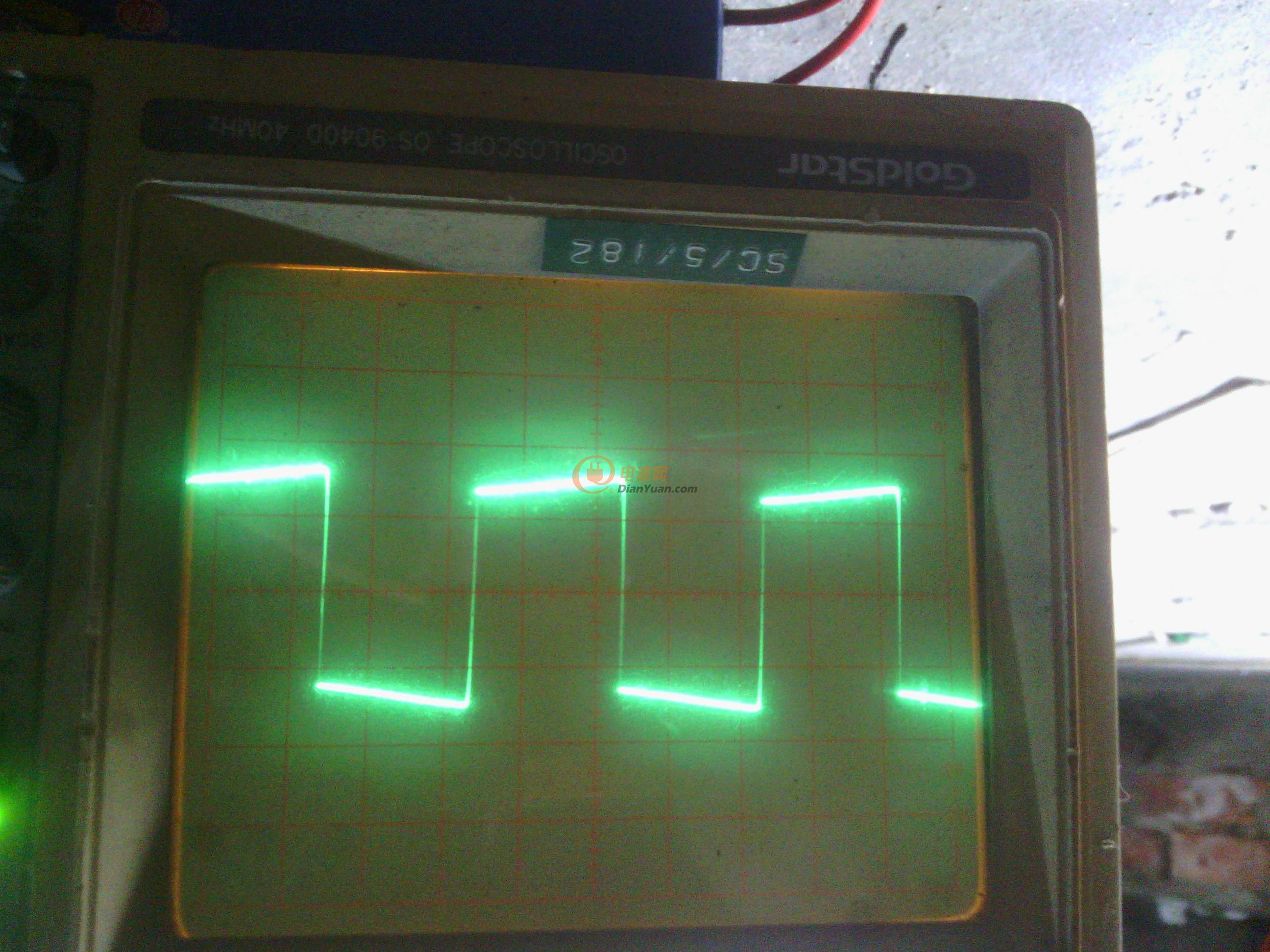

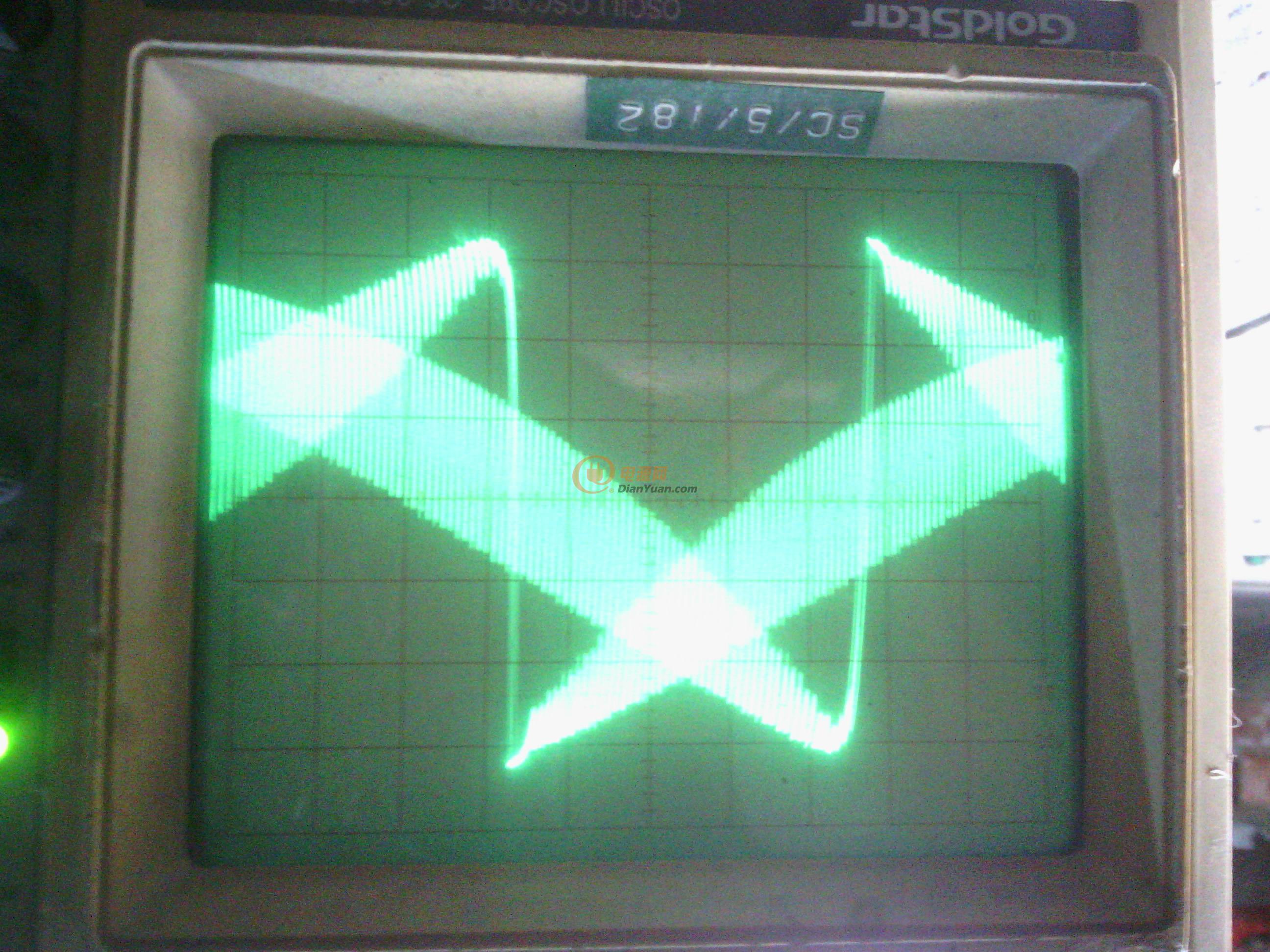

探頭接地接母線正極，輸入接變壓器輸入一端的方波，這方波變形了吧？斜的？測MOS柵極源極也是這個波形









這個叫什么波？

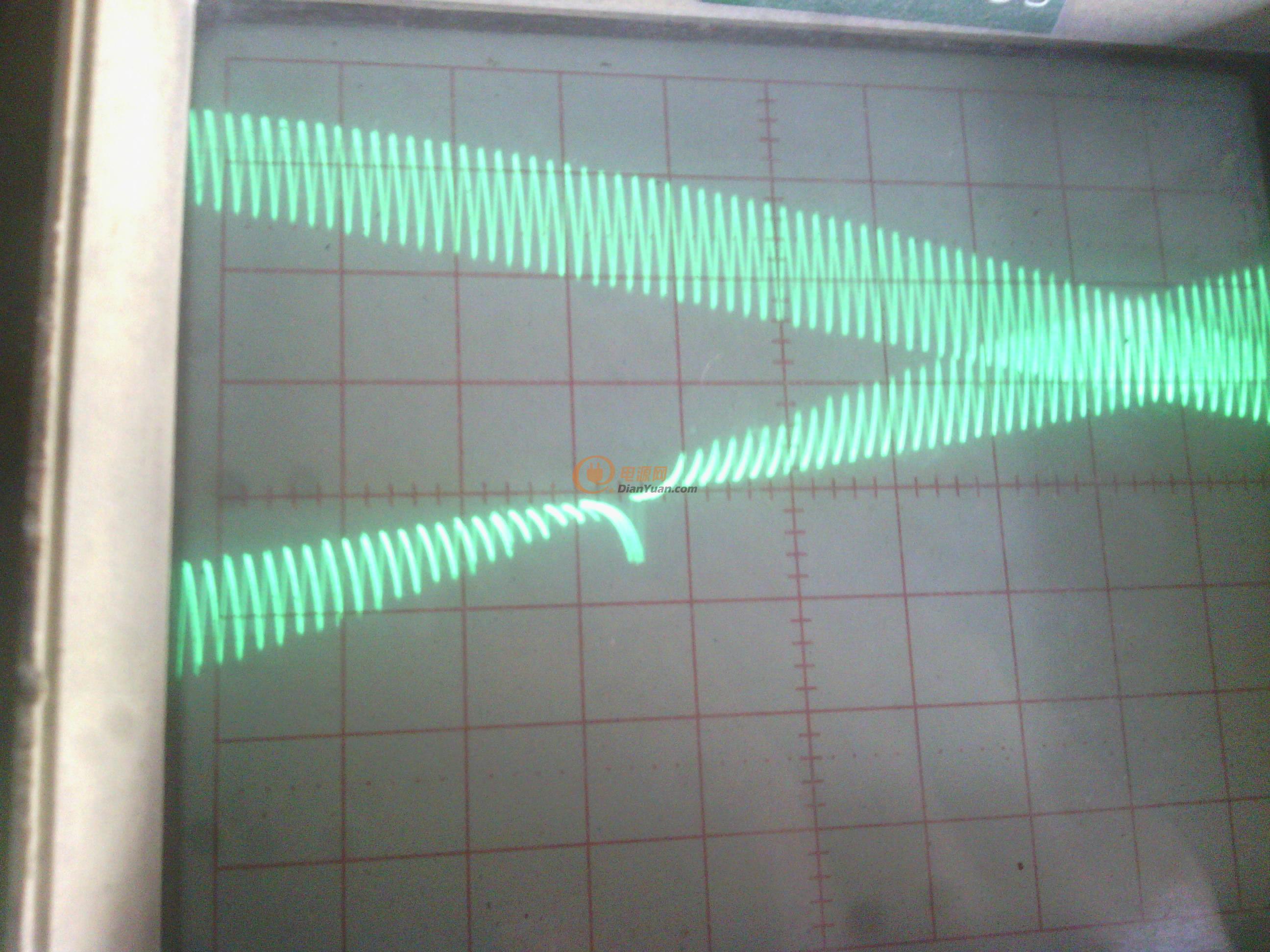

放大來看

















這個是直接測量全橋輸出兩端

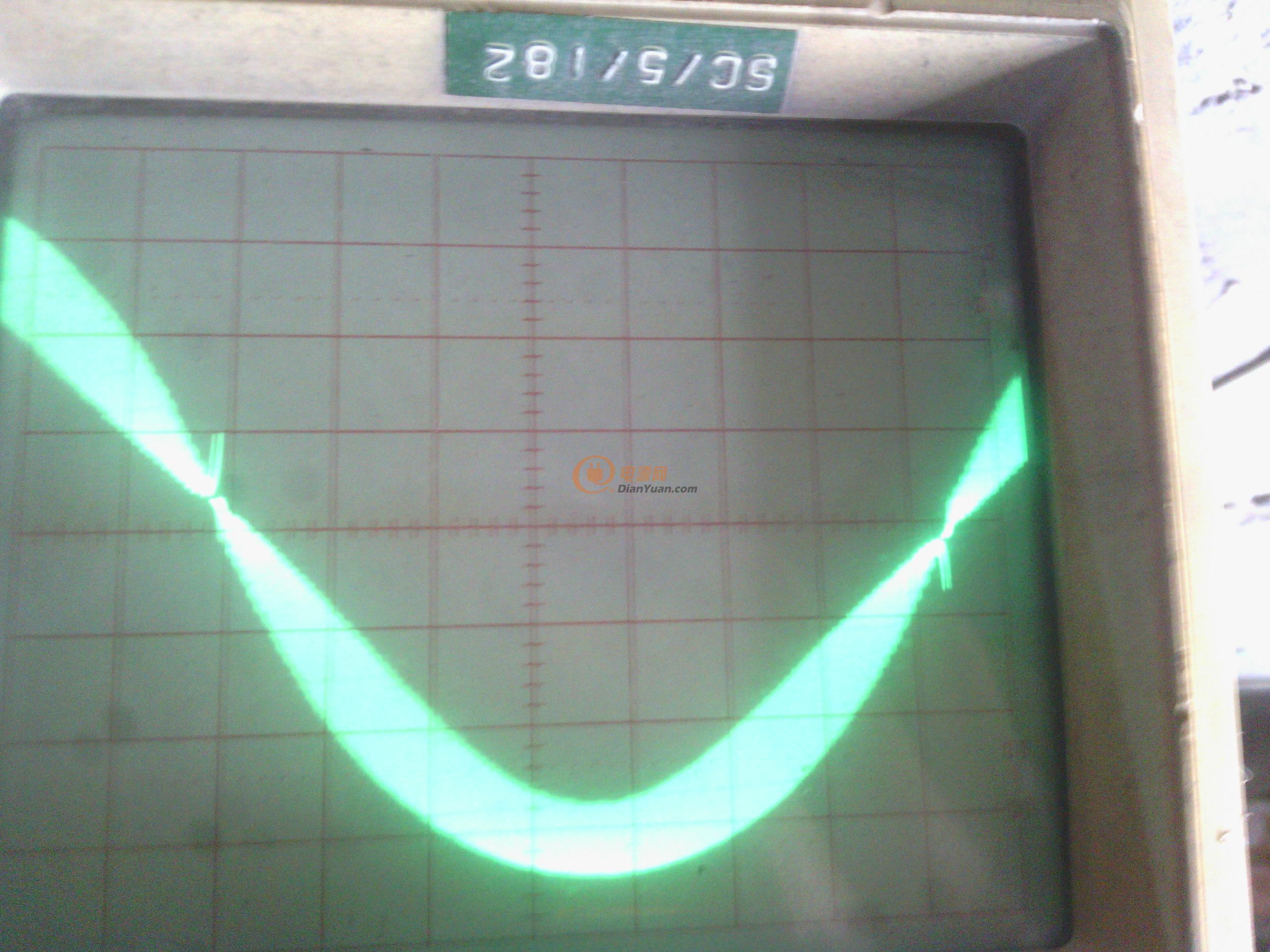

有條小辮子什么回事？



小辮子放大

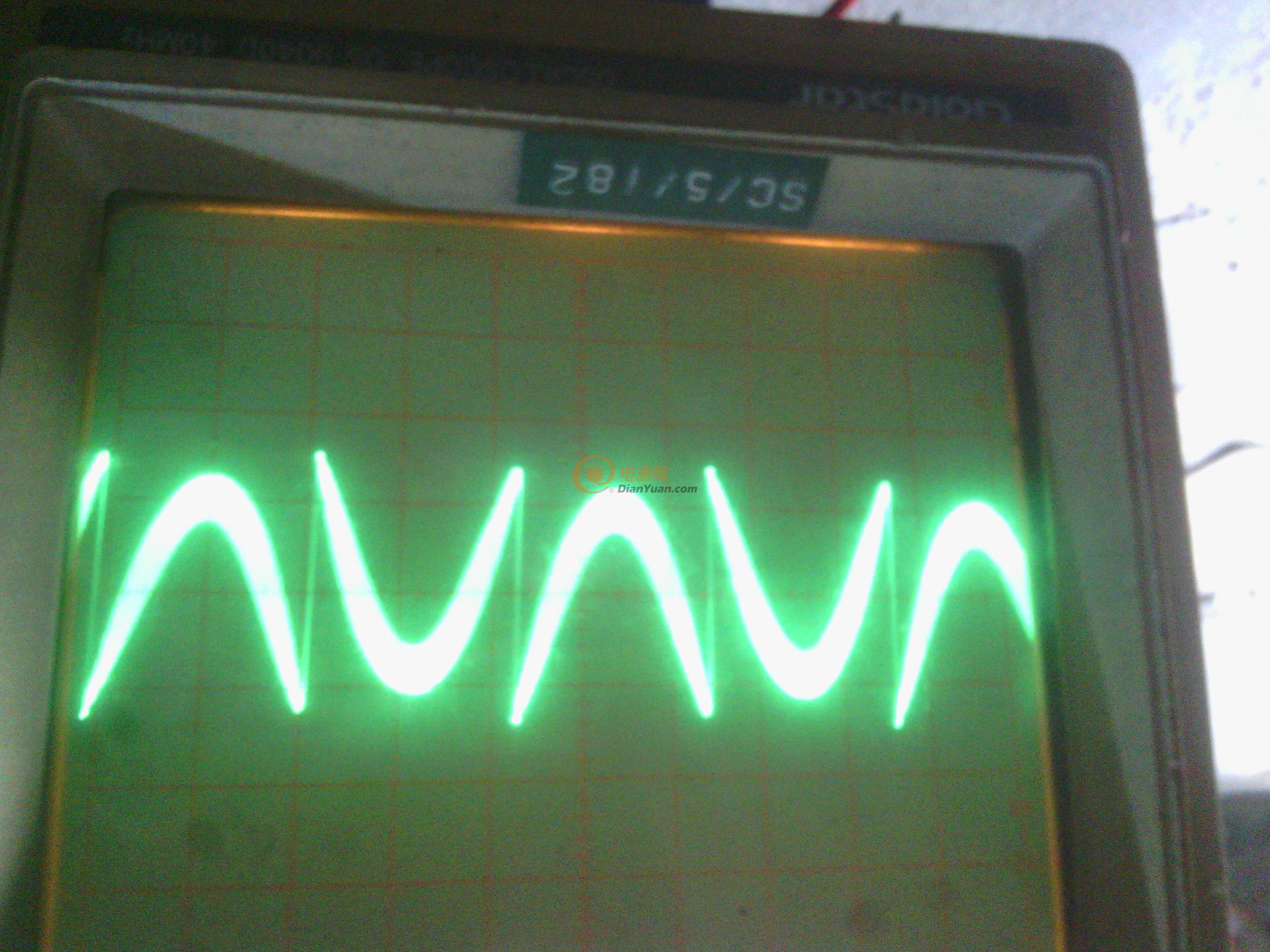

接上風扇后波形變形了，風扇70W加了個吊扇調速器調到25W以后波形變成這樣電壓掉到220.9V，用回70W波形跟空載差不多沒變形電壓225.4V，可控硅調速會影響？

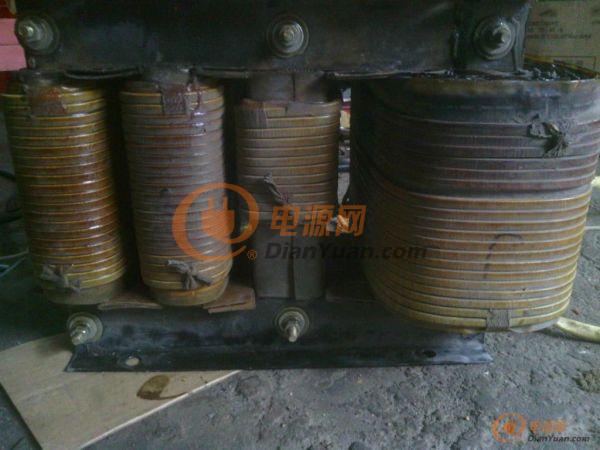

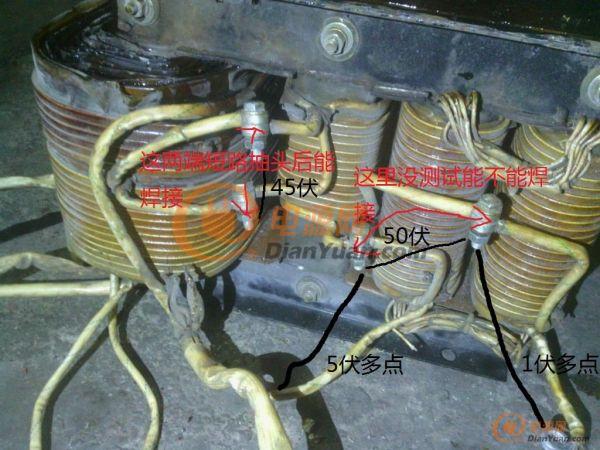

以上測試電源輸入線5平方約40CM，電源用42V5A鋰電池組，輸入電流沒條件準確測試。變壓器是某焊機的，輸入220V輸出雙27V，其中有5.7V繞組在中間去了（看圖就知我不懂描述），還沒串電感，這樣能用嗎？等下把那34寸彩電變壓器拆下做電感再試試

有這么復雜么?改了這里改那里的，你不串電感能行么?人家既然能出成品肯定是可以用的，問題是你有沒有按人家的設計圖來做?

第一次炸管沒串電感，想到號稱2000w的板子帶130w冰箱是小事，而且那個壓縮機是拆了出來的只有啟動沖擊，接上去就炸，看評價有說上電就炸管也有換了幾次的，現在連我都遇上了，炸一次幾十元再修都是浪費

這個板子我好想在哪個淘寶店見過

已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/

其實吧我覺得炸不炸管與串不串電感是兩碼事，我自已手工做的沒串電感時也試過，方法是把冰柜壓機先啟動一下關掉再起動，這時壓機由于啟動器是熱的電機就不轉，此時也可以稱為堵轉電流，我就讓它這樣一直到壓機自已保護跳閘，其間輸出220V電流為5.8A，后來我又把電腦也掛上這樣試機在壓機啟動和堵轉時電腦不重啟，把電感串上一樣只不過空載電流小了一半。

后來我用小變壓器試了一下，發現用小變壓器試時電壓下降很大根本還不動壓機但是也不會炸管只是過一會散熱很熱。

下午沒事我又分析了一下你的這個問題，覺得可以先看看變壓器，變壓器低壓匝數太少也會炸機的，但是匝數過低的話空載電流也會非常高，想想問題還是在電路板設計上，在大功率輸出時驅動電源紋波太大造成炸管，這里只有兩個原因，一是干擾，二是驅動板供電不行。

最后還是勸下樓主，換板吧，現在空板子便宜的很，有這功夫自已用洞洞板都能做兩個了。

真有加得那么復雜嗎，要是真的你可以去叼杠那個開發板的

我用的另一張板做的，，驅動不做任何更改
