為什么節能燈的半橋電路沒有死區控制卻少有共通的?

如題，很想知道答案。
全部回復(8)
正序查看
倒序查看
2015-11-17 20:51
回答，因?yàn)?，電子?zhèn)流器的驅動波形是近視正弦波，管子的導通是3伏以上，雙極性的0,7伏，驅動與開關管同步回路，所以，不可以才是共太導通了，如果是芯片驅動是固定的，那么，管子存在存儲效應，驅動關斷了還在導通呢，所以就產生了共太導通了，就是這樣的。
0
回復
maxpayne
LV.5
3
2015-11-18 18:31

自激式的半橋節能燈電路是基極比例電流驅動的，集電極電流為0時基極電流也為0，開關管經歷 飽和 - 放大區 - 截止，所以不需要在基極加入反壓電路來消除存儲效應。

0
回復
hwx-555
LV.8
4
2015-11-19 09:06
自激式的沒有死區時間，需要調試得當，失諧狀態也有共同情況
0
回復
xpt-2
LV.5
5
2015-12-30 18:19
@maxpayne
自激式的半橋節能燈電路是基極比例電流驅動的，集電極電流為0時基極電流也為0，開關管經歷飽和-放大區-截止，所以不需要在基極加入反壓電路來消除存儲效應。
比較認可您的回答。
0
回復
hwx-555
LV.8
6
2016-01-04 14:54
@maxpayne
自激式的半橋節能燈電路是基極比例電流驅動的，集電極電流為0時基極電流也為0，開關管經歷飽和-放大區-截止，所以不需要在基極加入反壓電路來消除存儲效應。

這不是絕對沒有共通可能的，當驅動過大至使三極管退出飽和變慢時，與另一管導通初期有疊加時，就存在共通現象（或驅動過小使三極管提前退出飽和進入放大區等）。做過節能燈的都見識過炸燈一片的。

所以，由于原材料存在的雜散因素，三極管的HFE必需較密集地分檔，脈沖變壓器磁導率精確分檔。所以三極管線路中沒有死區，其實并不是相當理想的的線路，是綜合成本和不良率比例的結果。

0
回復
ruohan
LV.9
7
2016-01-04 16:26
@maxpayne
自激式的半橋節能燈電路是基極比例電流驅動的，集電極電流為0時基極電流也為0，開關管經歷飽和-放大區-截止，所以不需要在基極加入反壓電路來消除存儲效應。

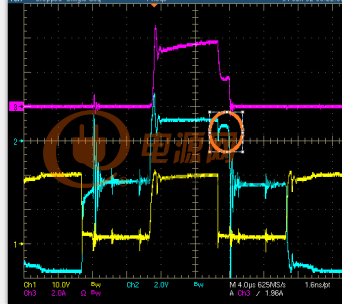

比例驅動，VBE結電壓為零時，三極管為何還要導通，，IB有負的了，IC還有電流了，，VBE  和IC有很大的延遲，，，

這個要是死去做小了，，怕最有可能共通了，，，

0
回復
xpt-2
LV.5
8
2016-02-29 22:17
@hwx-555
自激式的沒有死區時間，需要調試得當，失諧狀態也有共同情況
同意。
0
回復
xpt-2
LV.5
9
2016-02-29 22:19
@ruohan
比例驅動，VBE結電壓為零時，三極管為何還要導通，，IB有負的了，IC還有電流了，，VBE 和IC有很大的延遲，，，這個要是死去做小了，，怕最有可能共通了，，，[圖片][圖片]
謝謝。
