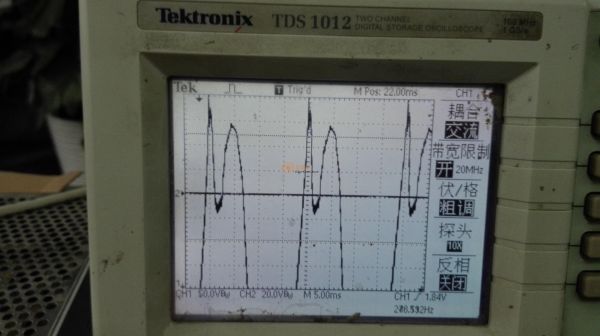

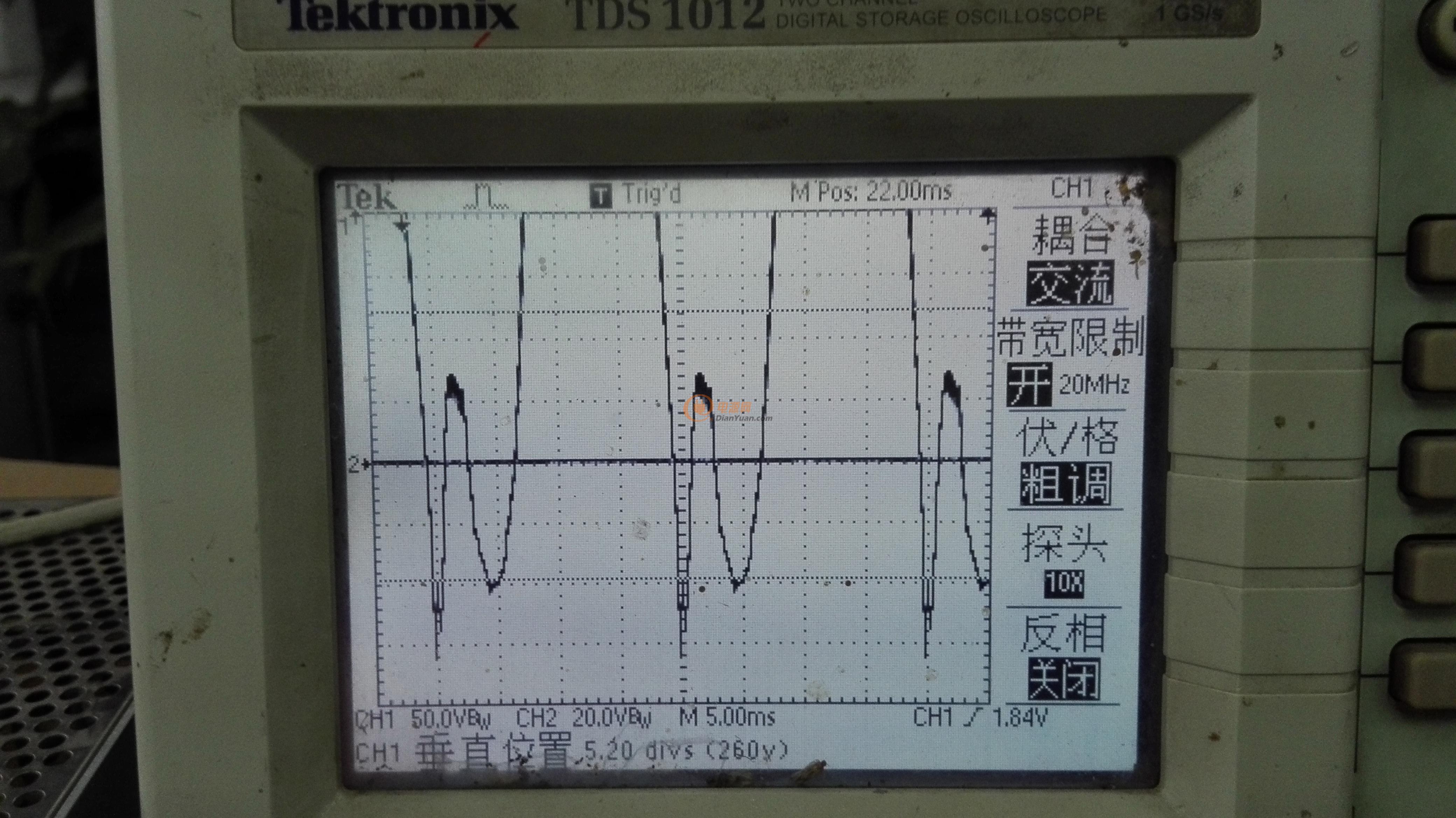

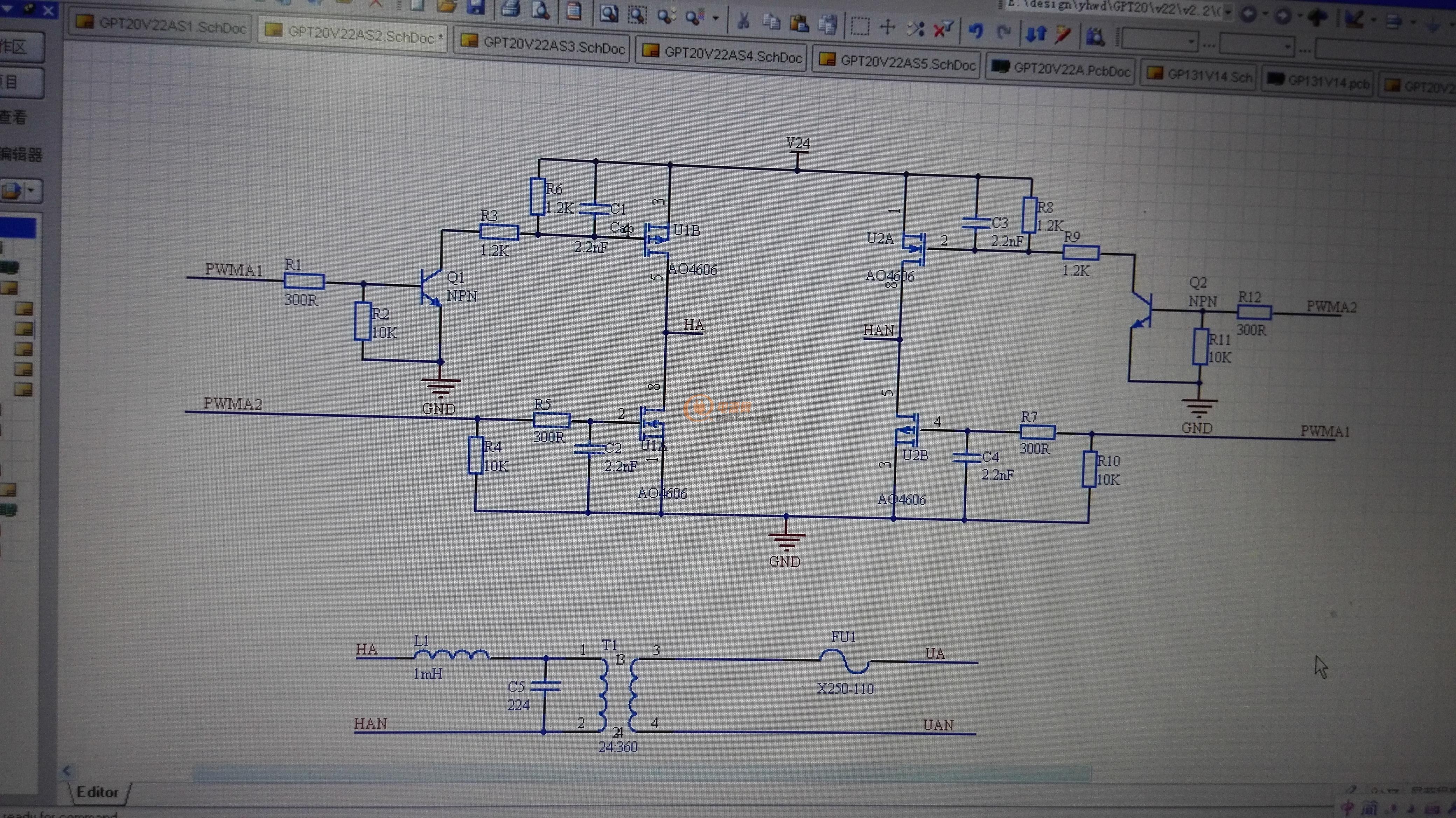

請參考圖，我用H橋驅動變壓器，H橋電壓24V，變壓器是24：260V。想著將24V直流逆變?yōu)?20VAC；H橋驅動用的是20KHz的SPWM，基波周期50Hz，變壓器采用50Hz，10W的普通變壓器?，F(xiàn)在調試過程中有幾個問題：1 如果我在變壓器24V這側進行濾波，那么LC取多大的值，如何計算，我使用了105的電容和1mh的電感，結果把電感燒了，后來我更換 了一個高Q值的電感，效果好了很多。沒有再燒了，但是這個LC的值可能不是最優的，請教各位能否給我一個LC選取的參考值；2 當我用上面的那個LC值的時候，在變壓器的260V側得到的波形不是完整的正弦波，具體參考下圖；在波峰和波谷都不正常，請教各位，這個又是什么問題，如何解決。3 對于設計中的24：260V變壓器繞制有什么要求。謝謝。
