protel99se小問題求指教

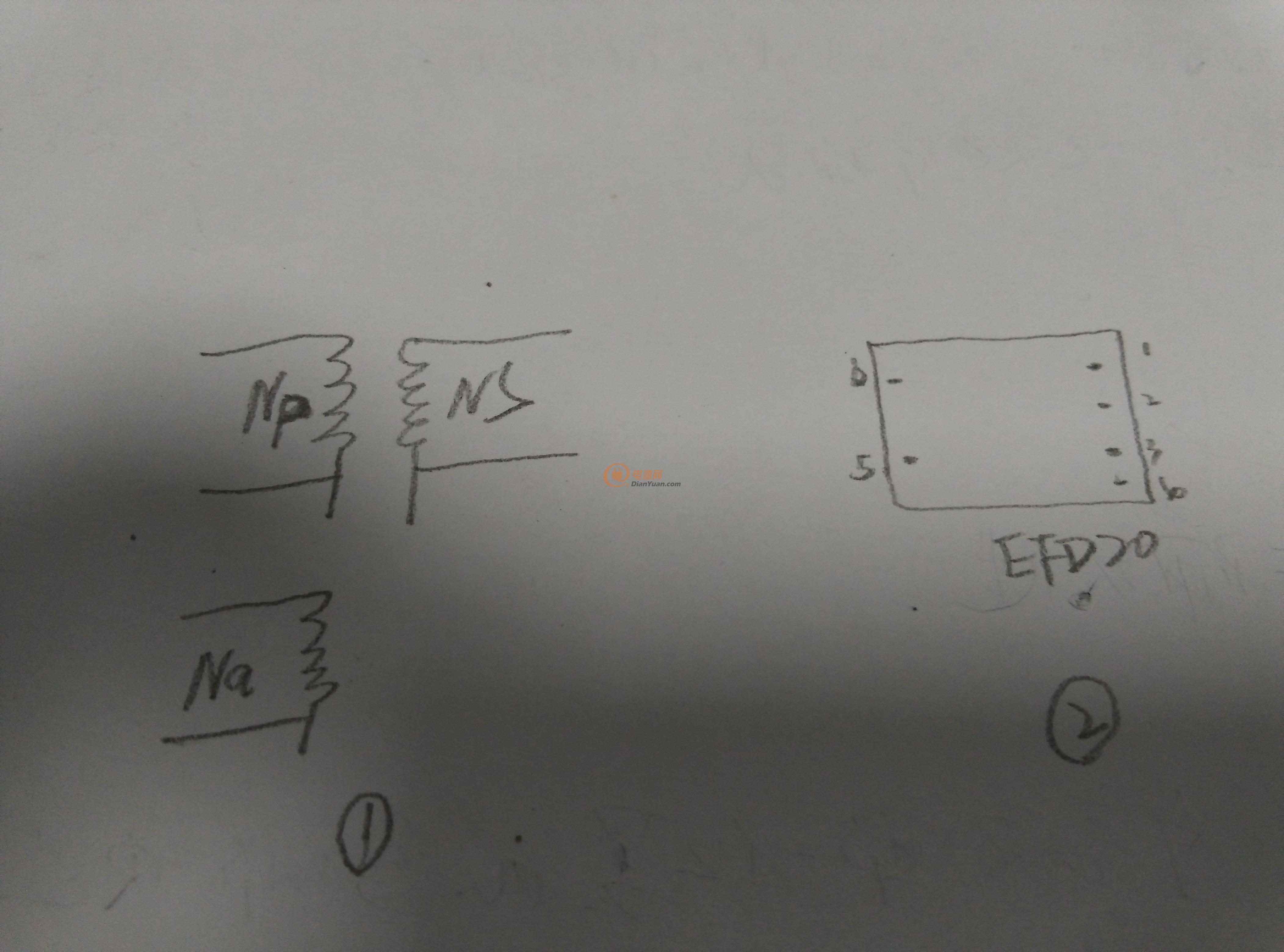

求大神指導，原理圖畫出來如圖1   但是PCB封裝如圖2    怎么轉換它們？求教謝謝！

變壓器

全部回復(9)
正序查看
倒序查看
ta7698
LV.9
2
2015-11-21 16:53
直接把PCB上的焊盤按坐標移過去就好了。
0
回復
xyx11
LV.6
3
2015-11-21 17:09
每個引腳作為一個獨立元件處理，這樣就可以隨心所欲擺放引腳的位置。
0
回復
2015-11-22 07:29
原理圖元件腳與PCB元件腳相對應，
0
回復
hanyuwgd
LV.4
5
2015-11-22 11:14

把PCB里的變壓器封裝解鎖就行了,想怎么移就怎么移

0
回復
2015-11-23 08:01
自己建立相對應的原理圖和PCB元件
0
回復
ntdx-yang
LV.4
7
2015-11-23 08:57
@wj_12691495
自己建立相對應的原理圖和PCB元件
將原理圖元件腳的序號與PCB封裝焊盤的序號相對應，PCB中焊盤的位置可以隨便移，只要不改變序號就沒問題
0
回復
紹云
LV.4
8
2015-11-24 10:05
@xyx11
每個引腳作為一個獨立元件處理，這樣就可以隨心所欲擺放引腳的位置。
師傅你好！PCB封裝只有一個，如果每個引腳作為一個獨立元件處理那么是不是要三個同樣的封裝了？可以詳細點嗎？
0
回復
紹云
LV.4
9
2015-11-24 10:08
@wj_12691495
原理圖元件腳與PCB元件腳相對應，
大神你好！圖1我是調了兩個元件出來的了，如果要對應必須只能是一個元件和PCB對應。是不是要把圖1制作成一個元件才可以對應？
0
回復
xyx11
LV.6
10
2015-11-24 21:18
@紹云
師傅你好！PCB封裝只有一個，如果每個引腳作為一個獨立元件處理那么是不是要三個同樣的封裝了？可以詳細點嗎？

3個同樣的封裝，只是簡單的一個焊盤而已

至于元件本事外形可以是任意形狀，這在有些情況是比較方便的，

比如，同樣一個原理圖，的一個變壓器，

你可以用罐型

也可以用環形

也可以用EE型

原理圖就不需要改變了 ，只是在 PCB 板圖上，換個封裝（僅僅是一個圖形而已），把焊盤引腳挪動到新封裝的對應位置即可。
