紋波求指點

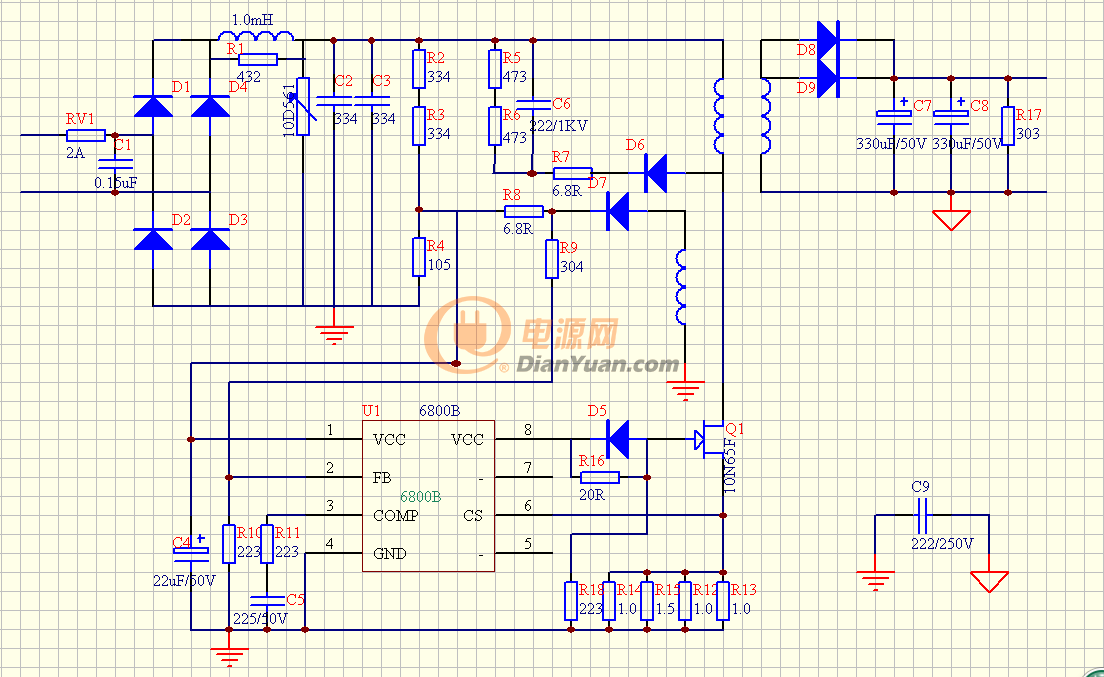

如圖：求大神指點，用手機拍照時有頻閃，要離兩米遠才沒有頻閃。怎么解決？還有這個板在測試時有好幾個電流會發生突變一下子正常一下子變得很大然后IC就掛掉了是怎么回事？求各位大神賜教！謝謝?。?

6800B

全部回復(16)
正序查看
倒序查看
2015-12-05 19:38
這個原理圖原邊沒有大容量的電解電容，有頻閃是正常的。另外一個問題不好說，個人理解。
0
回復
紹云
LV.4
3
2015-12-06 08:11
@石川殷水驥
這個原理圖原邊沒有大容量的電解電容，有頻閃是正常的。另外一個問題不好說，個人理解。
指出來我們一起參考參考嘛！
0
回復
紹云
LV.4
4
2015-12-06 08:13
我想把紋波去掉讓它無頻閃，苦于無計策，請求大俠賜教一二！
0
回復
2015-12-06 11:17
你這個是輸入輸出多少。
0
回復
紹云
LV.4
6
2015-12-06 15:37
@wj_12691495
你這個是輸入輸出多少。
90-264VAC輸入，輸出48V  1.05A
0
回復
andy6
LV.6
7
2015-12-06 16:53
@紹云
90-264VAC輸入，輸出48V 1.05A
次級端加一個DC-DC的IC，輸出電解電容稍微再加大點
0
回復
2015-12-06 17:15

單級PFC做的反激都會有這個問題，如果輸出LED不閃的話，那PF值就沒有那么高了。

可以看輸出電流的紋波來調整輸出電容大小。

0
回復
紹云
LV.4
9
2015-12-07 08:07
@417zhouge
單級PFC做的反激都會有這個問題，如果輸出LED不閃的話，那PF值就沒有那么高了?？梢钥摧敵鲭娏鞯募y波來調整輸出電容大小。

謝謝師傅！現在我的輸出為330uF/50V,這樣子算的話我是否應該把它換成470uF/50V或者更大？

0
回復
紹云
LV.4
10
2015-12-07 08:10
@andy6
次級端加一個DC-DC的IC，輸出電解電容稍微再加大點
大俠，你說的IC型號是多少？可以把你加IC進去的原理圖畫出來我學習學習嗎？
0
回復
2015-12-07 08:11
@紹云
謝謝師傅！現在我的輸出為330uF/50V,這樣子算的話我是否應該把它換成470uF/50V或者更大？

你加大試試吧，記錄改前和改后的電流數據，330uF改為680和1000的先試試，看效果。

0
回復
2015-12-07 11:29
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
andy6
LV.6
13
2015-12-07 11:56
@紹云
大俠，你說的IC型號是多少？可以把你加IC進去的原理圖畫出來我學習學習嗎？
SY5011+SD42527是一個非常好的無頻閃方案，我自己設計40W無頻閃方案，已在量產，明天給你原理圖！
0
回復
紹云
LV.4
14
2015-12-07 16:38
@andy6
SY5011+SD42527是一個非常好的無頻閃方案，我自己設計40W無頻閃方案，已在量產，明天給你原理圖！
期待你的原理圖！
0
回復
紹云
LV.4
15
2015-12-07 16:39
@417zhouge
你加大試試吧，記錄改前和改后的電流數據，330uF改為680和1000的先試試，看效果。
謝謝！我試試看看！
0
回復
andy6
LV.6
16
2015-12-08 12:01
@紹云
期待你的原理圖！

SY5011+SD42527 SCH.pdf

只是做參考，你要根據們們的要求再優化設計

0
回復
紹云
LV.4
17
2015-12-08 14:56
@andy6
SY5011+SD42527SCH.pdf只是做參考，你要根據們們的要求再優化設計

非常感謝！學習了！謝謝謝謝！
