M8920 是一款單級、帶有源功率因數校正的高精度原邊反饋LED 恒流控制芯片，帶調光控制功能，適用于85Vac-265Vac 全范圍輸入電壓的反激式隔離或升降壓型非隔離LED 恒流電源。M8920 集成有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS 管處于零電流開通狀態，開關損耗得以減小，同時變壓器的利用率也較高。
M8920 80W 高效率方案 可調光原邊反饋單級有源PFC LED 恒流控制芯片
全部回復(3)
正序查看
倒序查看
M8920 采用專有的電流采樣機制，工作于原邊反饋模式，無需次級反饋電路，即可實現高精度輸出恒流控制，節約了系統成本和體積，提高了系統的可靠性。
M8920 采用專利的線電壓和負載補償技術，可以達到優異的線電壓調整率和負載調整率。線電壓補償系數還可以通過外部元件靈活調整。M8920 內置多重保護功能來加強系統可靠性，包括LED 開路保護、LED 短路保護、芯片供電過壓保護、欠壓保護、電流采樣電阻開路保護和逐周期限流等。所有的保護都具有自動重啟功能。
另外，M8920 具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。M8920 的過熱調節溫度可以通過外部電阻設定。
0
回復
@軒航電子_ricky
M8920采用專有的電流采樣機制，工作于原邊反饋模式，無需次級反饋電路，即可實現高精度輸出恒流控制，節約了系統成本和體積，提高了系統的可靠性。 M8920采用專利的線電壓和負載補償技術，可以達到優異的線電壓調整率和負載調整率。線電壓補償系數還可以通過外部元件靈活調整。M8920內置多重保護功能來加強系統可靠性，包括LED開路保護、LED短路保護、芯片供電過壓保護、欠壓保護、電流采樣電阻開路保護和逐周期限流等。所有的保護都具有自動重啟功能。 另外，M8920具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。M8920的過熱調節溫度可以通過外部電阻設定。

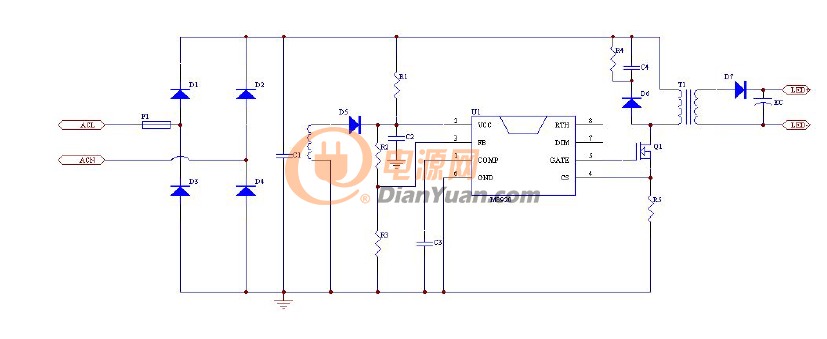

M8920 SOP-8封裝，腳位解析：1. COMP 環路補償點 2.VCC 芯片電源 3.FB 輔助繞組反饋信號采樣端 4.CS 電流采樣端，接采樣電阻到地 5. GATE 外部功率MOS 管柵極驅動 6. GND 芯片信號和功率地 7.DIM 調光輸入端，不調光時可懸空 8. RTH 過熱調節溫度設置端，接電阻到地，不設置時可懸空
