電路圖分析

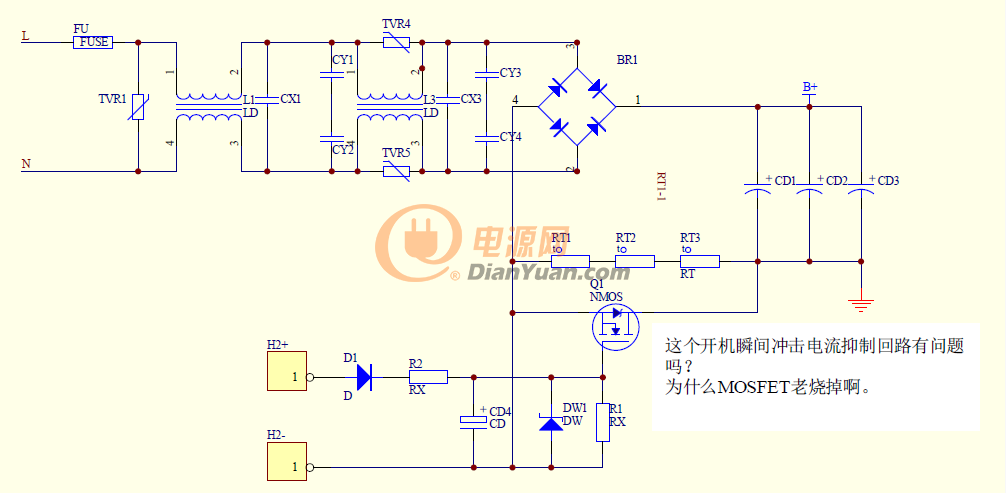

QQ截圖20151208225511

大俠幫忙分析一下，這個電路有問題嗎。

全部回復(11)
正序查看
倒序查看
2015-12-09 08:12
掛下MOSFET的電壓波形和電流波形看看是否超過了MOSFET的極限了。
0
回復
guyan6175
LV.5
3
2015-12-09 08:21
@417zhouge
掛下MOSFET的電壓波形和電流波形看看是否超過了MOSFET的極限了。

電壓波形看過沒有超過，用的是IRFR840，熱敏用了3個30歐姆的。輸入我串了0.1歐姆的電阻檢測波形，一開始很小2~4A，

沖五六次后MOS 就壞了，采樣電流就有幾十安培了。

0
回復
2015-12-09 08:58
@guyan6175
電壓波形看過沒有超過，用的是IRFR840，熱敏用了3個30歐姆的。輸入我串了0.1歐姆的電阻檢測波形，一開始很小2~4A，沖五六次后MOS就壞了，采樣電流就有幾十安培了。

有閉合電路，不能用熱敏，用水泥電阻，3個30R阻值也太大了，用5R~10R的水泥電阻就可以了，

防浪涌，你把MOS再換成繼電器 ，啥屁事都沒

0
回復
2015-12-09 09:12
@guyan6175
電壓波形看過沒有超過，用的是IRFR840，熱敏用了3個30歐姆的。輸入我串了0.1歐姆的電阻檢測波形，一開始很小2~4A，沖五六次后MOS就壞了，采樣電流就有幾十安培了。
MOS熱不熱？加了R2和CD4后，柵極開通時間延長，Q1損耗較大。
0
回復
guyan6175
LV.5
6
2015-12-09 09:24
@水鄉電源
有閉合電路，不能用熱敏，用水泥電阻，3個30R阻值也太大了，用5R~10R的水泥電阻就可以了，防浪涌，你把MOS再換成繼電器，啥屁事都沒

繼電器是不是要用功率繼電器啊，像松下的DSP1-DC24V-F可以用嗎

0
回復
guyan6175
LV.5
7
2015-12-09 09:29
@水鄉電源
有閉合電路，不能用熱敏，用水泥電阻，3個30R阻值也太大了，用5R~10R的水泥電阻就可以了，防浪涌，你把MOS再換成繼電器，啥屁事都沒

輸出功率在70W

0
回復
guyan6175
LV.5
8
2015-12-09 09:31
@ymyangyong
MOS熱不熱？加了R2和CD4后，柵極開通時間延長，Q1損耗較大。
MOS不熱，摸上去沒感覺。
0
回復
2015-12-09 09:48
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2015-12-09 11:14
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.15119.cn/bbs/classic/
輸出功率才70W，不需要你那MOS，也不需要繼電器，一個5D-11的NTC就夠了
0
回復
guyan6175
LV.5
11
2015-12-09 12:04
@水鄉電源
輸出功率才70W，不需要你那MOS，也不需要繼電器，一個5D-11的NTC就夠了

沖擊電流要求小的，6A以下的，熱態時根本不行，連續開關機也不行。

0
回復
2015-12-09 13:41
@guyan6175
沖擊電流要求小的，6A以下的，熱態時根本不行，連續開關機也不行。

要想沖擊電流小，6A以下，還要熱態行的話，還要連續開關機，

那就只有用1個33R的10W水泥電阻，加繼電器，這樣才OK
