工頻逆變變壓器

我做了一個20W左右的工頻逆變電路，輸入是24v電池供電，用H橋驅動工頻變壓器，spwm頻率15KHz；在實際工作中發現，帶5W負載的時候，變壓器溫度就很高，發熱嚴重。請問各位：1 對于這種電路LC濾波電路放在變壓器24V側還是220V側；2 這種工頻變壓器繞制有什么要求；3 怎么樣才能將變壓器的溫度降下來。變壓器是18：300v的環形工頻變壓器。

全部回復(10)
正序查看
倒序查看
copper_zy
LV.1
2
2015-12-24 08:53
自己頂一頂。。。。。
0
回復
2015-12-24 11:08

1.工頻逆變LC濾波一般是在次極輸出端并合適的電容就可以了。利用變壓器本身的電感不需要另加電感。

2逆變升壓變壓器與降壓變器不同.變壓器要滿足變比與電流的要求。變壓器內阻越小帶載能力就強。

3.變壓器滿足了變比與電流的要求，也就是滿足了輸出電壓、電流的要求溫度自然就降下來了。

0
回復
lhsheng
LV.2
4
2015-12-25 09:21
@斌520
1.工頻逆變LC濾波一般是在次極輸出端并合適的電容就可以了。利用變壓器本身的電感不需要另加電感。2逆變升壓變壓器與降壓變器不同.變壓器要滿足變比與電流的要求。變壓器內阻越小帶載能力就強。3.變壓器滿足了變比與電流的要求，也就是滿足了輸出電壓、電流的要求溫度自然就降下來了。
頻率的問題吧
0
回復
2015-12-25 16:49

環形變壓器漏感小，特別抗正負半波不平衡的能力差，所以變壓器初級要串電感，次級要并電容構成LC.

0
回復
copper_zy
LV.1
6
2016-01-07 10:10
@xzszrs
環形變壓器漏感小，特別抗正負半波不平衡的能力差，所以變壓器初級要串電感，次級要并電容構成LC.

初級串多大的電感。這個怎么計算。

我的環形變壓器就是15W的，直徑65mm。不知道怎么回事，變壓器工作兩個小時就燙手。

0
回復
2016-01-07 10:37
@copper_zy
初級串多大的電感。這個怎么計算。我的環形變壓器就是15W的，直徑65mm。不知道怎么回事，變壓器工作兩個小時就燙手。

才15W，估計要串聯1MH左右的電感。

0
回復
copper_zy
LV.1
8
2016-01-07 13:09
@xzszrs
才15W，估計要串聯1MH左右的電感。

1mH的電感，其它參數還有誰什么要求。

0
回復
copper_zy
LV.1
9
2016-01-07 13:33
@xzszrs
才15W，估計要串聯1MH左右的電感。

電感越大，畸變?cè)絿?yán)重。

還有就是： 我估計原先單獨在變壓器上的熱量，是不是在串聯電感后就分散在電感和變壓器上了。相當于串聯的電感分散了一部分熱量。

不知道這樣理解是否正確。

0
回復
copper_zy
LV.1
10
2016-01-07 14:54
@xzszrs
才15W，估計要串聯1MH左右的電感。

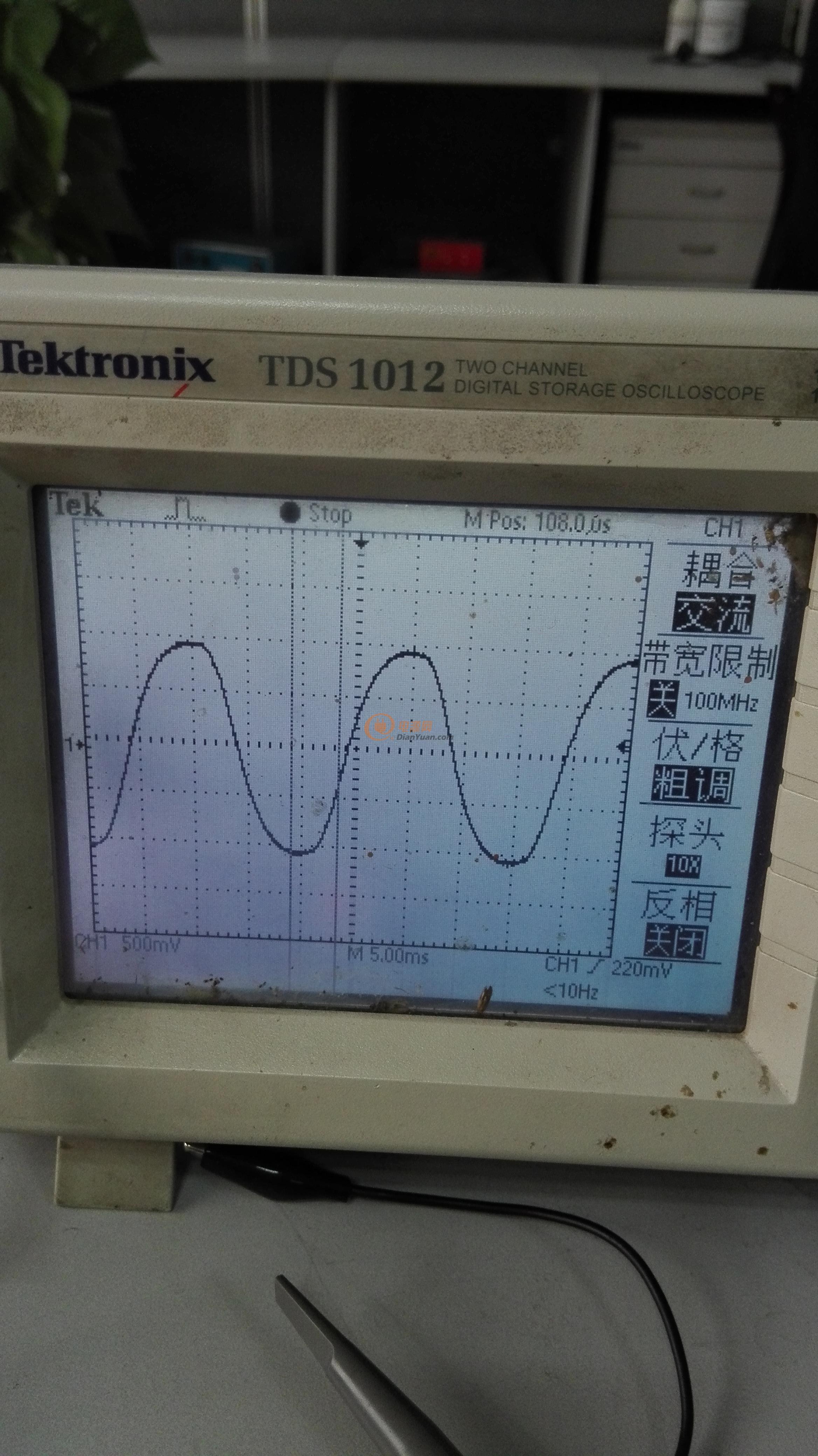

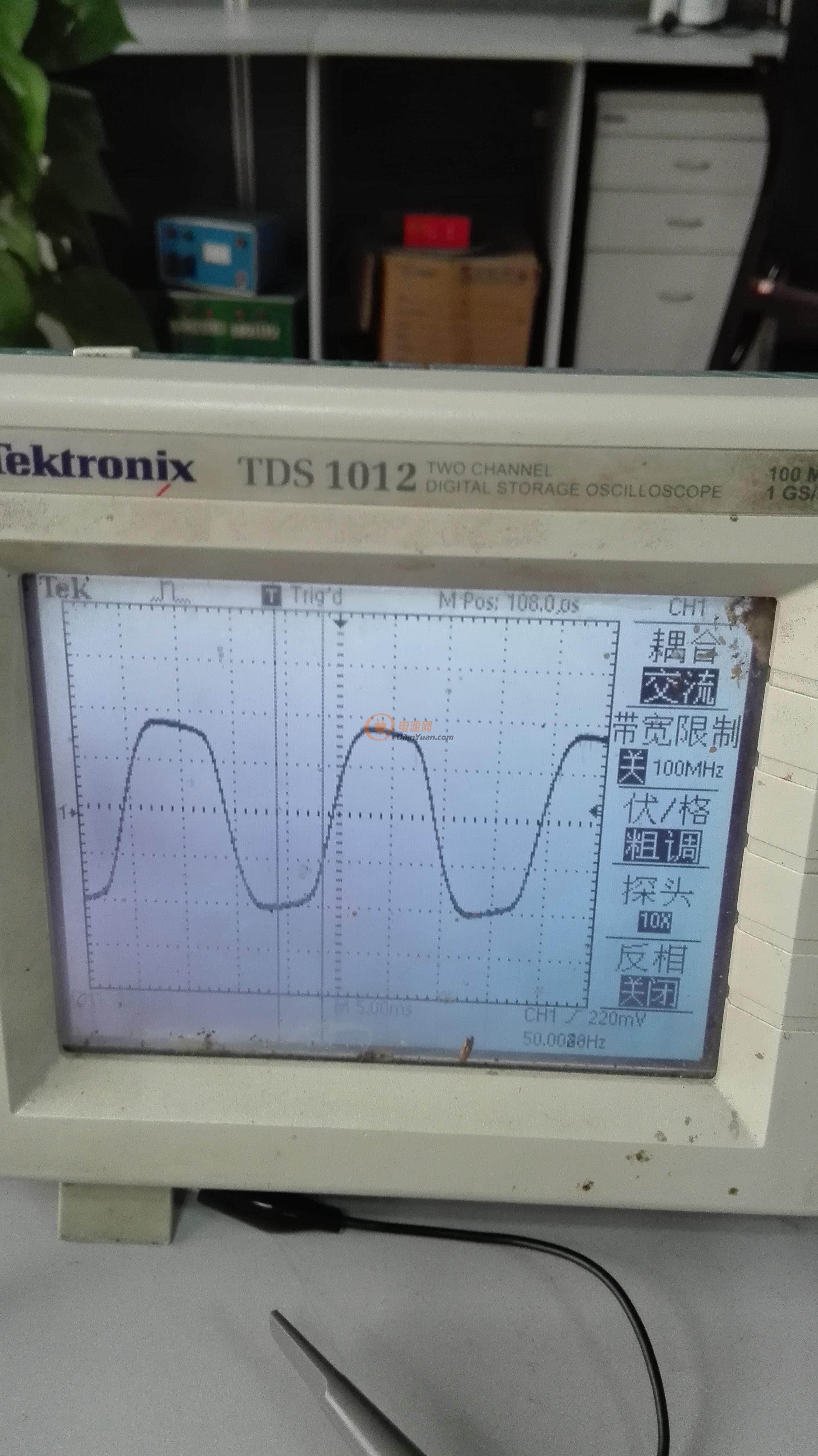

圖2 是串聯電感的波形。串聯電感后，輸出波形有畸變。



0
回復
2016-01-07 18:01
@copper_zy
[圖片][圖片][圖片] 圖2是串聯電感的波形。串聯電感后，輸出波形有畸變。

還有就是次級串聯的電容要小，估計0.1UF都?jí)蛄恕?
