2、品牌名稱：QX

3、方案特點：寬輸入電壓范圍：2.5V~100V? 高效率：可高達90%? 最大工作頻率：1MHz? 芯片供電欠壓保護：2.5V? 峰

     值電流采樣電壓：250mV? 亮度可調：EN端加PWM信號? 關斷時間可調? 內置電流采樣前沿消隱電路 輸出電流可到3A

     采用SOT23-6封裝

4、規(guī)      格：Vin=12-80VDC,Vo=9.6V,Io=700mA

5、應用范圍：平板顯示器LED背光燈?自行車燈?汽車燈 摩托車等  球泡燈 射燈 強光手電筒

6、電路圖

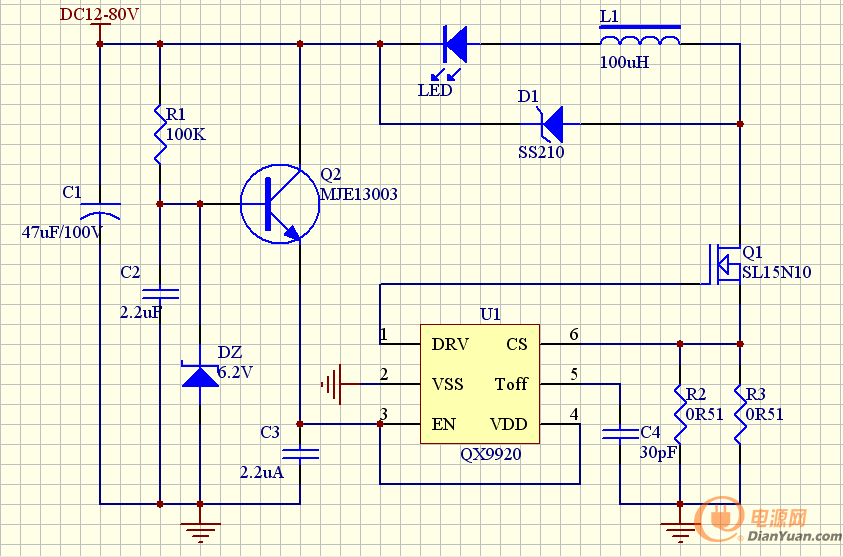

                                                                            圖一  原理圖

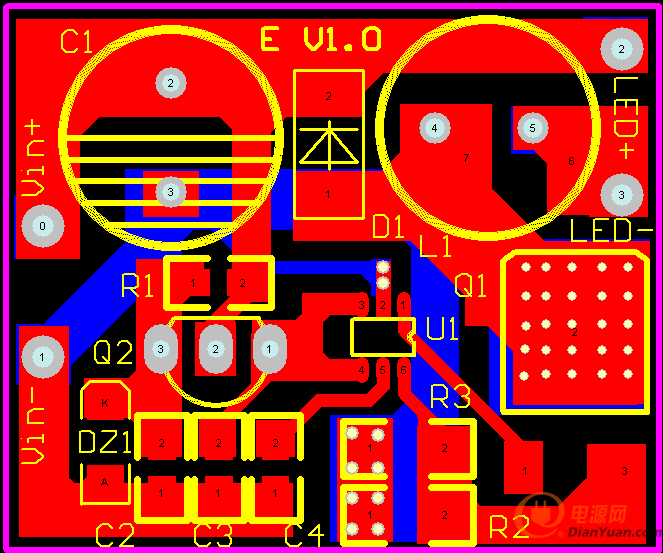

                                                                    圖二   Top Layer

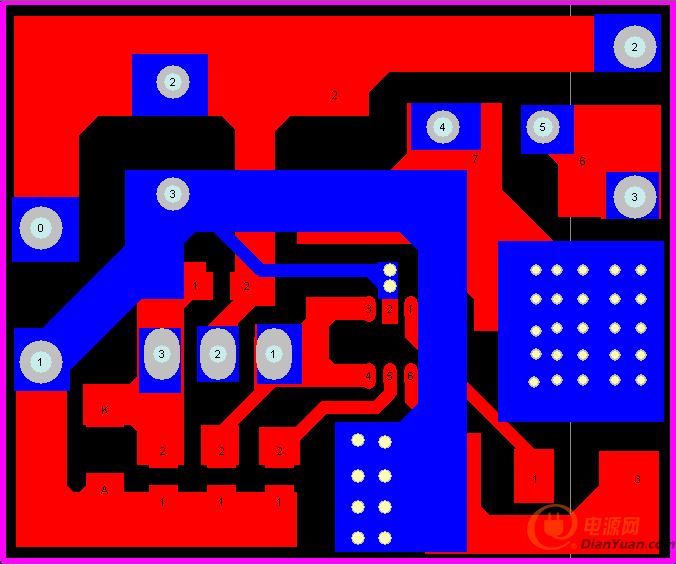

                                                                    圖三   Bott0m Layer

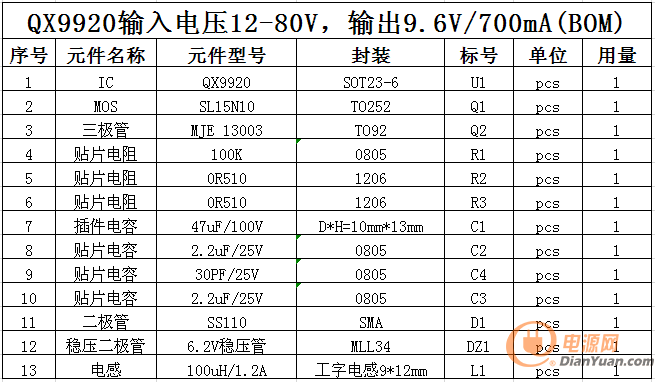

7、物料清單：

8、聯(lián)系方式： QQ:845692773，歡迎索樣和資料。
