填谷線路EMI問題

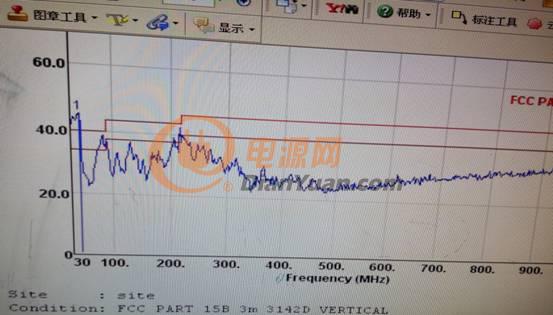

最近做了一款18V 2A電源，前面用填谷線路做的，現在空間輻射FCC過不了，在網上看了很多人說填谷線路EMI影響很大，更改變壓器，layout和輸出電感大小都沒什么效果，請教各位大神指點一二，萬分感謝！





clip_image002



全部回復(4)
正序查看
倒序查看
Rachelmi
LV.9
2
2016-01-26 15:04
幫樓主頂起~
0
回復
rainever
LV.8
3
2016-01-26 17:36

假如你已經在電源本身試過很多修改；不妨再試試

1.輸入 / 輸出加磁環

2.固定在金屬底座上， 或U 型殼

0
回復
烏拉圭
LV.1
4
2016-10-21 09:57
前面加CBB電容   工字電感    X電容就可以了
0
回復
2016-10-21 10:43
@烏拉圭
前面加CBB電容   工字電感   X電容就可以了
輸入回路加共模扼流圈，Y電容；輸入引線用雙絞線加磁扣。
