因上一帖沒能及時更新，所以就新開一個，順便再來個單硅后級加混頻的板板！

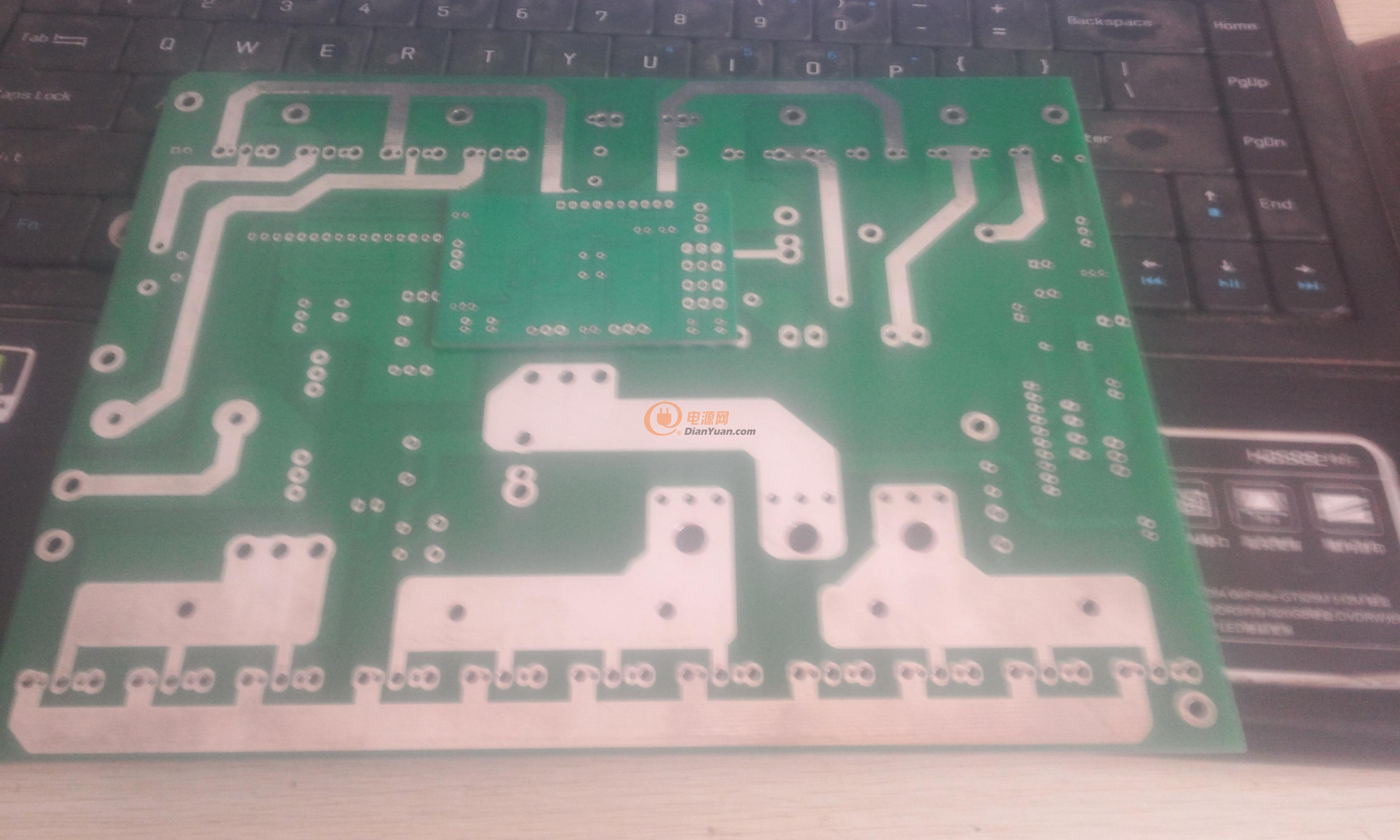

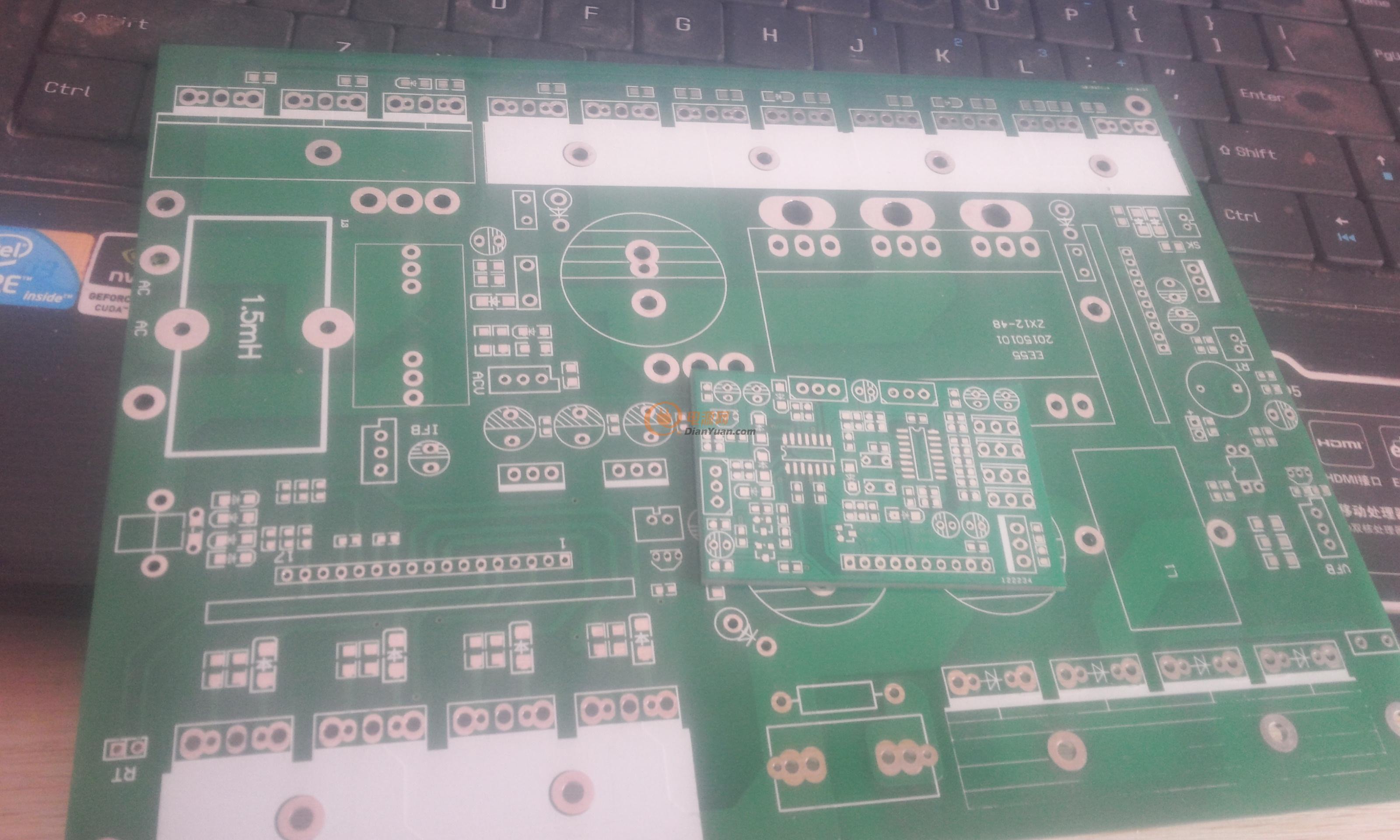

正弦的就不多介紹了，因?yàn)榘l(fā)誓要做自己的板，就努力了一下99SE畫，打板某寶寶，下來不少花錢?。≈靼宄叽?05mm x 155mm確實不小，水平有限畫板一般，前級驅動3525+324全保護，過流，過溫，欠壓，過壓，欠壓蜂鳴，采用鎖死的辦法，圖騰41c+42c,

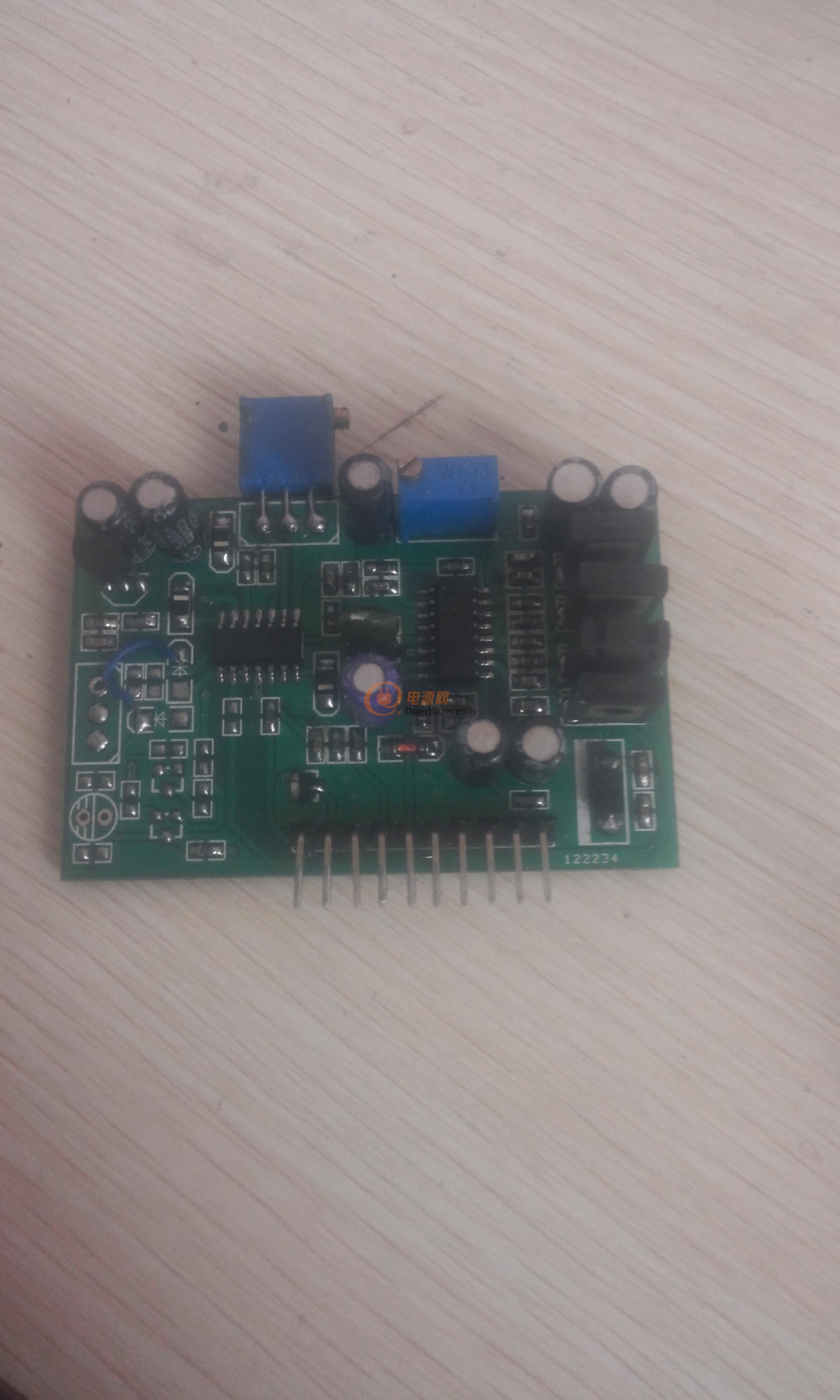

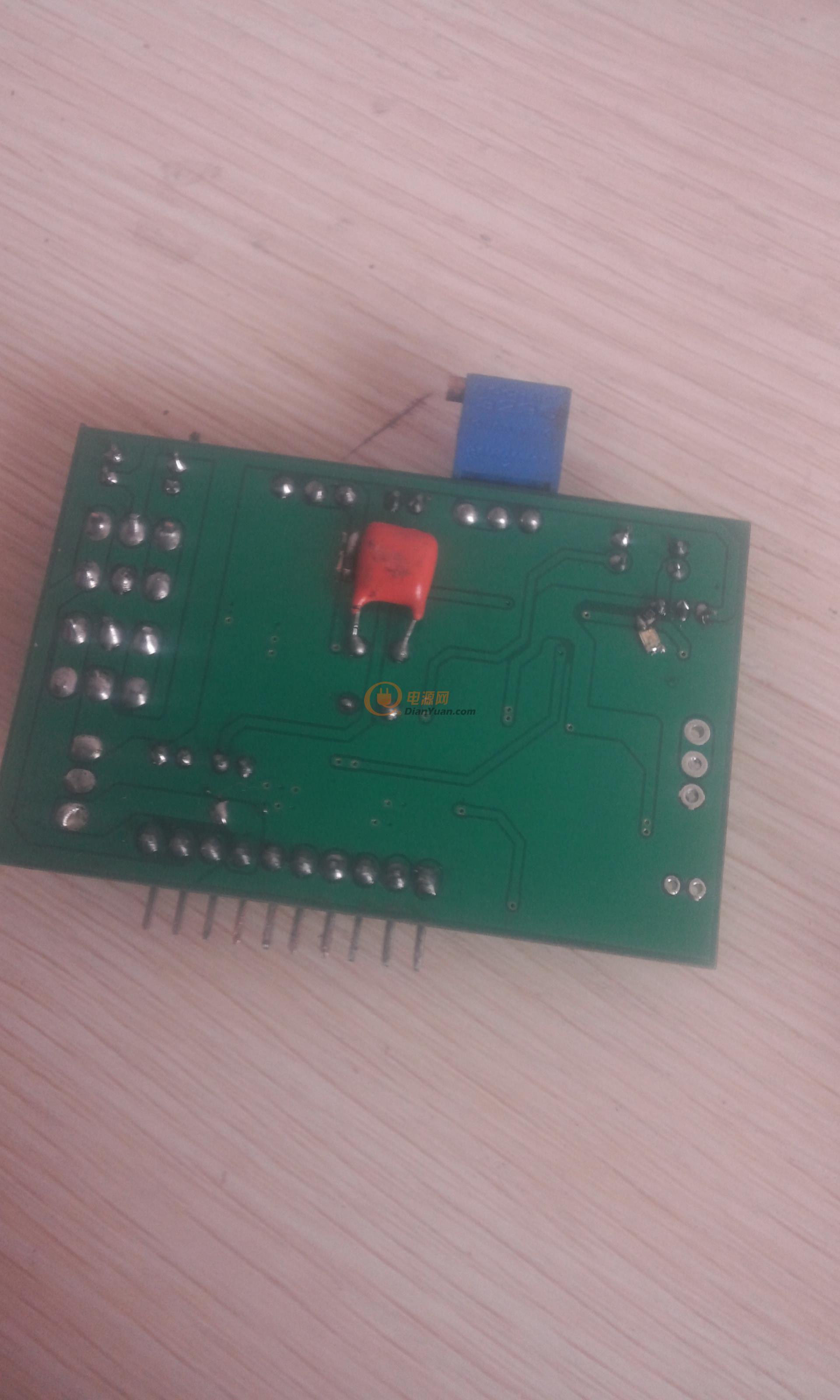

先上個驅動板吧，手機像素垃圾，見諒?。?

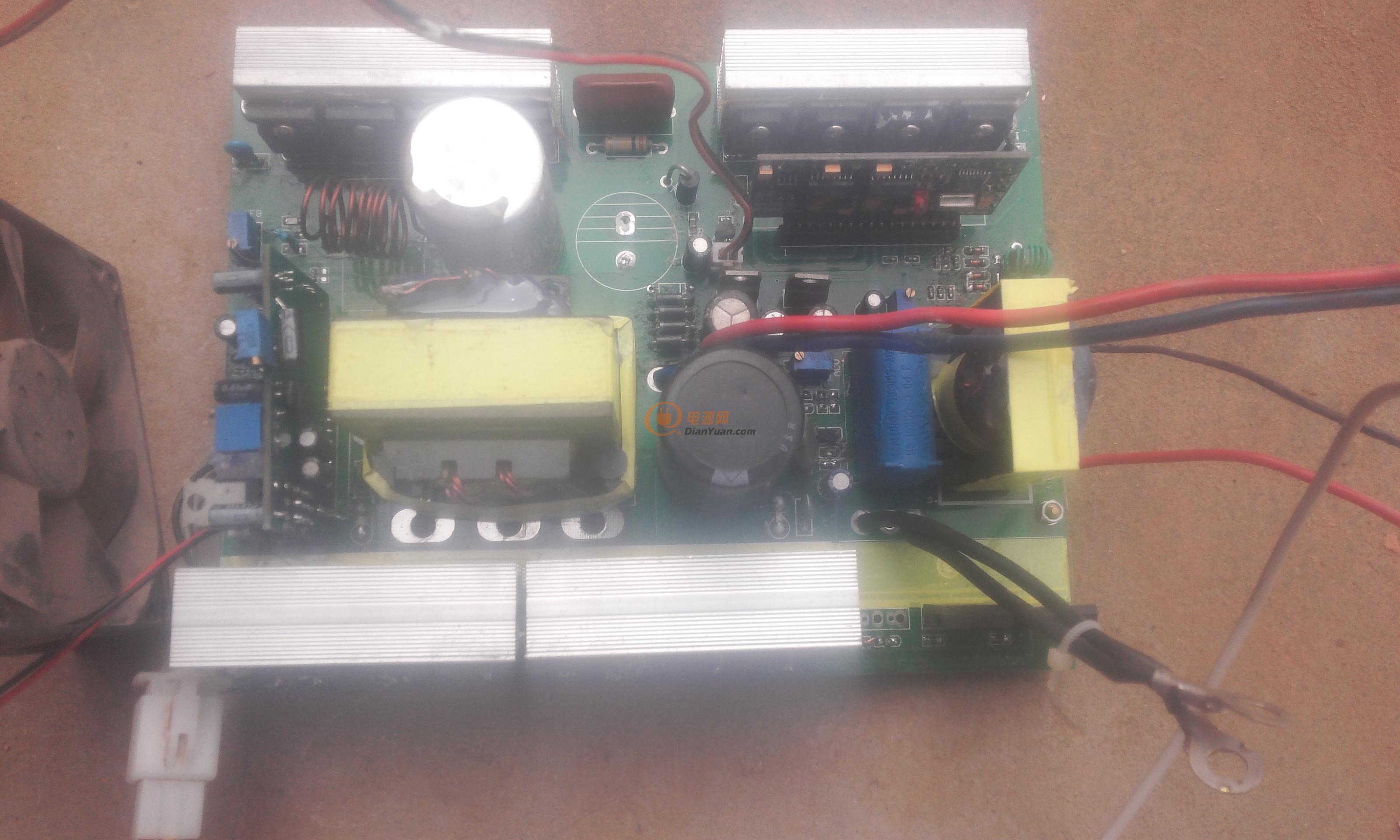

這個是混頻機的驅動圖騰882 772 沒貼欠壓保護部分
繼續上48v2000w正弦變圖

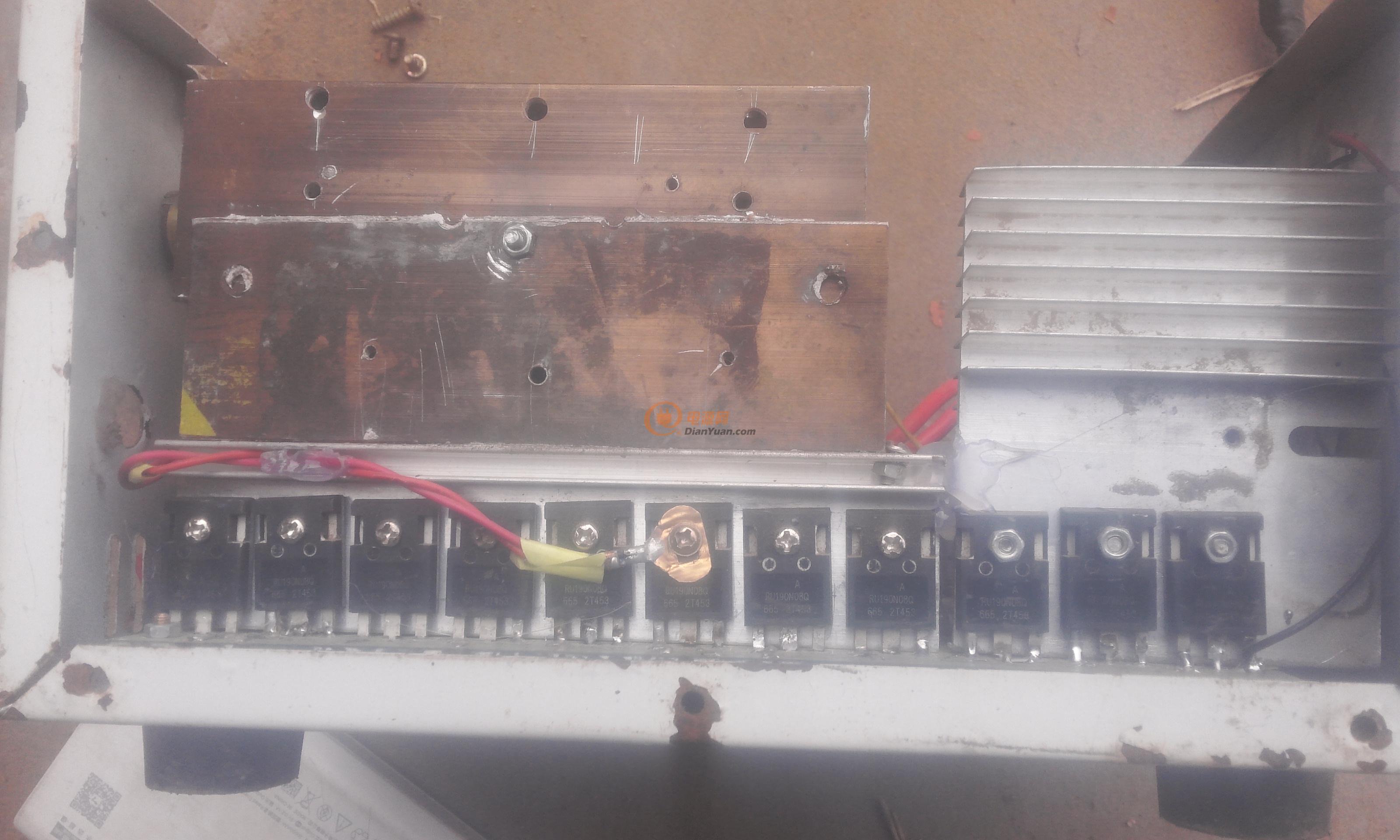

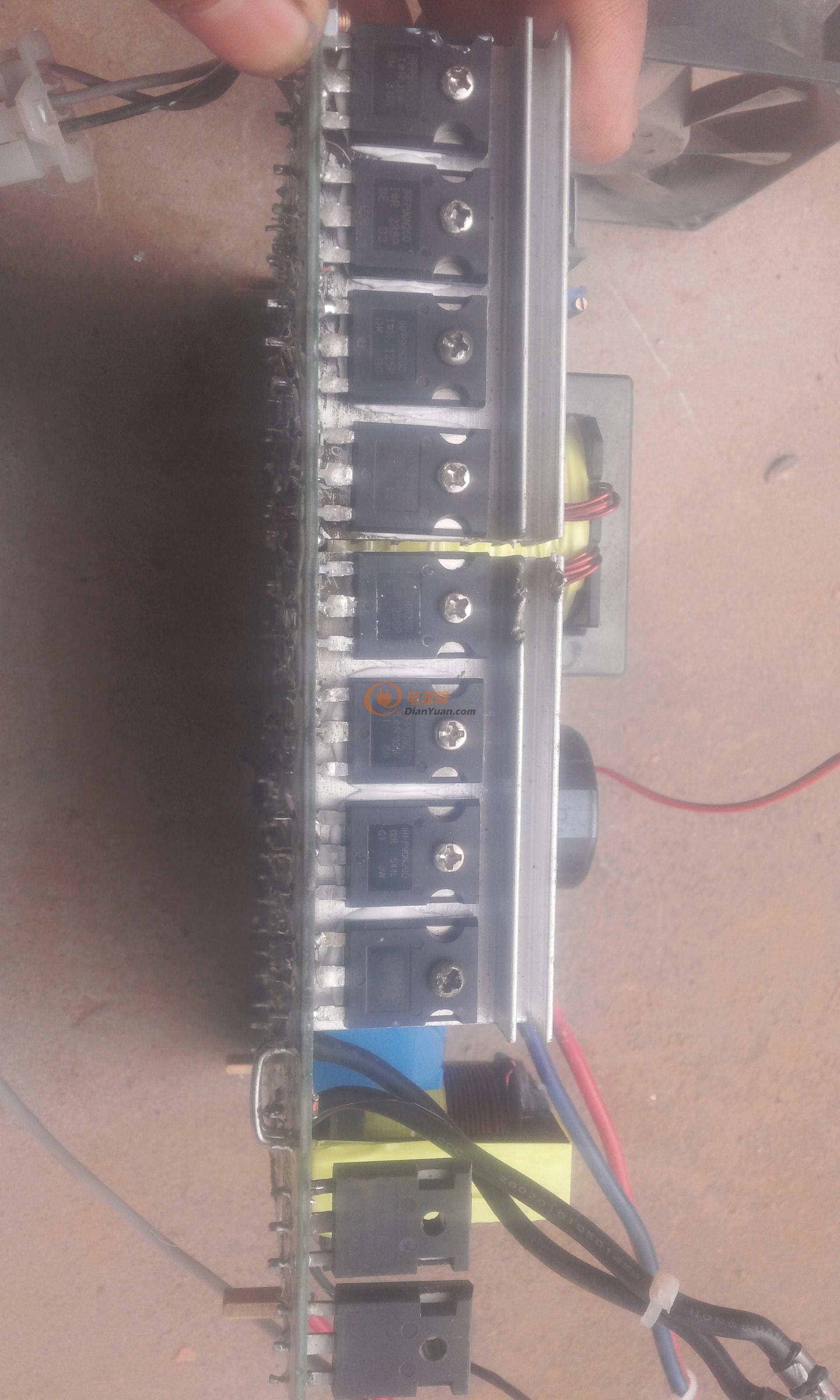

一排11個190n08，三個反接，4對推挽，散熱又加大了好多，主板還是正弦波的板，因?yàn)檫@塊板在做正弦波逆變器時后級爆了拆管時烙鐵不太熱把板銅皮給拆了，本來個人又有點完美主義，所以這塊板就被我無情的給ps了，過后感覺又很可惜，30多一塊啊，就想到了那塊板，新板不舍得嘿嘿，就承諾他說給他做一個，嗨，他還不信咱的技術，接下來就上網找各種資料啊，惡補各種單硅后級的知識，因?yàn)榍凹?jí)有做正弦的經驗。
說下參數吧，輸入12v,四塊30a電動車電池并用，感覺比單塊150a的水電還好用，放電動車上，因?yàn)橐贿呑咭贿吀蓡幔?

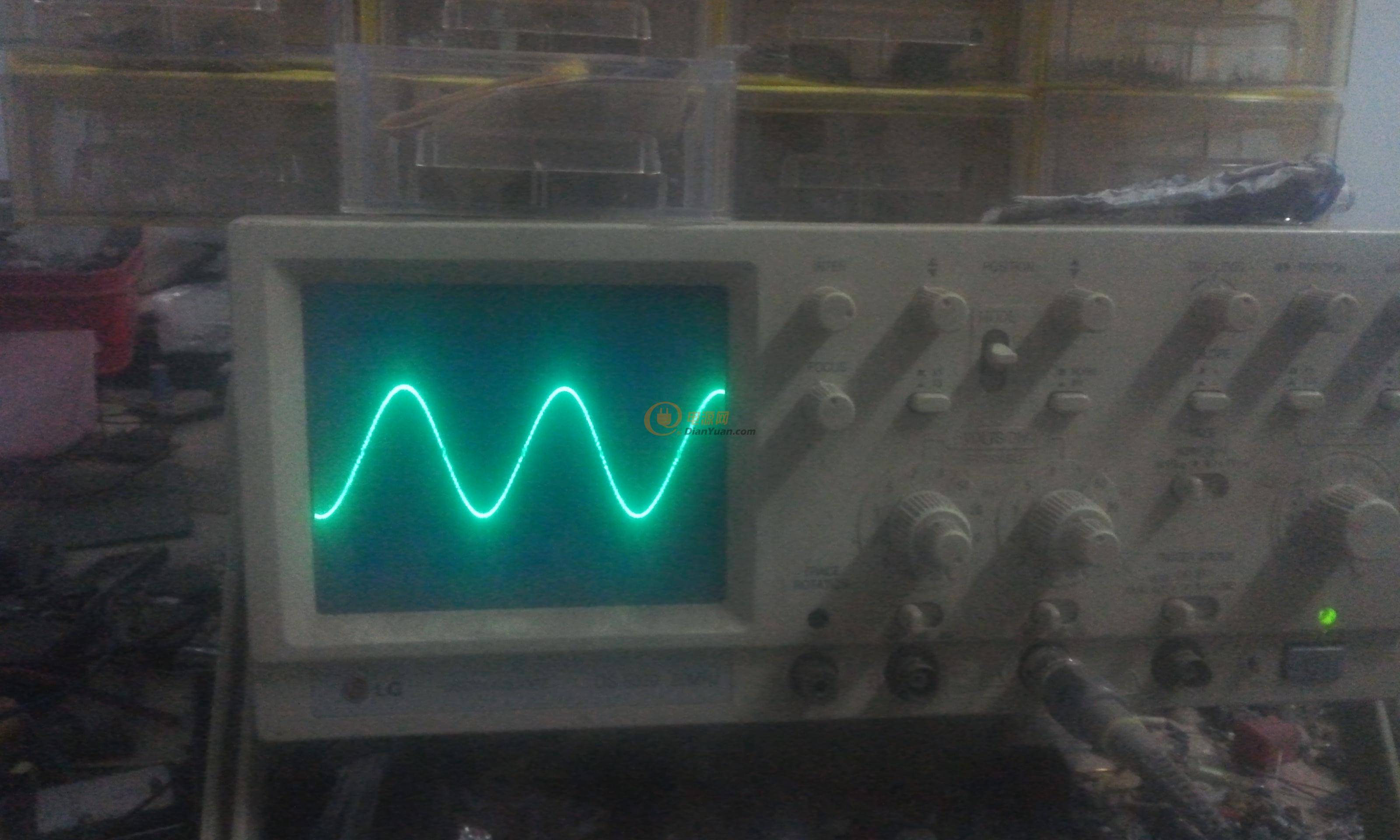

高壓輸出，倍壓后700v和1100v兩檔為此量高壓時萬用表嗝屁了，整流是15120兩串，主變傳說中的非晶環，65的，說真的非晶不好玩啊，燒的我眼淚一把一把的，心疼啊，剛開始不加后級直接倍壓電燈，兩個275w的暖燈串聯瞬間完蛋，買一個要20元，我這五金店好黑！之后上一千w燈管把，這個便宜點關鍵是咱多不怕燒，低壓帶燈那亮的沒法沒法的，心里正得意時一陣煙霧繚繞電光四射，不提了那心里哇涼的，8個管沒有一個好的，拆后感覺圖騰管肯定也掛了，拔下驅動量沒事，G級0805的貼片電阻22R的都斷路了，不帶負載時驅動波形很好的，心里那個不服啊，全部檢測一邊通通換掉，這次慢慢來，上示波器空載波形很好，又去買了4個200W燈泡兩串后上，一直掛著示波器看波形，馬上看到D級尖峰好高的而且波形展開后有很多波紋，問題就出在這了，才上了兩百W就這么高的尖峰，上1K沒瞬間爆都很給面子了，換G級電阻47r試，有點好轉又換100R后，干凈平順了好多，尖峰降下來了，又換150R的尖峰又降一點點，又把吸收電路裝上，好了很多，上1K才一點點，唉又白白浪費了幾十塊錢，看來G級電阻很重要?。「邏翰患雍蠹?jí)上1K燈管可以直接秒殺！太強大了！

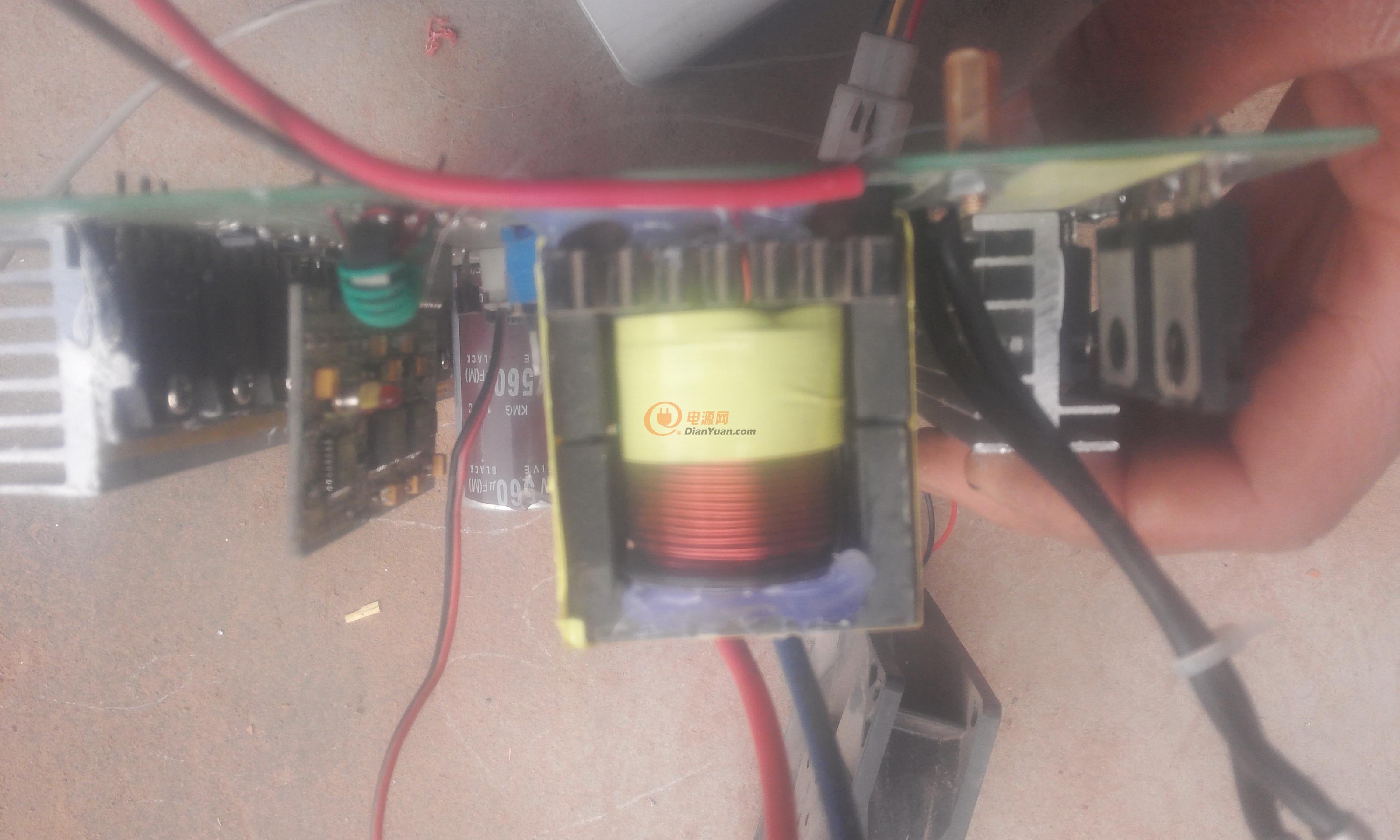

主變參數，2t+2t,1.8的線繞滿，10股+10股左右把，下次把繞主變的圖上了，次級55T 80t 0.8的線，高低壓用

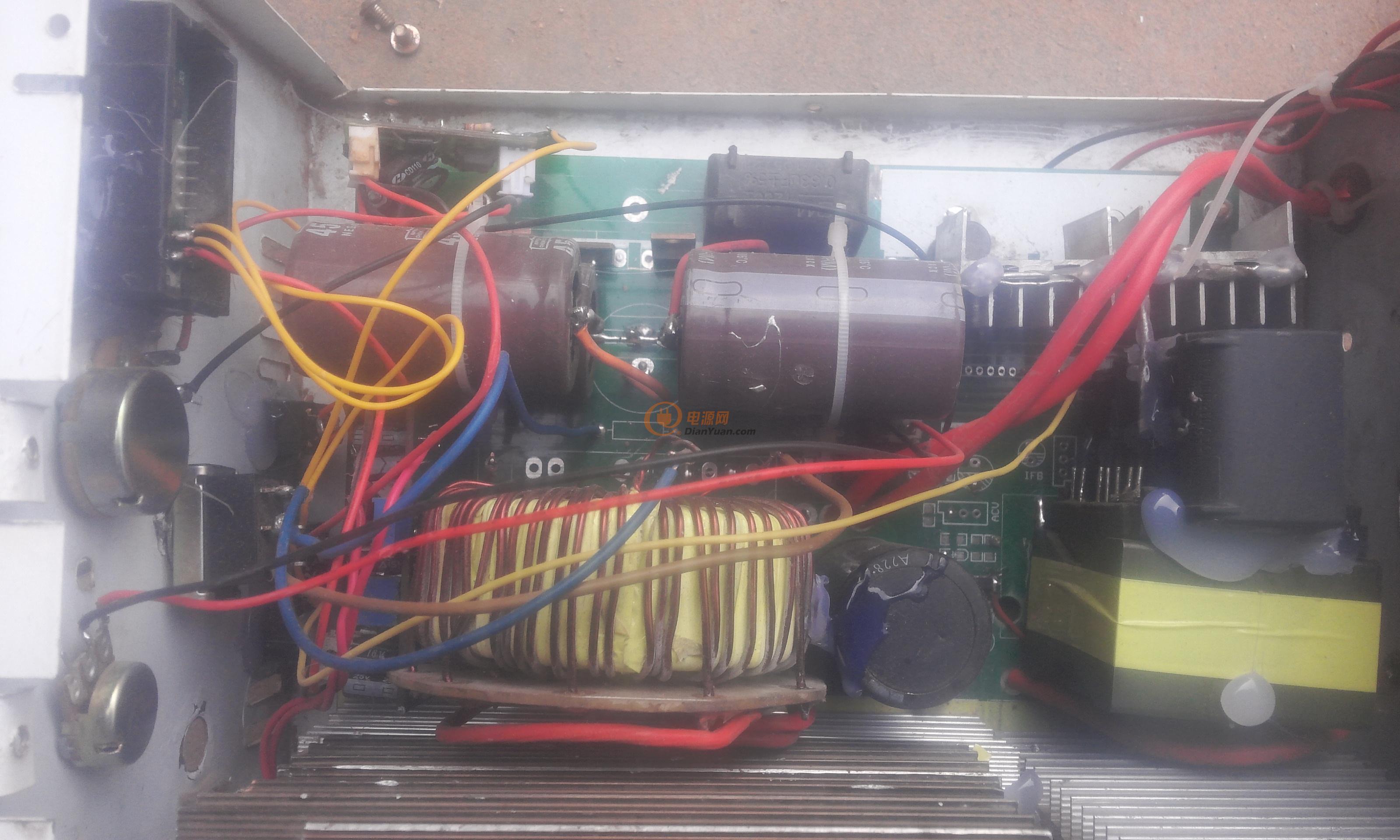

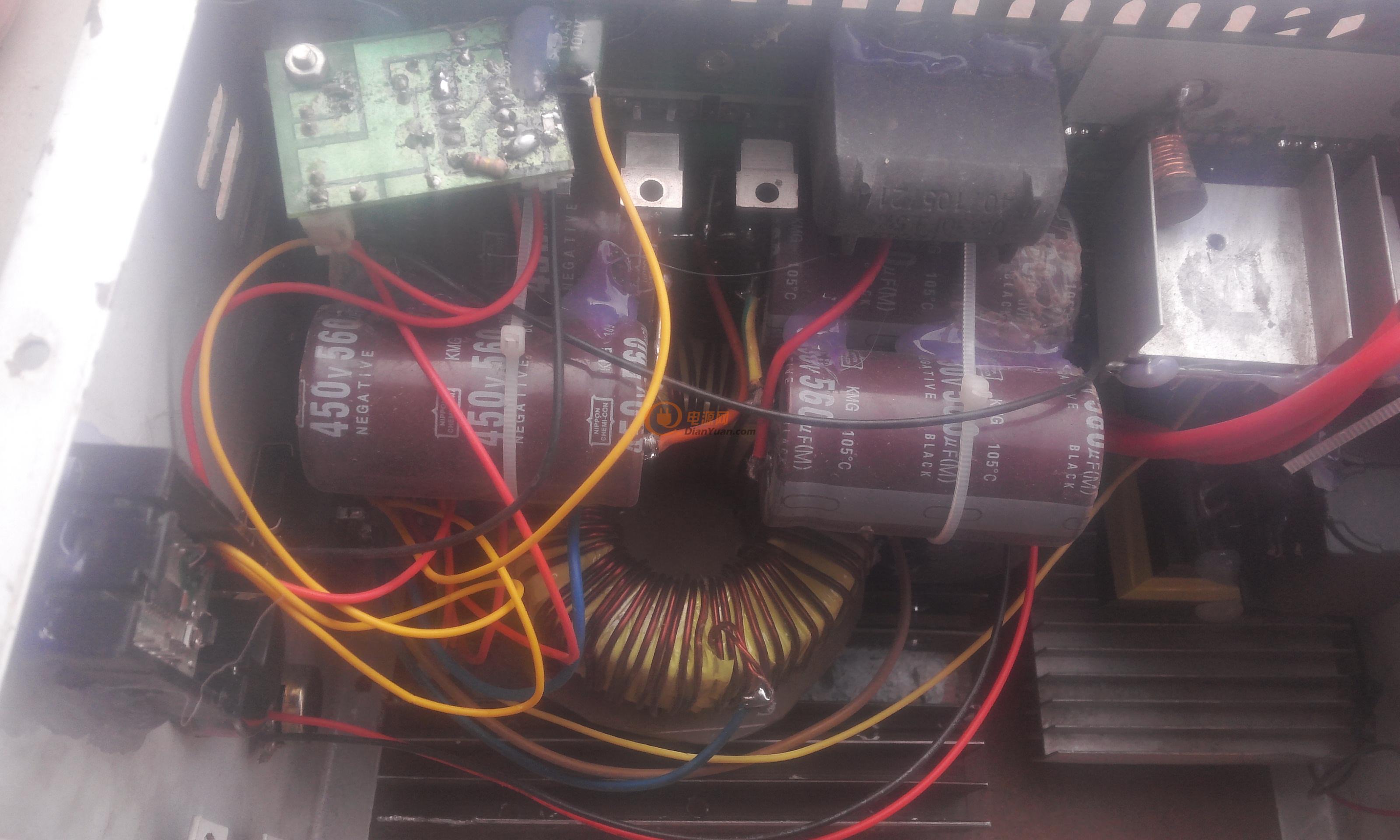

感覺有點狠了整流濾波電容是450v 560uf的兩串，在電貓上拆的，手里就這一種了，看他們說用150U就夠了，前級濾波60v10000UF不管他了，
可控硅40tps120,大硅一個，有預留位可以裝兩個，用105.和DB3,沒用變驅，感覺不好弄，
關斷我用的是20UF和PQ5050磁芯開氣息用0.8的線雙根并繞70t電感量不知！沒儀器測！

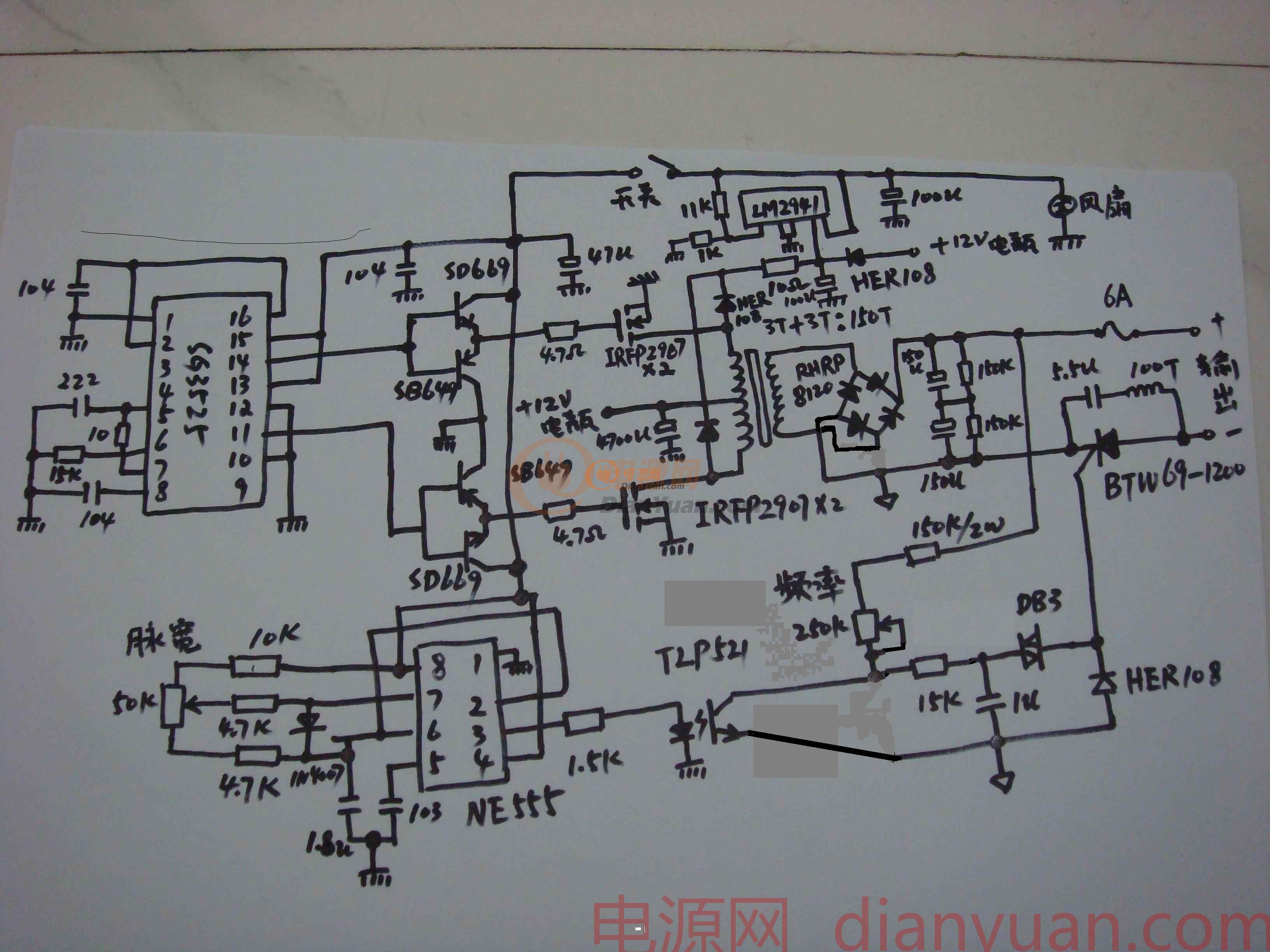

同時感謝這位網友的電路圖，我的后i級基本跟這個一樣，只是個別元件參數不一樣，這個是要根據當?shù)厮|(zhì)調節的。還剩幾塊主板和驅動板可以和我一樣的新手們分享下！主板打板是10塊320元驅動板是12塊100元，驅動板的引腳和小寶的ka7500+324一樣的，聲明：我沒淘寶也不賣機的，個人愛好，可以免費手工焊上貼片電阻電容，有什么問題我懂的都會及時回答不保留，散熱片也是某寶的！謝謝支持，有不妥的地方請各位多多指導！
