在做LM5039芯片的建模，遇到一個死區設置的問題，求教各位達人！

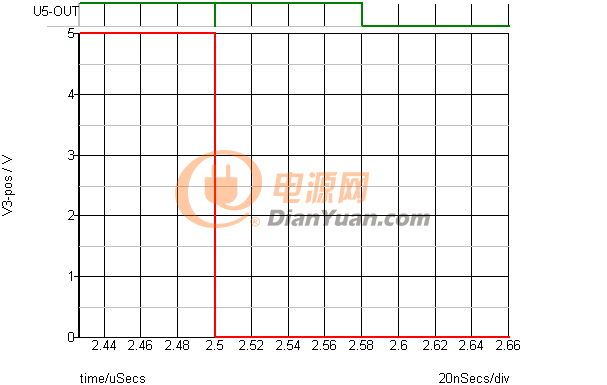

如下圖所示，HO和LO驅動可以正常獲取，但在獲取SR1和SR2波形時，需要設置死區T1和T2。
該芯片外圍有DLY引腳外接電阻Rs來設置死區，且有T1=（0.003*Rs+4.6）nS； T2=（0.0007*Rs+10.01）ns
比如外接電阻23.7k時，T1=0.003*23.7k+4.6=75.7nS;

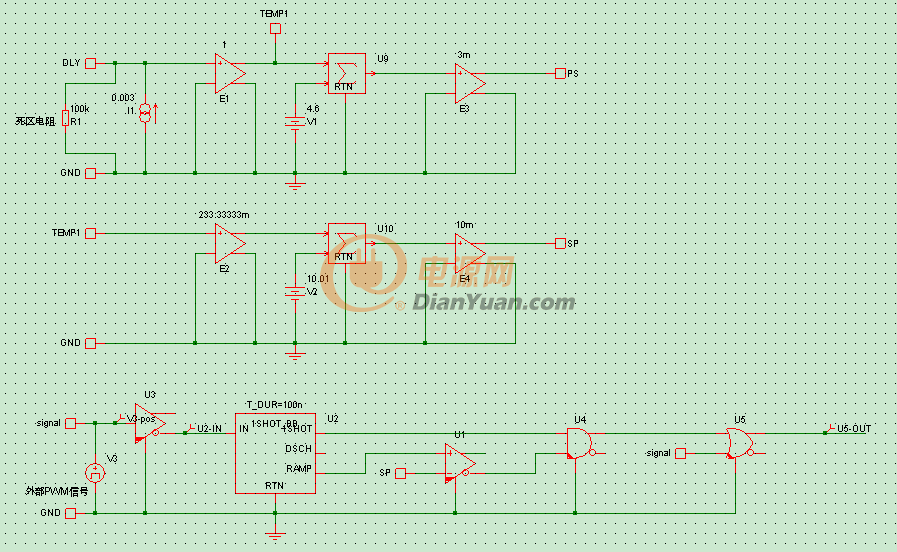

目前想到的方式是先轉換為電壓（如下圖），后面的處理暫時還無頭緒，請各位達人支支招，先謝謝了。
不一定按我現在的處理方式，其他可行的辦法也可提出來討論。
