本帖分為以下部分來進行，時間根據自己的學習路線來論述的，可能要到7月份以后才能寫完，其中的內容若有不恰當之處，麻煩各位指出。
1：傅里葉變換
2：LRC串聯諧振電路
3：LLC電流電壓波形推導，LLC死區時間
4：對Q，K，F(xiàn)參數對LLC的影響
5：負載，以及輸入電壓變化對LLC的影響
6：MATHCAD波形模擬以及損耗
7：simplorer的完全建模
8：制作樣品以及報告，校驗仿真模型（這個到時候再看了）
【我是工程師第二季】全橋LLC學習筆記
全部回復(27)
正序查看
倒序查看
就是看不到樓主，@青城之夜

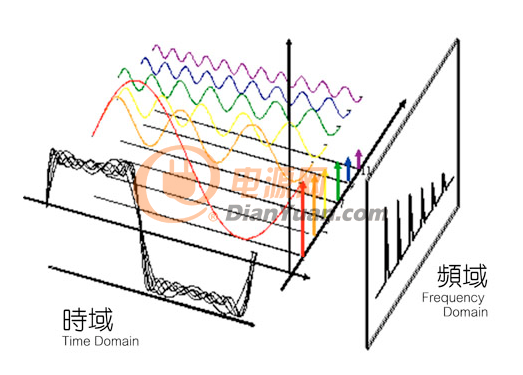

1:傅里葉變化 現在看到傅里葉變化，感覺頭就痛，可是看到以下兩圖，對概念性的東西也就是明了了。[圖片]、[圖片] 以上是挺久以前網上存下來的。是不是感覺大學老師的教學太不人性了。至于傅里葉的公式推導，過兩天再來。
前些日子沒空，好久沒上電源網了，今天以后給大家慢慢補上。
其實在學校LLC的時候，我們必須弄懂其中的FHA法到底代表了什么.
FHA表示基波近似法，其實就是把LLC三個零件看成一個濾波的電路。這些以后再說，再此之前，我們要先理解一下傅立葉到底怎么計算出來的。
而我門在LLC架構中，其中的C有個隔直左右，所以，LLC中直流分量就沒了。而且在LLC中的相當于濾波器把其他頻率的波給濾小了。
今天就到這里吧，我的微信公眾號，每周不定時更新，大家可以關注一下。
