使用XL4301和SC0163D設計的兼容Quick Charge 3.0的車載充電器

描述:

本文介紹的是使用XL4301和SC0163D設計的Quick Charge 3.0的車載充電器演示板(同時兼容Quick Charge 2.0),輸出電壓3.6-12V,以200mV每檔步進,最大輸出電流2.1A的車載快充應用,最高轉換效率可以達到95%以上。

XL4301是開關降壓型DC-DC轉換芯片,內部集成功率MOSFET;固定開關頻率180KHz,可減小外部元器件尺寸。芯片具有出色的線性調整率與負載調整率,輸入電壓最高可達40V。芯片內部集成過流保護、過溫保護、短路保護、輸入過壓保護等可靠性模塊。

此方案默認輸出電壓為5V,可通過負載結合SC0163D進行邏輯判斷,自動調整輸出電壓,實現快速充電。

XL4301為SOP8-EP封裝,采用標準外部元器件,應用靈活。

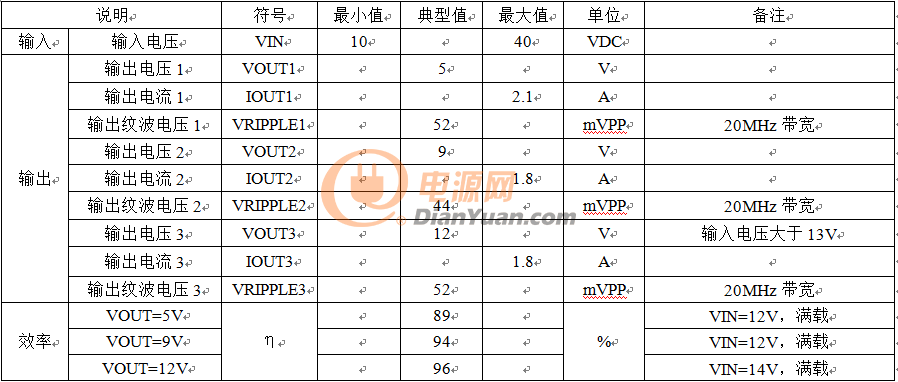

電源規格:

QQ截圖20160406100747

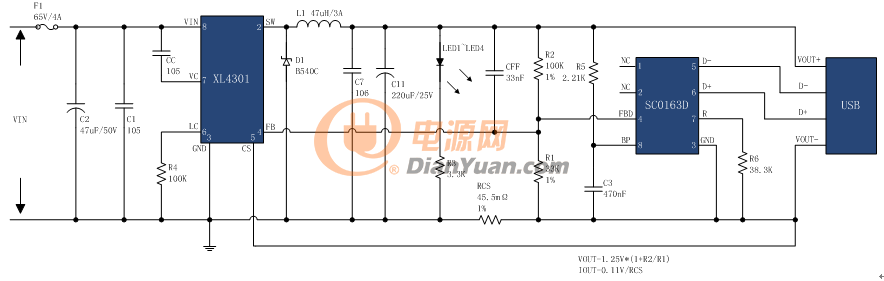

電路原理圖:

QQ截圖20160406101527

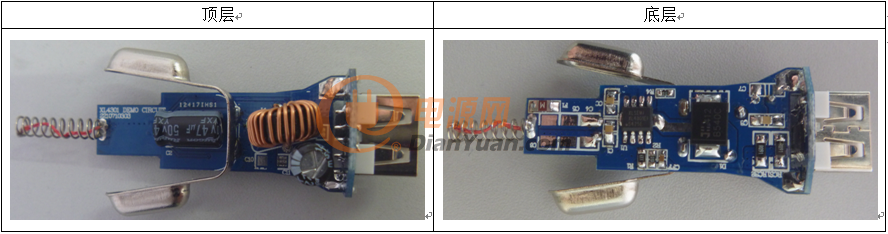

電路板實物圖:

QQ截圖20160406101915



性能數據:

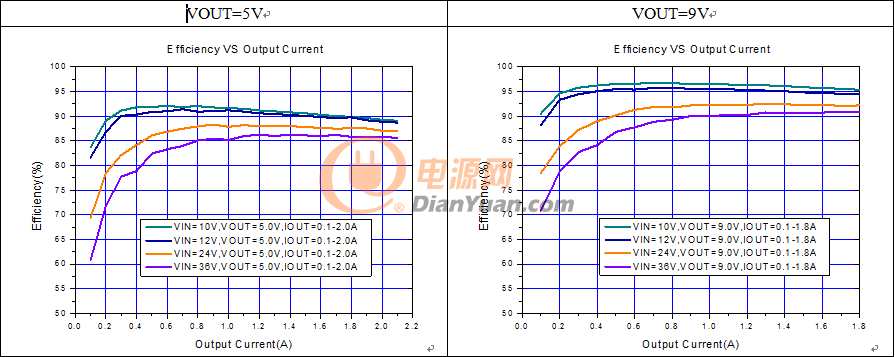

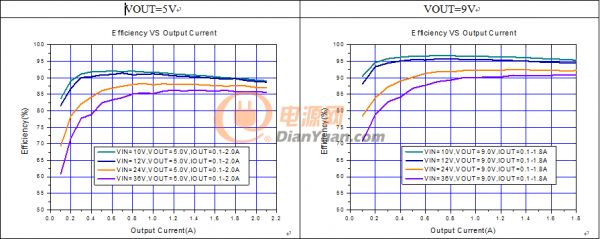

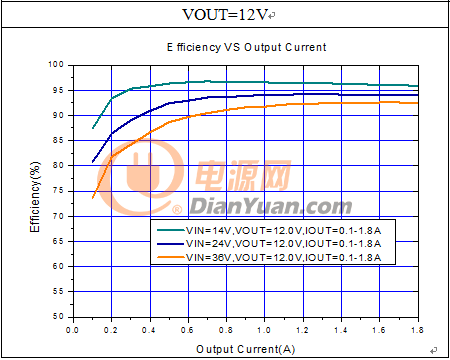

轉換效率

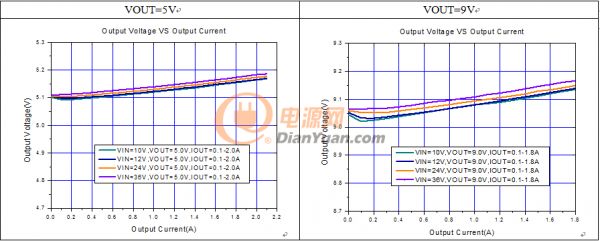

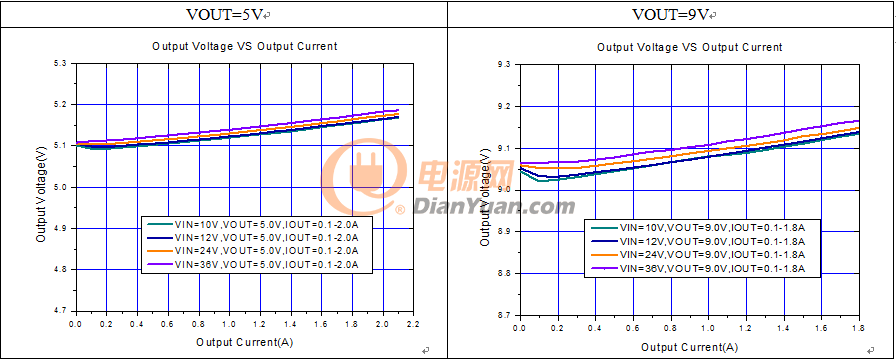

線性調整率與負載調整率

QQ截圖20160406104433
