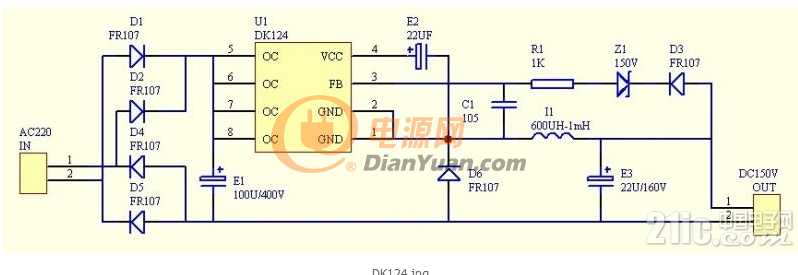

DK124的BUCK電路不正常

}~]]}Q4Q9HG[]]PQ`5%FZ~K各位大哥我用這個電路搭了個輸入220VAC，輸出24V的，現在上電輸出一直處于開環狀態，輸出電壓一直飆升，這是為啥？求指導指導啊

全部回復(28)
正序查看
倒序查看
ZOURI
LV.2
2
2016-04-29 17:36

輸出時150V的啊

0
回復
小祥
LV.2
3
2016-04-29 20:23
@ZOURI
輸出時150V的啊
不是，我實際搭的電路輸出是24V的  穩壓管是24V的  圖是從電源網找的
0
回復
ta7698
LV.9
4
2016-04-29 22:58
這是輸出150V的電路，你想改24V，那Z1的150V穩壓管能讓24V反饋回去嗎？不飚升才怪！
0
回復
小祥
LV.2
5
2016-04-30 08:26
@ta7698
這是輸出150V的電路，你想改24V，那Z1的150V穩壓管能讓24V反饋回去嗎？不飚升才怪！

額，我現在實際搭的電路沒有150V的穩壓管啊，是24V的，沒明白啥情況，望大哥指導下

0
回復
小祥
LV.2
6
2016-04-30 11:03
@小祥
額，我現在實際搭的電路沒有150V的穩壓管啊，是24V的，沒明白啥情況，望大哥指導下[圖片]

現在搭的電路圖中 Z1是24V穩壓管，輸出端加了個10K的假負載，現在輸出是38V，而且有點飄，請大哥們看看啊

0
回復
小祥
LV.2
7
2016-04-30 15:36
@ta7698
這是輸出150V的電路，你想改24V，那Z1的150V穩壓管能讓24V反饋回去嗎？不飚升才怪！

軍長有時間幫忙看看啊，現在空載輸出38V，且電壓有點上漲，帶個0.2A的負載  輸出直接掉到27V

0
回復
小祥
LV.2
8
2016-04-30 17:25
@小祥
軍長有時間幫忙看看啊，現在空載輸出38V，且電壓有點上漲，帶個0.2A的負載 輸出直接掉到27V

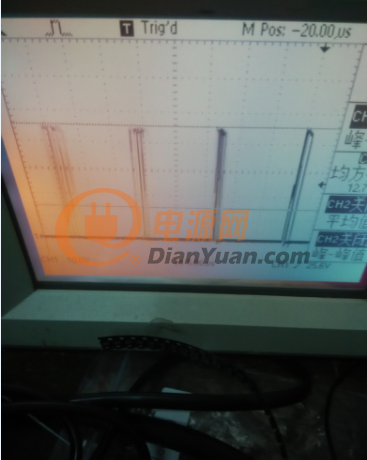

輸出帶0.4A的負載，輸出電壓25V，測的MOS漏極波形

加了一會，反饋那個1K電阻又冒煙了，看輸出電壓又在往上漲，求救。。

0
回復
2016-05-03 10:05
@ZOURI
輸出時150V的啊
點贊搶到沙發~已賞~~~
0
回復
小祥
LV.2
10
2016-05-03 13:51
@小祥
輸出帶0.4A的負載，輸出電壓25V，測的MOS漏極波形[圖片]加了一會，反饋那個1K電阻又冒煙了，看輸出電壓又在往上漲，求救。。
沒人幫看啊，現在把輸出改成48V的，穩壓管是48V，R1改成100歐姆，C1是0.1UF，電感改為1.5MH，輸出端假負載10K，現在空載輸出51V，帶0.2A負載48.8V，帶0.4A負載帶不到一分鐘不知道哪冒煙了但是沒燒壞東西，貌似過流保護了，但是看這個IC PDF能做到24W，現在是什么情況？？哪位大哥路過幫忙看看撒
0
回復
pangjihao
LV.10
11
2016-05-04 09:15
@小祥
沒人幫看啊，現在把輸出改成48V的，穩壓管是48V，R1改成100歐姆，C1是0.1UF，電感改為1.5MH，輸出端假負載10K，現在空載輸出51V，帶0.2A負載48.8V，帶0.4A負載帶不到一分鐘不知道哪冒煙了但是沒燒壞東西，貌似過流保護了，但是看這個ICPDF能做到24W，現在是什么情況？？哪位大哥路過幫忙看看撒
這個電路做不了這么大的電流，基本在300mA左右，屬于高電壓小電流的線路。
0
回復
小祥
LV.2
12
2016-05-04 09:51
@pangjihao
這個電路做不了這么大的電流，基本在300mA左右，屬于高電壓小電流的線路。

首先非常感謝司令大哥的回復，我現在調試了是這么個情況了，輸出改成24V穩壓管，R1為300歐姆，C1為1UF，輸出端假負載是3K，現在空載輸出28V，帶0.3A負載輸出24V，但電壓一直慢慢往下降低，過一分鐘后就保護了，電感是680UH的，現在是不是得加大輸出電感？望司令大哥給點建議

0
回復
pangjihao
LV.10
13
2016-05-04 10:51
@小祥
首先非常感謝司令大哥的回復，我現在調試了是這么個情況了，輸出改成24V穩壓管，R1為300歐姆，C1為1UF，輸出端假負載是3K，現在空載輸出28V，帶0.3A負載輸出24V，但電壓一直慢慢往下降低，過一分鐘后就保護了，電感是680UH的，現在是不是得加大輸出電感？望司令大哥給點建議
我等下搭個線路測試下，再告訴你結果
0
回復
小祥
LV.2
14
2016-05-04 11:00
@pangjihao
我等下搭個線路測試下，再告訴你結果

萬分感謝，麻煩了

0
回復
odst
LV.1
15
2016-05-04 11:04
可以看看這個資料開關電源IC_DK112.pdf
0
回復
小祥
LV.2
16
2016-05-04 11:20
@odst
可以看看這個資料開關電源IC_DK112.pdf

多謝你的資料

0
回復
2016-05-04 11:27
@odst
可以看看這個資料開關電源IC_DK112.pdf
無私提供參考資料啊~賞~~~
0
回復
pangjihao
LV.10
18
2016-05-04 16:19
@小祥
萬分感謝，麻煩了[圖片][圖片][圖片][圖片][圖片]

這是應用原圖紙，要增加104電容。

測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。

0
回復
小祥
LV.2
19
2016-05-04 19:07
@pangjihao
[圖片]這是應用原圖紙，要增加104電容。[圖片][圖片]測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。

下午出去買了些器件，首先非常感謝，我現在是完全按照以上電路搭的，沒有加104電容的時候空載輸出在24V-29V來回跳動，帶0.3A負載輸出18V，可加了104電容后直接無輸出了  這什么情況。。

0
回復
小祥
LV.2
20
2016-05-04 19:17
@pangjihao
[圖片]這是應用原圖紙，要增加104電容。[圖片][圖片]測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。

我剛把C3 103電容換成了104C 輸出空載穩定了  26V  但加載之后就成17V了。我再加大試試



0
回復
小祥
LV.2
21
2016-05-04 19:22
@pangjihao
[圖片]這是應用原圖紙，要增加104電容。[圖片][圖片]測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。

改成1UF之后沒變化，還是空載輸出26V  帶載17V



0
回復
小祥
LV.2
22
2016-05-04 19:33
@pangjihao
[圖片]這是應用原圖紙，要增加104電容。[圖片][圖片]測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。
我剛把FB腳到穩壓管之間加了個300歐姆電阻，空載輸出28V  帶載剛開始輸出24V  但是一直在降低，降到22.8V左右之后就又保護了，這是為啥啊，我咋按照上面的電路就調不出來呢？
0
回復
小祥
LV.2
23
2016-05-04 19:44
@pangjihao
[圖片]這是應用原圖紙，要增加104電容。[圖片][圖片]測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。

我剛帶了下0.4A  輸出一開始是24V，但下降的比帶0.3A的時候更快，沒一會不知道哪里冒煙了看不出來  但是沒燒壞東西。。。



0
回復
小祥
LV.2
24
2016-05-04 19:59
@pangjihao
[圖片]這是應用原圖紙，要增加104電容。[圖片][圖片]測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。

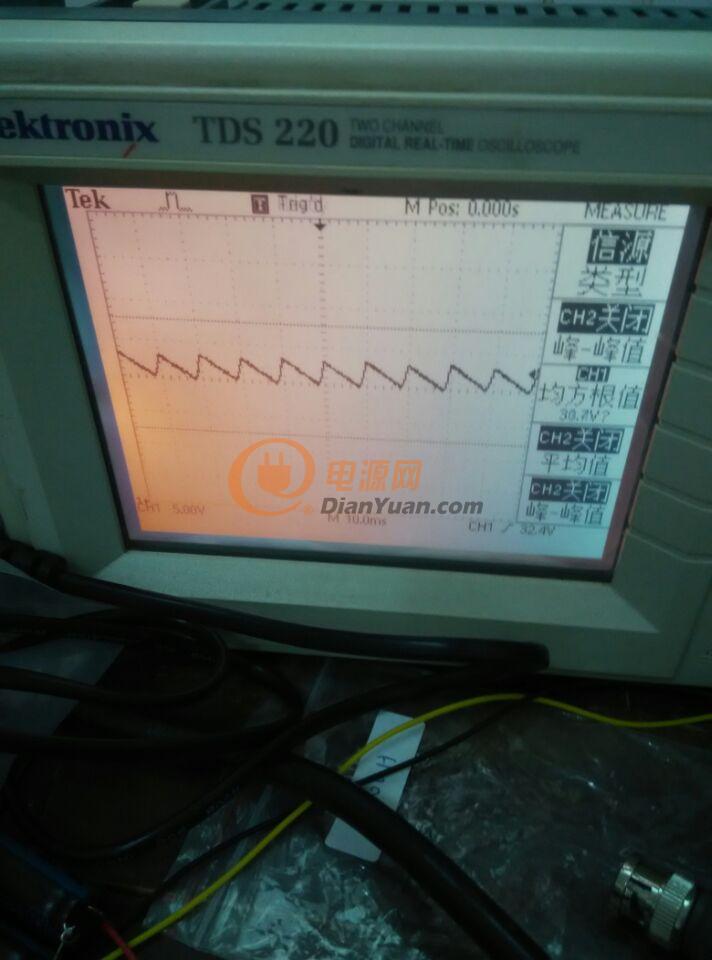

司令大哥幫忙看看這波形  開關波形成鋸齒波了

0
回復
小祥
LV.2
25
2016-05-04 20:00
@pangjihao
[圖片]這是應用原圖紙，要增加104電容。[圖片][圖片]測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。
FB腳波形

0
回復
小祥
LV.2
26
2016-05-05 10:00
@pangjihao
[圖片]這是應用原圖紙，要增加104電容。[圖片][圖片]測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。

司令大哥，你測試時候帶載的時候輸出電壓往下降不？我這只要帶載輸出電壓就穩不住一直慢慢降低呢

0
回復
小祥
LV.2
27
2016-05-05 11:15
@pangjihao
[圖片]這是應用原圖紙，要增加104電容。[圖片][圖片]測試最大帶載電流在600mA,但效率很差，在40V時會好點，但從整體效率看基本在0.35A內效果最好。IPK=1A，電流有效值也就在0.6A。

 大哥我剛?cè)グ逊€(wěn)壓管換成了47V，測得空載輸出49V，帶0.2A負載輸出只有42V了，而且還在緩慢的降低，C3我焊的是104C，電感是1MH，假負載是5K，F(xiàn)B腳沒有加電阻了，求指導啊

0
回復
ZOURI
LV.2
28
2016-05-05 11:33
@小祥
不是，我實際搭的電路輸出是24V的 穩壓管是24V的 圖是從電源網找的
DK124.pdf這個是官網上的芯片資料，
0
回復
小祥
LV.2
29
2016-05-05 11:37
@ZOURI
DK124.pdf這個是官網上的芯片資料，

謝謝你的資料，這個我有的，如果你有時間，可以麻煩你看下這個帖子嗎？下面有調試的過程
