UC3845 Flyback升降壓疑問

想弄個反激拓?fù)涞纳祲篋C-DC

輸入9V-16V，輸出12V-2A

變壓器用EFD30 AE=69

NP MOS D- Bulk+       0.5*4  9T

NS 12V-GND    0.6*2  15T

NS 12V-GND    0.6*2  15T

NP MOS D- Bulk+        0.5*4  9T

Lp=13.5uH

IC使用UC3845

目前的疑問是當輸入電壓13V-18V,DUTY和理論值一樣，帶載正常，效率大概是82%   加溫后效率會低下來，大概是78-80%

而當輸入電壓在9V-12V，DUTY和理論值就不一樣了，會比理論值大比如VIN=9V，空載電壓正常，負載至0.46A，電壓正常，開始進入CCM模式但DUTY已經是47%（基本上是達到3845的極限）負載再增加，DUTY保持47%，輸出電壓開始下降~~~~是次級圈數不足的問題嗎？

DC-DC

這種升降壓使用哪種拓?fù)浔容^好？

全部回復(11)
正序查看
倒序查看
2016-05-07 21:42
圖中U1換成UC3843，占空比能超過50%。如果沒有隔離要求，可以選SEPIC、BUCK-BOOST等拓?fù)洹?/div>
0
回復
2016-05-07 23:17
@ymyangyong
圖中U1換成UC3843，占空比能超過50%。如果沒有隔離要求，可以選SEPIC、BUCK-BOOST等拓?fù)洹?/span>

改換成UC3843的話，DUTY工作在50以上會不會不穩定，易有大小波出現？

另外，按目前的計算值，應當DUTY是小于46%？

再者，這種DC-DC的FLYBACK，效率一般有多少？

0
回復
hbzjcjw
LV.10
4
2016-05-08 10:20
@zz052025
改換成UC3843的話，DUTY工作在50以上會不會不穩定，易有大小波出現？另外，按目前的計算值，應當DUTY是小于46%？再者，這種DC-DC的FLYBACK，效率一般有多少？

占空比于95%也可以穩定工作的，不用太在意。也就是換3843

當然，你增加輸出的匝數也是可行的。

二者的區別在于效率。另外，要看你的供電正常情況是低電壓的機率大，還是高電壓。如果是低壓多，建議增加匝比。如果是高壓多，還是用384

3

0
回復
2016-05-08 10:40
@zz052025
改換成UC3843的話，DUTY工作在50以上會不會不穩定，易有大小波出現？另外，按目前的計算值，應當DUTY是小于46%？再者，這種DC-DC的FLYBACK，效率一般有多少？

加個斜率補償應該沒問題。升降壓幅度不大的話，非隔離拓?fù)浔菷LYBACK效率高一些，F(xiàn)LYBACK能做到80%就算不錯了。

0
回復
2016-05-10 11:02
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2016-05-10 14:15
@hbzjcjw
占空比于95%也可以穩定工作的，不用太在意。也就是換3843當然，你增加輸出的匝數也是可行的。二者的區別在于效率。另外，要看你的供電正常情況是低電壓的機率大，還是高電壓。如果是低壓多，建議增加匝比。如果是高壓多，還是用3843

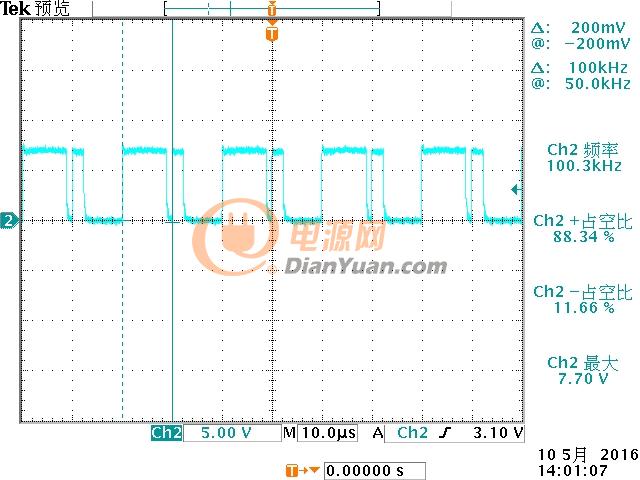

如圖，現在改用3843，變換器的工作頻率是100K，當DUTY超過50%以后，波形如圖，頻率變成50K？波形好像也不對？

0
回復
2016-05-10 14:24
@ymyangyong
加個斜率補償應該沒問題。升降壓幅度不大的話，非隔離拓?fù)浔菷LYBACK效率高一些，F(xiàn)LYBACK能做到80%就算不錯了。

版主幫忙看下7帖，3843當Duty超過50以后波形對嗎？（頻率）

按正常理論，NP:NS=9:15, Vin=8.5V轉12V的話，CCM模式Duty=46%

為何進入CCM后，負載增加一點，DUTY就會急劇增大？



0
回復
2016-05-11 12:30
C1 C2之間的變壓器模型型號是什么的——我是用兩個電感對立，外加K_liner coupling=()構造的——但之后總是說在8us時兩電感不收斂，
 I(L_L6)=-1.387\-1.419MAI(L_L7)=23.03\49.54UA

0
回復
hbzjcjw
LV.10
10
2016-05-11 14:43
@zz052025
[圖片][圖片] 如圖，現在改用3843，變換器的工作頻率是100K，當DUTY超過50%以后，波形如圖，頻率變成50K？波形好像也不對？
非常正常吧
0
回復
renkong
LV.3
11
2016-05-11 15:18
@zz052025
[圖片][圖片] 如圖，現在改用3843，變換器的工作頻率是100K，當DUTY超過50%以后，波形如圖，頻率變成50K？波形好像也不對？
調一下你電路中的R31.32，產生此狀況為電流環控制先于電壓環作用。我曾經也是發生這個狀況。調此部份好的。
0
回復
hbzjcjw
LV.10
12
2016-05-12 09:53
@renkong
調一下你電路中的R31.32，產生此狀況為電流環控制先于電壓環作用。我曾經也是發生這個狀況。調此部份好的。
你說的原理是正確的，但是無法克服的。沒有了電流環，估計占空比就是100%了
0
回復
