開關電源故障維修保養

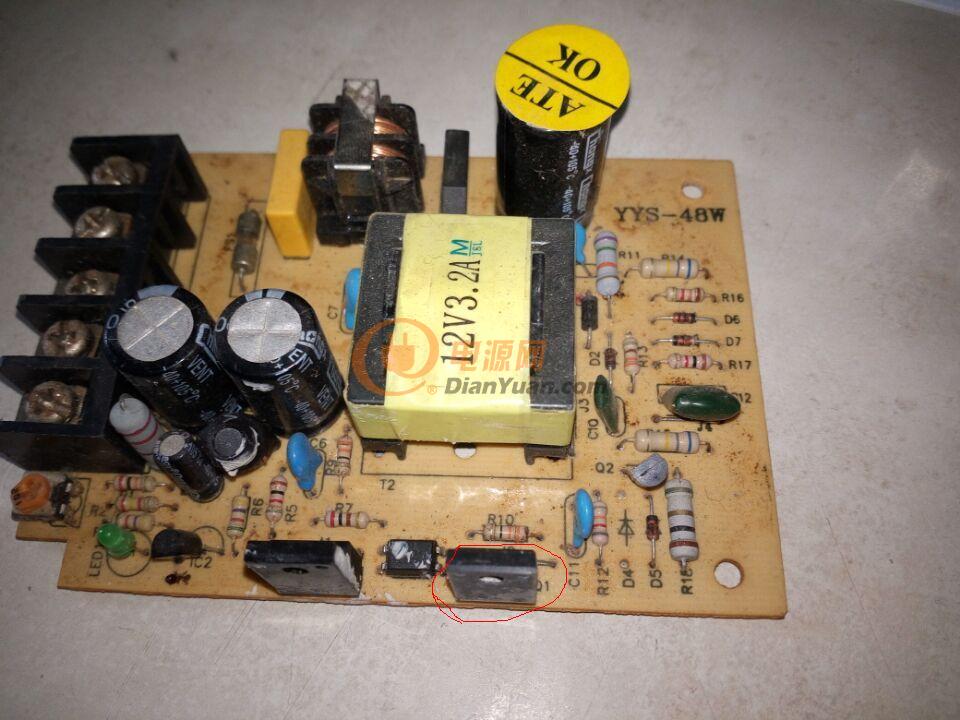

紅圈的場效應管WG  F2N60為什么容易燒壞？

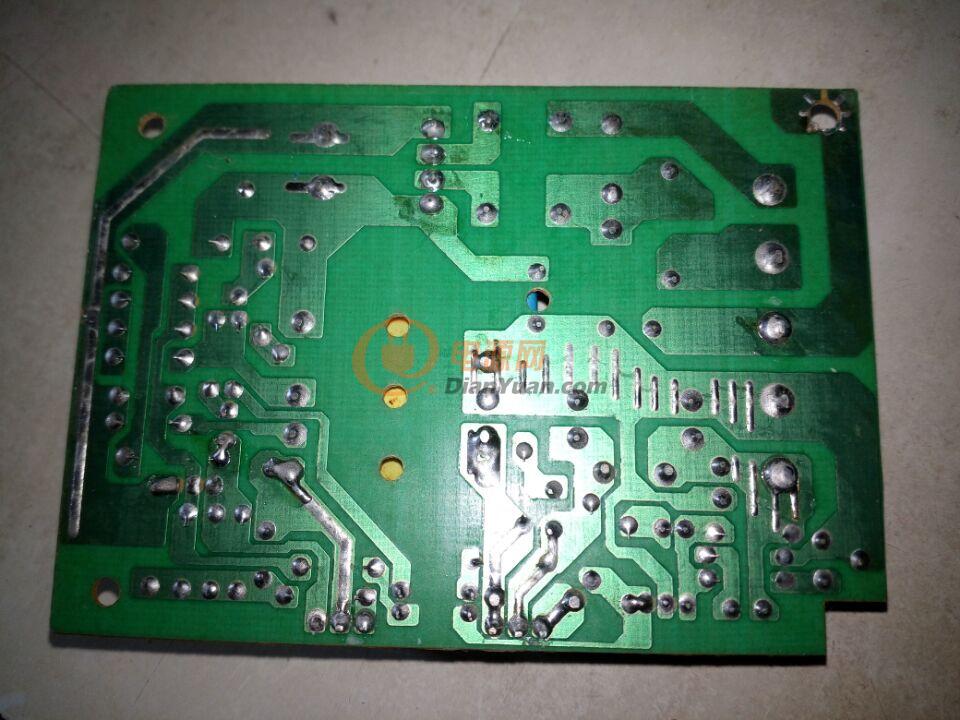

QQ圖片20160507235750

QQ圖片20160507235757

各位老師幫忙一下~！

全部回復(11)
正序查看
倒序查看
ta7698
LV.9
2
2016-05-08 09:59

MOS損壞無非是超應力，對成熟電路來說，主要關注下mos關斷時的電壓反峰及初級復位電路等電路。

0
回復
2016-05-08 10:51
感覺管子用小了，換5N60或5N70試試。
0
回復
2016-05-11 10:24
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
ethanwey
LV.3
5
2016-05-11 15:49
mos溫度的問題
0
回復
SPR2016
LV.1
6
2016-05-15 07:09
@ymyangyong
感覺管子用小了，換5N60或5N70試試。

謝謝各位·！

紅圈旁那4腳的是什么元件？有什么作用？保險旁邊黃色的又是什么？

0
回復
2016-05-15 08:38
@SPR2016
謝謝各位·！紅圈旁那4腳的是什么元件？有什么作用？保險旁邊黃色的又是什么？
光耦和X電容。
0
回復
SPR2016
LV.1
8
2017-11-12 13:15
@ymyangyong
光耦和X電容。
謝謝各位師傅，各位前輩指導!
0
回復
SPR2016
LV.1
9
2017-11-12 13:16
@ethanwey
mos溫度的問題
謝謝啦！
0
回復
2017-11-12 13:30
@SPR2016
謝謝各位師傅，各位前輩指導!
保險旁邊黃色是安規電容X電容，X電容接在輸入線兩端用來消除差模干擾。
0
回復
2017-11-12 13:35
開關管老是燒壞，主要是吸收電路失效，散熱不佳，MOS管的耐壓過低。
0
回復
Cory
LV.1
12
2017-11-12 18:59

mos失效原因：

1、過熱

2、開關spike超規格

3、驅動電平超規格

4、瞬態電流過大（瞬態結溫過高）

5、開關電壓dv/dt過大。

用示波器一個個排除唄。

1
