可能是地線干擾引起的AC供電電壓波形畸變問題

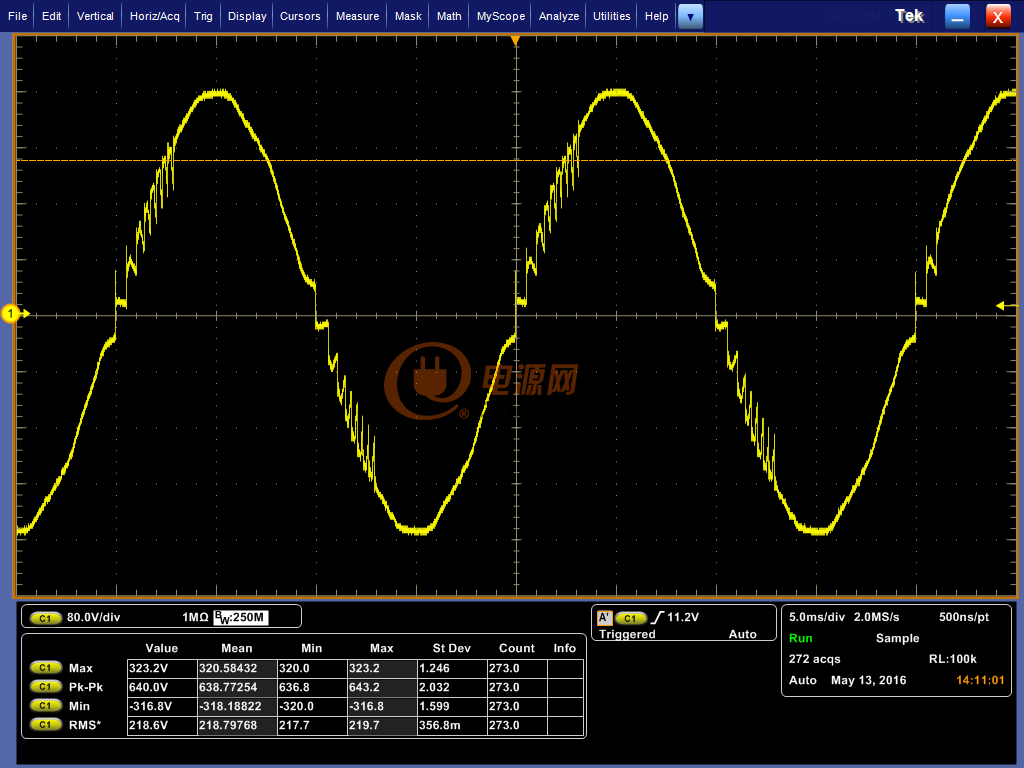

一款單級boost LED驅動器，燈具是I類燈具，L, N 對地有Y電容，生產時老化，發現燈閃爍，不接地線，閃爍消失，查找原因發現可能是地線的干擾引起的L-N 波形畸變，如下圖L-N波形：

1

9

21

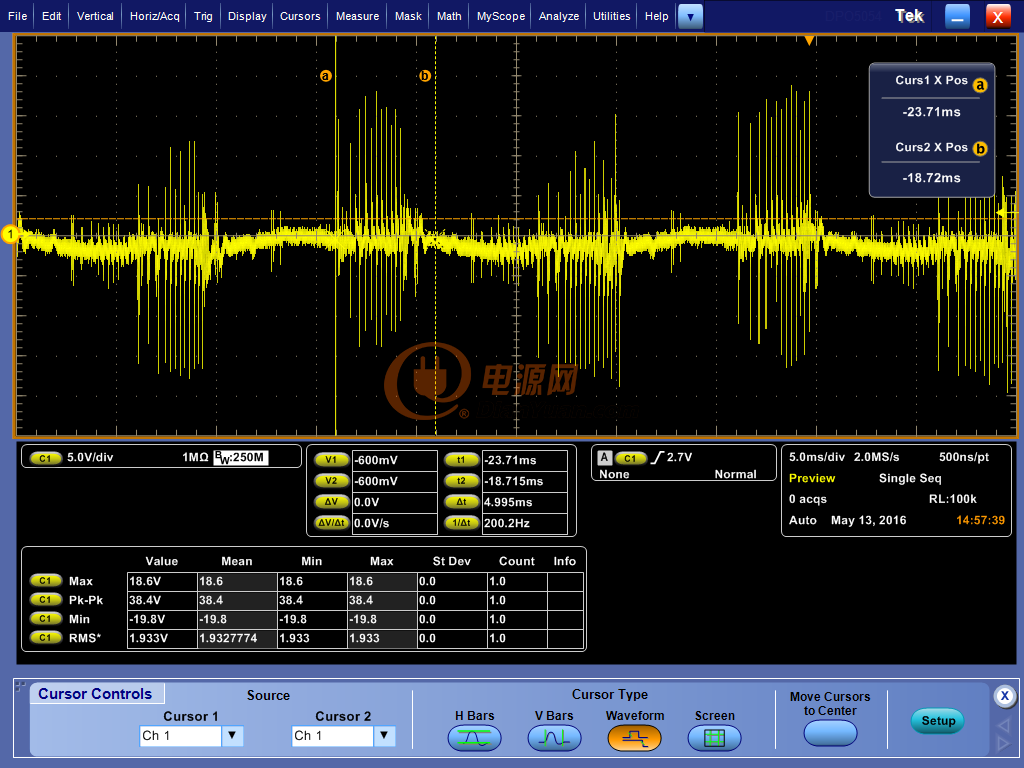

量測N-G 之間的電壓波形如下：

9

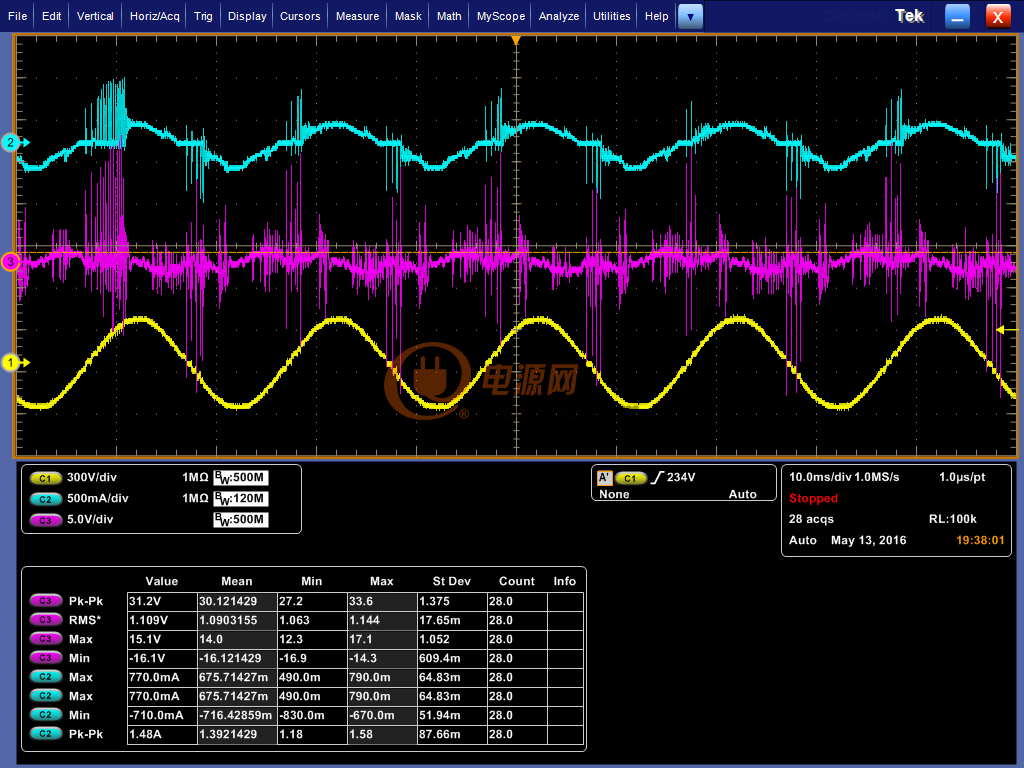

整合L-N 畸變波形， N-G 騷擾電壓波形，以及LED驅動輸入電流畸變的波形如下：

21



那么問題來了，請問：

1. 驅動是按照IEC 61547 做過全套imunity 測試的，通過，但是不能承受這樣mS 級的波形畸變，能說驅動的問題嗎？

2. 電網的質量是符合照明線路要求的嗎？有沒有相關標準？懂電力布線質量方面的專家請賜教。

3. 如果想從driver 設計上改善此問題，有何辦法？PFC芯片為 ST L6562



L-N 畸變N-G 波形三合一波形





全部回復(3)
正序查看
倒序查看
gaohq
LV.8
2
2016-05-15 22:23

地線照接，去掉Y 電容看看。

0
回復
paolorun
LV.3
3
2016-05-15 23:03
@gaohq
地線照接，去掉Y電容看看。
這個是可以嘗試，但是不是解決問題之道?。∥揖拖氪_認如果這種電網本來就是異常的情況，不適合燈具照明，所以應該不是我產品的問題，我可以不用管的！因?yàn)槲业漠a(chǎn)品是通過IEC61547 所有的imunity 測試項目的
0
回復
2016-05-16 11:20
已經被添加到社區經典圖庫嘍
